АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-9

57

Выверните винт (V) крепления блока
предохранителей.

Положение винта внутри панели приборов.

Извлеките боковую заглушку.

Выверните боковые винты крепления панели
приборов.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-10

57

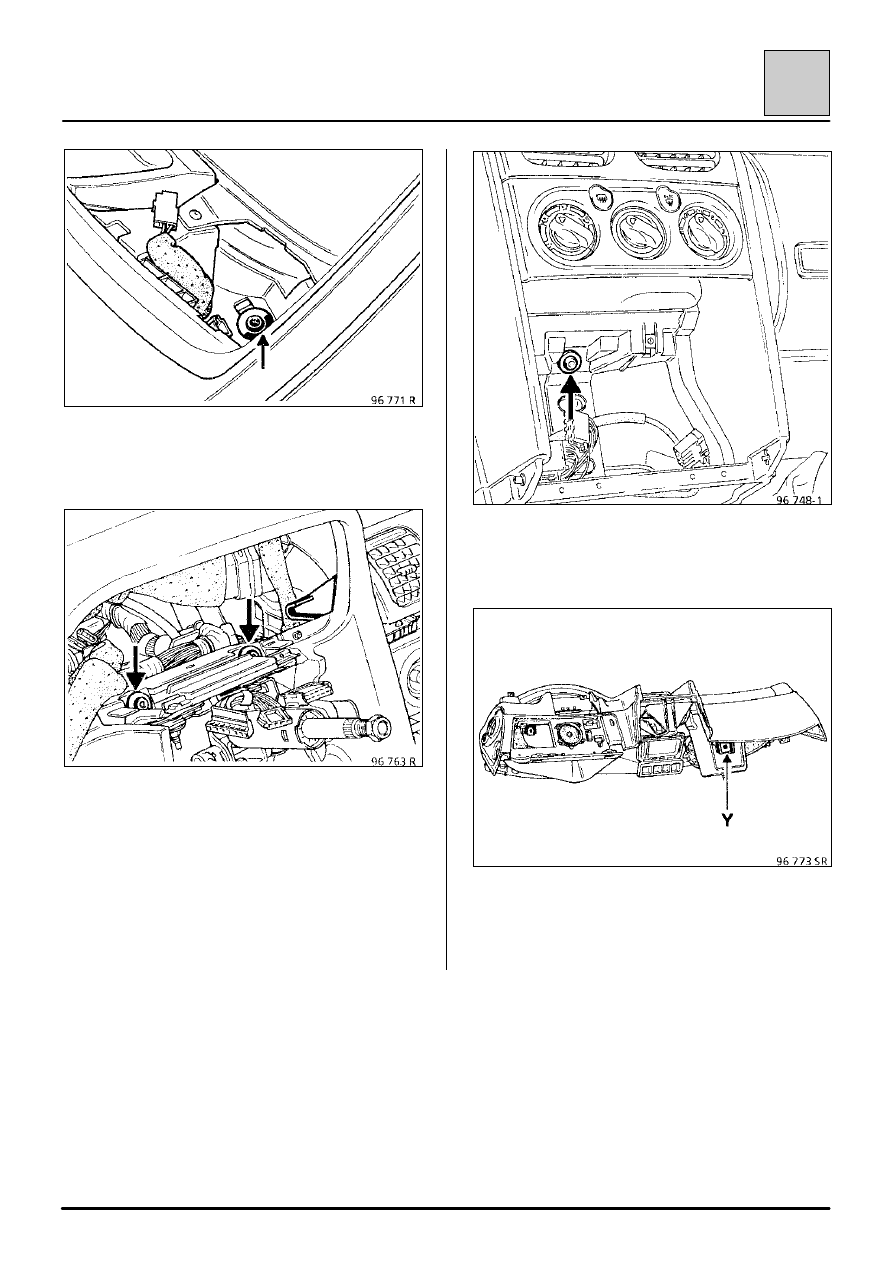

Отверните винты крепления передней панели под
правым и левым громкоговорителями.

Отверните винты крепления снизу щитка
приборов (два винта).

Отверните центральные винты крепления (X)
снизу блока управления отопителем.

Снимите с внутренней стороны крепление (Y)
панели приборов. (С правой стороны консоли).

(Вид снизу на панель приборов).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-11

57

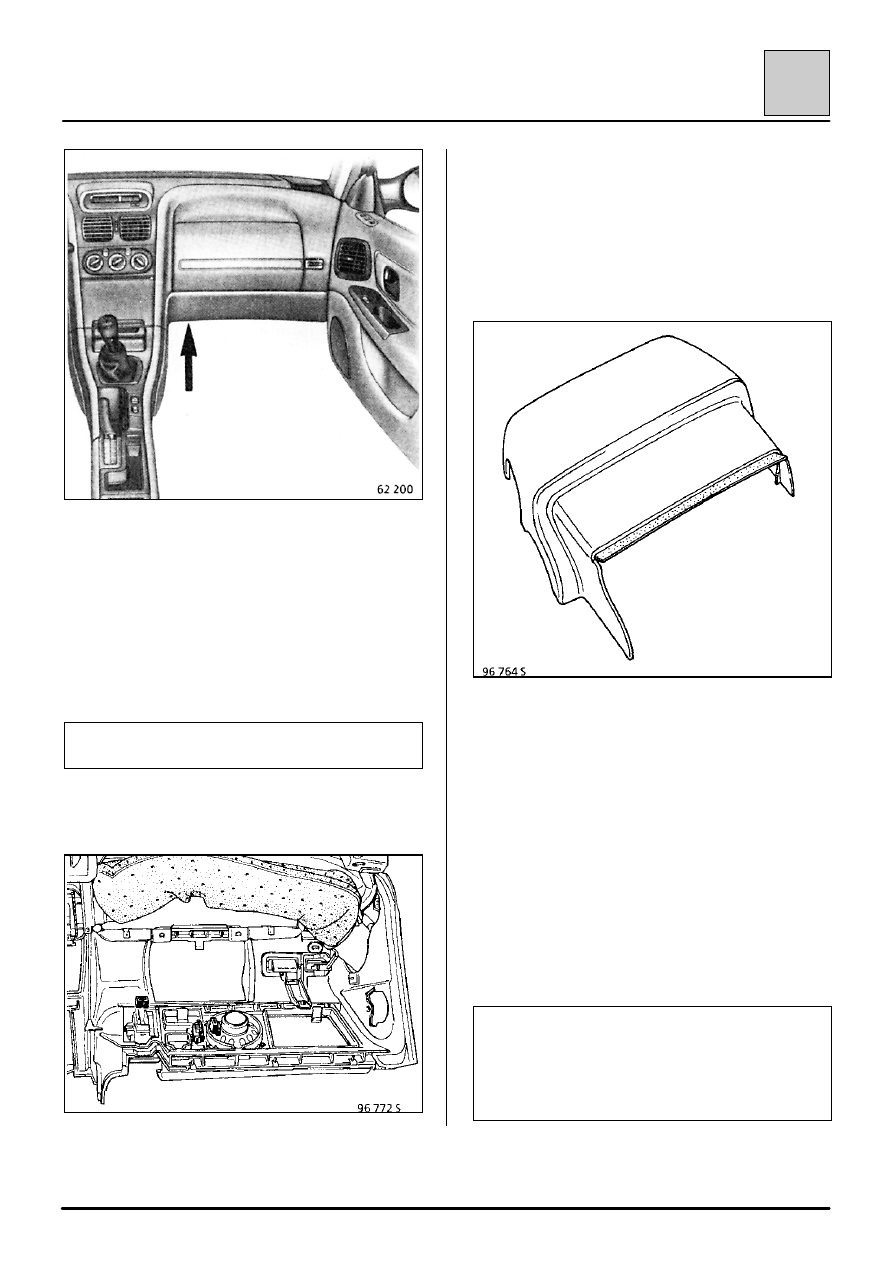

Осторожно сместите панель приборов, чтобы
обеспечить возможность отсоединить следующие
разъемы:
– слева — на тыльной стороне крышки блока

предохранителей,

– справа — разъем провода лампы освещения

вещевого ящика.

Осторожно снимите панель приборов, освободив
жгуты проводов и провода громкоговорителя.

Для облегчения установки пометьте места
прохождения жгутов проводов

Последняя операция должна выполняться
вдвоем.

УСТАНОВКА

При установке важно убедиться в следующем:
– в надежности всех соединений, а также в том,

что жгуты проводов проходят в надлежащих
местах,

– в точном центрировании панели,
– в точном расположения резиновой кромки

верхнего кожуха (Z) рулевой колонки.

Установка рулевого колеса (колеса повернуты
вправо) (Автомобиль оборудован надувной
подушкой безопасности)

Убедитесь в правильном расположении
вращающегося переключателя. (Автомобиль
оборудован круиз-контролем и/или подушкой
безопасности. См. страницу 83-8).

Заменяйте гайку крепления рулевого колеса
после каждого ее снятия (гайка с фиксирующим
покрытием) (на автомобиле, оборудованном
подушкой безопасности).

Подсоедините разъем(ы) контактного диска (на
автомобиле, оборудованном круиз-контролем
и/или подушкой безопасности).

ВАЖНОЕ ЗАМЕЧАНИЕ: В целях безопасности
перед подключением подушки безопасности
проверьте правильность ее установки с помощью
контрольного прибора XR BAG (Elé.1288). (См.
техническое руководство «Надувная подушка
безопасности»)

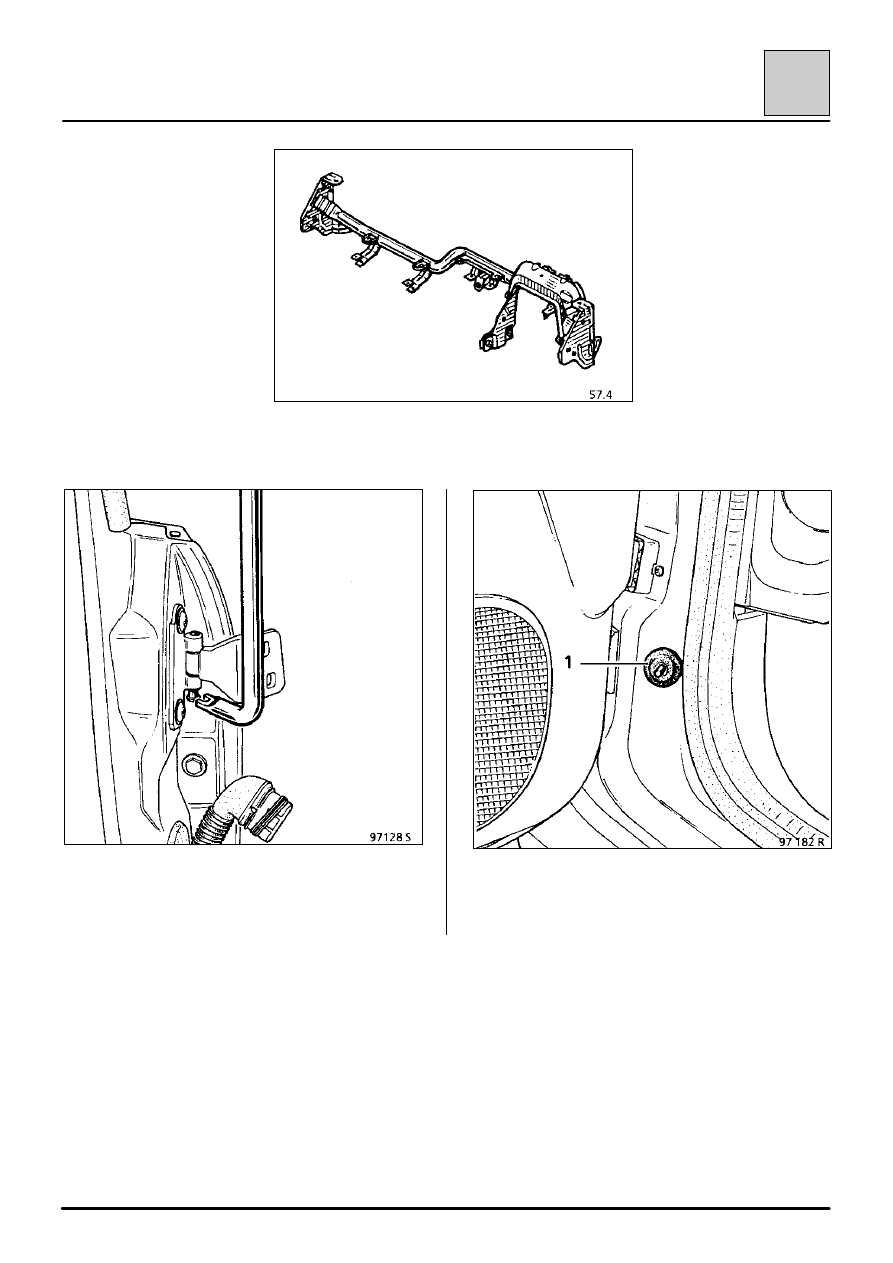

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Балка панели приборов

57-12

57

СНЯТИЕ

После снятия панели приборов снимите обе
передние двери.

Снимите:
– концевой выключатель двери,
– резиновый уплотнитель (1).
