АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-5

57

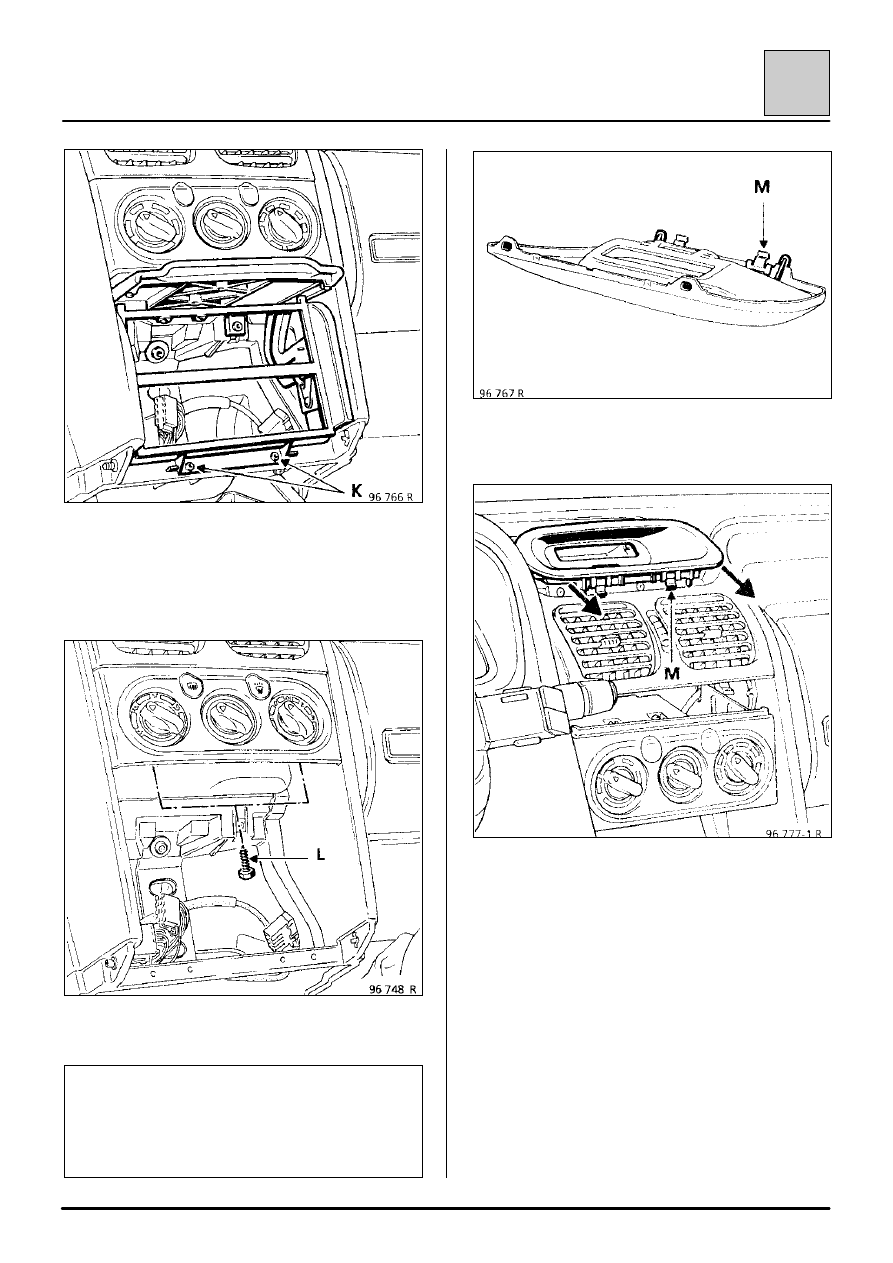

Снимите винты крепления (К) кронштейна
радиоприемника (четыре винта «торкс» на 20).

Начинайте извлекать кронштейн с его нижней
части.

Снимите винты крепления (L) блока управления
отопителем.

В автомобилях, оборудованных кондиционером с
ручной регулировкой и автомобилях с отопителем
оставьте блок на месте.
В автомобилях, оборудованных кондиционером с
автоматической регулировкой, снимите блок
управления и отсоедините его.

Вид защитного козырька часов.

Снимите защитный козырек часов, открепив
переднюю часть (М) и потянув его так, чтобы
освободить два задних штифта.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-6

57

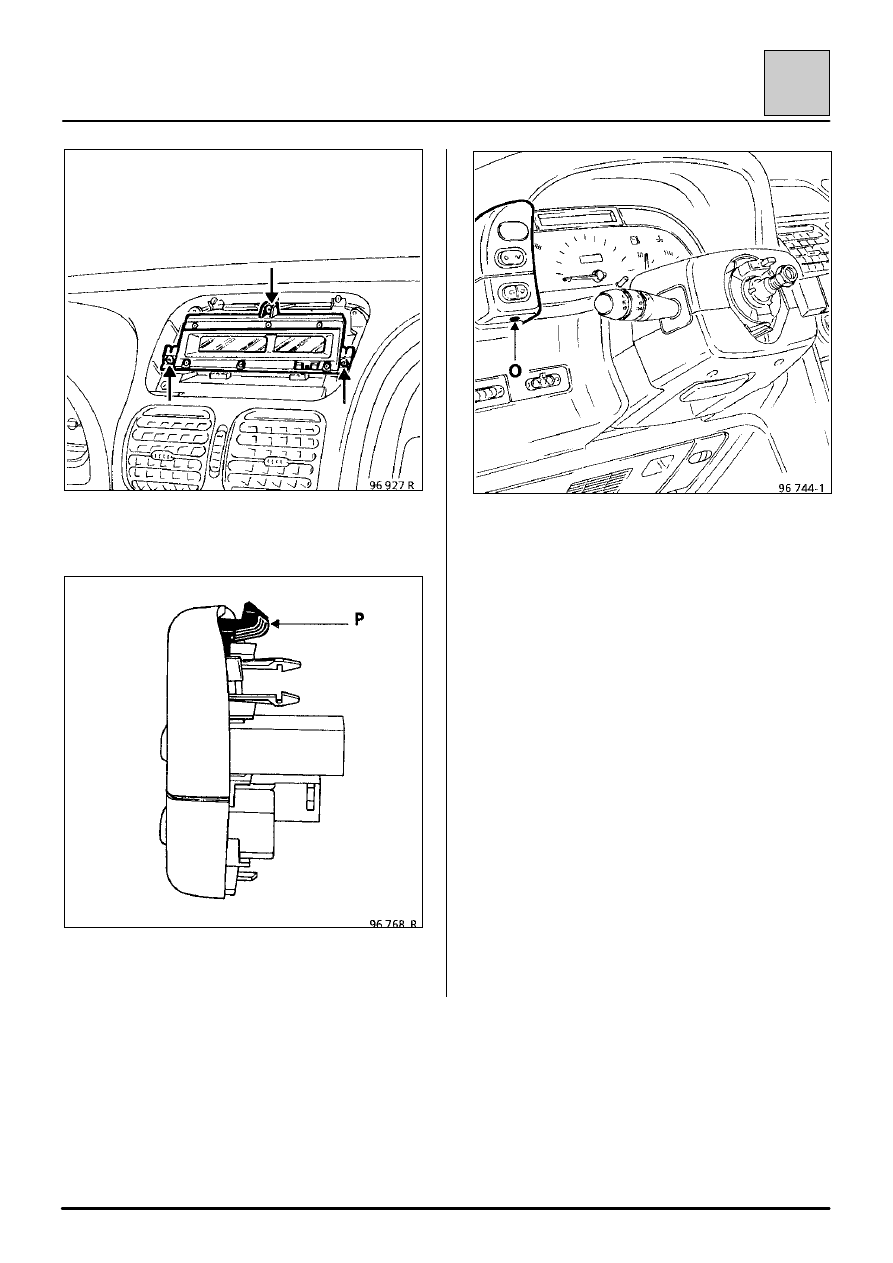

Извлеките часы (вывернув три винта «Торкс»).

Вид задней части блока выключателей панели
приборов.

Выверните нижние винты крепления (О) блока
выключателей, расположенного слева от рулевого
колеса, и сдвиньте блок вниз, освободив
фиксатор  (Р).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-7

57

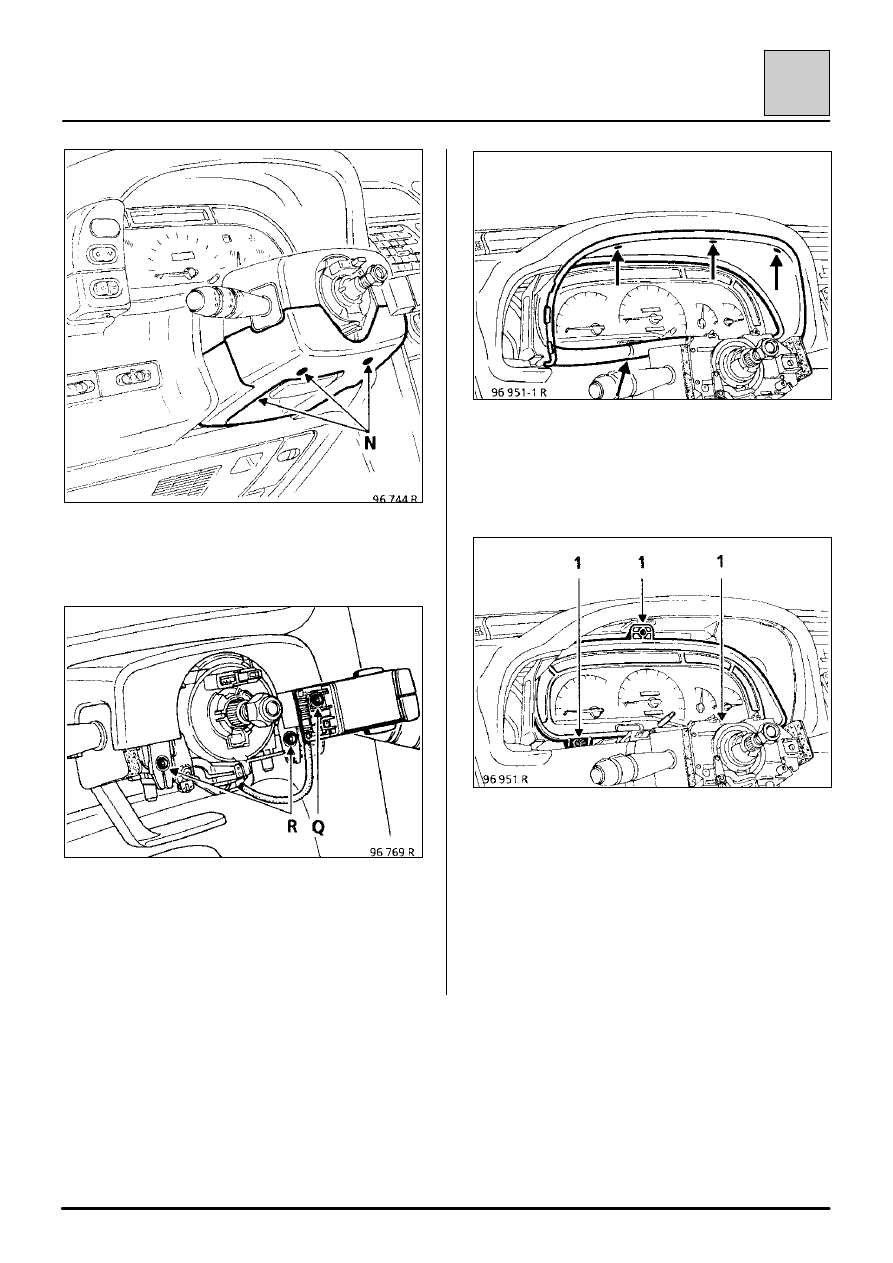

Снимите нижний кожух рулевой колонки (крепится
тремя винтами «торкс» на 20) (N).

Снимите:
– панель управления радиоприемника,
– винт (Q) крепления панели управления

радиоприемника,

– верхний кожух рулевой колонки (вывернув два

винта «торкс» на 20) (R).

Снимите защитное стекло козырька панели
приборов (верх которого крепится тремя винтами
«торкс» на 20, низ — двумя винтами «торкс» на
20).

Извлеките щиток приборов (вывернув три винта
«торкс» на 20) (1).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-8

57

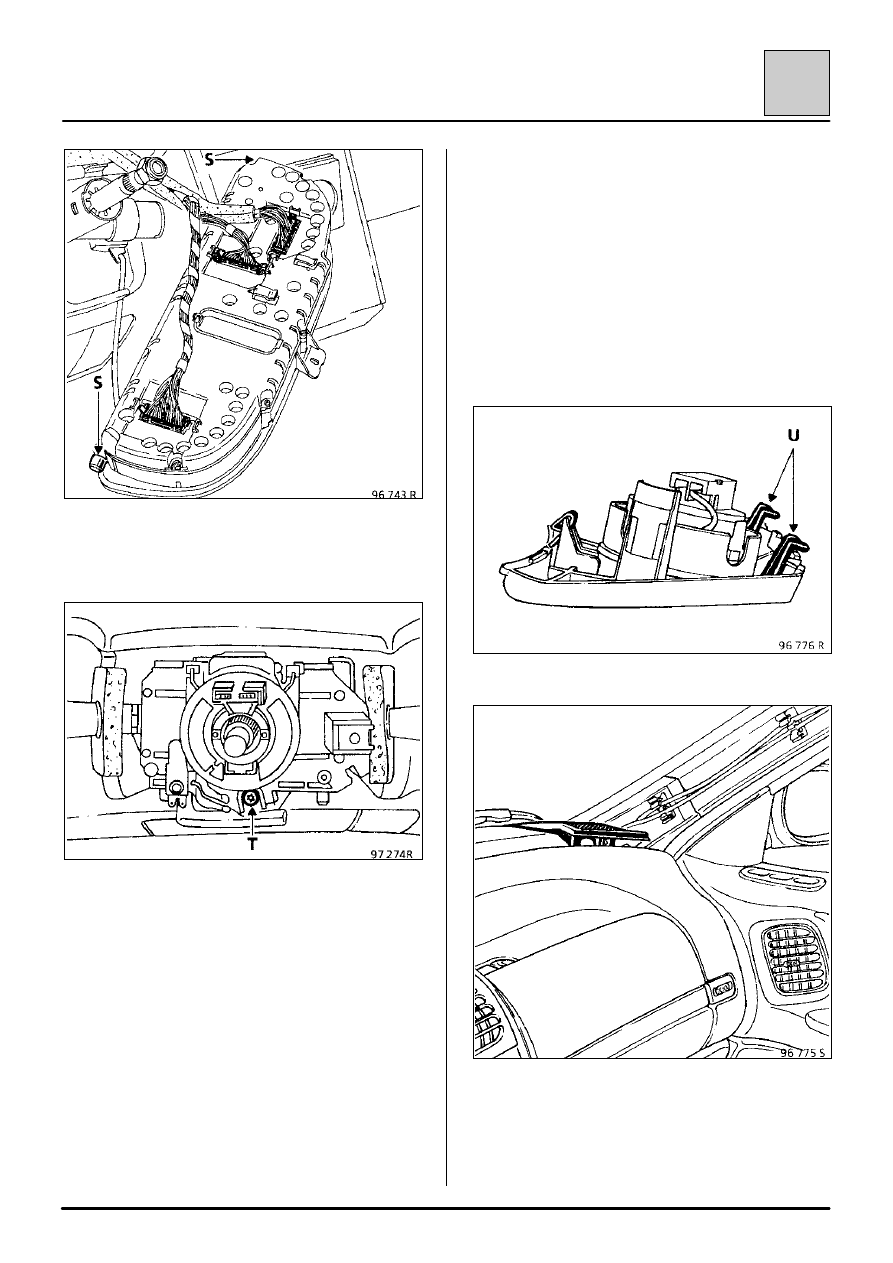

Отсоедините щиток  приборов.

Внимание: сохраните и установите на место
небольшие резиновые вставки S.

Ослабьте затяжку винта (Т), чтобы снять узел, в
который входят комбинированный переключатель
и контактный диск (если имеется круиз-контроль
или подушка безопасности).
Отсоедините разъемы.

Особенности контактного диска

(Автомобиль оборудован круиз-контролем и/или
подушкой безопасности).

Устройство обеспечивает электрическую связь
между рулевой колонкой и рулевым колесом.

Внутри устройства имеется лента с четырьмя
токопроводящими дорожками (для круиз-контроля
и подушки безопасности). Длина ленты допускает
вращение рулевого колеса на 2,5 оборота в обе

стороны (ограничение поворота предназначено
для повышения безопасности).

При установке этой ленты должно выполняться ее
центрирование, для этого необходимо:
– либо повернуть при демонтаже управляемые

колеса вправо, чтобы позиционировать ленту
по центру,

– либо центрировать вручную, повернув (вправо)

на 2,5 оборота подвижную часть устройства
(нажимая на его центральную часть) из
крайнего левого положения.

Снятие накладок стоек ветрового стекла

Вид громкоговорителя с внутренней стороны.

Снимите громкоговорители, приподняв их
переднюю часть и освободив задние
фиксаторы (U).
