АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-1

57

СНЯТИЕ

Отсоедините аккумуляторную батарею.
Поверните колеса автомобиля вправо.

СНЯТИЕ РУЛЕВОГО КОЛЕСА (С ПОДУШКОЙ
БЕЗОПАСНОСТИ)

Снимите:

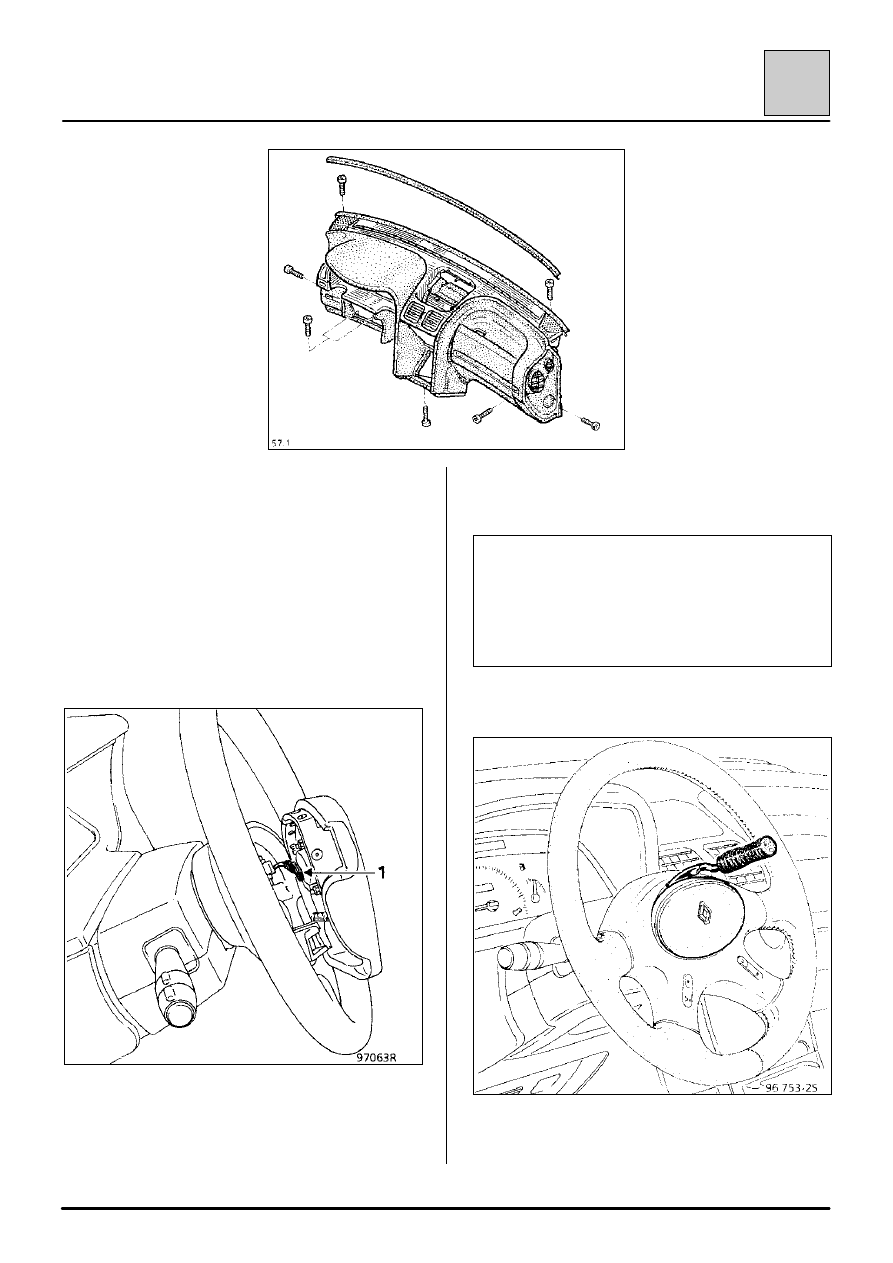

– подушку безопасности, вывернув два винта

крепления, расположенные за рулевым
колесом, и отсоедините белый разъем (1),

– разъемы контактного диска (подушки

безопасности круиз-контроля, если он
имеется),

– гайку крепления рулевого колеса (замените

ее),

– рулевое колесо.

ВНИМАНИЕ: Запрещается выполнять какие-либо
действия с пиротехническими системами
(подушки безопасности и устройствами
преднатяжителей ремней безопасности) вблизи
источника высокой температуры или открытого
пламени, так как при этом может произойти
срабатывание этих систем.

СНЯТИЕ РУЛЕВОГО КОЛЕСА (БЕЗ ПОДУШКИ
БЕЗОПАСНОСТИ)

С помощью инструмента Facom D 115 осторожно
извлеките кнопку звукового сигнала,
расположенную по центру рулевого колеса.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-2

57

Отсоедините кнопку звукового сигнала и снимите
ее.

Отверните гайку крепления рулевого колеса.

СНЯТИЕ КОНСОЛИ ПАНЕЛИ ПРИБОРОВ

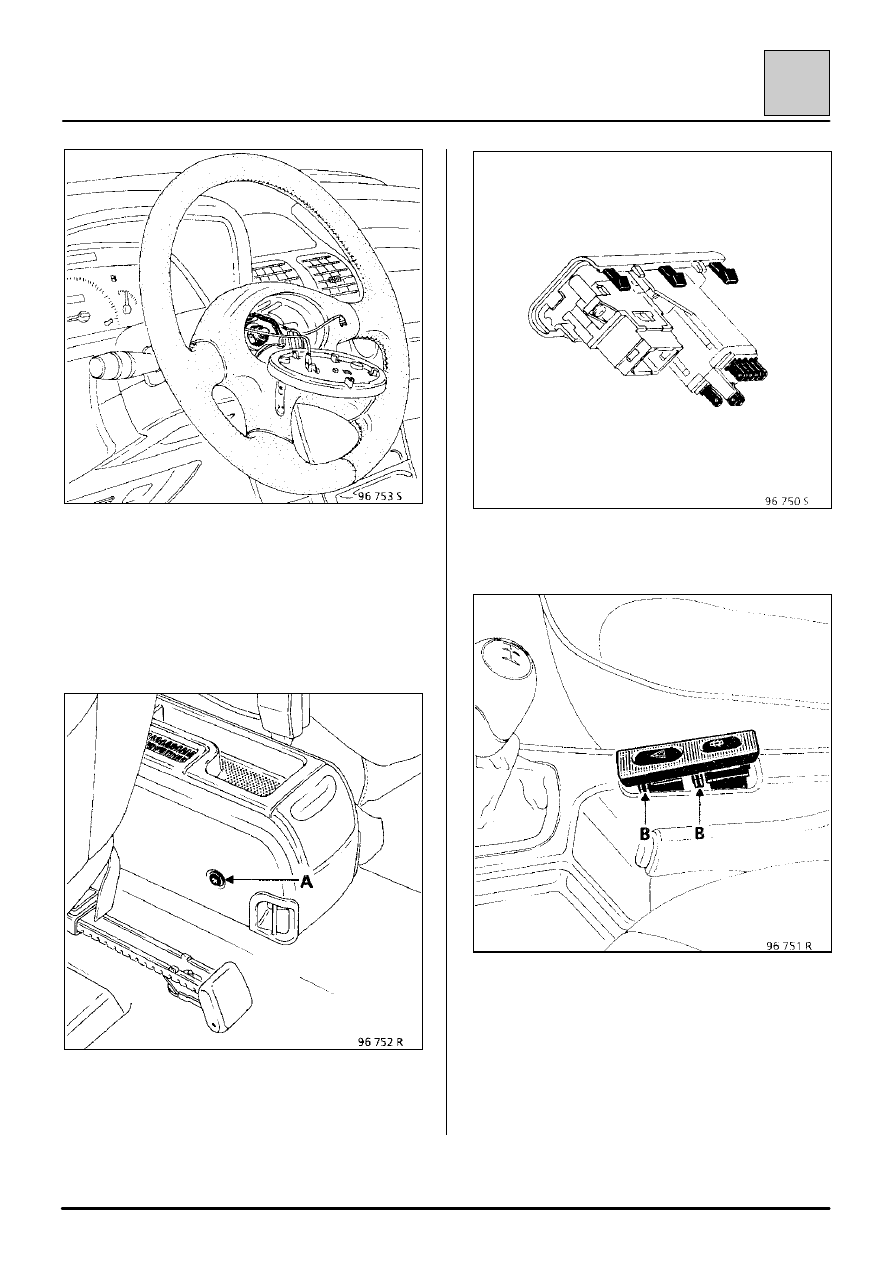

Продвиньте сиденье вперед и выверните два
боковых винта (А) («торкс» на 20) крепления
консоли панели приборов.

Внешний вид блока выключателей.

Освободите блок выключателей, расположенный
в консоли панели приборов, с помощью отвертки,
осторожно нажав на защелки (В).

Отсоедините разъемы.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-3

57

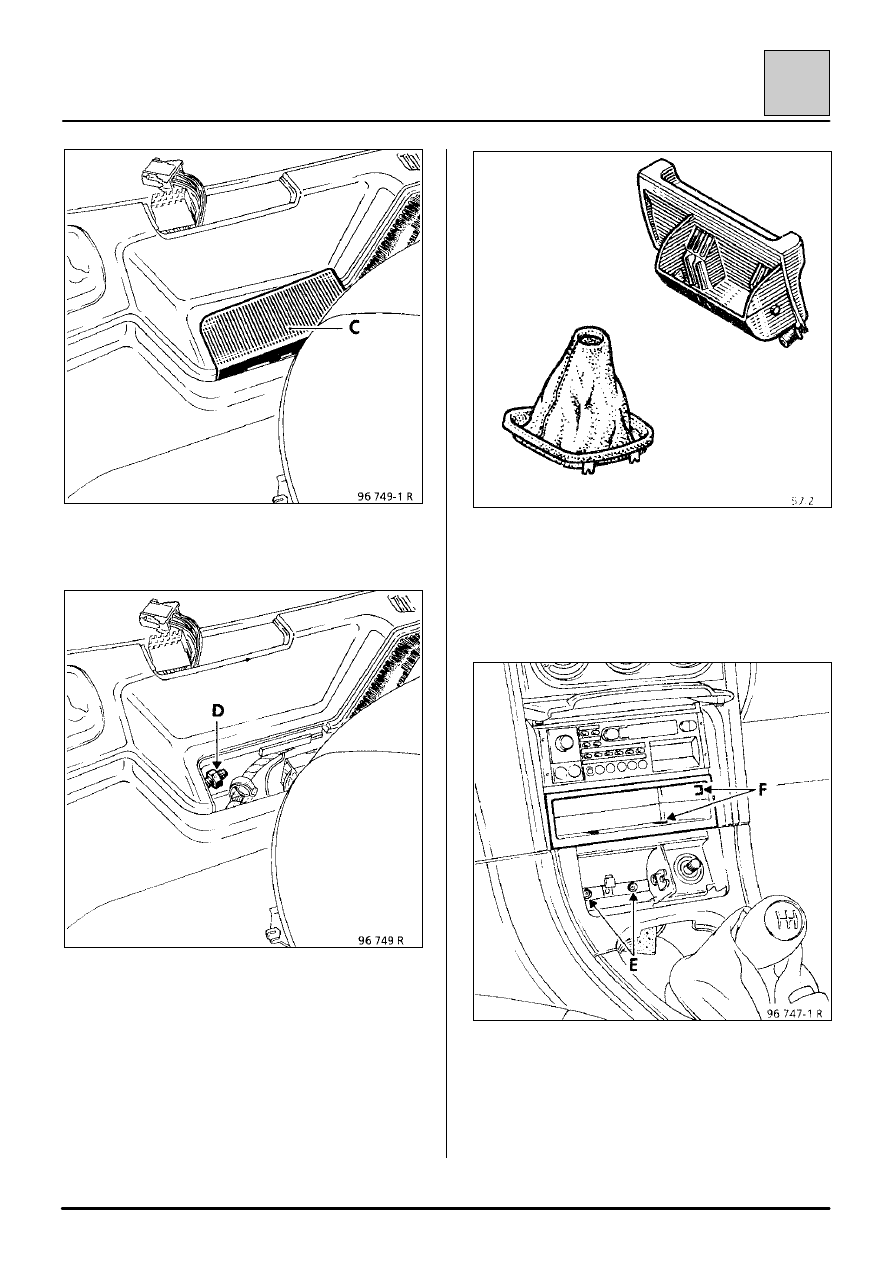

Снимите крышку (С).

Выверните центральный винт (D) крепления чехла
рычага стояночного тормоза.

Извлеките пепельницу из консоли панели
приборов.

Снимите гофрированный чехол рычага
переключения передач.

Снимите:
– кронштейн пепельницы, который крепится

двумя винтами «торкс» на 20 (Е),

– отделение для мелких предметов консоли

панели приборов, осторожно раздвинув 6
фиксаторов (F).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-4

57

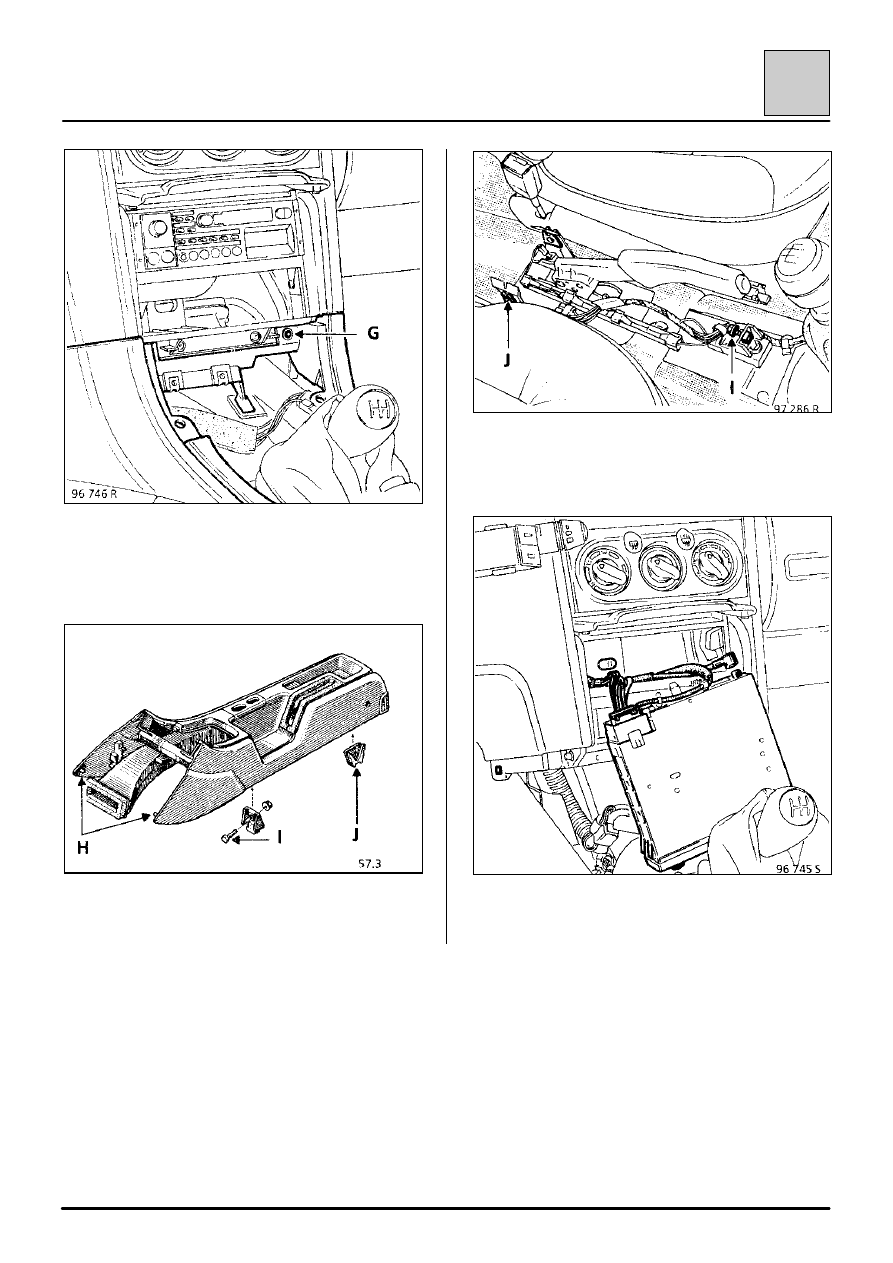

Выверните боковые винты крепления консоли
панели приборов (два винта «торкс» на 20) (G),
расположенные спереди пепельницы.

Снимите консоль панели приборов, раздвинув
стенки (Н).

Соблюдайте осторожность, чтобы не сместить
винт с прокладкой (I) и вкладыши (J).

Снимите радиоприемник, если автомобиль им
оборудован.
