ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автоматический люк крыши

87-15

87

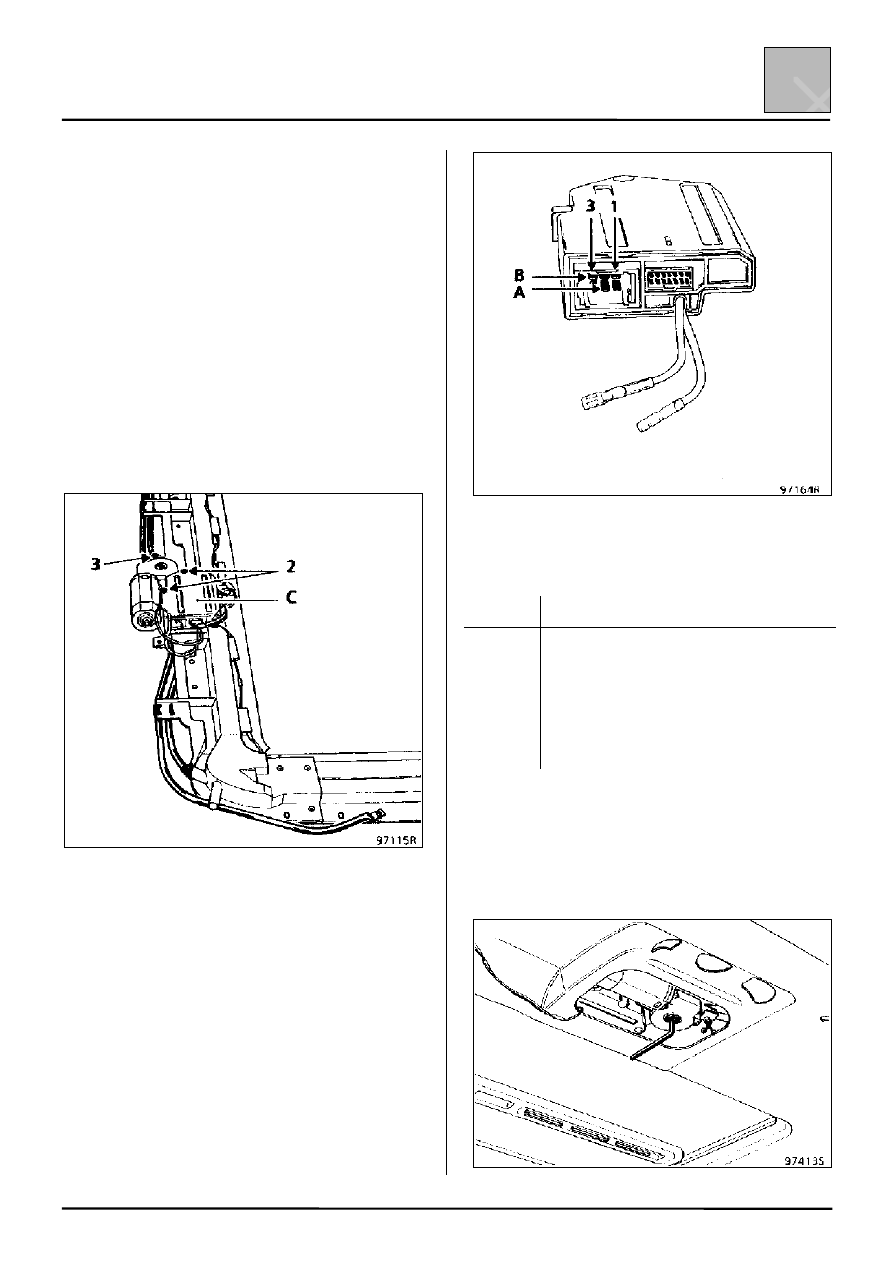

Электронный блок управления люком крыши

СНЯТИЕ-УСТАНОВКА

Снимите:
– Потолочную консоль
– Противосолнечные козырьки
– Передние поручни
– Облицовки стойки проема ветрового стекла А
– Внутренние уплотнители люка крыши
– Верхнюю часть уплотнителя передней двери
Немного опустите переднюю часть обивки крыши
салона, не перегибая ее.

Отсоедините разъемы.
Отвернув 2 крепежных винта (2), выньте
электронный блок (С).

ПОДКЛЮЧЕНИЕ

6-контактный разъем

Контакт

Назначение

А1

Масса

А2

«+» до замка зажигания

А3

Не используется

В1

Автоматическое закрытие

В2

Отключение функции
противозащемления

В3

Напряжение питания
электродвигателя привода люка

Электродвигатель привода люка крыши

При отказе электродвигателя привода люка люк
можно перемещать вручную при помощи 4 мм
шестигранного ключа (предварительно сняв
потолочную консоль).

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-16

87

СНЯТИЕ

Снимите:
– Потолочную консоль
– Противосолнечные козырьки
– Передние поручни
– Облицовки стойки А проема ветрового стекла
– Внутренние уплотнители люка крыши
– Верхнюю часть уплотнителя передней двери

Опустите переднюю часть обивки крыши салона,

не перегибая ее.

Отсоедините разъемы.

Отвернув 2 крепежных винта (2), выньте

электронный блок.

Отсоедините оба инфракрасных датчика и

освободите проводку.

Отверните последний винт и снимите

электродвигатель.

ПРИМЕЧАНИЕ: Электродвигатель поставляется в

продажу в комплекте с двумя инфракрасными

датчиками для реализации функции противо-

защемления.

УСТАНОВКА

Для нормальной работы люка необходимо, чтобы

электродвигатель и механизм привода были

установлены в исходное положение до того, как

они будут собраны вместе.

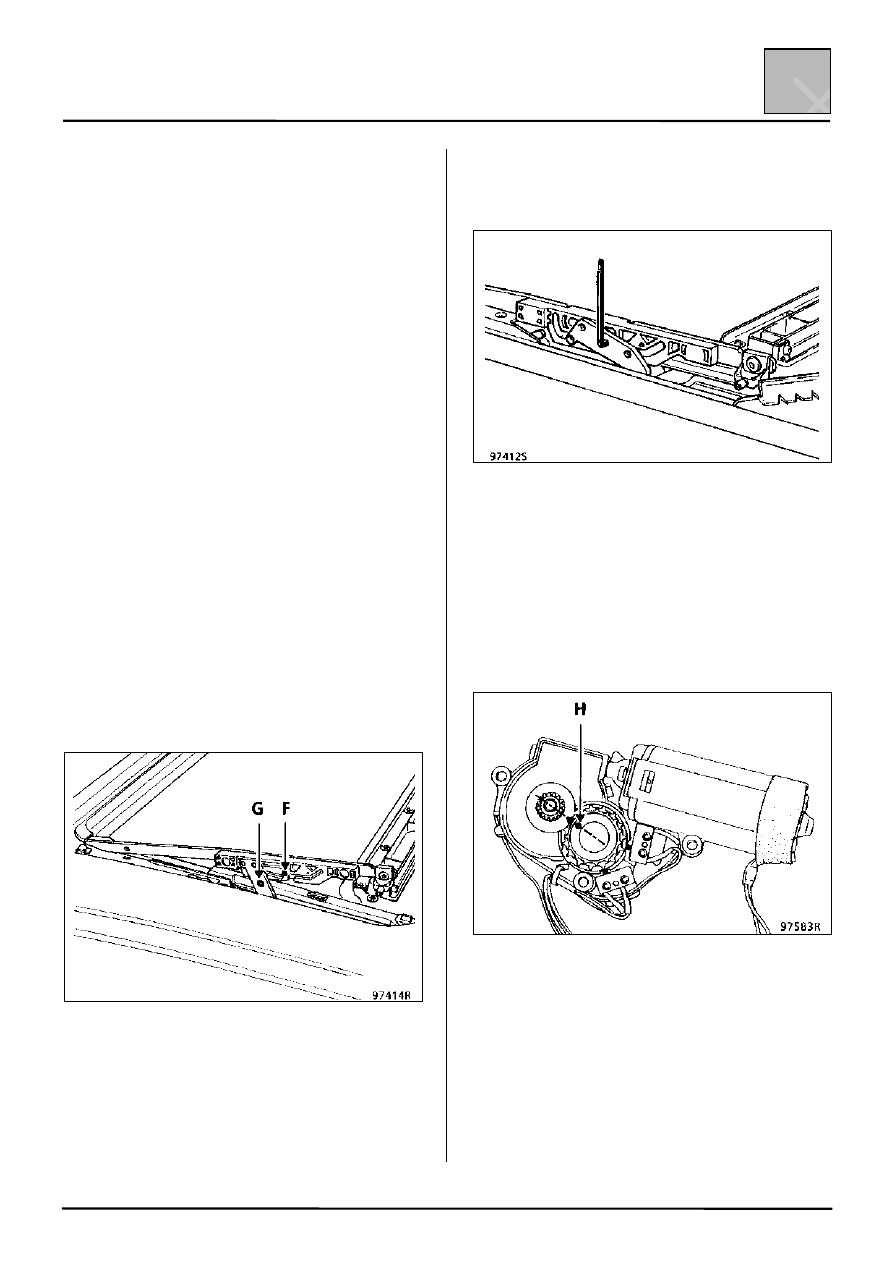

Установка механизма привода в исходное
положение

Выдвинув подвижную панель (см. раздел 52 Руко-

водства по ремонту кузова), сместите механизм

привода до совпадения отверстий (F) и (G).

Для проверки правильности центрирования

вставьте в указанные отверстия угловой

шестигранный ключ (например, Facom 89.15), как

показано на рисунке.

Не допуская перемещения механизма привода,

выполните указанную операцию для другой

стороны.

Установка электродвигателя в исходное
положение

При помощи 4 мм шестигранного ключа проверни-

те электродвигатель так, чтобы метка (Н) распо-

лагалась на одной линии с шестерней и кулачком

(микровыключатель находится в исходном

положении).

Установите электродвигатель на механизм

привода и повторно проверьте центрирование

отверстий (F) и (G) при помощи углового

шестигранного ключа.

Если отверстия не совпадают, снимите

электродвигатель и повторите регулировку.

После окончания центрирования (с обеих сторон)

снова установите электродвигатели на место.

Установите подвижную панель (см. раздел 52

«Руководство по ремонту кузова, установка и

регулировка»).

Проверьте правильность работы люка во всех

положениях.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-17

87

ПОИСК НЕИСПРАВНОСТЕЙ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1: Стекла всех дверей и люк

крыши не закрываются автоматически с пульта
дистанционного управления.

ПРИМЕЧАНИЕ:

Автоматическое закрытие стекол происходит только при удержании кнопки пульта
дистанционного управления в нажатом положении (не менее 2 секунд) после того, как
были заблокированы замки всех открывающихся элементов.

Откройте стекла всех дверей и крышку люка и при

помощи ПДУ автоматически закройте стекла всех

дверей и крышку люка.

При закрытии стекол и крышки люка в системе

происходит сбой?

нет

Да

Все открывающиеся элементы могут быть заперты с ПДУ?

да

нет

Повторите операцию, воспользовавшись запасным ПДУ.

Все открывающиеся элементы могут быть заперты с

запасного ПДУ?

да

нет

Отремонтируйте первый ПДУ (замените батареи и

т. д.). Неисправность автоматического закрытия

стекол дверей и крышки люка сохранилась при

использовании ПДУ, обеспечивающего закрытие

стекол дверей и крышки люка?

да

нет

да

нет

Проверьте напряжение питания

декодера «+» до замка

зажигания на контакте А1, а

также замыкание на массу

контакта А5 9-контактного

разъема.

да

Проверьте код, принятый декодером:

Отвернув 2 винта, снимите вентиляционную решетку приборной панели и отсоедините

декодер от коммутационного блока салона.

Установив переносной диагностический прибор XR25 в режим импульсного детектора

(режим G, клемма Vin), подключите его к контакту А1(коричневый провод) 13-

контактного разъема, не отключая последний.

При работе передатчика прибор XR25 обнаруживает коды, поступающие с ПДУ?

нет

Просмотрите перечень признаков

неисправности и выберите пункт,

соответствующий обнаруженной

неисправности.

Функция отпирания/запирания

осуществляется с кнопки

централизованного управления

В порядке.

В

А

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-18

87

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1: Стекла всех дверей и люк

крыши не закрываются автоматически с пульта

дистанционного управления (продолжение).

Неисправность в цепи питания блока дистанционного управления или обрыв в цепи

инфракрасного сигнала.

Замерьте напряжение питания блока дистанционного управления:

– +12 В на контакте 5;
– замыкание на массу на контакте 3;

Проверьте исправность цепи между контактом А1 13-контактного разъема декодера и кон-

тактом 4 разъема блока дистанционного управления. Если после выполнения указанных

операций неисправность не устранена, замените плату блока дистанционного управления.

В зависимости от типа стеклоподъемника коммутационный блок салона

должен быть соответствующим образом сконфигурирован при помощи

перемычки, обеспечивающей его питание напряжением «+» после замка

зажигания» или «+» до замка зажигания. Убедитесь, что перемычка

установлена в положение «+» до замка зажигания (красная метка). Если

перемычка исправна, произвести переустановку всех открывающихся

элементов.

Для этого закройте все элементы вручную (каждое нажатие кнопки перемещает

стекло/крышку люка на 50 мм), при этом по достижении крайнего верхнего

положения удерживайте кнопку в нажатом положении 2 секунды.

После переустановки неисправность не устранилась?

 нет

Да

Проверьте работу выключателя блокировки функции противозащемления

(замыкание между контактами 5 и 3).

Проверьте наличие потенциала на контакте 3 разъема выключателя с тем,

чтобы убедиться в отсутствии короткого замыкания в линии +12 В цепи

блокировки функции противозащемления.

После выполнения указанной операции неисправность не устранилась?

нет

Да

Замерьте потенциал на контакте В1

9-контактного разъема декодера, не

отсоединяя его (доступ обеспечивается

при снятии вентиляционной решетки

приборной панели).

Контакт В1 замкнут на массу (0 В)?

да

Выполните операции по обнаружению

короткого замыкания на массу в проводке,

соединяющей контакт В1 декодера с контактом

А2 механизма привода электрического

стеклоподъемника или контактом В1 люка

крыши.

Нет

нет

Выполните операции по обнаружению обрыва в

проводке, соединяющей контакт В1 разъема

декодера с контактом А2 механизма привода в

сборе электрического стеклоподъемника или

контактом В1 люка крыши.

См. электрическую схему.

Да

Проверьте соединение разъемов декодера.

Если неисправность сохраняется, установите новый декодер.

Если автомобиль оборудован электронной противоугонной системой, производите замену декодера в

соответствии с технической документацией.

После выполнения указанных операций убедитесь, что все открывающиеся элементы установлены в

исходное положение. (Откройте все стекла и проверьте режим автоматического закрытия).

А

В

В порядке.

Замкните контакт В1 на массу, не

отсоединяя 9-контактный разъем.

Срабатывает механизм автоматического

закрытия?
