ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Реле-прерыватель указателей поворота и аварийной сигнализации

87-7

87

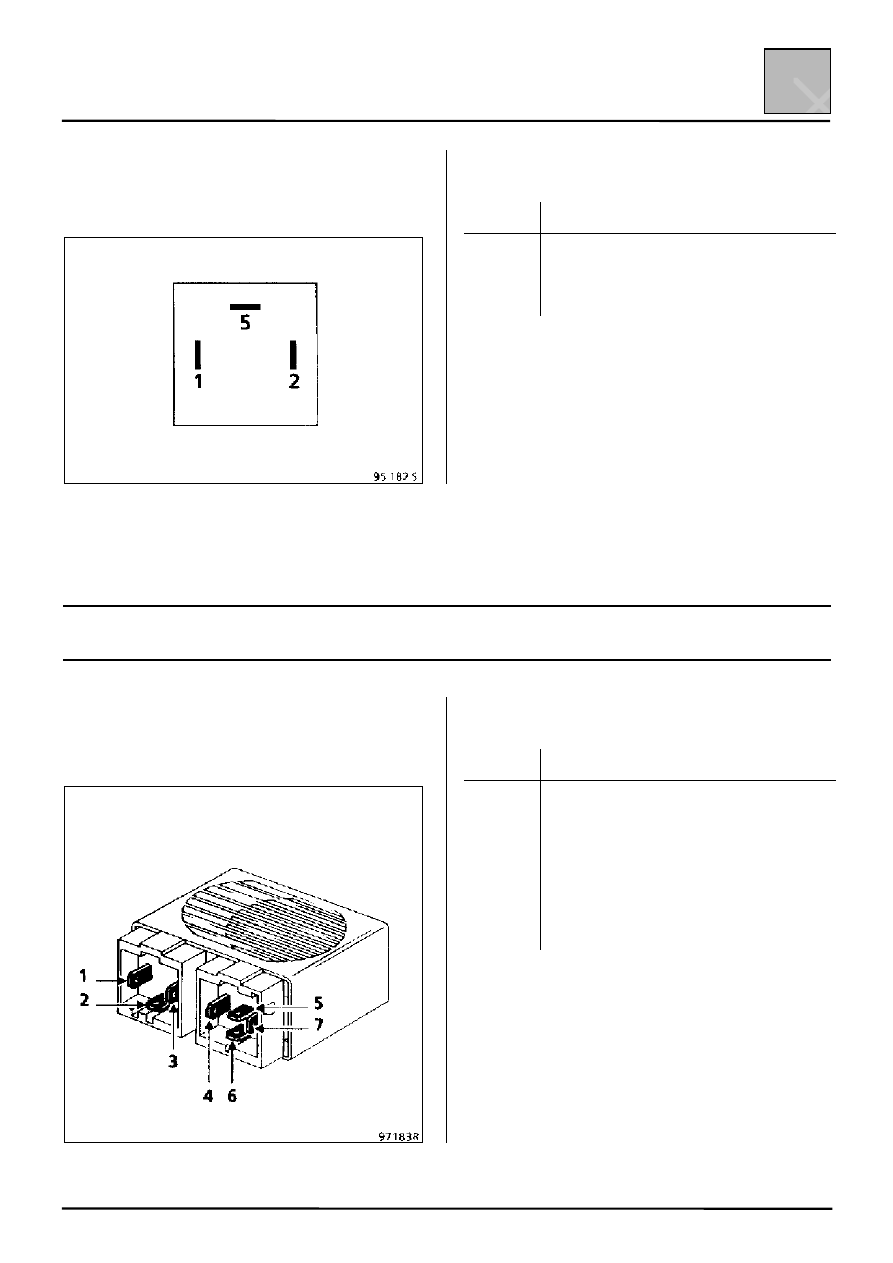

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

+

«+» после замка зажигания через
выключатель

R

Не используется

–

Масса

C

Напряжение питания указателей
поворотов

ПРИМЕЧАНИЕ: Обозначение используемых
контактов указано на корпусе реле.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Зуммер оставленного невыключенным освещения

87-8

87

Зуммер оставленного невыключенным
освещения (без зуммера- сигнализатора
превышения заданной скорости движения)

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

«+» после замка зажигания

2

«+» правые габаритные огни

5

Сигнал концевого выключателя
двери

ПРИМЕЧАНИЕ: Номера используемых контактов
указаны на корпусе зуммера.

Зуммер- сигнализатор превышения заданной скорости движения

Зуммер- сигнализатор превышения заданной
скорости движения и зуммер оставленного
невыключенным освещения.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

«+» правые габаритные огни

2

Сигнал концевого выключателя
двери

3

«+» после замка зажигания

4

«+» до замка зажигания

5

Датчик скорости движения

6

Масса

7

Программирование «вкл/выкл».

ПРИМЕЧАНИЕ: Номера используемых контактов
указаны на корпусе зуммера.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Реле переключения освещения «день/ночь»

87-9

87

Реле переключения освещения «день/ночь»

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

«+» освещение

2

Масса

3

Подсветка часов, радиоприемника,
бортового компьютера, панели
управления отопителем

4

«+» после замка зажигания

5

Реостат освещения приборного
щитка

ПРИМЕЧАНИЕ: Номера используемых контактов
указаны на корпусе реле.

Реле системы безопасности детей

Реле системы безопасности детей

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

«+» после замка зажигания

2

Выключатель блокировки
стеклоподъемников задних дверей
системы безопасности детей

3

Выключатели стеклоподъемников
задних дверей

5

Масса

ПРИМЕЧАНИЕ: Номера используемых контактов
указаны на корпусе реле.

Данное реле не устанавливается на моделях,
укомплектованных устройством блокировки
электрического стеклоподъемника (устройство
противозащемления).

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

 Реле импульсного режима работы стеклоподъемника

87-10

87

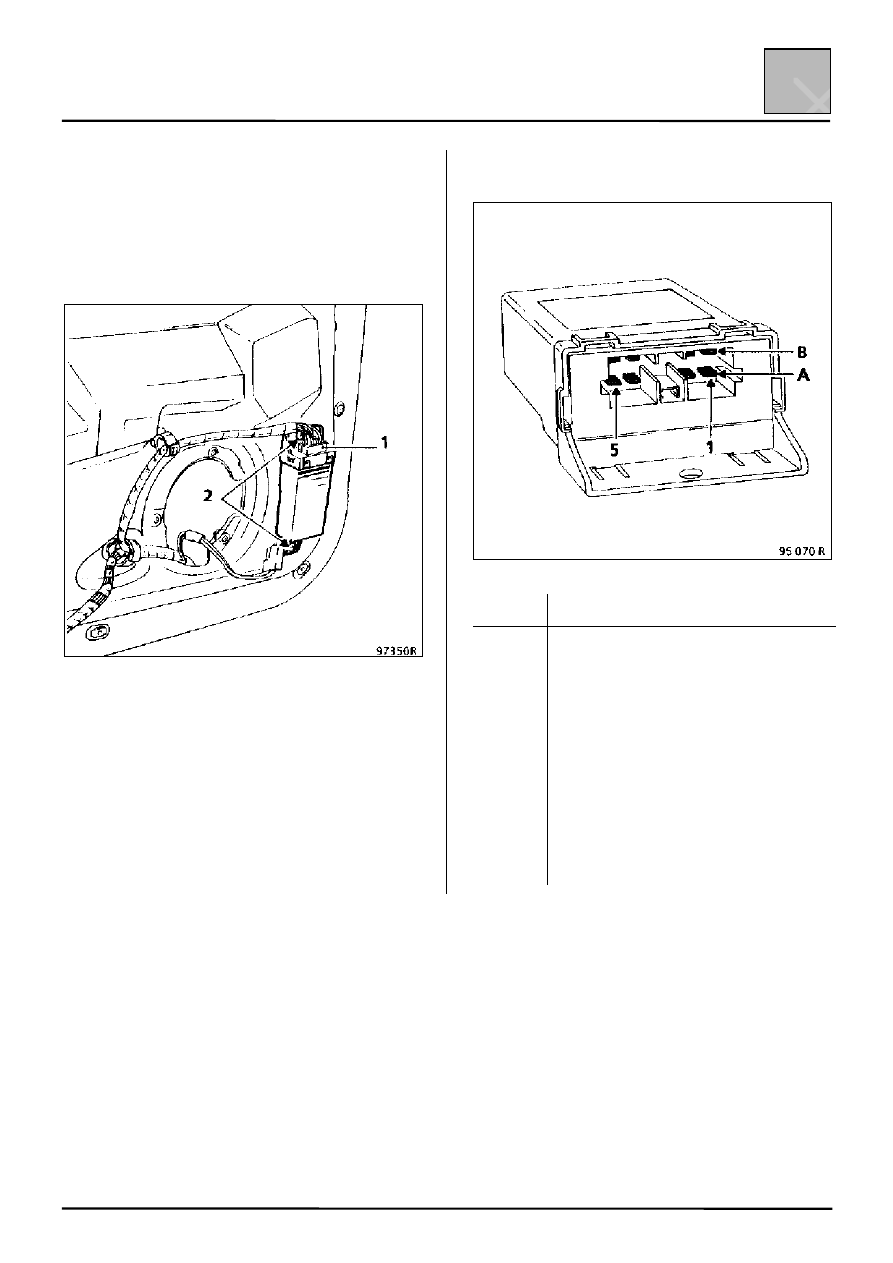

СНЯТИЕ

Снимите обивку двери водителя.
(См. Руководство по ремонту кузова).
Отсоедините разъем (1) реле импульсного
режима работы стеклоподъемника.
Удалите 2 крепежных винта (2).

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

А1

Непрерывный режим подъема
стекла

А2

«+» после замка зажигания

А4

Прерывистый режим подъема стекла

А5

Непрерывный режим опускания
стекла

В1

Масса

В2

Электродвигатель
стеклоподъемника двери водителя

В4

Прерывистый режим опускания
стекла

В5

Электродвигатель
стеклоподъемника двери водителя
