ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Декодер

87-11

87

Декодер выполняет следующие функции:
– реле временной задержки управления замками

дверей;

– устройства обработки инфракрасного кодового

сигнала;

– реле временной задержки управления

освещением салона*;

– электронной противоугонной блокировки

запуска двигателя*;

– устройства автоматического подъема стекол

дверей*.

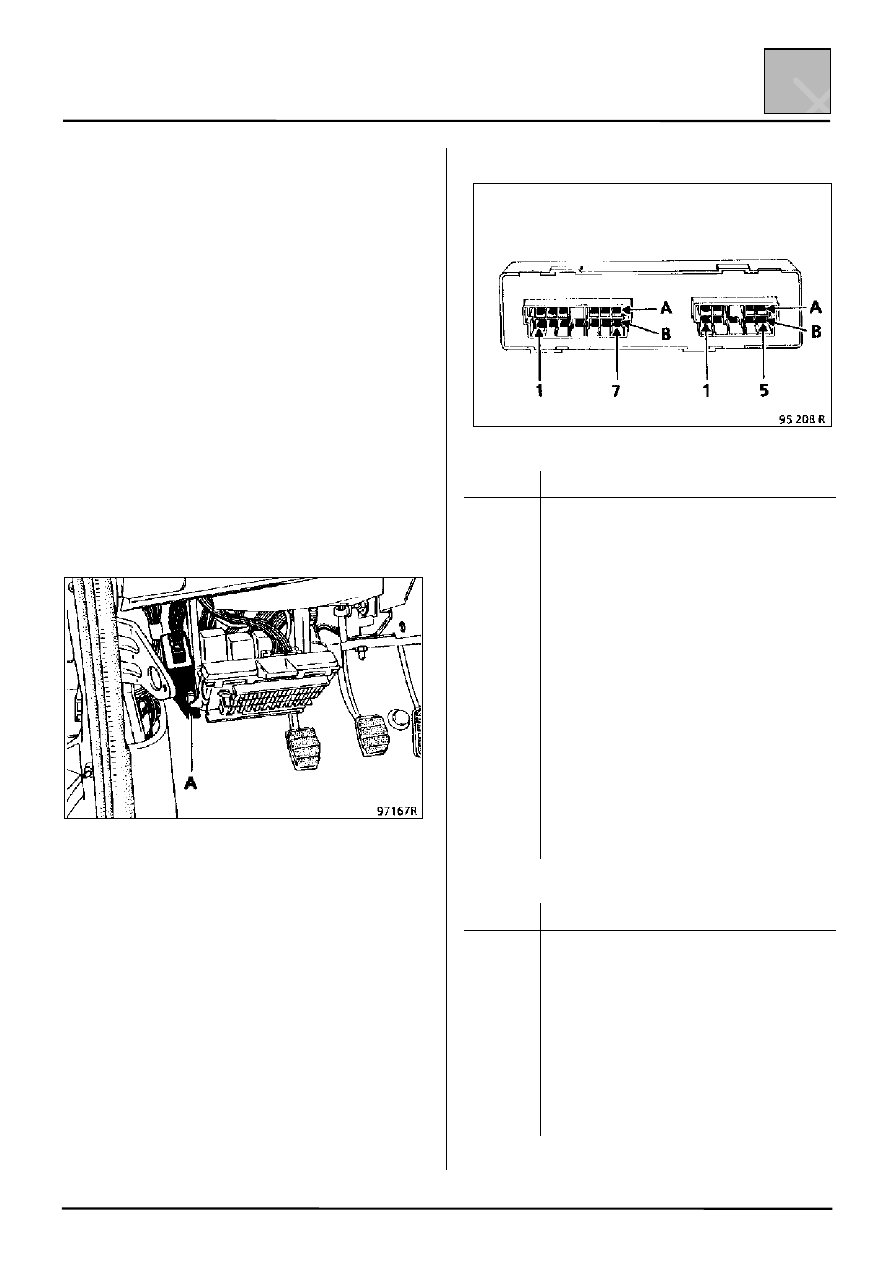

СНЯТИЕ

Декодер (А) может быть снят без снятия
приборной панели
– Нащупайте рукой декодер, расположенный под

левой частью приборной панели и, перемещая
его вверх, отсоедините фиксаторы.

– Отсоедините оба разъема (нажав на защелки).
– Опустите декодер вниз и извлеките его из-под

приборной панели.

ПРИМЕЧАНИЕ: Двери могут отпираться и
запираться снаружи только с пульта
дистанционного управления. (Концевые
выключатели на передних дверях отсутствуют).

ВНИМАНИЕ: Если автомобиль оборудован
электронной противоугонной блокировкой запуска
двигателя, то замена декодера осуществляется в
соответствии с инструкциями, изложенными в
разделе 82.

ПОДКЛЮЧЕНИЕ ДЕКОДЕРА

13-контактный разъем

Контакт

Назначение

А1

Вход инфракрасной системы

А2

Напряжение питания инфракрасного
приемника

А3

Не используется

А5

Кодированный сигнал на компьютер
впрыска*

А6

Сигнал «Открывание» на систему
охранной сигнализации

А7

Сигнал «Закрывание» на систему
охранной сигнализации

В1

Сигнал «Отпирание двери»

В2

Сигнал «Запирание двери»

В3

«+» после замка зажигания

В4

Концевой выключатель левой
передней двери

В5

Концевой выключатель правой
передней двери

В6

Концевой выключатель левой задней
двери

В7

Концевой выключатель правой
задней двери

9-контактный разъем

Контакт

Назначение

А1

«+» после замка зажигания

А2

Не используется

А4

Не используется

А5

Масса

В1

Подъем стекла электрическим
стеклоподъемником*

В2

Отпирание замка двери

В3

Реле временной задержки плафона
освещения салона

В4

Запирание замка двери

В5

Напряжение питания
стеклоподъемников*

* В зависимости от комплектации.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-12

87

ОБЩИЕ СВЕДЕНИЯ

Данная система обеспечивает автоматическое
закрывание стекол дверей и люка крыши (в
зависимости от комплектации).
Для этого при запирании дверей нажмите более
чем на 2 секунды на кнопку пульта
дистанционного управления.
В системе предусмотрена функция
противозащемления: при попадании какого-либо
предмета (например, руки, ветки дерева) между
стеклом и оконным проемом двери, стекло
автоматически опускается примерно на 50 мм.

ПРИНЦИП ДЕЙСТВИЯ

Стеклоподъемник и люк крыши (в зависимости
от комплектации).

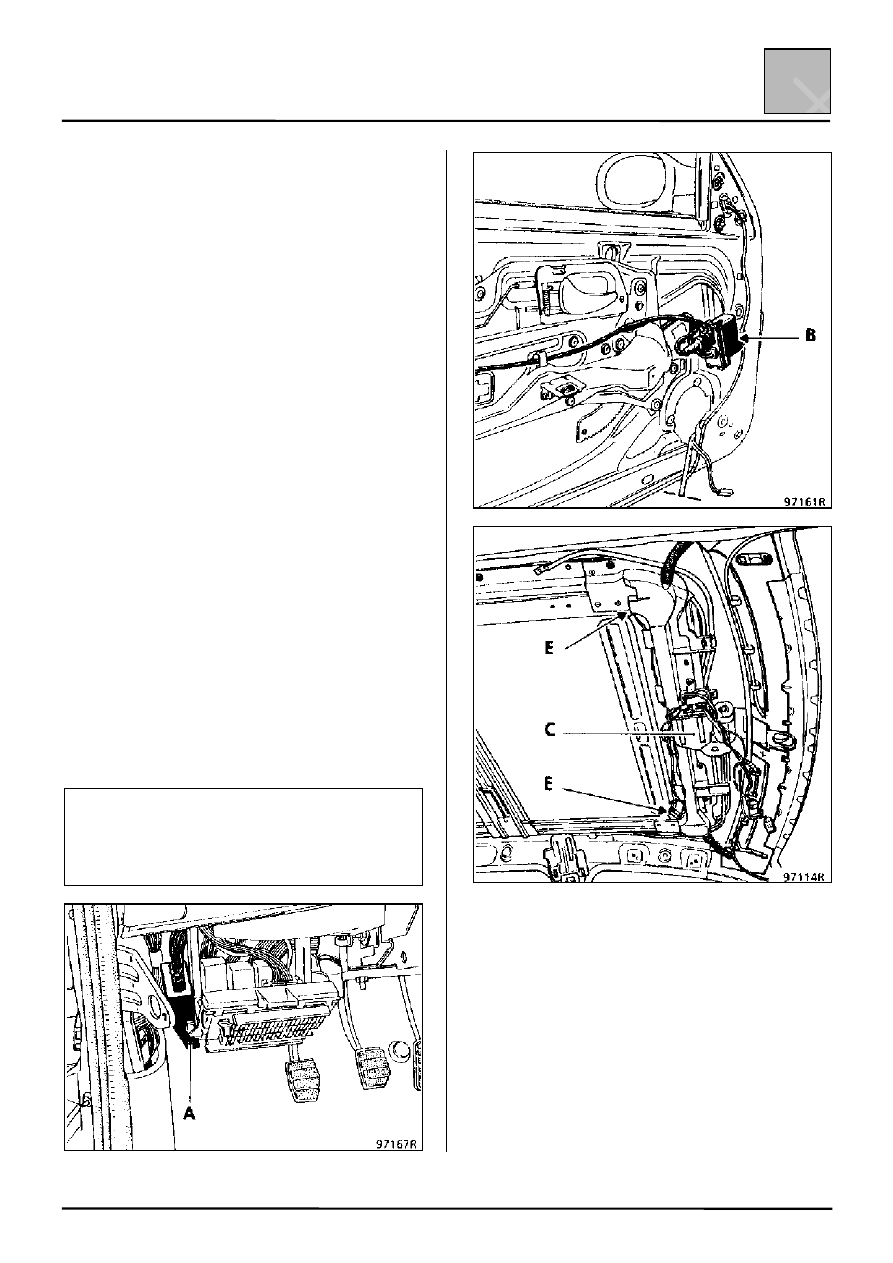

На данных автомобилях декодер (А) разрешает
управление стеклоподъемниками и люком крыши
(при помощи выключателей):
– при включении зажигания;
– при открывании одной из передних дверей;
– если зажигание было выключено до того, как

одна из передних дверей была открыта и снова
закрыта.

Декодер передает сигнал «+» через контакт В5
9-контактного разъема на электронный блок (В)
стеклоподъемников (контакт С3), и электронный
блок (С) люка крыши (контакт В3) (в зависимости
от комплектации).

ПРИМЕЧАНИЕ: В автомобили, оборудованные
указанной системой, не устанавливается реле
системы безопасности детей.

Внимание: При каждом отсоединении
аккумуляторной батареи необходимо выполнить
переустановку системы для каждого
стеклоподъемника, а также для люка крыши (в
зависимости от комплектации). (См. стр. 87-14).

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-13

87

Автоматическое закрытие

При получении декодером инфракрасного сигнала
продолжительностью более 2 секунд (команда на
запирание замка двери) он производит замыкание
на массу через контакт В1 9-контактного разъема
на контакт А2 электронных блоков (В),
управляющих стеклоподъемниками, для подъема
стекол дверей и на контакт В1 электронного блока
(С) люка крыши для его закрытия (в зависимости
от комплектации).

Функция противозащемления
(стеклоподъемников)

Эта функция реализуется электронными блоками
(В), установленными в каждой двери, которые
контролируют изменение скорости вращения
электродвигателя стеклоподъемника.
Если стекло при подъеме встречает какое-либо
препятствие в зоне от 200 мм до 4 мм от верхнего
края оконного проекма, оно автоматически
опускается примерно на 50 мм.

Отключение функции противозащемления
(стеклоподъемника)

Иногда механизм стеклоподъемника может быть
заблокирован из-за обмерзания стекла,
налипания на него снега или деформации двери
вследствие аварии.
В этом случае функция противозащемления
должна быть отключена для того, чтобы стекло
можно было поднять принудительно.

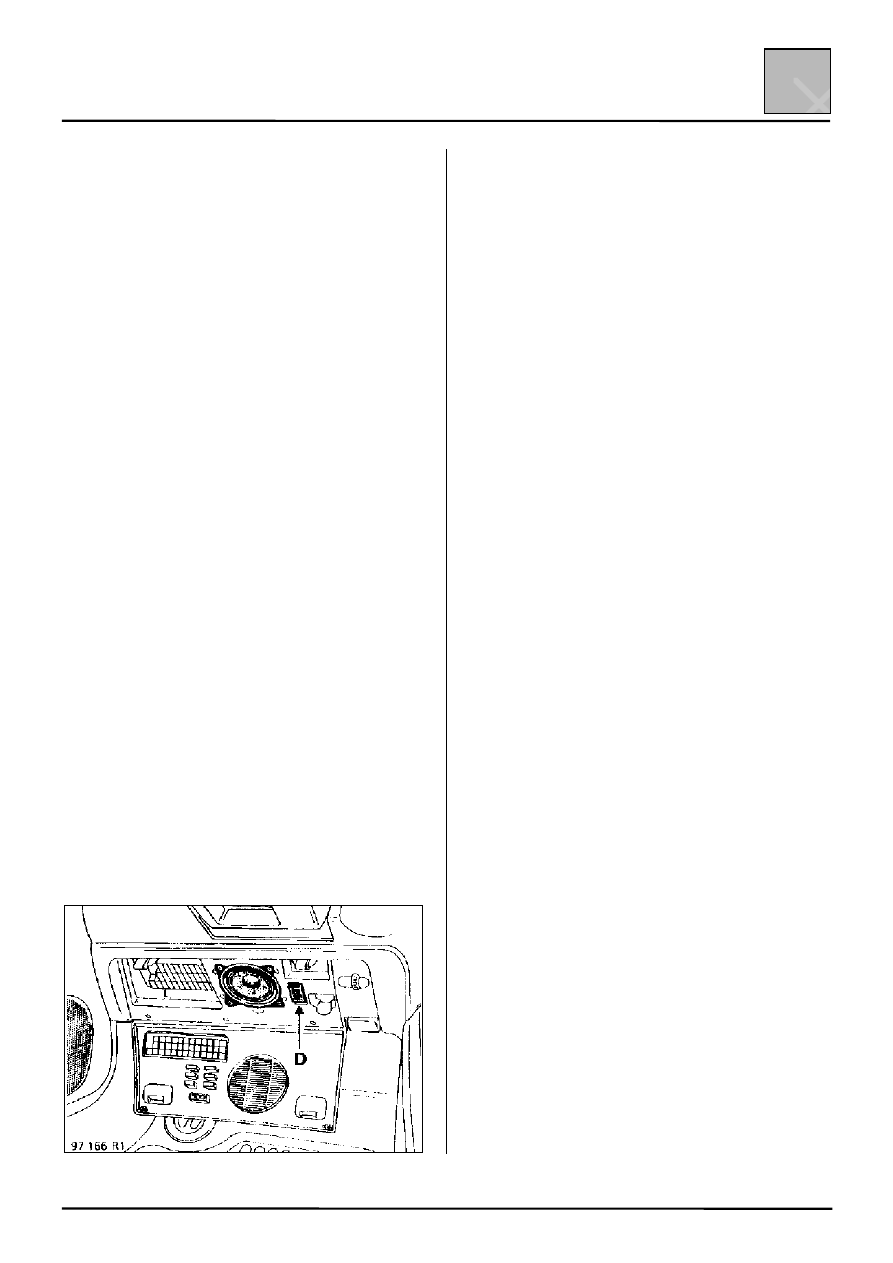

Это можно сделать вручную путем одновремен-
ного нажатия на блокировочный выключатель (D)
и выключатель привода соответствующего
стеклоподъемника (в этом случае на контакт С2
электронного блока (В) подается «+» бортовой
сети).

Предохранительная система блокировки люка
крыши

Данная предохранительная система состоит из
электронного блока (С), расположенного под пото-
лочной консолью, и 2 инфракрасных датчиков (Е).
Если датчики обнаруживают препятствие
(например, руку, ветку дерева), то электронный
блок автоматически останавливает крышку люка.
В этом случае крышка люка останавливается и
смещается на несколько сантиметров назад.

ПРИМЕЧАНИЕ: Инфракрасные датчики
поставляются в продажу в комплекте с
электродвигателем привода люка крыши.

Отключение функции противозащемления
(люка крыши)

В случае отказа инфракрасных датчиков данная
функция может быть отключена, и люк может
быть полностью закрыт.
Это можно сделать вручную путем одновремен-
ного нажатия на блокировочный выключатель (D)
и выключатель привода люка (в этом случае на
контакт В2 электронного блока (С) подается «+»
привода).

Переустановка системы в автоматический
режим.
Если аккумуляторная батарея отключалась или
произошел отказ в системе электрооборудования,
система управления люком и
стеклоподъемниками может работать только в
ручном режиме, при этом перемещение стекол
или крышки люка происходит с остановками
примерно через каждые 50 мм.
Таким образом, для перемещения стекла или
крышки люка необходимо периодически нажимать
на соответствующий выключатель.
Для возвращения системы в автоматический
режим (открытия, закрытия, функция
противозащемления и закрытия с помощью ПДУ)
необходимо выполнить переустановку системы.
– Несколько раз нажмите на выключатель

привода стекла или люка, чтобы полностью
закрыть стекло или люк.

– После полного закрытия стекла или люка (до

упора) следует удержать соответствующий
выключатель в нажатом положении не менее
одной секунды.

– Повторите операции для каждого окна.
На этом переустановка системы заканчивается.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники

87-14

87

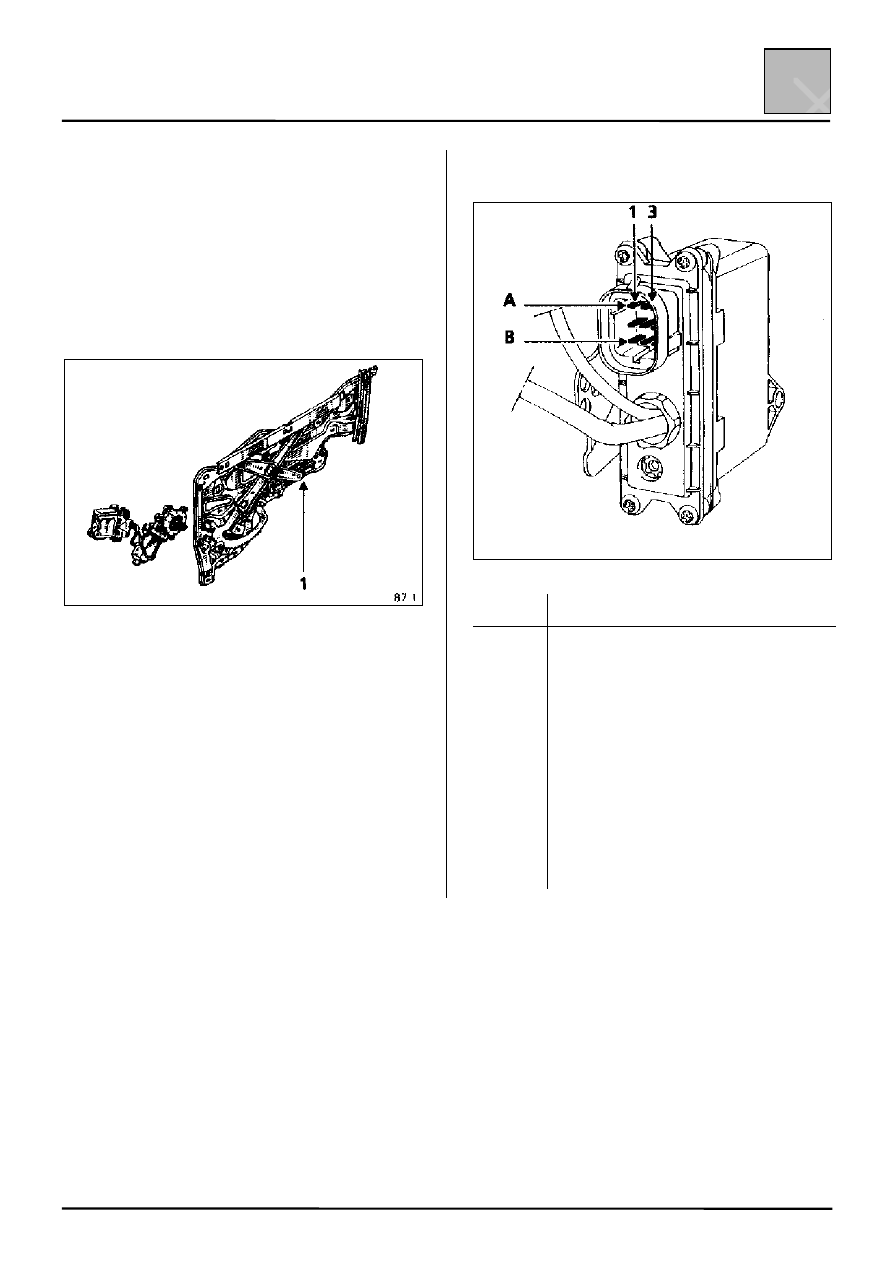

Электродвигатель и электронный блок
стеклоподъемника

СНЯТИЕ-УСТАНОВКА

Для того, чтобы снять электродвигатель и
электронный блок, предварительно следует снять
механизм привода в сборе (1). (См. Руководство
по ремонту кузова, раздел 51.)

ПРИМЕЧАНИЕ: Электронный блок поставляется
в продажу вместе с электродвигателем.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

А1

Масса

А2

Автоматическое закрытие

А3

Не используется

В1

«+» до замка зажигания

В2

Сигнал «Опускание»

В3

Сигнал «Подъем»

С1

Включение прерывистого режима
(дверь водителя)

С2

Отключение предохранительной
системы блокировки (функция
противозащемления)

С3

Напряжение питания
электродвигателя стеклоподъемника
