ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Концевой выключатель двери

84-21

84

СНЯТИЕ-УСТАНОВКА

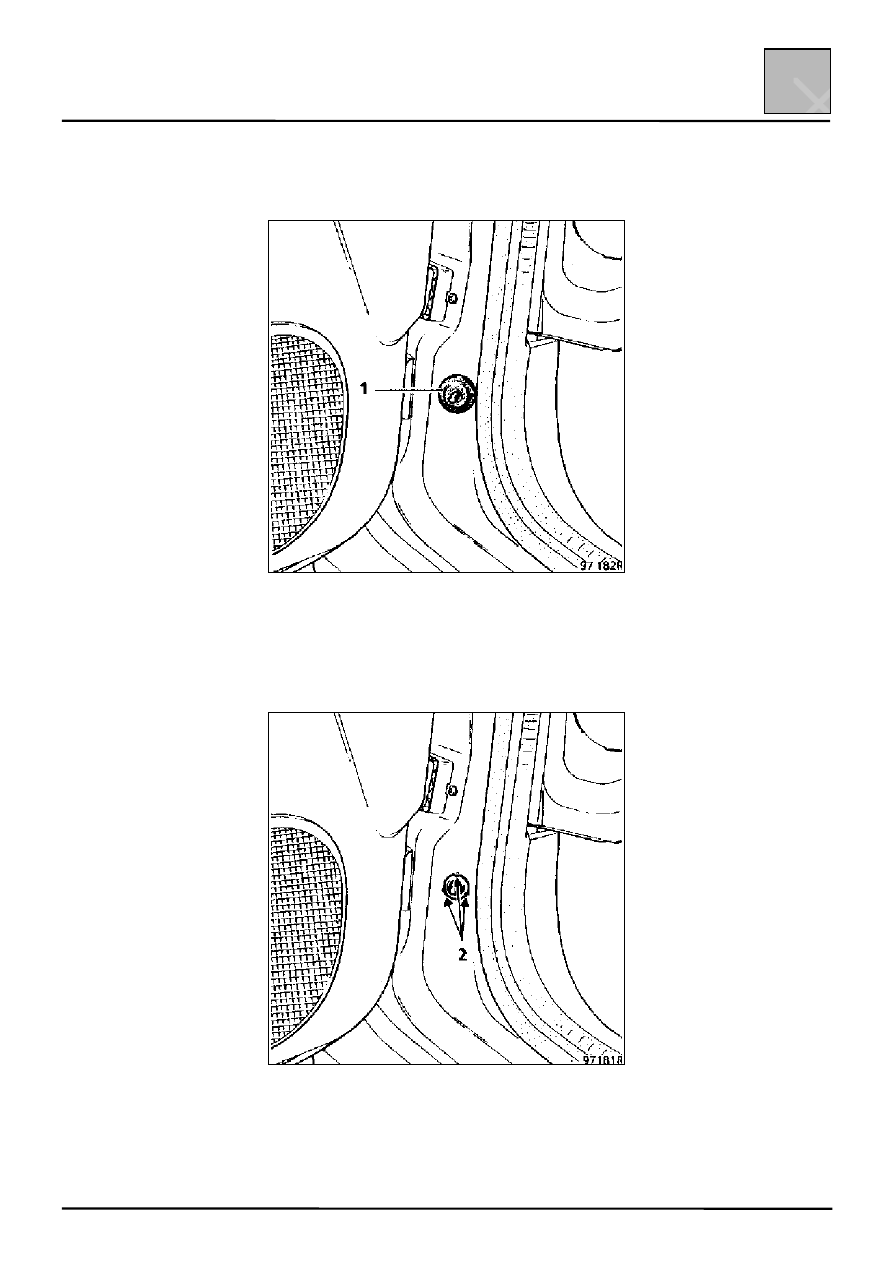

Снимите резиновый уплотнитель (1).

Совместите установочные вырезы выключателя
(2) с прорезями в стойке кузова. Вставьте в
каждую из прорезей металлический стержень
(например, заклепку).

При помощи отвертки извлеките выключатель.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Прикуриватель

84-22

84

СНЯТИЕ

При выключенном зажигании снимите пепельницу.
Для этого следует отвернуть два винта держателя
пепельницы, после чего пепельницу можно снять.

Извлеките нагревательный элемент
прикуривателя.

Отсоедините разъем прикуривателя и провод.

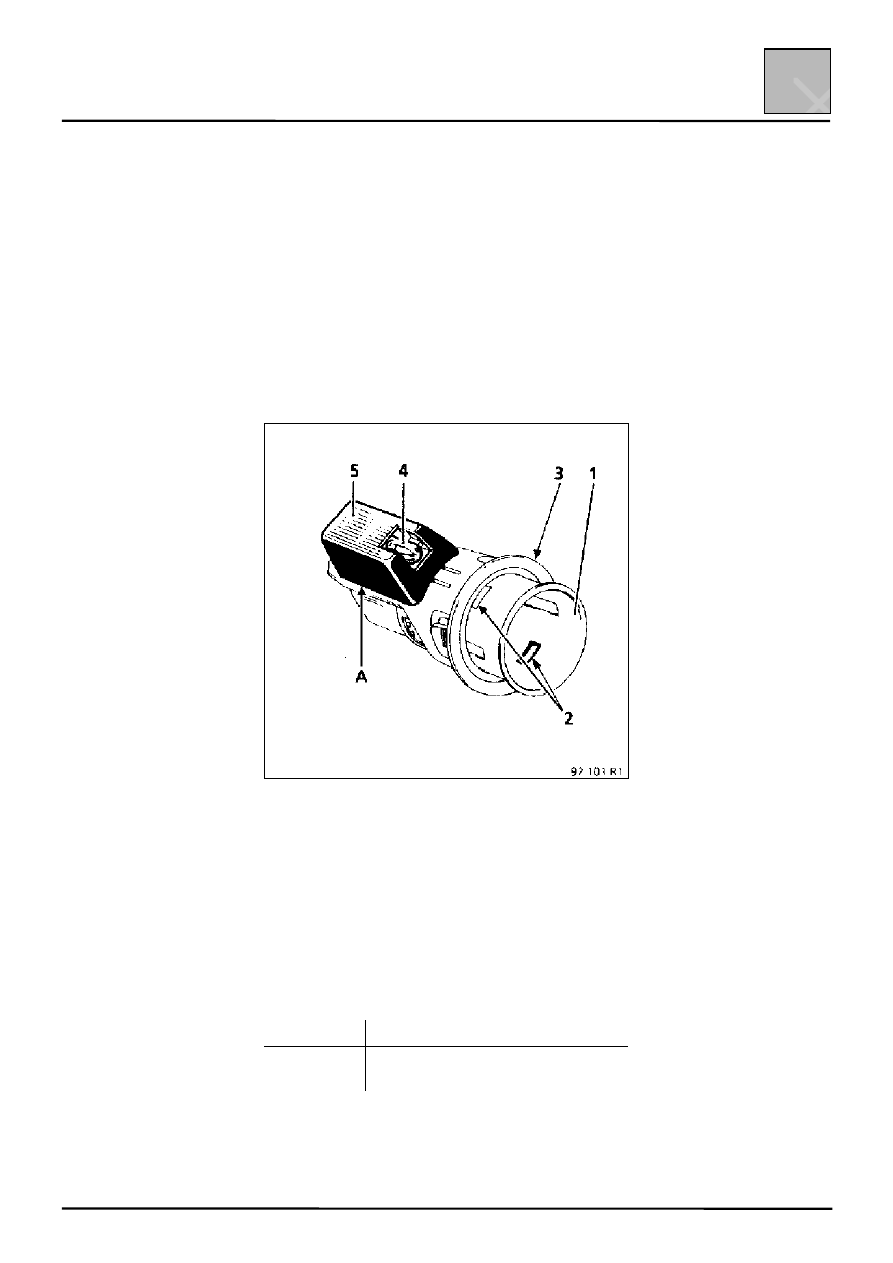

Для того, чтобы снять корпус прикуривателя (1),
следует нажать на заднюю часть корпуса,
одновременно отжимая 2 фиксатора 2).

Снимите пластмассовый рассеиватель подсветки
прикуривателя (3), подталкивая его сзади.

ПРИМЕЧАНИЕ: Для замены лампы подсветки (4)
необходимо снять корпус прикуривателя и
отсоединить экран (5) в точке (А), после чего
вынуть лампу.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

Масса

3

«+» после замка зажигании

Одиночный провод: «+» освещение.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Реостат освещения приборов

84-23

84

СНЯТИЕ-УСТАНОВКА

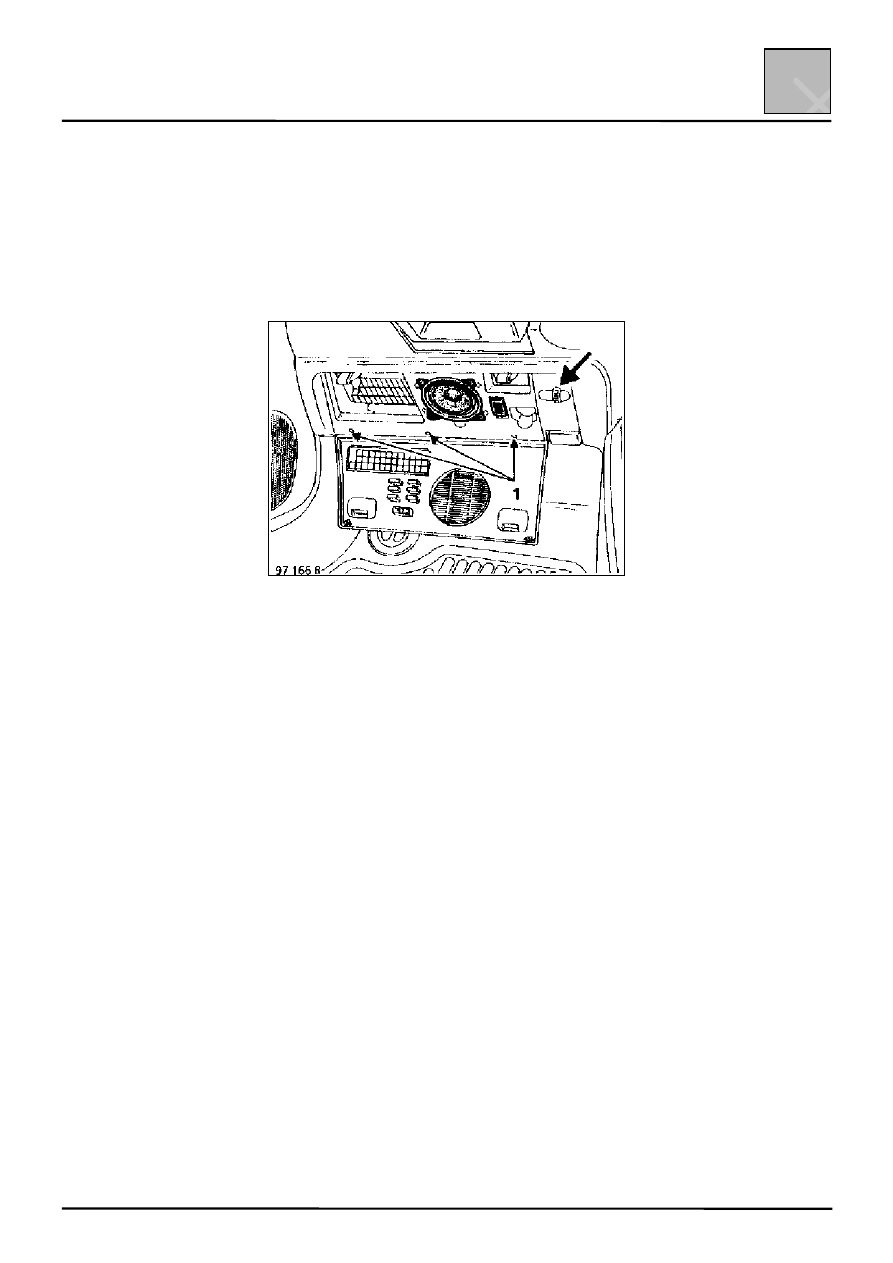

Отсоедините аккумуляторную батарею.

Откройте крышку люка доступа к
предохранителям.
Удалите три винта (1) и отсоедините крышку люка
вместе с кронштейном.

Отсоедините:
– громкоговоритель речевого синтезатора*;
– реле системы детской безопасности*;
– реостат освещения приборов.

При помощи отвертки отсоедините реостат от
держателя.

* В зависимости от комплектации.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Часы

84-24

84

СНЯТИЕ-УСТАНОВКА

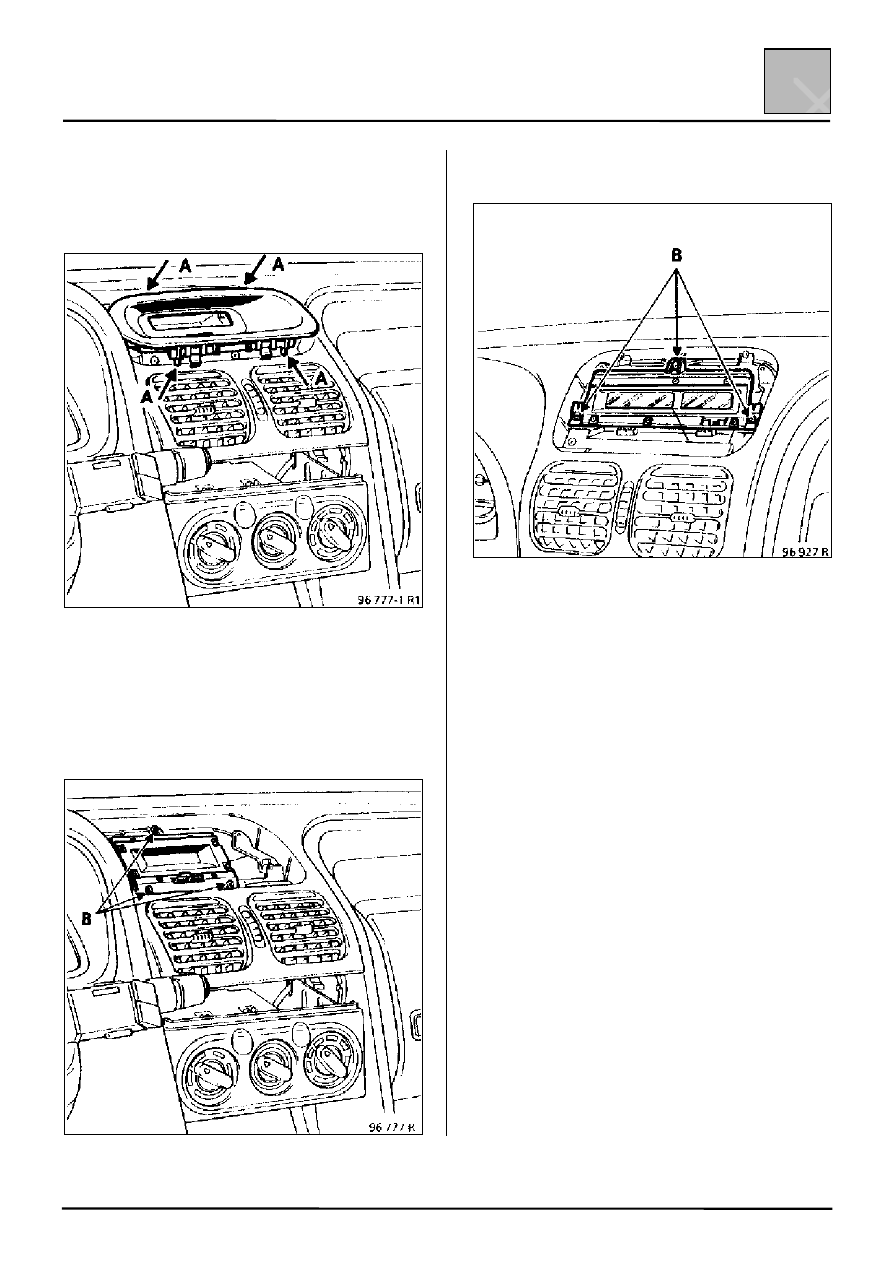

Отжав четыре фиксатора (А), снимите
декоративную рамку дисплея.

Удалите три крепежных винта (В) и снимите
дисплей.
Отсоедините разъемы. (Количество разъемов
зависит от комплектации автомобиля).

Часы без радиоприемника

Часы, встроенные в радиоприемник.
