Renault Laguna I. Руководство - часть 263

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-13

84

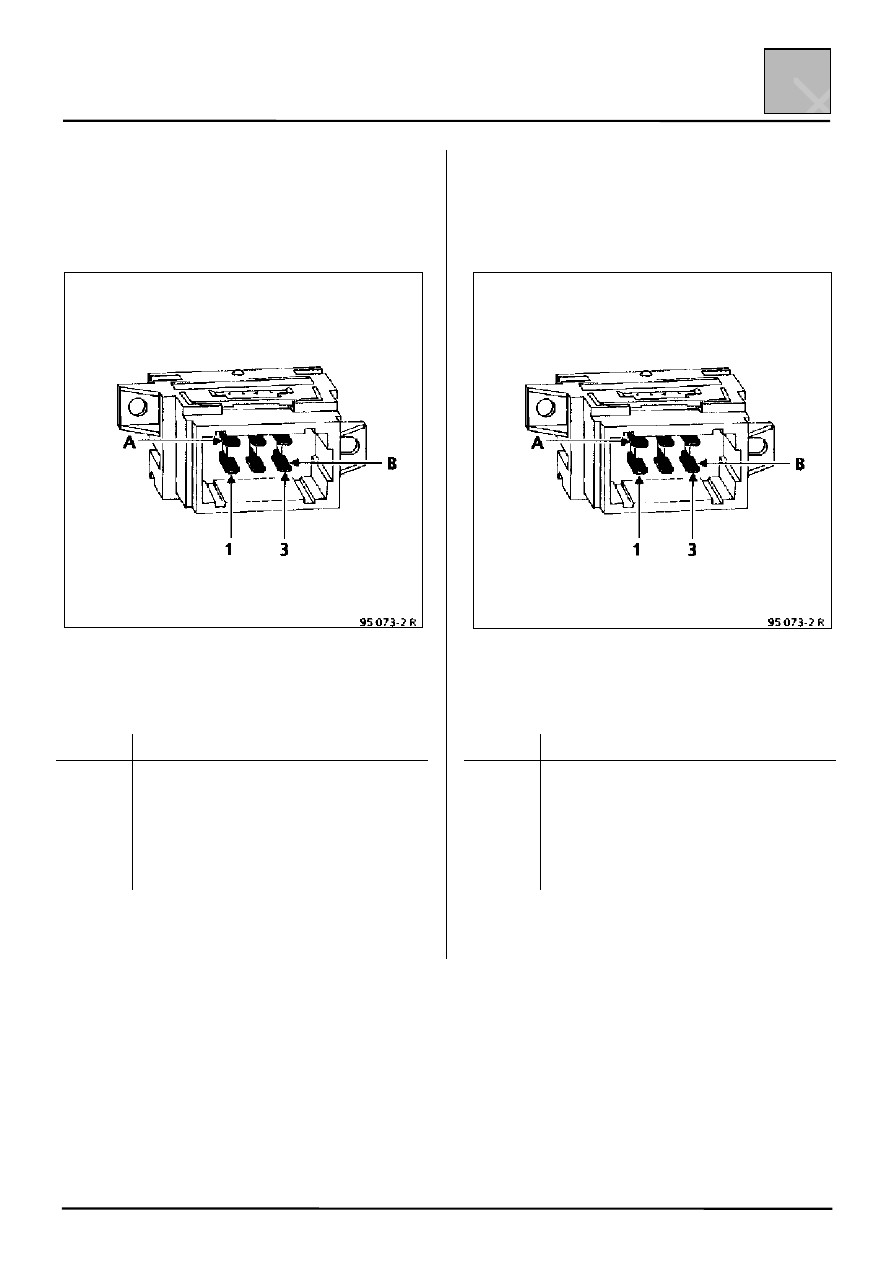

Выключатель управления стеклоподъемником
двери пассажира, расположенный на двери
пассажира (без системы дистанционного
управления стеклоподъемниками с системой
противозащемления)

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Питание электродвигателя

A2

«+» освещение

A3

«+» или «–» электродвигателя

B1

«+» или «–» электродвигателя

B2

Масса

B3

Питание электродвигателя

Встроенная в выключатель лампа подсветки
замене не подлежит.

Выключатель управления стеклоподъемником
двери пассажира и задней двери (при наличии
системы дистанционного управления
стеклоподъемниками с системой
противозащемления)

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Управление стеклоподъемником

A2

«+» освещение

A3

Не используется

B1

Не используется

B2

Масса

B3

Управление стеклоподъемником

Встроенная в выключатель лампа подсветки
замене не подлежит.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-14

84

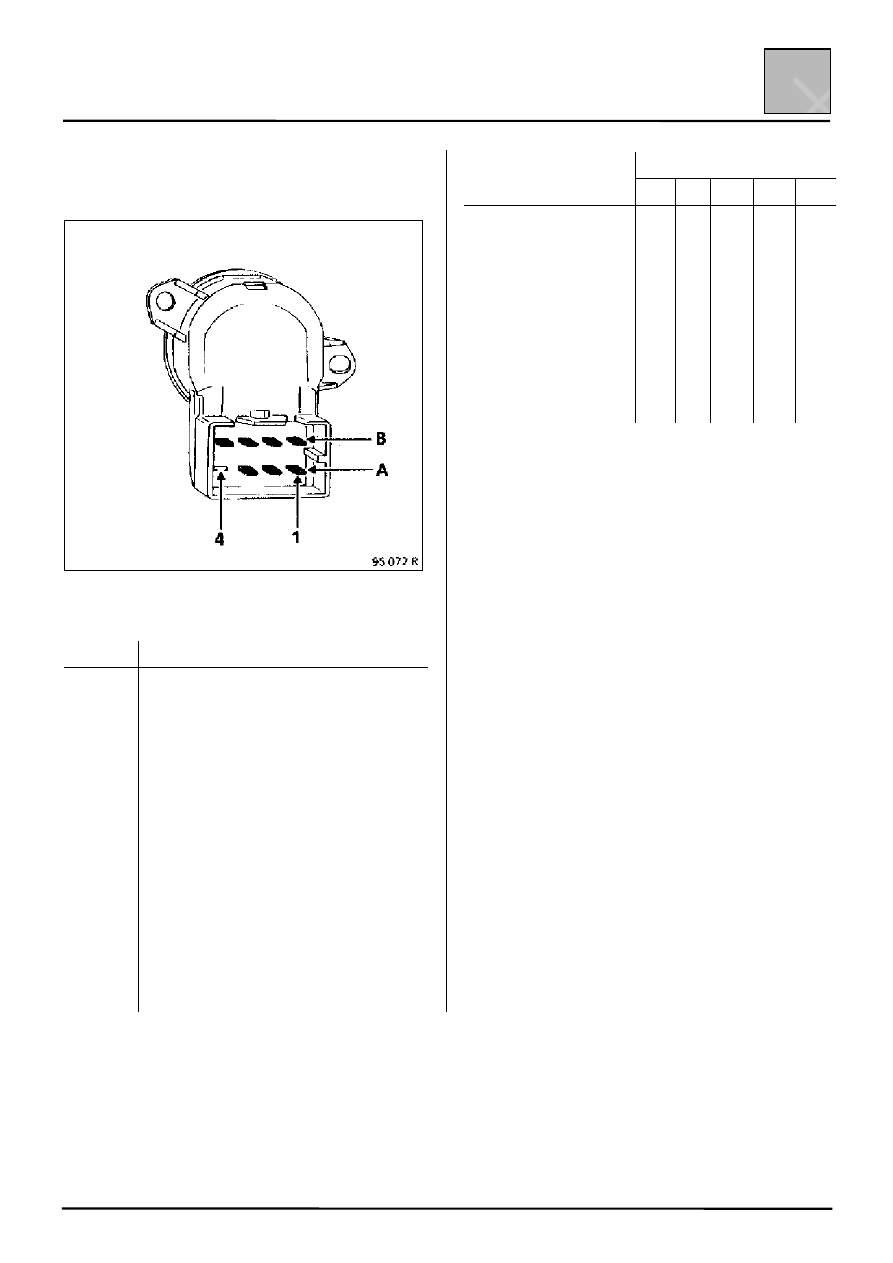

Выключатель управления электроприводом
наружного зеркала заднего вида

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Моторедуктор перемещения
вправо-влево правого наружного
зеркала заднего вида

A2

«+» до замка зажигания

A3

Моторедуктор перемещения вверх-
вниз правого наружного зеркала
заднего вида

А4

Не используется

B1

Моторедуктор перемещения
вправо-влево левого наружного
зеркала заднего вида

B2

Моторедуктор перемещения вверх-
вниз левого наружного зеркала
заднего вида

В3

Масса

B4

Общий контакт питания
моторедукторов наружных зеркал
заднего вида

Выходы

В4

В2

В1

А1

А3

↑

–

+

↓

+

–

←

–

+

→

+

–

↑

–

+

↓

+

–

←

–

+

→

+

–

Примечание: Подсветка на данном выключателе
отсутствует.

Направление

регулировки

Левое
наружное
зеркало

Правое
наружное
зеркало

























ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Подрулевые переключатели

84-15

84

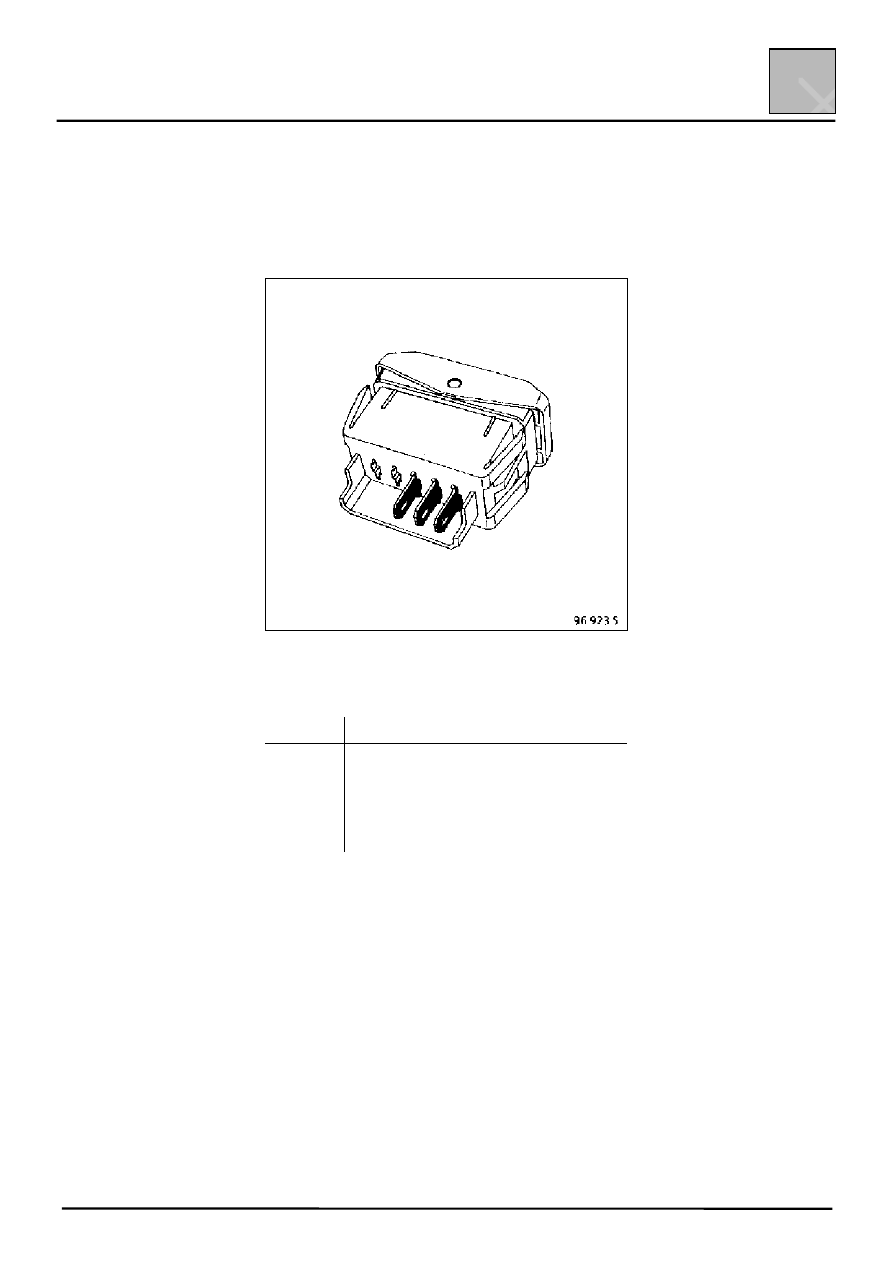

Реле системы детской безопасности

(Расположено за крышкой люка доступа к
предохранителям, рядом с громкоговорителем
речевого синтезатора)

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

Не используется

2

Не используется

3

Функция противозащемления

4

Не используется

5

«+» до замка зажигания

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на консоли потолка

84-16

84

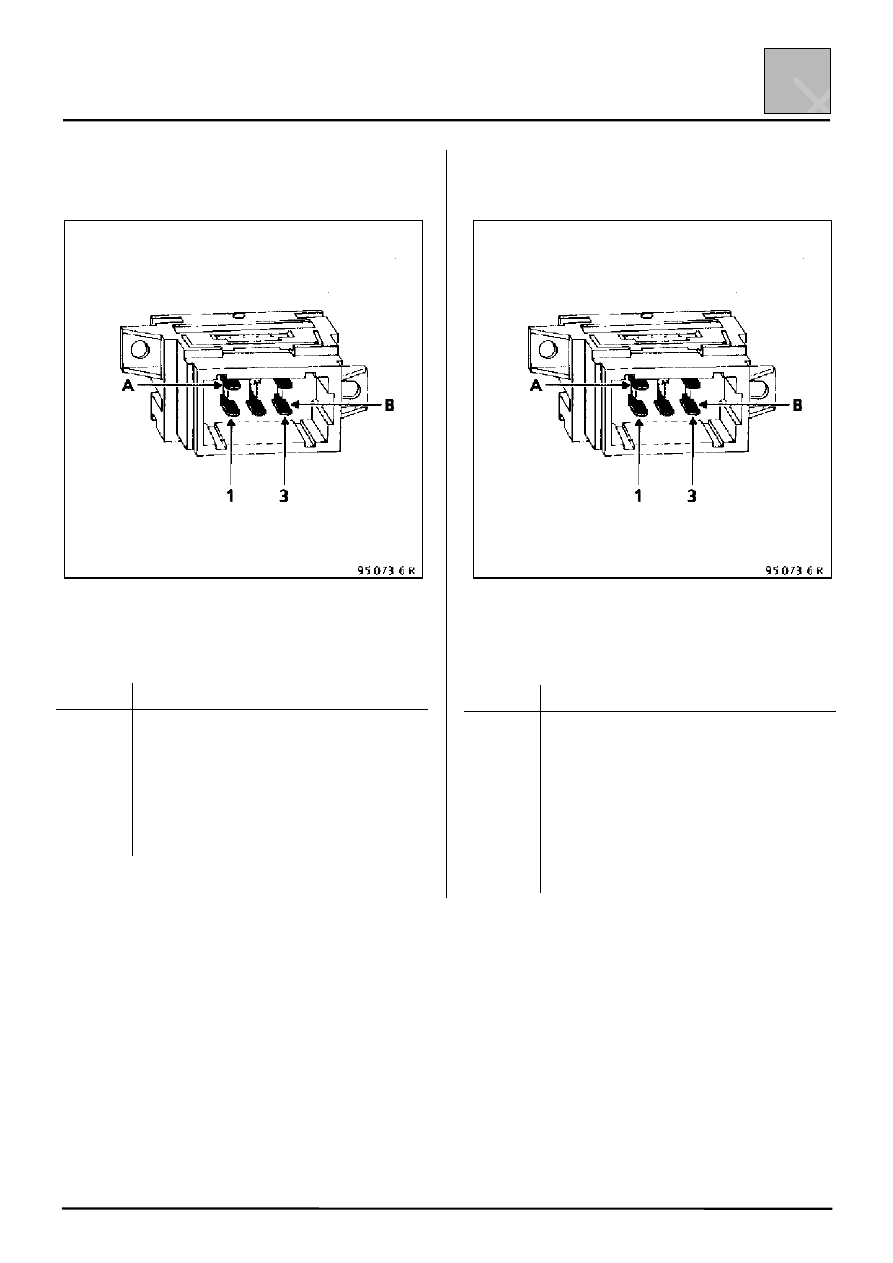

Выключатель привода люка крыши с
функцией противозащемления

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Закрытие люка

A2

Не используется

A3

Не используется

B1

Не используется

B2

Масса через электронный блок
управления

B3

Открытие люка

Выключатель привода люка крыши без
блокировки электропривода

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Реле и электродвигатель привода
люка

A2

Не используется

A3

Напряжение питания цепи
приоткрытия крышки люка

B1

Напряжение питания цепи
перемещения люка

B2

Масса

B3

Реле включения электродвигателя
