ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Основание переключателей

84-5

84

СНЯТИЕ – УСТАНОВКА

Отсоедините аккумуляторную батарею.
Снимите рулевое колесо (передние колеса
должны быть установлены для движения по
прямой) и два облицовочных кожуха рулевой
колонки в соответствии с указаниями раздела
«Снятие приборной панели» (см. раздел 83).
Отсоедините:
– разъем подрулевого переключателя света

фар;

– разъем переключателя стеклоочистителя

ветрового стекла;

– разъем поворотного выключателя для

моделей, оборудованных подушкой
безопасности или системой круиз-контроля.

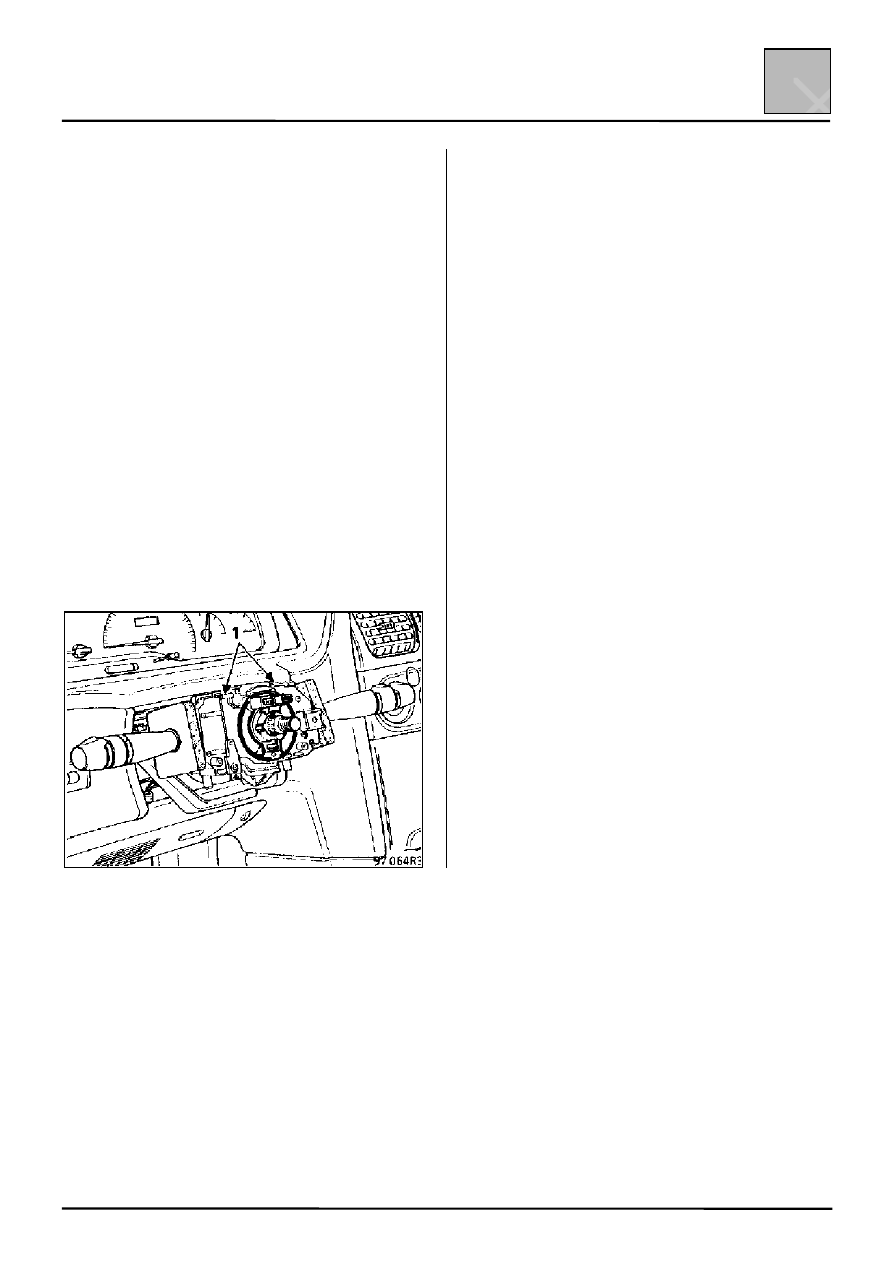

Ослабьте винт (1) и отвинтите его на несколько
оборотов, затем, резко ударив по отвертке,
освободите конусную часть основания
переключателей.

Снимите переключатели вместе с основанием,
после чего разберите весь узел (если заменяется
основание).

Установка производится с учетом
следующего.

Наденьте до упора основание в сборе с
переключателями на рулевую колонку.
После этого выполните оставшиеся операции по
установке и затяните винт (1) только после
установки обоих облицовочных кожухов рулевой
колонки, чтобы переключатели были правильно
расположены относительно приборной панели и
приборного щитка.
Для облегчения доступа к винту (1) в нижнем
облицовочном кожухе имеется специальная
прорезь.

ПРИМЕЧАНИЕ: В моделях, оборудованных
подушкой безопасности, гайку крепления рулевого
колеса следует заменять на новую при каждой
сборке (новая гайка имеет капсулу с клеем-
герметиком).

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Поворотный выключатель

84-6

84

Поворотный выключатель обеспечивает
электрическую связь между рулевой колонкой и
рулевым колесом.
Поворотный выключатель состоит из ленточного
кабеля с четырьмя токопроводящими дорожками
(для системы круиз-контроля и подушки безопас-
ности), который имеет достаточную длину и обес-
печивает поворот рулевого колеса на 2,5 оборота
в каждом направлении (от упора до упора с
учетом запаса длины).

СНЯТИЕ – УСТАНОВКА

Отсоедините аккумуляторную батарею.
Снимите:
– рулевое колесо, при этом передние колеса

должны быть установлены в положение для
движения по прямой, чтобы ленточный кабель
поворотного выключателя был расположен по
центру;

– верхнюю и нижнюю облицовки рулевой

колонки.

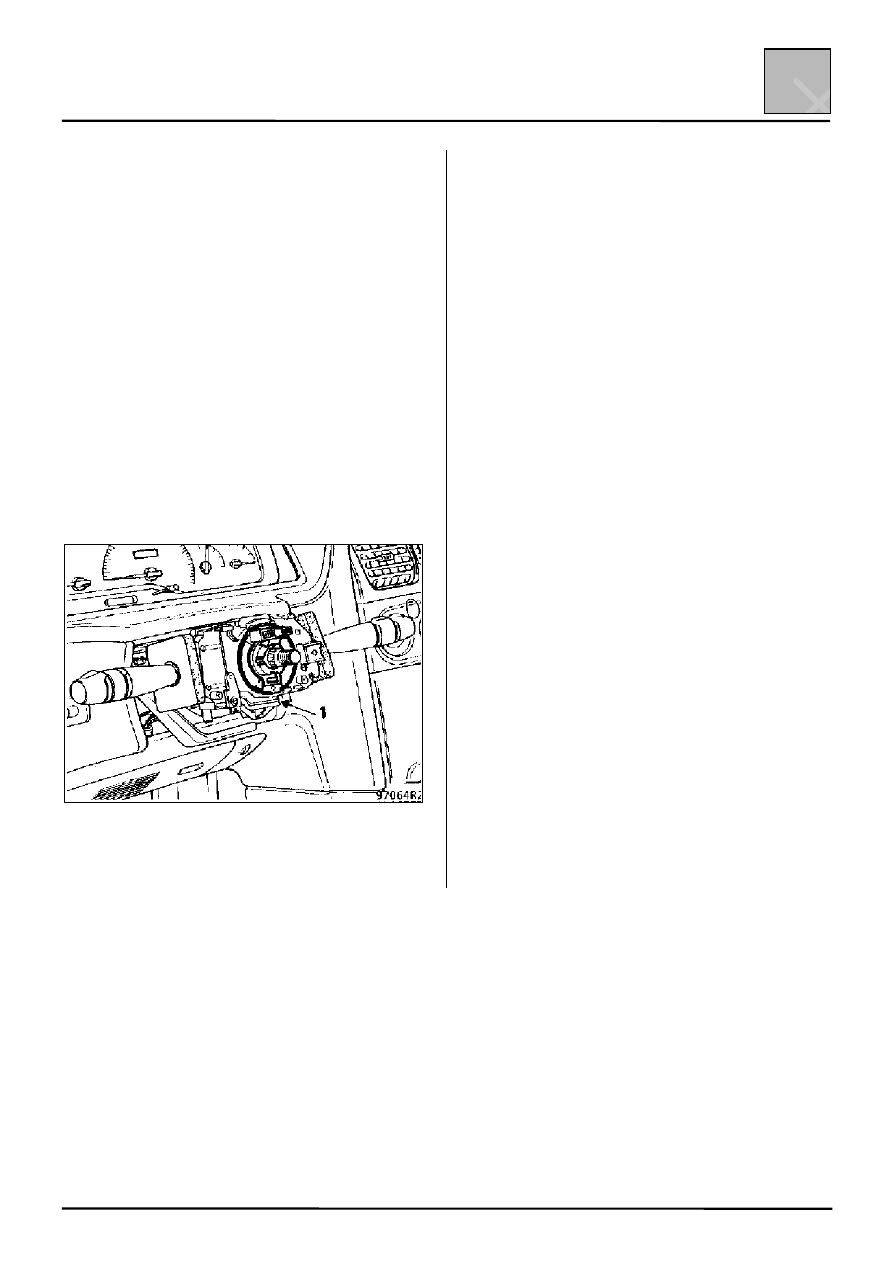

Отсоедините 4-контактный разъем, и снимите его,
сжав два верхних фиксатора (1).

При установке поворотного выключателя
убедитесь, что передние колеса установлены в
положение для движения по прямой.

Выключатель поставляется в отцентрированном
состоянии и зафиксирован липкой лентой, которая
разрывается при первом повороте рулевого
колеса.

ПРИМЕЧАНИЕ:
Если при снятии поворотного выключателя
передние колеса не были установлены в
положение для движения по прямой, то проверить
положение ленточного кабеля можно, отцентриро-
вав подвижную часть выключателя путем ее
поворота на 2,5 оборота от одного из крайних
положений (одновременно поджимая
центральную часть). При установке поворотного
выключателя передние колеса должны быть
установлены в положение для движения по
прямой.

В моделях, оборудованных подушкой
безопасности, гайку крепления рулевого колеса
следует заменять на новую при каждой сборке
(новая гайка имеет капсулу с клеем-герметиком).

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Замок зажигания

84-7

84

СНЯТИЕ-УСТАНОВКА

Отсоедините аккумуляторную батарею.
Снимите рулевое колесо (передние колеса долж-
ны быть установлены в положение для движения
по прямой) и оба облицовочных кожуха рулевой
колонки в соответствии с указаниями раздела
«Снятие приборной панели» (см. раздел 83).

Снимите:
– пластмассовую декоративную накладку замка

зажигания;

– крышку люка доступа к предохранителям и

кронштейн громкоговорителя речевого
синтезатора (три винта).

Отсоедините:
–

разъем громкоговорителя речевого
синтезатора (если он есть);

–

разъем реостата освещения приборов;

–  разъемы А и В замка зажигания.
Отверните винт крепления замка зажигания.

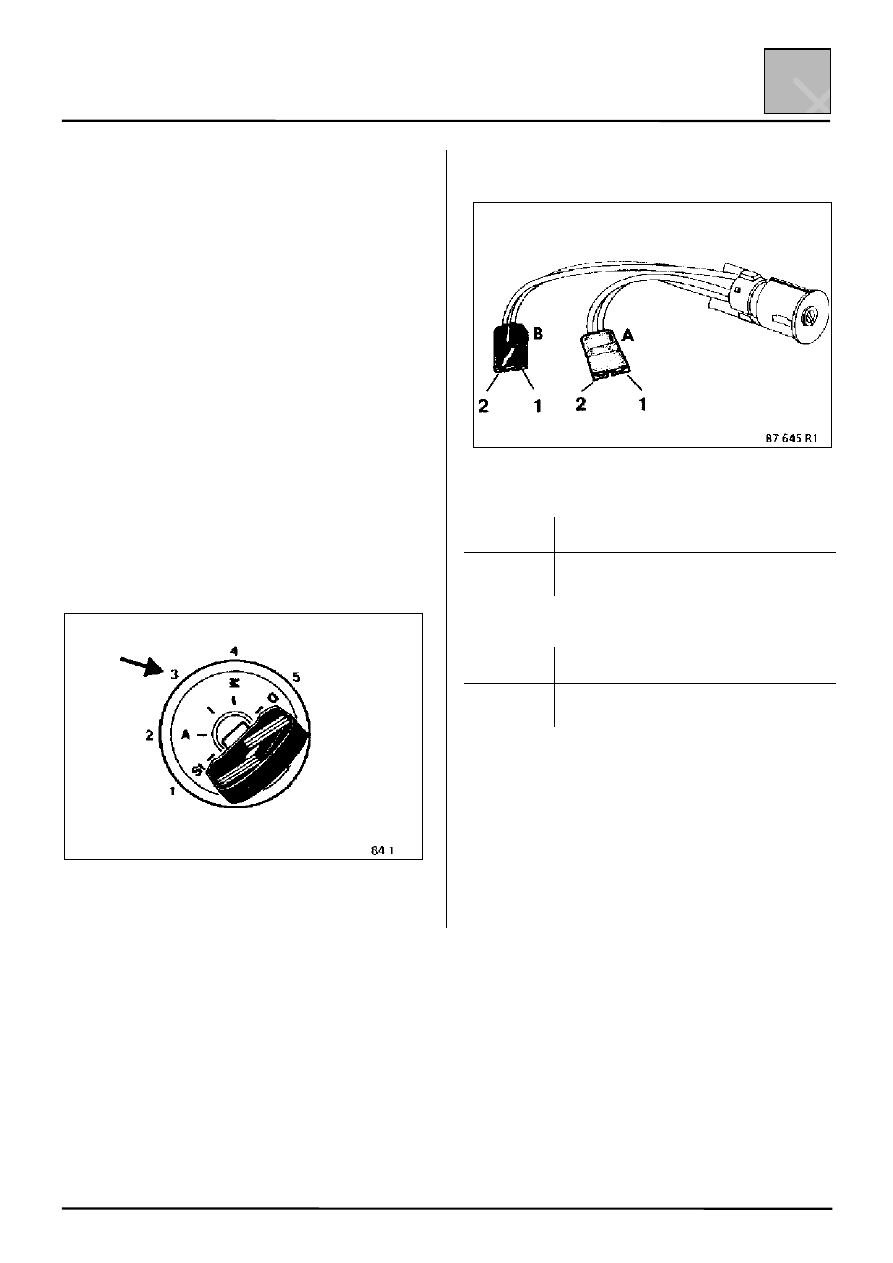

Поверните ключ в положение (3).
Нажмите на стопорный язычок и извлеките замок
зажигания.

При установке замка зажигания проследите,
чтобы осталось достаточно места для проводки.

ПОДКЛЮЧЕНИЕ

Черный разъем (В)

Контакт

Назначение

1

«+» до замка зажигания

2

Стартер

Серый разъем (А)

Контакт

Назначение

1

Дополнительные электроприборы

2

«+» после замка зажигания

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели на панели правления отопителем

84-8

84

Выключатели обогревателей заднего и ветрового
стекол* встроены в панель управления отопителя
или кондиционера* и поэтому замене не
подлежат.

Замена панели управления отопителя или
кондиционера* осуществляется в соответствии с
разделом 6.

ПОДКЛЮЧЕНИЕ

Подключение выключателей и методика поиска
неисправностей приведены в Руководстве по
ремонту 6, раздел «Поиск неисправностей».

* В зависимости от комплектации.
