КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз-контроль

83-129

83

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 7: При движении

автомобиля в режиме круиз-контроля резко возрастает

частота вращения коленчатого вала двигателя. (Только для

моделей, укомплектованных автоматической коробкой

передач.)

При движении перевод рычага селектора из положения

(D) в нейтральное положение (N) приводит к увеличению

частоты вращения коленчатого вала двигателя до

предельной величины, установленной компьютером

впрыска (

≈≈≈≈ 6000 об/мин).

Реле защиты от превышения максимально допустимой

частоты вращения в данной системе отсутствует.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 8: Самопроизвольное отключение

системы круиз-контроля

Проверьте состояние выключателя круиз-

контроля, а также надежность его подсоединения.

Кроме того, проверьте надежность подсоединения

выключателя при движении.

Все в порядке?

нет

да

Проверьте регулировку выключателя стоп-

сигналов, контакторов выключения круиз-контроля

и педали сцепления.

Выключатель стоп-сигналов и контакторы

отрегулированы правильно?

Нет

да

Проверьте следующие соединения:

– Компьютер.
– Серый разъем (R9), расположенный в салоне.
– Разъем системы круиз-контроля.
– Разъемы контакторов.

При необходимости отремонтируйте.

Установите новый выключатель круиз-

контроля.

Отрегулируйте выключатель стоп-

сигналов или контакторы.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Зуммер- сигнализатор превышения заданной скорости движения

83-130

83

Принцип действия:

Указанная система обеспечивает выбор и
запоминание требуемой скорости движения.

В случае превышения заданной скорости
движения водитель предупреждается
специальным зуммером.

Если скорость движения автомобиля превышает
запомненную скорость, то зуммер будет
повторяться каждые 40 секунд.

ПРИМЕЧАНИЕ: Значение скорости движения,
хранящееся в памяти должно быть не ниже
25 км/час.

Описание

Система состоит из следующих элементов:

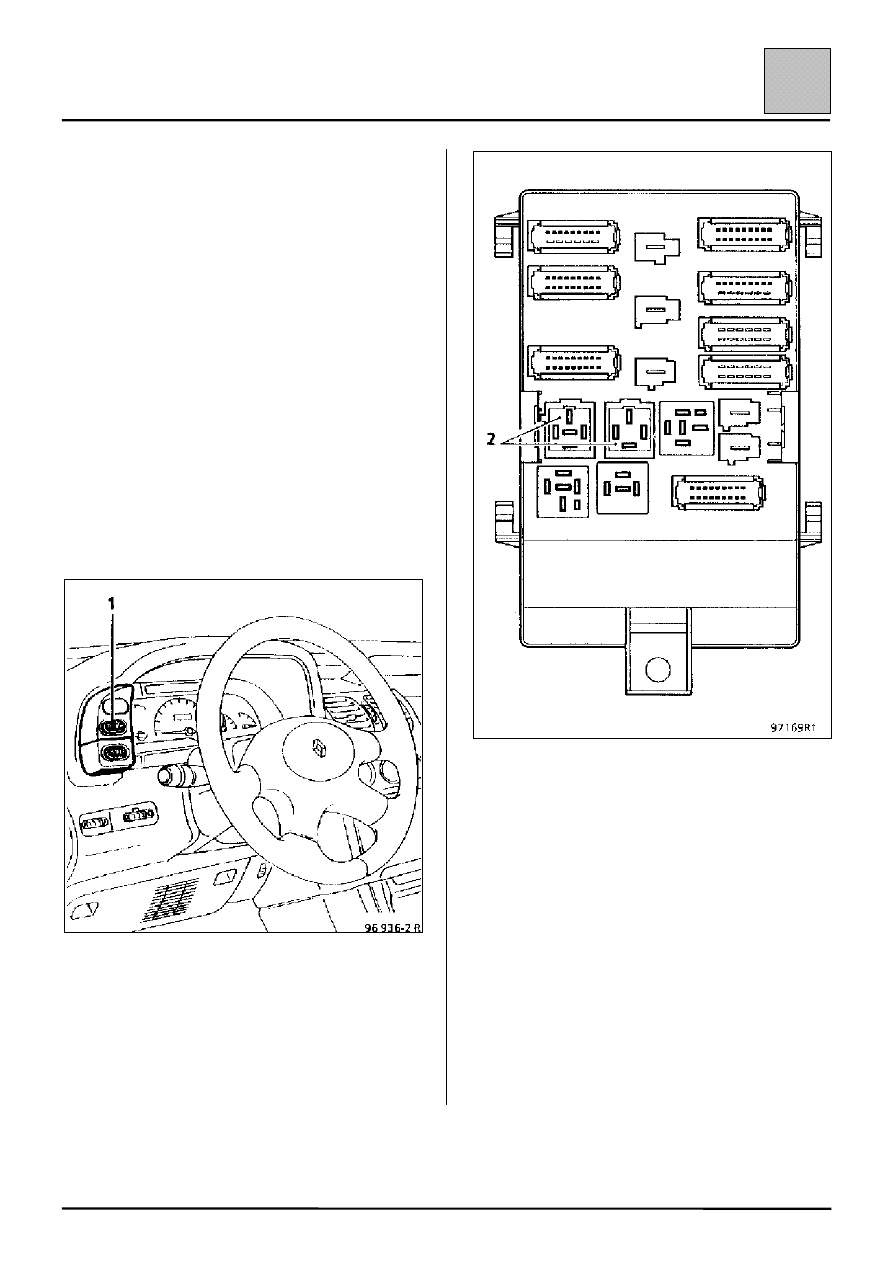

– Выключатель (1), при помощи которого

осуществляется включение системы.

– Зуммер- сигнализатор превышения заданной

скорости движения (2), расположенный в блоке
реле (для моделей без речевого синтезатора).

ПРИМЕЧАНИЕ: В моделях, оборудованных
речевым синтезатором, звуковая сигнализация
осуществляется подачей соответствующего
речевого сообщения.

Регистрация в памяти требуемой скорости
движения

• Установите скорость движения, которую

требуется зарегистрировать в памяти (выше
25 км/час).

• Нажмите выключатель (1) (при этом должна

включиться контрольная лампа, встроенная в
выключатель).

После этого значение скорости будет находиться
в памяти даже после выключения зажигания.

Для того, чтобы удалить из памяти хранящееся
там значение скорости, следует повторно нажать
на выключатель (1) (при этом контрольная лампа,
встроенная в выключатель, погаснет).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Зуммер- сигнализатор превышения заданной скорости движения

83-131

83

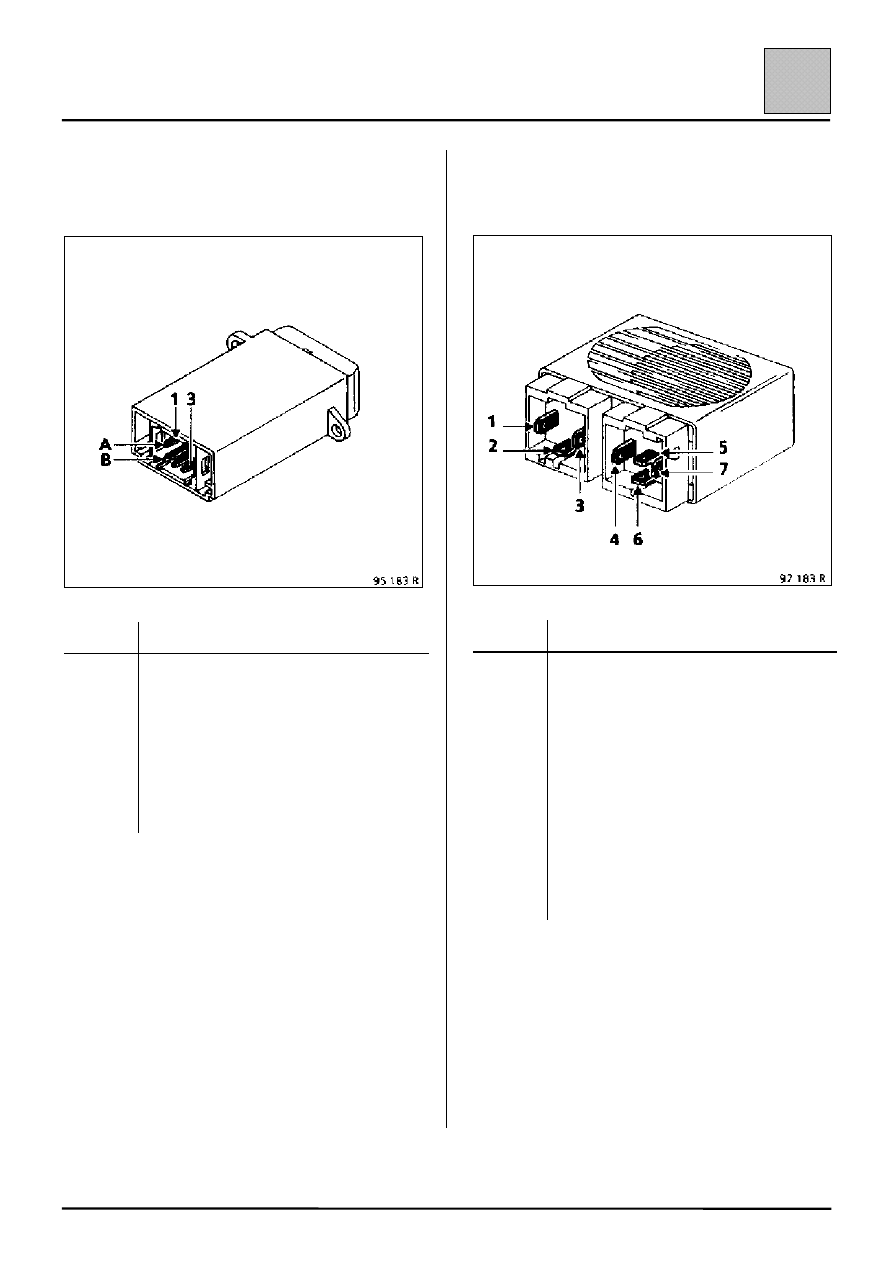

ПОДКЛЮЧЕНИЕ

Выключатель управления системой.

Контакт

Назначение

A1

Масса

A3

Программирование вкл./выкл.

B1

«+» освещение

B2

«+» после замка зажигания

B3

Не используется

Зуммер сигнализатор превышения заданной
скорости движения (автомобиль без речевого
синтезатора)

Контакт

Назначение

1

«+» габаритные огни

2

Сигнал концевого выключателя
двери

3

«+» после замка зажигания

4

«+» до замка зажигания

5

Датчик скорости движения

6

Масса

7

Программирование вкл./выкл.

ПРИМЕЧАНИЕ: В данных моделях зуммер-
сигнализатор «освещение включено» объединен с
зуммером сигнализатором превышения заданной
скорости.

Для моделей, оборудованных речевым
синтезатором

Сигнал «программирования
отключения/включения» подается на контакт 22
синего разъема приборного щитка.
