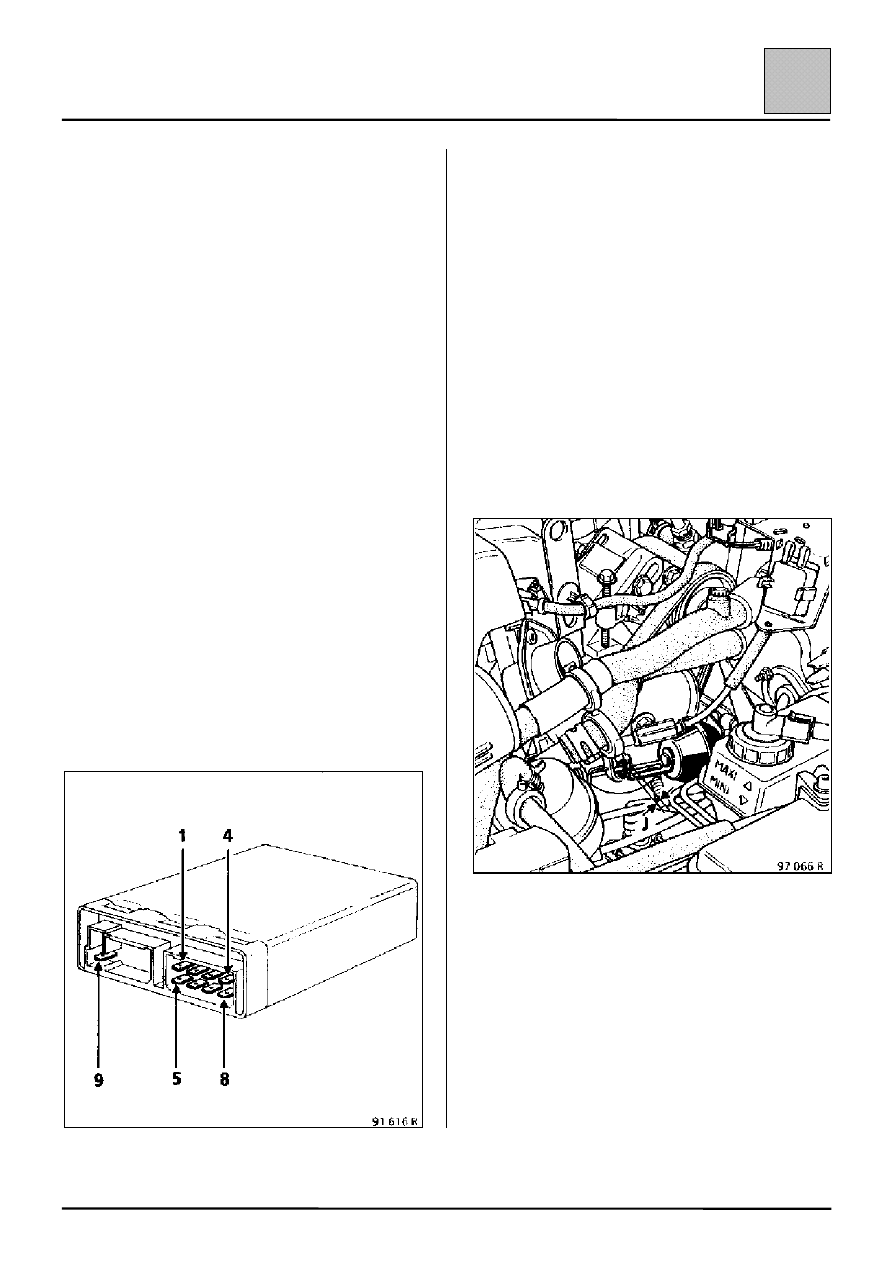

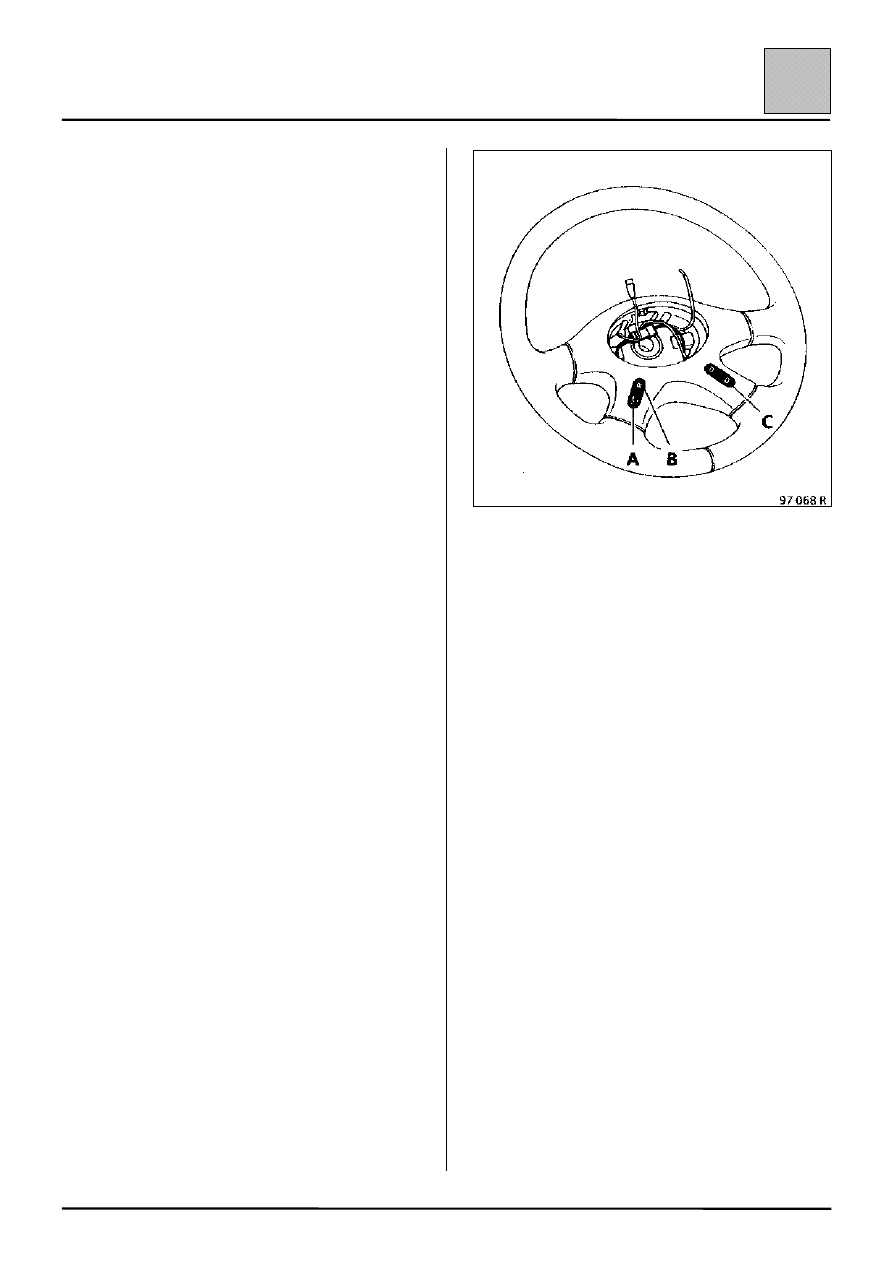

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ Круиз-контроль 83-121 83 Принцип действия: При включении зажигания напряжения «+» после замка зажигания поступает на выключатель круиз- контроля. Кроме того, при включенном зажигании напряже- ние «+» после замка зажигания поступает на контакт 5 компьютера круиз-контроля, а также на контакторы выключения круиз-контроля и контактор педали сцепления. Контакторы выключения круиз-контроля и контак- тор педали сцепления, напряжение на которые подается последовательно, обеспечивают питание вакуумного насоса, предохранительного и электромагнитного клапана и контакта 7 компьютера. Система круиз-контроля контролирует два параметра: 1) Фактическую скорость движения автомобиля, измеряемую датчиком скорости. 2) Запомненную заданную скорость движения на Указанные параметры непрерывно сравниваются для управления вакуумным насосом, создающим разрежение в пневмоцилиндре, который в свою очередь воздействует на привод управления дроссельной заслонкой. Стабильность скорости автомобиля (регулируе- мой скорости) обеспечивается импульсными управляющими сигналами массы вакуумного насоса или встроенного в него регулировочного электромагнитного клапана. ПРИМЕЧАНИЕ: Предохранительный электромагнитный клапан обеспечивает сообщение с атмосферой при отсутствии сигнала массы. Указанный сигнал, управляющий клапаном, передается компьютером системы круиз-контроля при скорости движения автомобиля не ниже 40 км/час. Регулирование: После нажатия на выключатель круиз-контроля +! V ) (скорость движения автомобиля должна быть не ниже 40 км/час). Напряжение 5 Вольт с контакта 3 компьютера будет поступать на резистор сопротивлением 100 Ом. Данная скорость движения автомобиля запоминается и поддерживается автоматически, без нажатия на педаль акселератора. Теперь скорость движения можно увеличить либо путем нажатия левой части переключателя А +! V ), либо путем нажатия педали акселератора, а когда будет достигнута желаемая скорость, +! V ), чтобы сохранить ее в памяти. ПРИМЕЧАНИЕ: Запомненную скорость движения можно увели- чить путем нажатия на педаль акселератора. При отпускании педали автомобиль возвращается к запрограммированной скорости движения. Запоминание скорости может осуществляться, начиная со скорости 40 км/час. Способы обеспечения безопасности: Безопасность движения обеспечивается: – двумя контакторами выключения круиз- контроля, – контактором педали сцепления (только для механических коробок передач). При нажатии на педаль тормоза или сцепления прекращается подача напряжения (+) в цепь защиты компьютера (поступающего с контакта 5 предохранительного клапана и вакуумного насоса. Компьютер отключает массу на контакте 1, подавая питание на контакт 1 электромагнитного предохранительного клапана, в результате чего обеспечивается сообщение с атмосферой пневматического контура; поддержание заданной скорости движения при этом прекращается. Второй контактор выключения круиз-контроля подает сигнал «Стоп» (+) на контакт 2 компью- тера, обеспечивая таким образом второй уровень защиты. |
