ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Переключатель стеклоочистителя

84-1

84

СНЯТИЕ-УСТАНОВКА

Снятие
Отсоедините аккумуляторную батарею.
Снимите:
– рулевое колесо (передние колеса должны

быть установлены для движения по прямой);

– два облицовочных кожуха рулевой колонки в

соответствими с указаниями раздела «Снятие
приборной панели» (см. раздел 83).

Отсоедините разъем переключателя
стеклоочистителя.

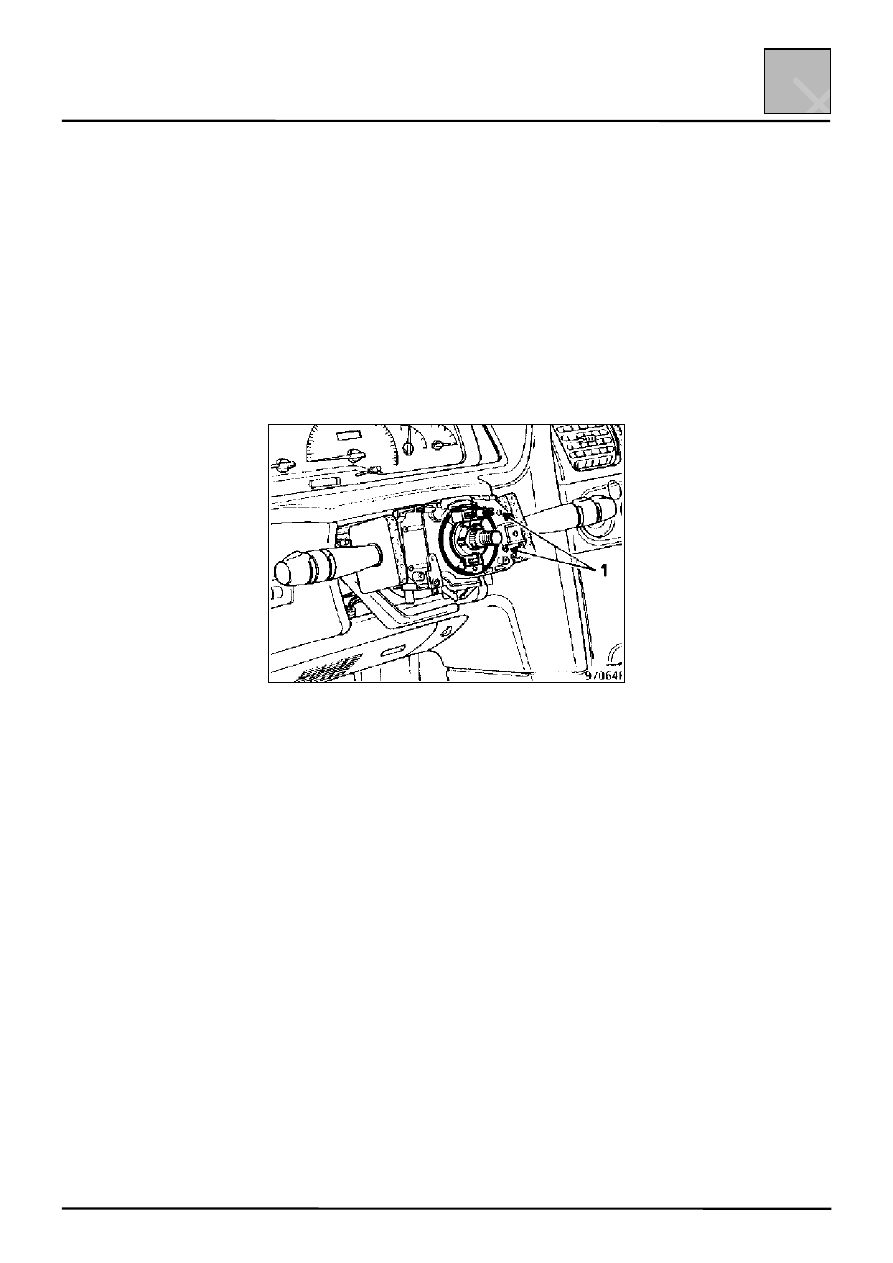

Удалите два винта (1) и, сдвинув переключатель
вправо, снимите его.

ПРИМЕЧАНИЕ: В моделях, оборудованных
подушкой безопасности, гайку крепления
рулевого колеса следует заменять на новую при
каждой сборке (новая гайка имеет капсулу с
клеем-герметиком).

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Переключатель стеклоочистителя

84-2

84

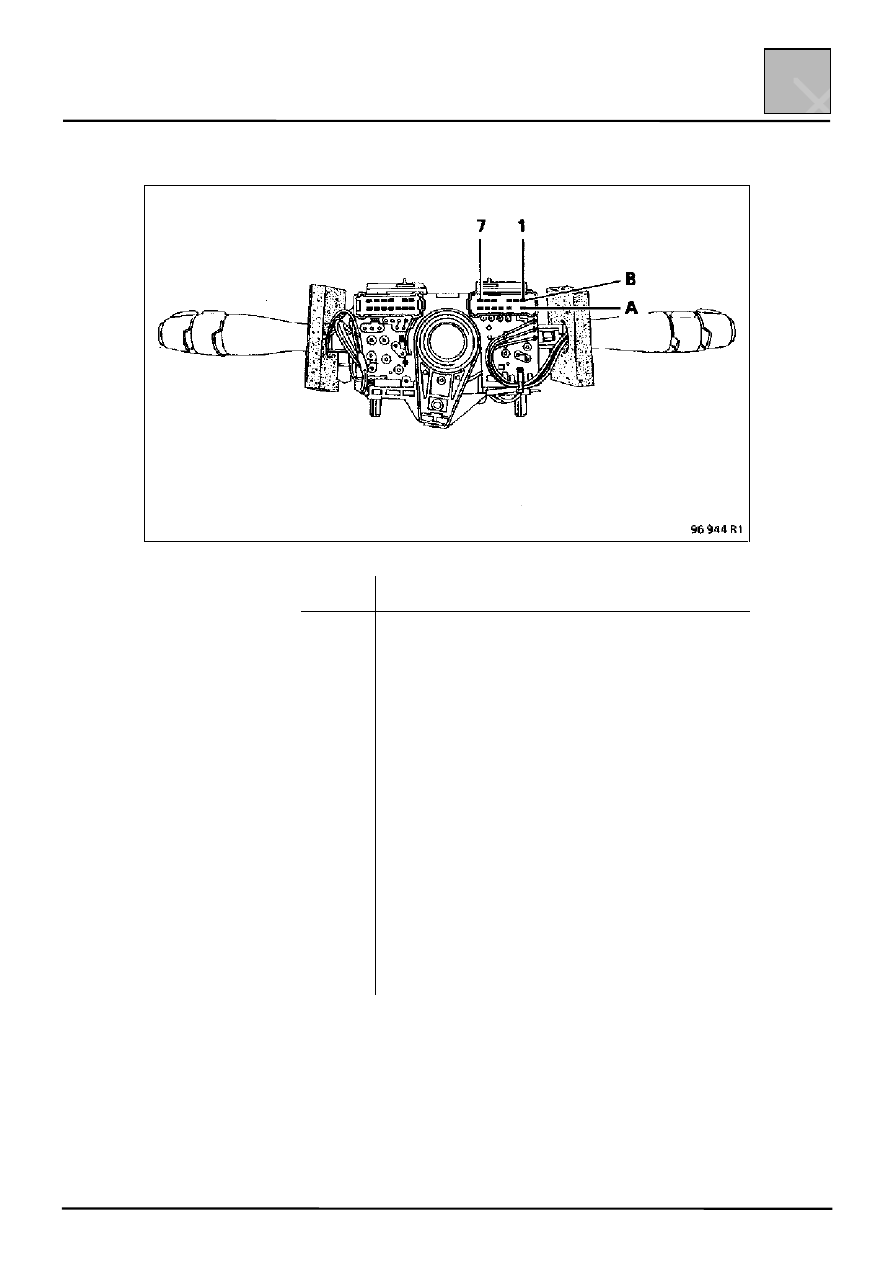

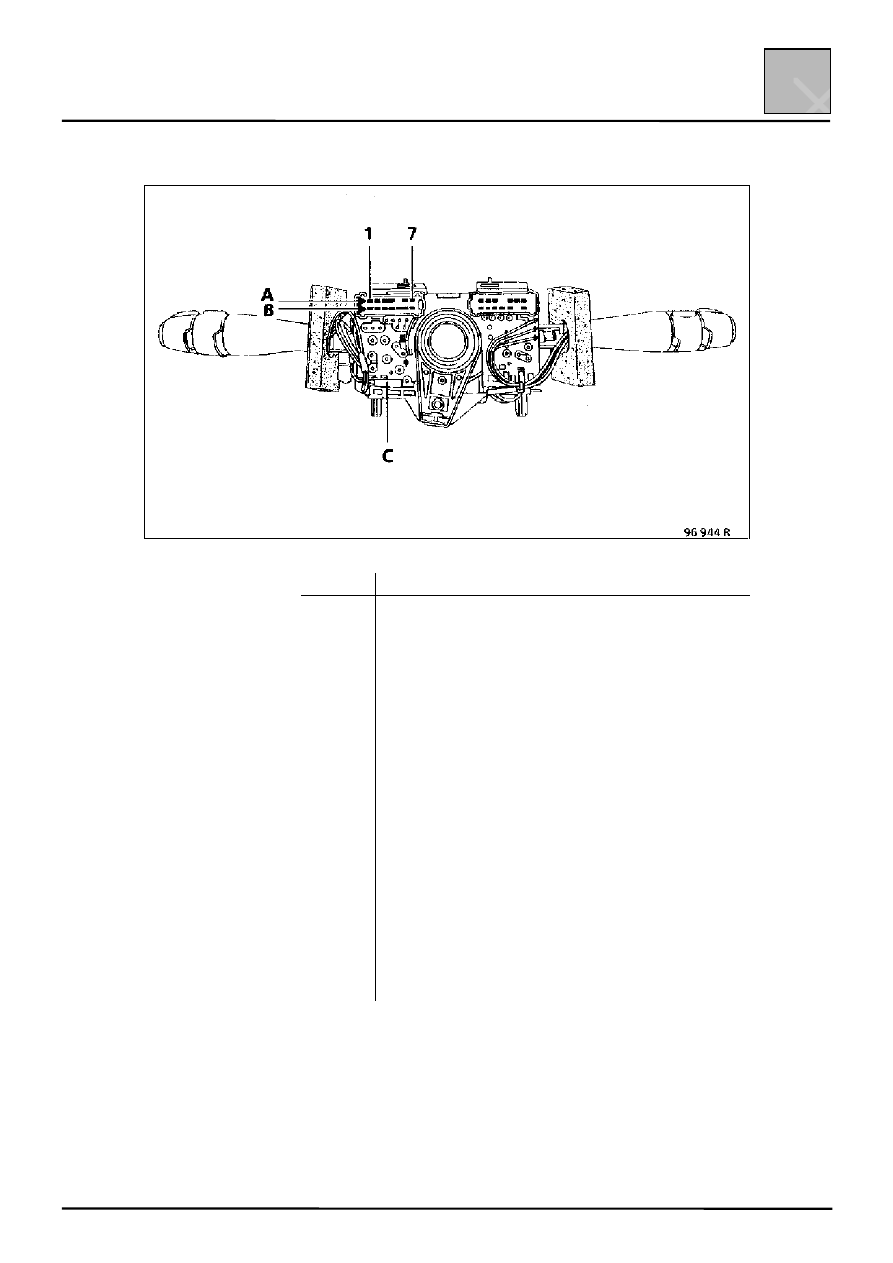

ПОДКЛЮЧЕНИЕ (для моделей в полной комплектации)

Контакт

Назначение

А1

Реле-прерыватель очистителя ветрового стекла

А2

Большая скорость работы стеклоочистителя

А3

Малая скорость работы стеклоочистителя

А4

Насос омывателя ветрового стекла

А5

Не используется

А6

Реверс электромагнитного торможения
электродвигателя очистителя ветрового стекла

А7

«+» после замка зажигания, стеклоочиститель
ветрового стекла

В1

Насос омывателя заднего стекла

В2

Реле-прерыватель очистителя заднего стекла

В3

Реверс электромагнитного торможения
электродвигателя очистителя заднего стекла

В4

«+» после замка зажигания, стеклоочиститель
заднего стекла

В5

Масса кнопки управления выводом данных на
дисплей бортового компьютера

В6

Кодированный сигнал системы впрыска

В7

Кнопка управления выводом данных на дисплей
бортового компьютера

ПРИМЕЧАНИЕ: Сопротивление переменного резистора реле-прерывателя стеклоочистителя замеряется

между контактами А1 и А7.
Положения:

Исходное положение

≈ 10 кОм

1-ое положение

≈ 8 кОм

2-ое положение

≈ 5 кОм

3-е положение

≈ 2,5 кОм

4-ое положение

≈ 0 Ом

Проверьте правильность подсоединения 2-контактного разъема (С).

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Подрулевой переключатель света фар

84-3

84

СНЯТИЕ И УСТАНОВКА

Снятие
Отсоедините аккумуляторную батарею.
Снимите:
– рулевое колесо (передние колеса должны

быть установлены для движения по прямой);

– два облицовочных кожуха рулевой колонки, в

соответствии с указаниями раздела «Снятие
приборной панели» (см. раздел 83).

Отсоедините разъем подрулевого переключателя
света фар.

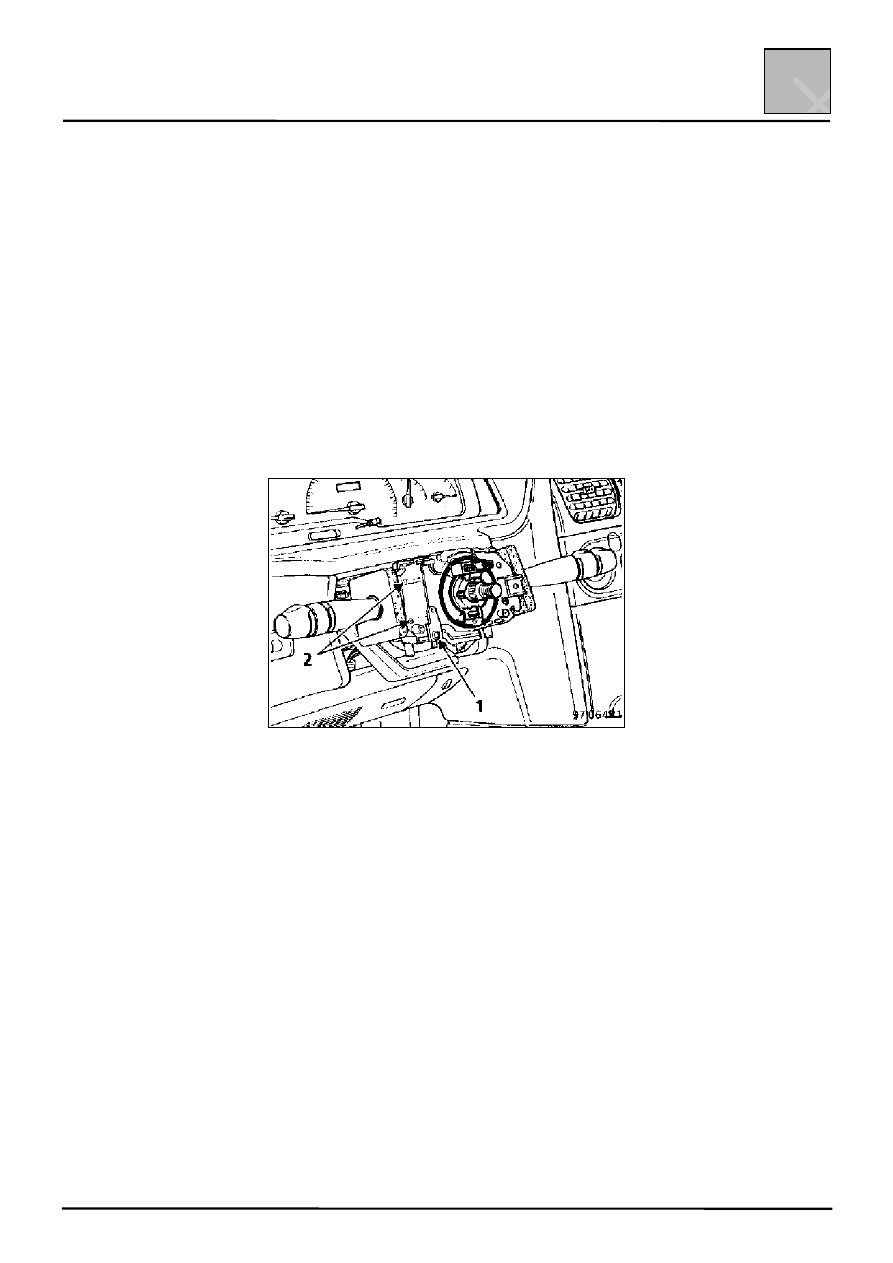

Снимите:
– два подвижных контакта звукового сигнала,

удалив болт (1);

– два крепежных болта (2) и, сдвинув подруле-

вой переключатель влево, снимите его.

ПРИМЕЧАНИЕ: В моделях, оборудованных
подушкой безопасности, гайку крепления
рулевого колеса следует заменять на новую при
каждой сборке (новая гайка имеет капсулу с
клеем-герметиком).

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Подрулевой переключатель света фар

84-4

84

ПОДКЛЮЧЕНИЕ (для моделей в полной комплектации)

Контакт

Назначение

А1

Противотуманные фары

А2

Не используется

А3

Задний противотуманный фонарь

А4

Звуковой сигнал

А5

Указатели правого поворота

А6

Реле прерыватель указателей поворота и
аварийной сигнализации

А7

Указатели левого поворота

В1

Габаритные огни

В2

«+» после замка зажигания, габаритные огни

В3

«+» после замка зажигания, ближний свет фар

В4

Не используется

В5

Ближний свет фар

В6

«+» после замка зажигания, дальний свет фар

В7

Дальний свет фар
