ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Часы

84-25

84

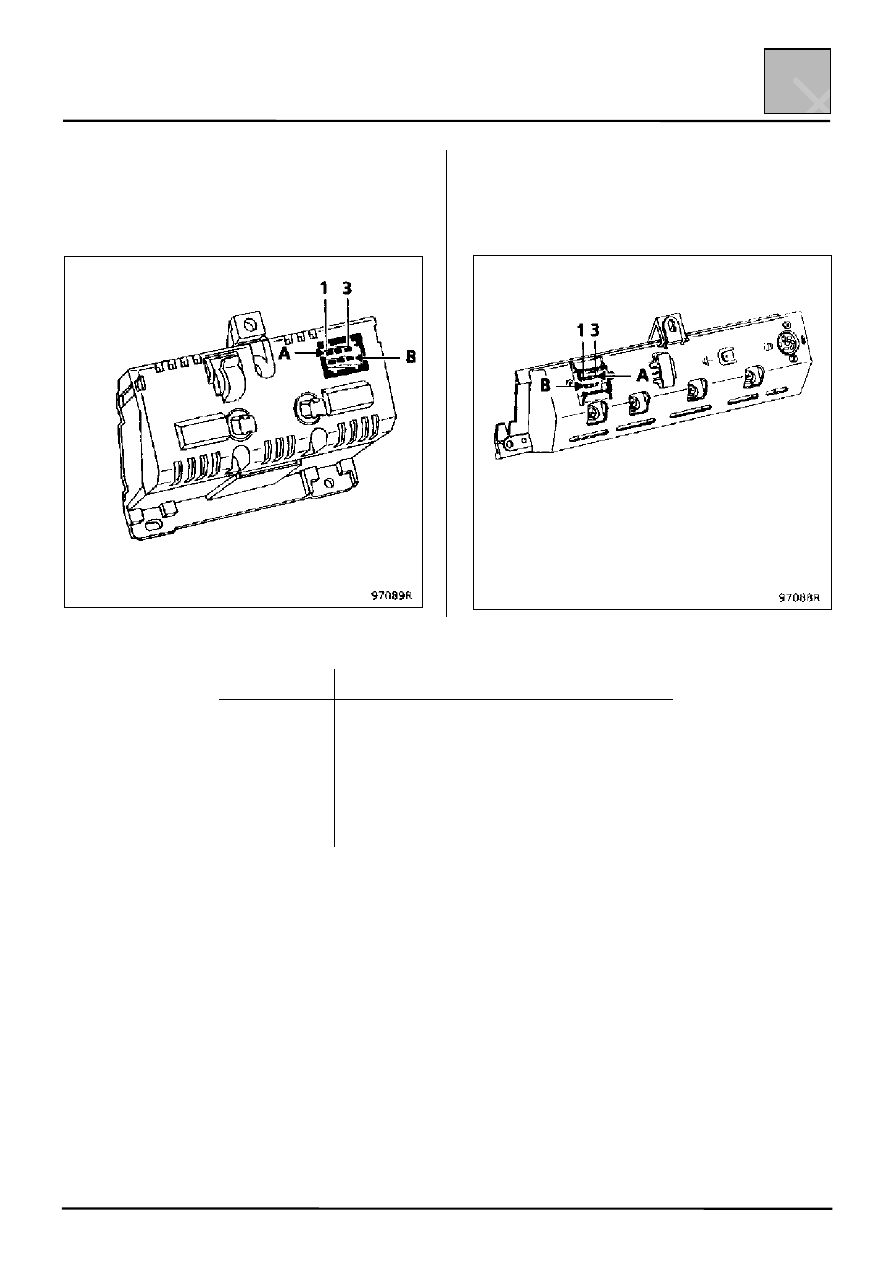

ПОДКЛЮЧЕНИЕ (для моделей в полной
комплектации)

Часы без радиоприемника

Часы, встроенные в радиоприемник

Контакт

Назначение

А1

Датчик температуры окружающего воздуха

А2

«+» реле переключения освещения
день/ночь

А3

«+» освещение

В1

«+» после замка зажигания

В2

Масса

В3

«+» потребителей электроэнергии

ПРИМЕЧАНИЕ: Клеммы контактов А1 и В2 (разъем
приборной панели) позолочены.

СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель ветрового стекла

85-1

85

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ

ИНСТРУМЕНТ

Ele. 1294

Приспособление для снятия
рычагов стеклоочистителя

СНЯТИЕ ПРИВОДА СТЕКЛООЧИСТИТЕЛЯ В
СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ

Убедитесь в том, что моторедуктор находится в
положении, соответствующем исходному
положению щеток на ветровом стекле.
Отсоедините аккумуляторную батарею.
Отметьте исходное положение рычагов
стеклоочистителя.

ПРИМЕЧАНИЕ: В нижней части ветрового стекла
имеются две установочные метки в виде линии из
трех точек. Метки служат для правильной
установки рычагов стеклоочистителя в исходное
положение.

Откройте капот.

Снимите:
– колпачки с гаек рычагов стеклоочистителя;
– две гайки крепления рычагов

стеклоочистителя.

При помощи приспособления Ele. 1294, в
соответствии с технической нотой 1953, снимите
рычаги стеклоочистителя с осей.

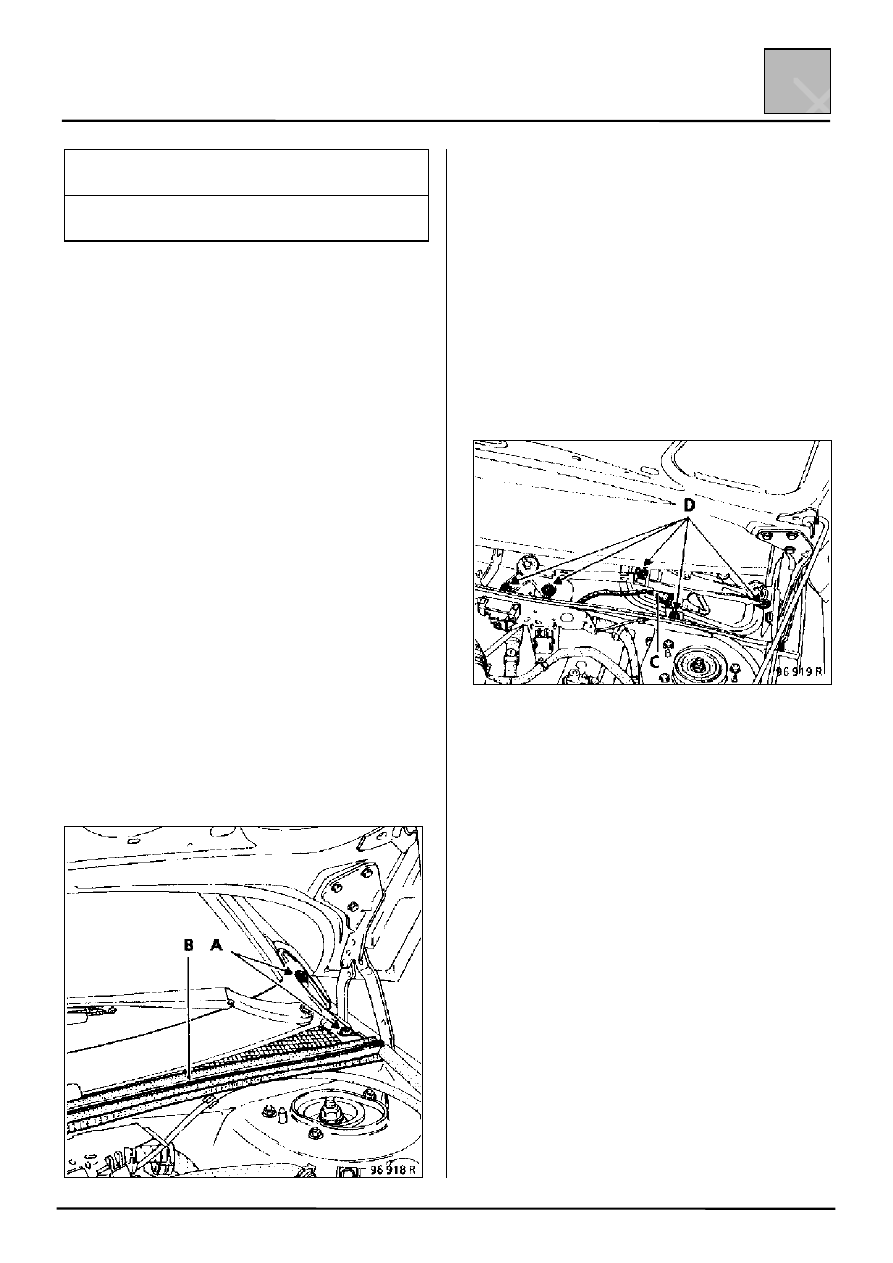

Снимите:
– четыре крепежных винта (А) решетки ниши

воздухозабора;

– уплотнитель (В).

Освободите решетку ниши воздухозабора со
стороны уплотнителя для того, чтобы освободить
пластмассовые фиксаторы, входящие под
ветровое стекло, при этом не повредите
фиксаторы.

Отсоедините трубки жиклеров омывателя стекла.

Снимите решетку ниши воздухозабора.

Отсоедините разъем (С) электродвигателя
стеклоочистителя ветрового стекла.

Удалите пять болтов (D), крепящих привод
стеклоочистителя в сборе с электродвигателем.

УСТАНОВКА

Установите привод стеклоочистителя в сборе с
электродвигателем и подсоедините разъем (С).

Перед установкой рычагов стеклоочистителя
убедитесь, что моторедуктор находится в
положении, соответствующем исходному
положению щеток на ветровом стекле.

При помощи металлической щетки зачистите
шлицы осей рычагов.

Установите рычаги стеклоочистителя так, чтобы
щетки расположились по меткам в нижней части
ветрового стекла.

Установите новые гайки и при помощи
динамометрического ключа затяните их с
моментом 20 Нм (±10%).

Наденьте на гайки колпачки.

СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель ветрового стекла

85-2

85

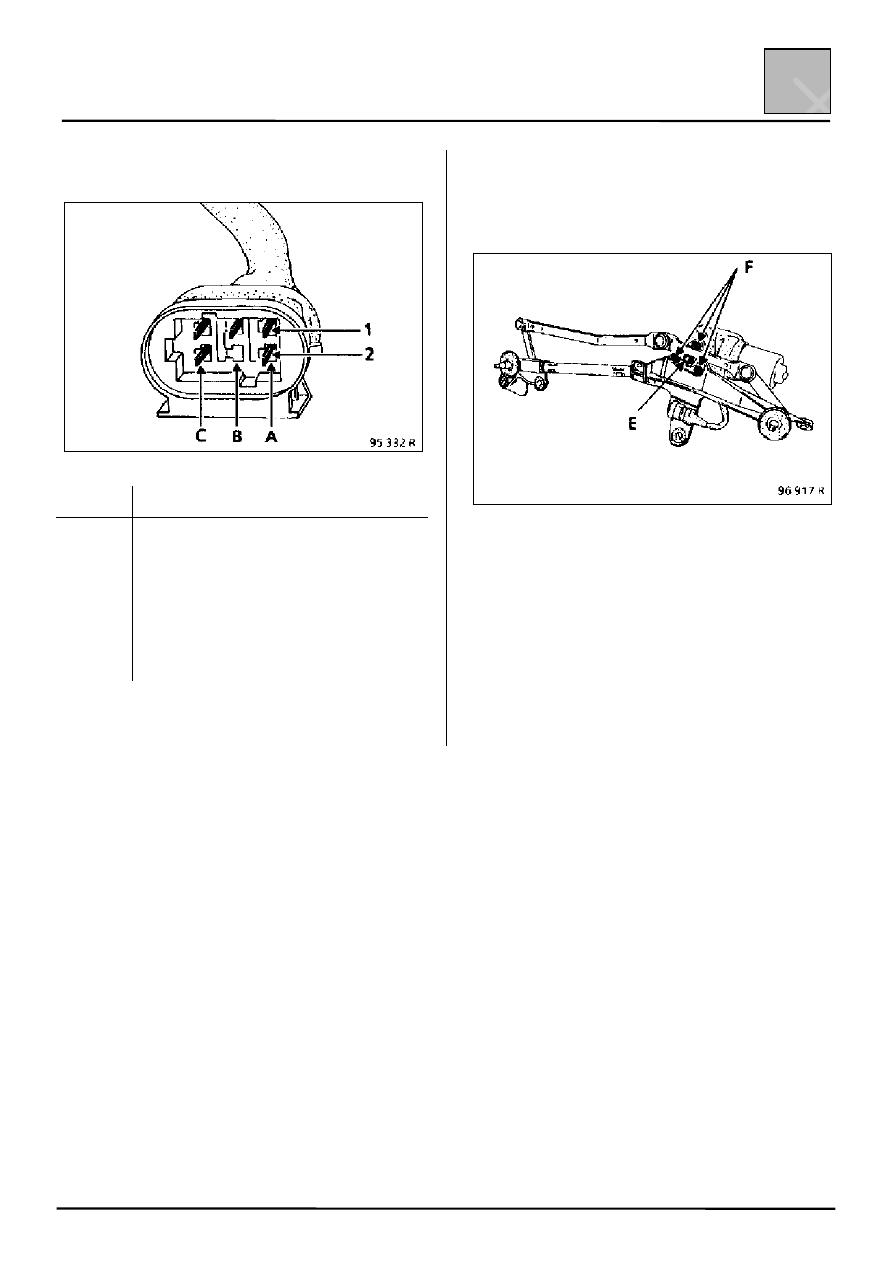

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Малая скорость

A2

Реверс электромагнитного
торможения электродвигателя

B1

Большая скорость

B2

Не используется

С1

«+» реверс электромагнитного
торможения

С2

Масса

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Снимите привод стеклоочистителя с электро-
двигателем в сборе, как было описано выше.

Снимите:
– гайку валика (Е) электродвигателя и, отметив

положение тяги, снимите ее;

– три гайки (F), крепящие электродвигатель.

Отсоедините разъем электродвигателя и снимите
электродвигатель.

УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ

Установите тягу так, чтобы она совпала с меткой,
нанесенной при снятии тяги.
