КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Речевой синтезатор

83-105

83

ПОИСК НЕИСПРАВНОСТЕЙ (продолжение)

Условия срабатывания

речевого синтезатора

Контакт/Разъем

Назначение

Время

срабаты-

вания

Двигатель

работает

Автомобиль

движется

1/Синий

Адаптивный гидроусилитель рулевого
управления

5 с

Нет

Нет

2/Синий

Система впрыска

5 с

Нет

Нет

3/Синий

Автоматическая коробка передач

4 с

Да

Да

6/Синий

Зарядка аккумуляторной батареи

10 с

Да

Нет

7/Синий

Давление масла

2 с

Да

Нет

16/Синий

Левый фонарь стоп-сигнала

2 с

Нет

Нет

17/Синий

Стояночный тормоз

1 с

Нет

Да

18/Синий

Правый фонарь стоп-сигнала

2 с

Нет

Нет

23/Синий

Габаритные огни

4 с

Нет

Нет

1/Красный

АБС

4 с

Да

Да

3/Красный

Минимальный уровень тормозной
жидкости

2 с

Нет

Нет

12/Красный

Износ накладок тормозных колодок

30 с

Нет

Нет

13/Красный

Минимальный уровень жидкости в бачке
омывателя

30 с

Нет

Нет

14/Красный

Аамортизаторы с переменной жесткостью

4 с

Нет

Нет

18/Красный

Температура охлаждающей жидкости

1 с

Да

Нет

9/Зеленый

Багажное отделение

1 с

Нет

Да

10/Зеленый

Капот

1 с

Нет

Да

11/Зеленый

Правая задняя дверь

1 с

Нет

Да

12/Зеленый

Левая задняя дверь

1 с

Нет

Да

13/Зеленый

Правая передняя дверь

1 с

Нет

Да

14/Зеленый

Левая передняя дверь

1 с

Нет

Да

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Поиск неисправностей с помощью переносного

диагностического прибора XR25

83-106

83

ПОИСК НЕИСПРАВНОСТЕЙ В ПРИБОРНОМ ЩИТКЕ/РЕЧЕВОМ СИНТЕЗАТОРЕ

• Имитация работы системы с помощью переносного диагностического прибора XR25

Для того, чтобы вывести речевое сообщение, для которого необходима информация о частоте вращения
двигателя или скорости движения автомобиля, можно имитировать эту информацию с помощью прибора
XR25.

– Подсоедините прибор XR25 к диагностическому гнезду.

– Вставьте в прибор XR25 кассету (последнюю версию).

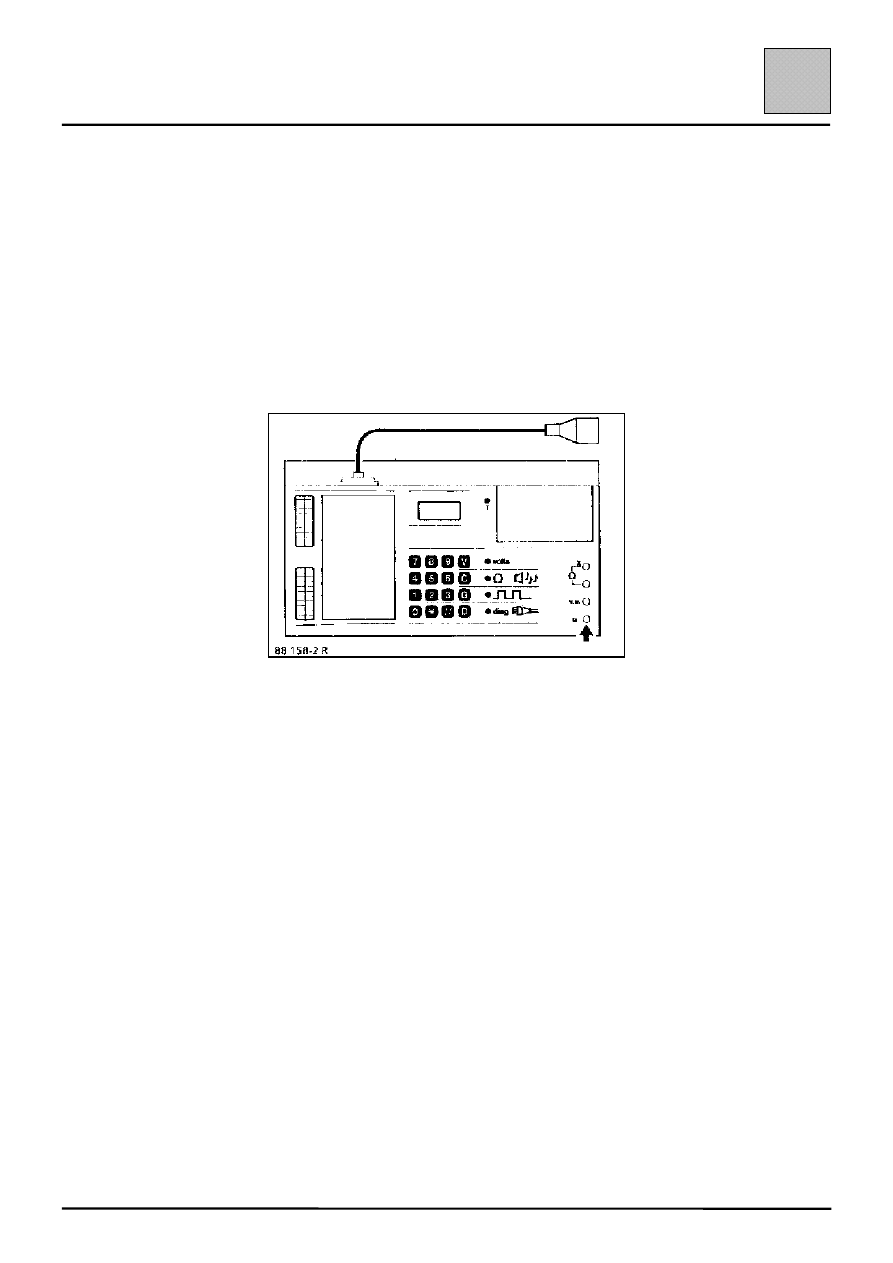

– Вставьте штекер соединительного шнура в синее гнездо (G) генератора импульсов прибора XR25.

– Другой конец шнура подсоедините к контакту:

• 14 синего разъема для получения информации о скорости движения автомобиля,

• 28 синего разъема для получения информации о частоте вращения коленчатого вала двигателя.

– На клавиатуре прибора XR25 нажмите клавишу G, а затем 6.

ПРИМЕЧАНИЕ:

Если при имитации рабочего режима выдается речевое сообщение, проверьте провода и их соединения, а
также надежность подключения разъемов в цепях соответствующих датчиков (частоты вращения
коленчатого вала двигателя и скорости движения автомобиля).

При получении сообщения об неисправностях в системе освещения проверьте блок контроля состояния
ламп.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Поиск неисправностей с помощью переносного

диагностического прибора XR25

83-107

83

ПОИСК НЕИСПРАВНОСТЕЙ В ПРИБОРНОМ
ЩИТКЕ/РЕЧЕВОМ СИНТЕЗАТОРЕ

При возникновении неисправности в речевом
синтезаторе поиск неисправности можно
выполнить с помощью переносного
диагностического прибора XR25.

СОЕДИНЕНИЕ

Установите кассету № 13 и соответствующий
диагностическую карту (№ 32).

– Подсоедините прибор XR25 к

диагностическому гнезду.

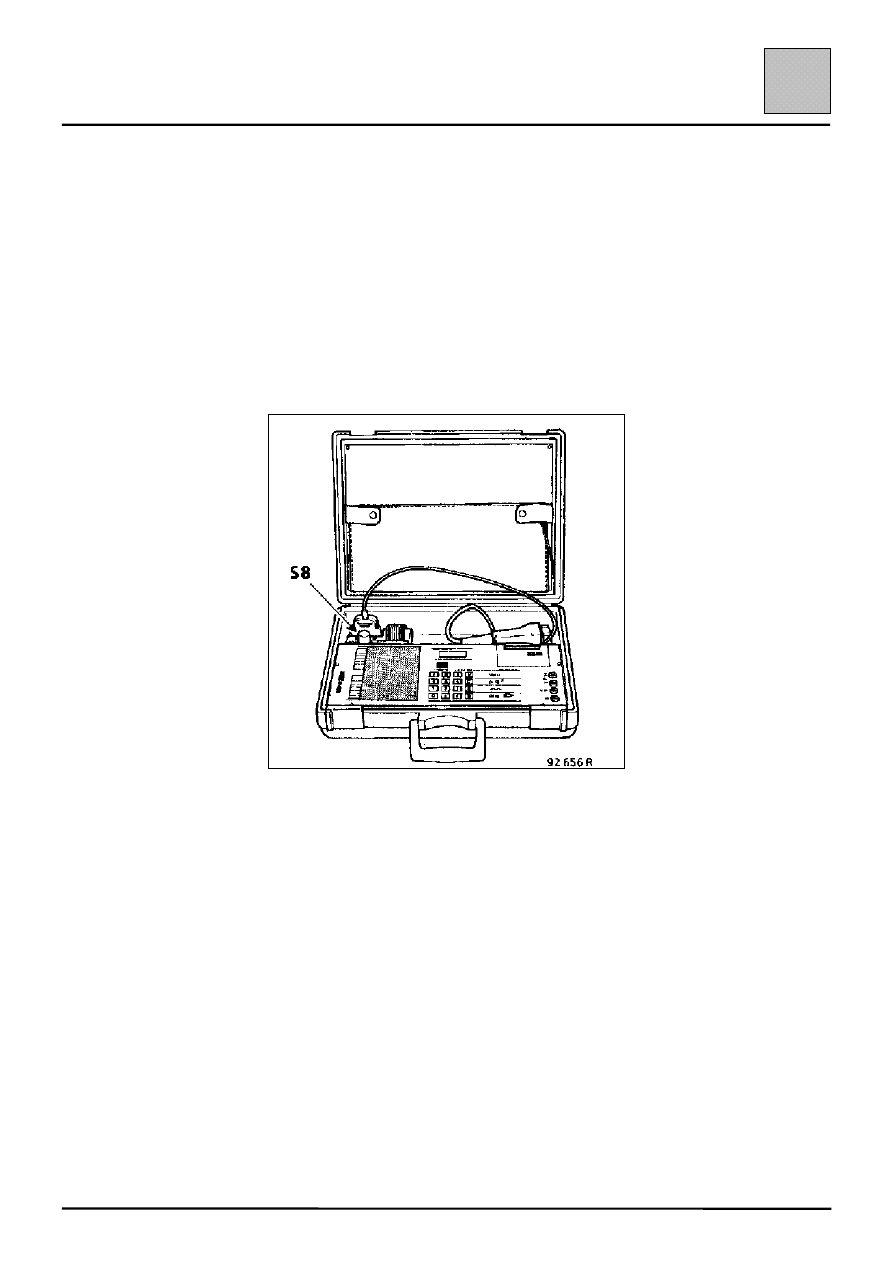

– Установите переключатель ISO в

положение S8.

– Включите зажигание.

– Введите код D20 запуска речевого

синтезатора.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Поиск неисправностей с помощью переносного

диагностического прибора XR25

83-108

83

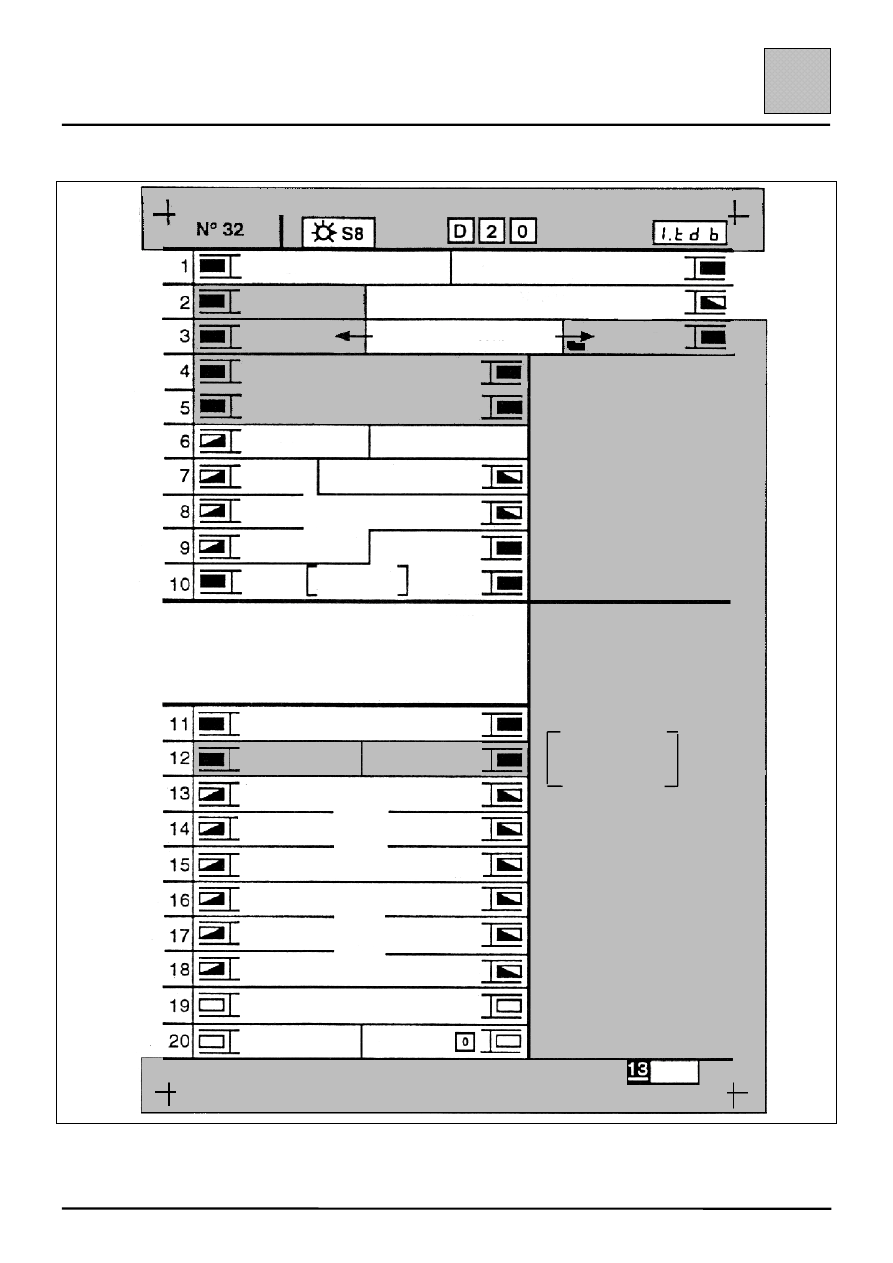

ПОИСК НЕИСПРАВНОСТЕЙ

Барграф на цветном фоне указывает неисправность.
Барграф на белом фоне указывает состояние.

Гаснет при рабо-

тающем двигателе

код:

показания:

+ ПОСЛЕ ЗАМКА ЗАЖИГАНИЯ

КОД ПРИНЯТ

НЕИСПРАВНОСТЬ ЭЛЕКТ-
РИЧЕСКИХ СОЕДИНЕНИЙ

ВКЛЮЧЕНЫ ГАБАРИТНЫЕ

ОГНИ

СВЕТИТСЯ ПРИ ВКЛЮЧЕНИИ
ГАБАРИТНЫХ ОГНЕЙ

ЛЕВЫЙ ФОНАРЬ

СТОП-СИГНАЛА

ПРИ НАЖАТИИ ПЕДАЛИ ОГНИ НЕ

ДОЛЖНЫ СВЕТИТЬСЯ

ПРАВЫЙ ФОНАРЬ
СТОП-СИГНАЛА

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (КОР. ЗАМЫКАНИЕ)

ТЕМПЕРАТУРА
МАСЛА *24

ДАТЧИК УРОВНЯ ТОПЛИВА
(ОБРЫВ)

УРОВЕНЬ
МАСЛА *25

ДОПОЛНИТЕЛЬНЫЕ ТЕСТЫ: #...

01

Код изготовителя

02

Язык

04

Модель двигателя

09

Число цилиндров

10

Круиз-контроль

ЭПБЗ ДИЗ. ДВ.

СВЯЗЬ С

СИСТЕМОЙ

ВПРЫСКА

ГАСНЕТ при

движении

ПОДСОЕДИНЕНИЕ

АВТОМАТИЧЕСКОЙ

КОРОБКИ ПЕРЕДАЧ

СВЯЗЬ С

СИСТЕМОЙ АБС

При включении

зажигания светится в

течение 3 секунд

Включение

регулируемых

амортизаторов

АДАПТИВНЫЙ

ГИДРОУСИЛИТЕЛЬ

ОТСУТСТВ. ПОДАЧИ

ТОПЛИВА

ДАВЛЕНИЕ

МАСЛА

ЗАРЯДКА

АККУМУЛЯТ.

БАТАРЕИ

ПРИБОРНЫЙ ЩИТОК/РЕЧЕВОЙ

СИНТЕЗАТОР

Очистка памяти

: G 0 **

Конец теста

: G 13 *

ЧАСТОТА ВРАЩЕНИЯ
ДВИГАТЕЛЯ < 500 ОБ/МИН

СКОРОСТЬ ДВИЖЕНИЯ

< 15 КМ/ЧАС

РАСХОД
ТОПЛИВА

ПЕРЕГРЕВ

ДВИГАТЕЛЯ

ИНФ. НА ДИСПЛ. БК.

КНОПКА «DIS» (ТОН)

КНОПКА «ПРЕВЫШЕНИЕ

СКОРОСТИ»

КНОПКА СБРОСА

БОРТОВОГО КОМПЬЮТЕРА

СТОЯНОЧНЫЙ ТОРМОЗ

ВКЛЮЧЕН

КНОПКА «REP»

(Повтор)

ЛЕВАЯ ПЕРЕДНЯЯ ДВЕРЬ

ПРАВАЯ ПЕРЕДНЯЯ ДВЕРЬ

ЗАДНЯЯ ЛЕВАЯ ДВЕРЬ

ЗАДНЯЯ ПРАВАЯ ДВЕРЬ

КАПОТ

КРЫШКА БАГАЖНИКА

МИНИМ. УРОВЕНЬ
ТОРМОЗНОЙ ЖИДКОСТИ

МИН. УРОВЕНЬ ЖИДКОСТИ

В БАЧКЕ ОМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

КОНТРОЛЬНАЯ ЛАМПА

ИЗНОСА НАКЛАДОК

ТОРМОЗНЫХ КОЛОДОК

ПАМЯТЬ XR25

РУС.

РЕЖИМ КОНТРОЛЯ: G
(при остановленном двигателе)

G1*b*

Параметры, соответ-
ствующие числу цилиндров
двигателя

b = 4,5 или 6 цил.

Для модели SAGEM
устанавливается только
один раз.
