СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Конденсор

62-128

62

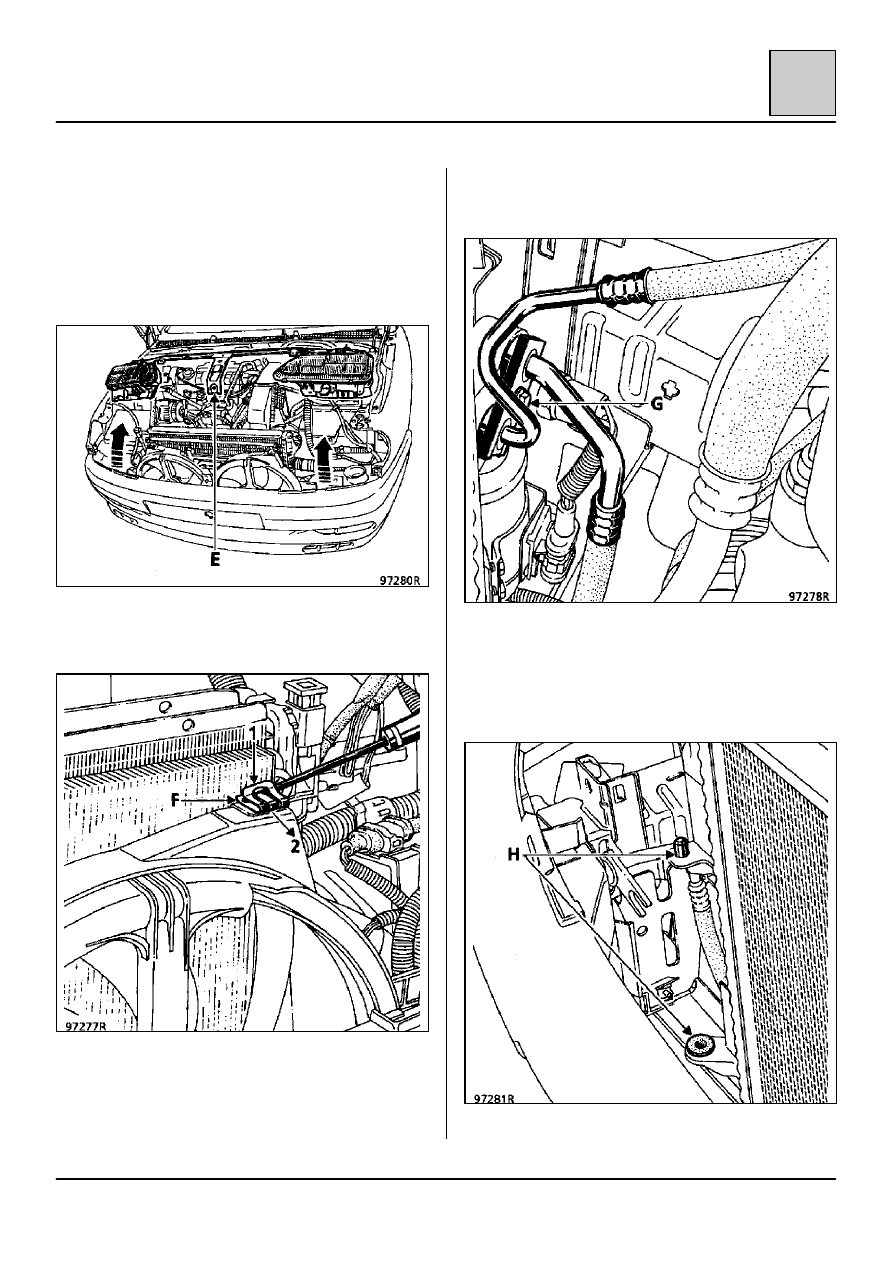

После вывинчивания последнего крепежного
винта (Е) отсоедините панель передних фонарей
от кузова и положите все на двигатель так, как
это указано на рисунке.

ВАЖНОЕ ЗАМЕЧАНИЕ: для выполнения этой
операции необходимо защитить края крыльев
чехлами или тканью.

Затем снимите:
– крепежные крючки (F), приподняв отверткой

верхнюю часть (1) и потянув их назад (2),

– обе трубки баллона ресивера-осушителя,

отвернув винт (G) (сохраните
герметизирующие прокладки и заглушите
трубки пробками;

эта предосторожность необходима, так как в
системе применяется масло PAG, которое
очень гигроскопично).

Отсоедините разъем трехфункционального реле
давления.

Извлеките вентилятор /конденсор в сборе,
вынимая его вверх, предварительно сняв с
четырех центрирующих штифтов (Н).

Отсоедините вентилятор от конденсора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Конденсор

62-129

62

УСТАНОВКА

Установку осуществляйте в порядке, обратном
снятию.

При подсоединении трубопроводов к ресиверу-
осушителю необходимо смазать прокладки
маслом, применяемым для компрессора.

Заправьте контур хладагентом с помощью
заправочной станции (методика описана в
инструкции Новый хладагент R134a).

Напоминание о количестве: 800

rrrr 25 г

ВАЖНОЕ ЗАМЕЧАНИЕ: строго соблюдайте
указания по дозаправке масла после вскрытия
контура кондиционера, указанные в инструкции
Новый хладагент R134a.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компрессор

62-130

62

ДВИГАТЕЛЬ F

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Слейте хладагент из контура с помощью
заправочной станции (см. методику, описанную в
инструкции Новый хладагент R134а).

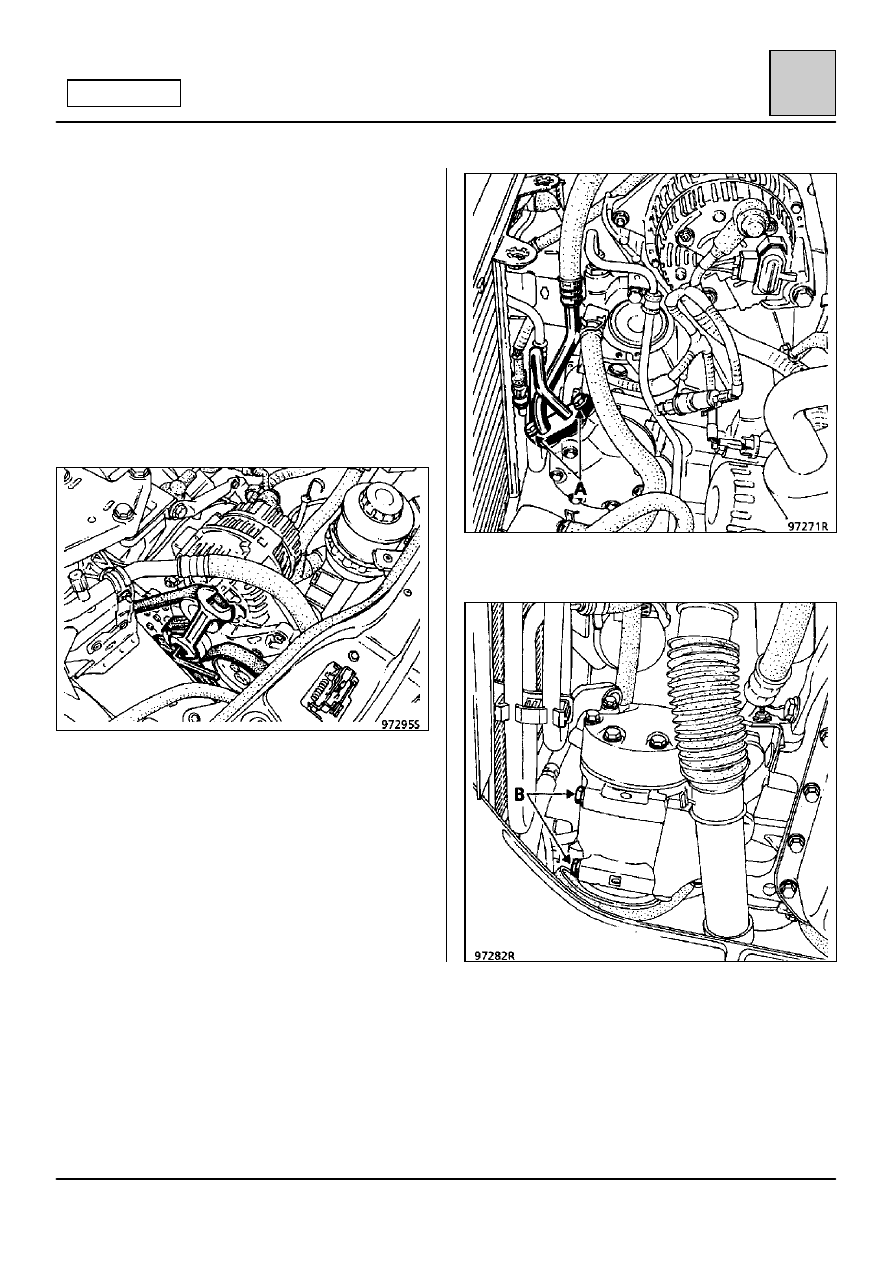

Отпустите винт с шестигранным гнездом (на 7 мм
относительно плоскости), которым крепится шкив
натяжения ремня, и с помощью плоского гаечного
ключа (на 22 мм) ослабьте ремень.

Необходимо отметить, что любой
вытянувшийся ремень необходимо заменить
(см. следующую главу Натяжение ремня).

Отсоедините провод питания муфты включения
компрессора.

Снимите:
– трубопроводы компрессора (два винта (А));

– четыре винта (В) крепления компрессора и

снимите его.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компрессор

62-131

62

ДВИГАТЕЛЬ F

УСТАНОВКА

Если компрессор заменяется, то при
установке следует помнить, что он
поставляется заправленным маслом.

ВАЖНОЕ ЗАМЕЧАНИЕ: строго соблюдайте
указания по дозаправке масла при вскрытии
контура кондиционера, приведенные в инструкции
Новый хладагент R134a).

Установку осуществляйте в порядке, обратном
снятию.

При подключении трубопроводов к компрессору
необходимо смазать прокладки маслом,
применяемым для компрессора.

Порядок установки ремня приведен в
следующей главе.

Заправьте контур хладагентом с помощью
заправочной станции (методика описана в
инструкции Кондиционирование воздуха — Новый
хладагент R134a).

Напоминание о количестве: 800

rrrr 25 г
