СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-116

62

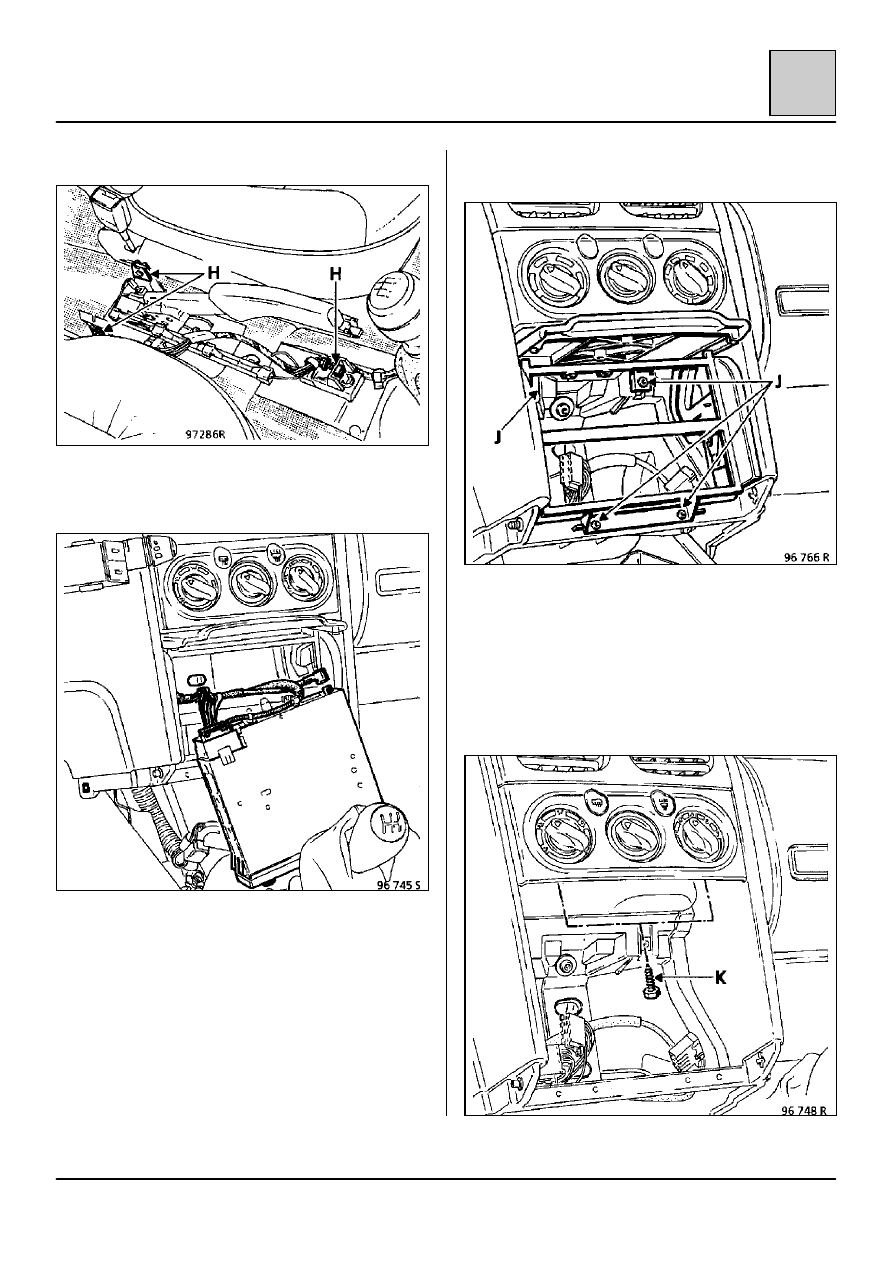

Три фиксатора (Н) остаются на автомобиле.

Снимите:
– автомагнитолу, если она установлена на

автомобиле,

– кронштейн автомагнитолы, вывернув четыре

винта крепления (J),

– оба винта (К) крепления панели управления и

отсоедините последнюю от панели приборов.

ПРИМЕЧАНИЕ:
– в модификациях с автоматическим

кондиционером необходимо отсоединить и
снять панель управления.

– в остальных модификациях панель может не

сниматься.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-117

62

Снимите:

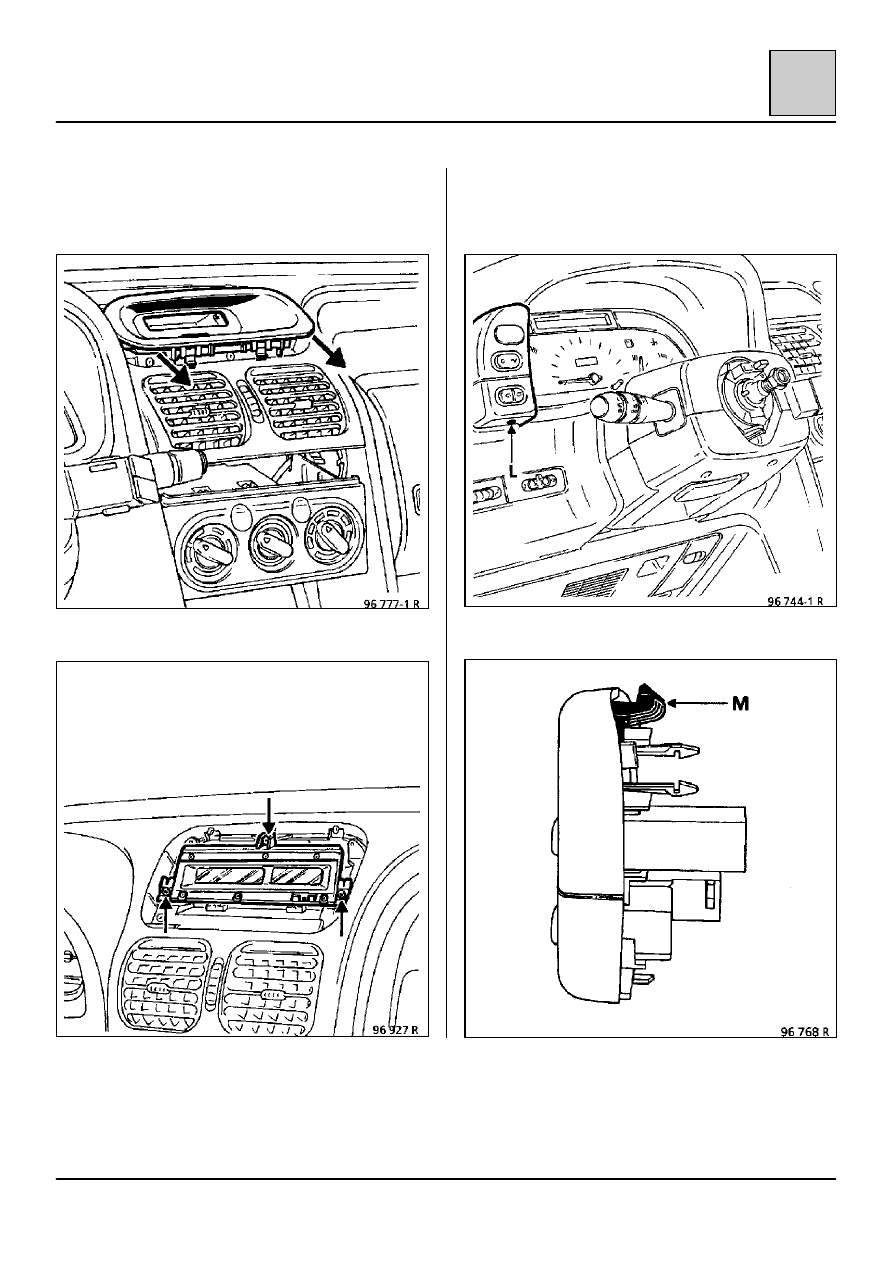

– экран часов, освободив зажимы крепления в

нижней части и потянув его на себя,
освободите от фиксаторов,

– часы (три винта «торкс»),

– нижний винт (L) крепления блока

выключателей и выньте блок, потянув вниз,
чтобы освободить выступ (М).

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-118

62

Снимите:

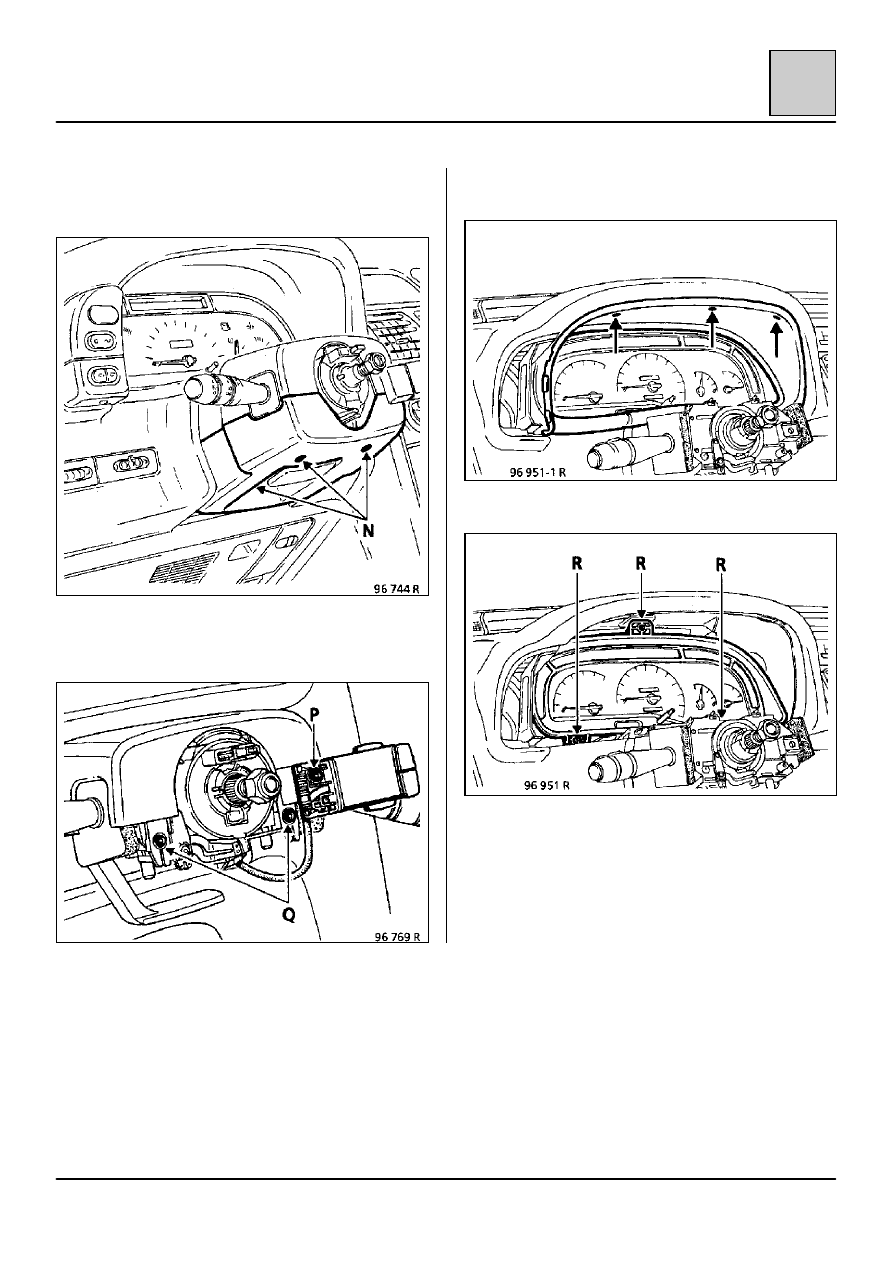

– полукожух под рулевым колесом, отвернув три

винта (N),

– крышку блока управления радиоаппаратурой и

отверните винт (Р) крепления этого блока,

– верхний полукожух, отвернув два винта (Q),

– внутренний козырек панели приборов,

отвернув три верхних винта крепления,

– панель приборов, отвернув три винта (R).

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-119

62

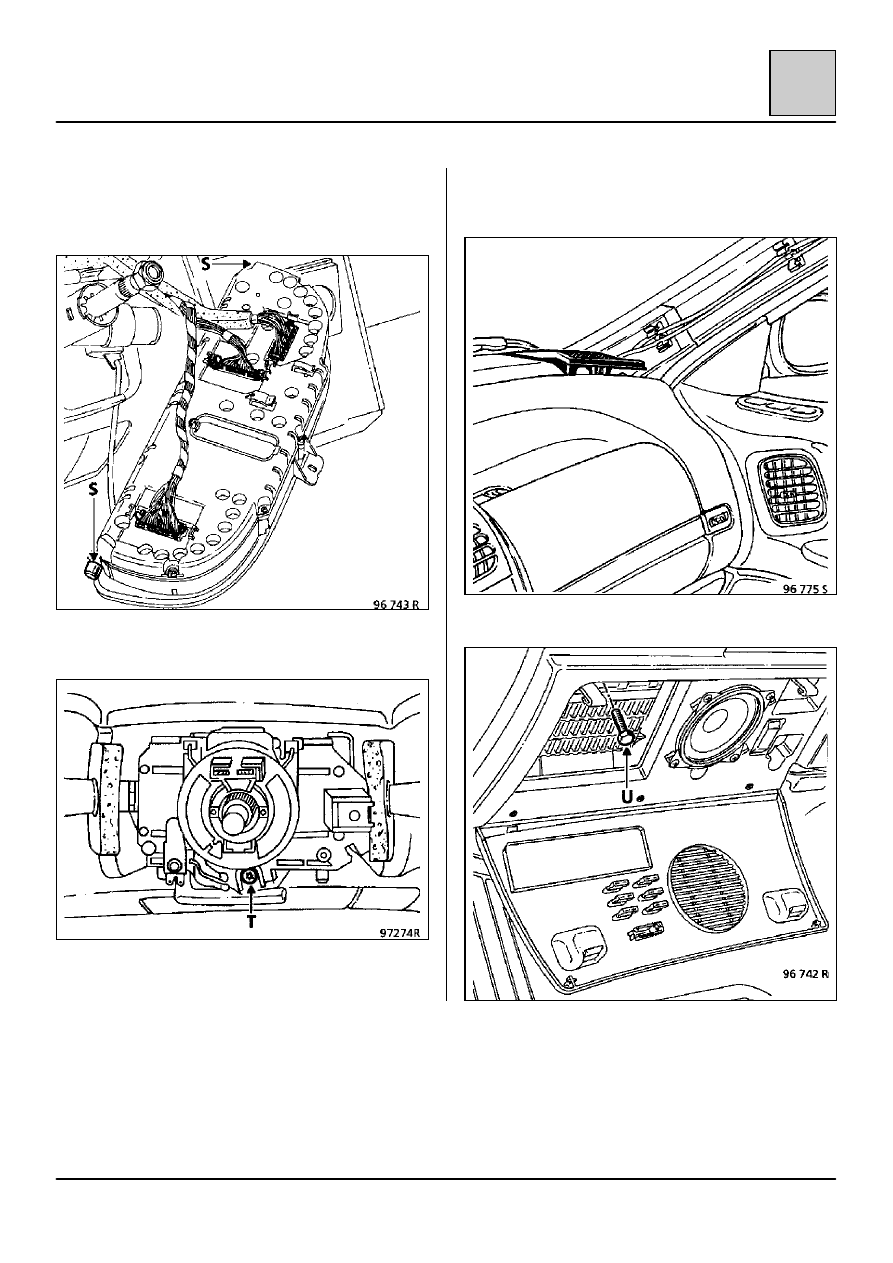

Отсоедините проводку панели приборов.

ВНИМАНИЕ: не потеряйте маленькие резиновые
упоры (S).

Отверните винт (Т), чтобы снять блок
переключателей.

Снимите:
– высокочастотные громкоговорители,

приподняв их переднюю часть,

– винт (U) крепления блока предохранителей,
