СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

f56561.0

62-112

62

АВТОМАТИЧЕСКА

ДИСКОМФОРТ ПРИ РАБОТЕ СИСТЕМЫ

ALP 12: Вода на напольных ковриках

Есть ли запах антифриза внутри салона?

Напольные коврики загрязнены?

нет

Включите кондиционер. При температуре

окружающего воздуха 20°С по трубке слива

конденсата должна стекать вода. Вода

стекает?

да

нет

Убедитесь в том, что верхняя термо-

изоляция блока кондиционирования

воздуха находится на своем месте.

Если она сбилась, то это может быть

причиной конденсации на внешних

стенках этого блока. Убедитесь также

в том, что все крепления блока

кондиционирования воздуха надежно

защелкнуты. Убедитесь в том, что

блок закреплен на месте, и что
изоляция между ним, щитком и

водяной рубашкой не повреждена.

да

Трубка слива конденсата

засорена либо плохо выполнено

соединение выходного

трубопровода блока кондицио-

нирования воздуха с трубкой

слива конденсата. Выполните

ремонт и проверьте. Через

некоторое время после начала

работы стекает ли вода через

трубку слива конденсата?

да

Конец

диагностики.

нет

Демонтируйте блок кондиционирования воздуха и

прочистите радиатор отопителя, испаритель,

воздуховоды.

Утечка из радиатора отопителя. Убедитесь в

герметичности подключения трубопроводов к
радиатору отопителя в моторном отсеке. При

необходимости выполните ремонт. Осталась

ли неисправность?

нет

Конец

диагностики.

да

Снимите радиатор отопителя,

отремонтируйте его или замените

неисправные детали.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-113

62

СНЯТИЕ

Блок испарителя соединен с блоком
распределения воздуха и расположен под
панелью приборов.

Отсоедините аккумуляторную батарею.

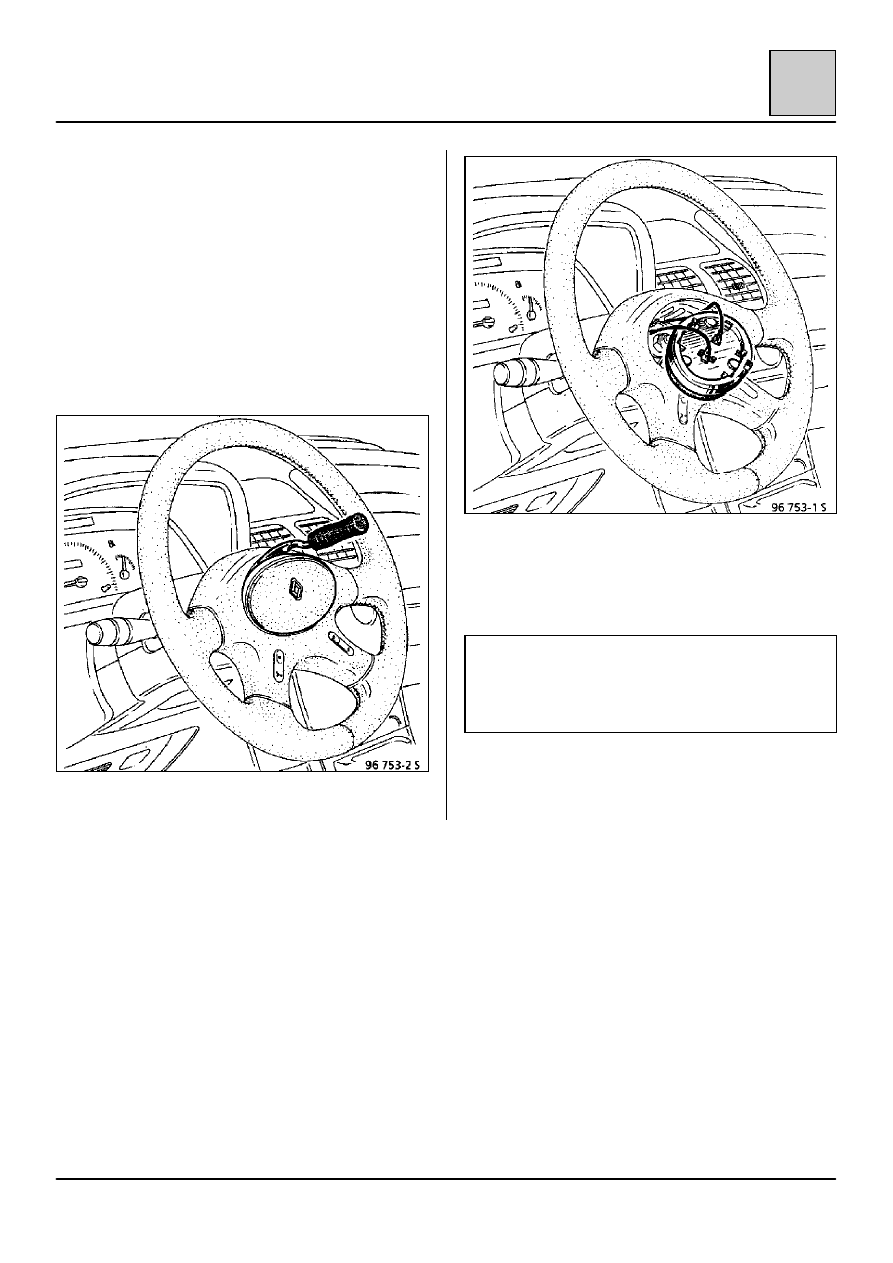

Снимите рулевое колесо следующим образом:

Комплектация без подушки безопасности

Отсоедините звуковой сигнал в сборе с помощью
инструмента типа FACOM D 115.

Отсоедините и снимите звуковой сигнал.

Снимите:
– гайку рулевого колеса,
– рулевое колесо.

Комплектация с подушкой безопасности

ВНИМАНИЕ: запрещается производить работы с
пиротехническими системами (подушкой
безопасности и сходными с ней) вблизи
источников тепла или пламени из-за опасности
воспламенения.

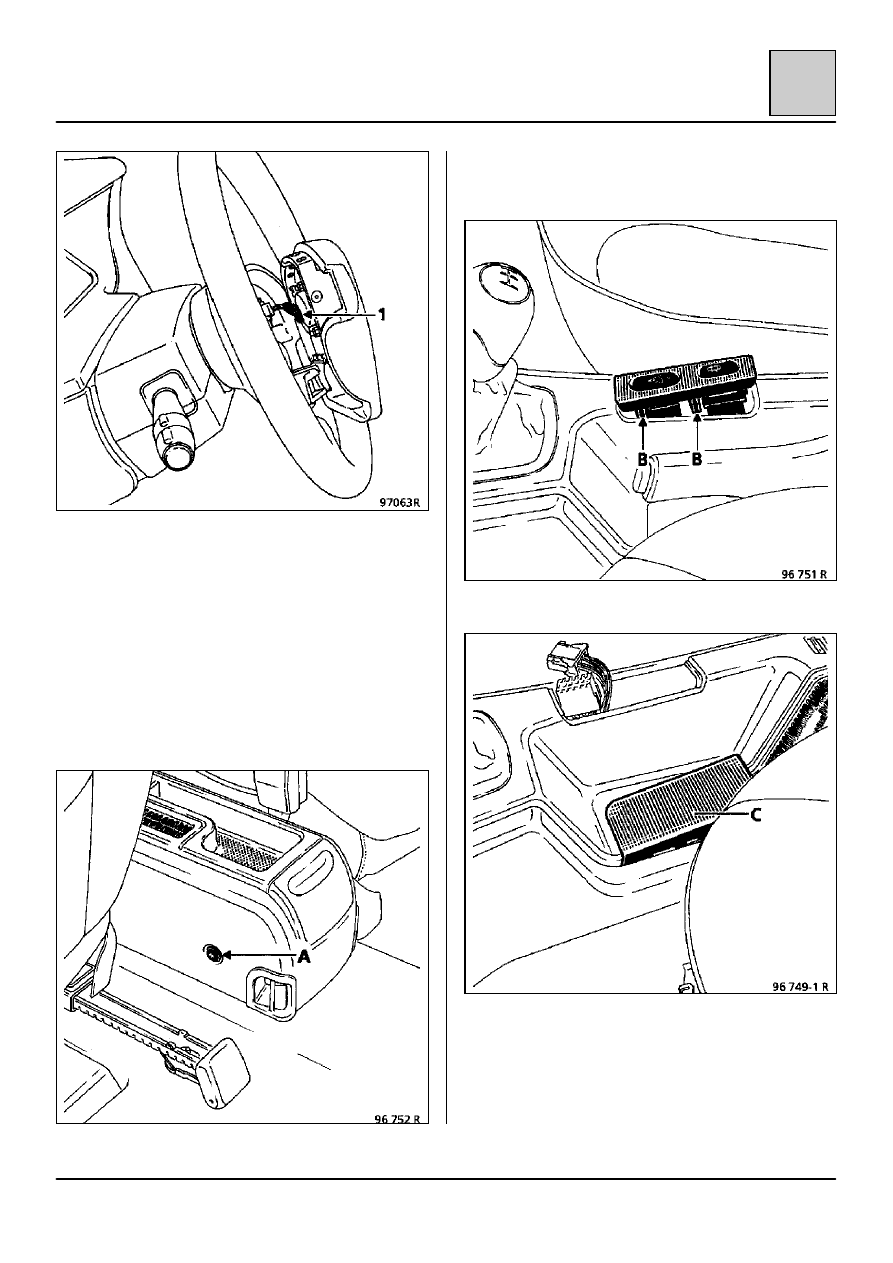

Снимите:
– подушку безопасности и отсоедините ее

разъем (1) (белый)

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-114

62

– разъем круиз-контроля (если он установлен на

автомобиле),

– гайку рулевого колеса (обязательно заменить

новой при установке)

– рулевое колесо после установки колес в

положение для движения по прямой.

Затем снимите центральную консоль следующим
образом:

Подвиньте вперед передние сидения и выверните
два задних боковых винта (А) (головка «торкс»
на 20).

Осторожно отведите инструментом типа плоской
отвертки язычки (В) фиксатора и выньте блок
выключателей.

Снимите крышку (С).

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-115

62

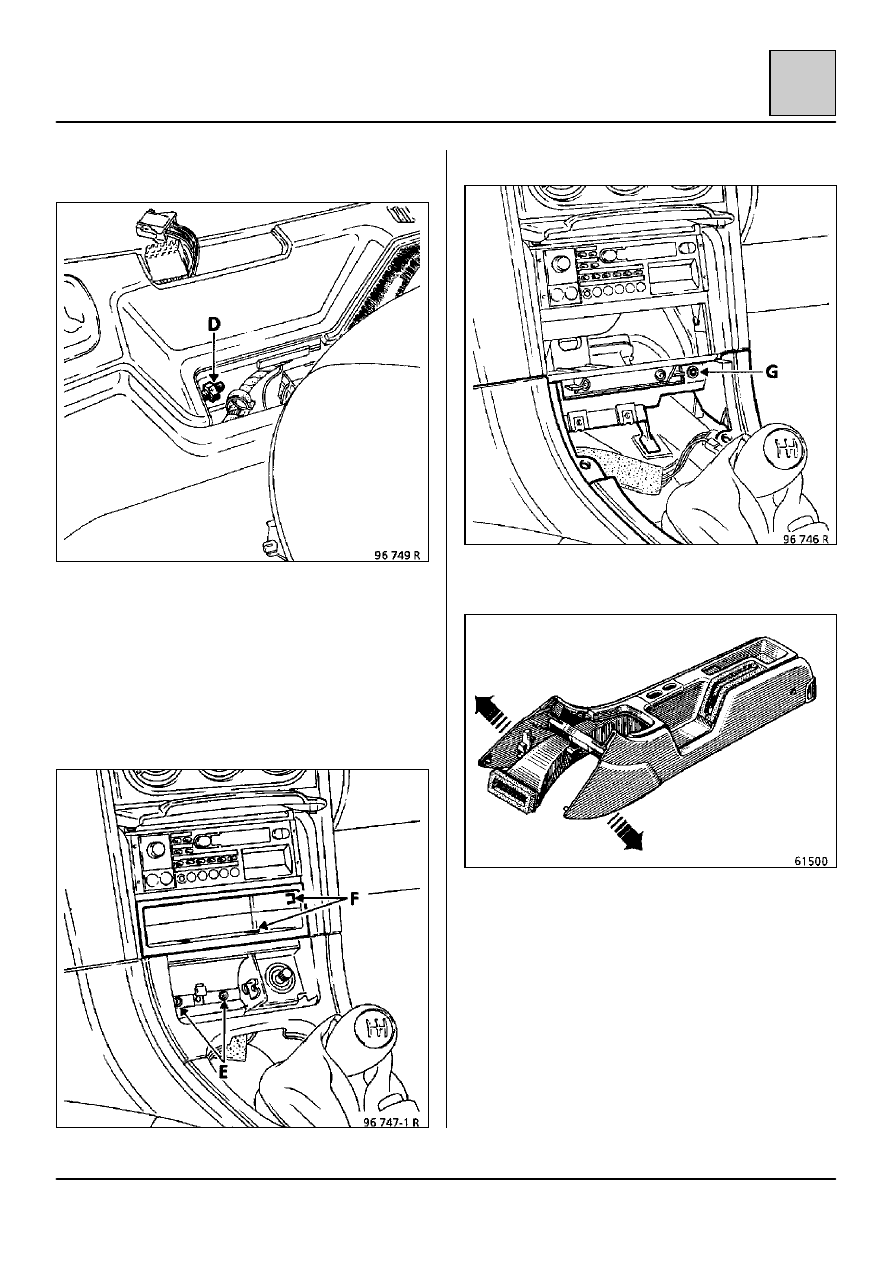

Отвинтите центральный винт (D) крепления
консоли.

Извлеките пепельницу из центральной консоли.

Отсоедините пыльник рычага переключения
передач.

Снимите:
– кронштейн пепельницы после вывинчивания

двух винтов (Е),

– центральный отсек для мелких предметов,

осторожно отогнув 6 язычков (F),

– два верхних винта (G) крепления консоли,

– консоль, отведя предварительно ее переднюю

часть.
