СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Принцип работы

62-16

62

ВСЕ ТИПЫ

Восстановление параметров работы двигателя

Если частота вращения двигателя ниже определенного значения (режим «барьер») при полностью нажатой
педали акселератора, включение компрессора запрещено, чтобы полностью использовать мощность
двигателя. Это происходит в течение некоторого времени (время отключения).

РЕЖИМ «БАРЬЕР»

ПЕРИОД ОТКЛЮЧЕНИЯ

ДВИГАТЕЛЬ F3P

Макс. режим

5 с

ДВИГАТЕЛЬ F3R

Макс. режим

20 с

ДВИГАТЕЛЬ Z7X

3000 об/мин

20 с

ПРИМЕЧАНИЕ: если одно из двух условий прекращает действие в течение периода отключения, то
компрессор включится автоматически, не ожидая окончания периода отключения.

Защита компрессора от перегрузки

Скорость вращения компрессора ограничена (компрессор SD 709 имеет предел 6500 об/мин). Поэтому
необходима блокировка его включения, если двигатель работает в режиме, превосходящем «предельный
режим».

ПРЕДЕЛЬНЫЙ РЕЖИМ

ДВИГАТЕЛЬ F3P

6000 об/мин

ДВИГАТЕЛЬ F3R

6000 об/мин

ДВИГАТЕЛЬ Z7X

6000 об/мин

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Перечень деталей и агрегатов

62-17

62

53

Диод электровентилятора охлаждения

59

Электродвигатель привода заслонки распределения воздуха

69

Датчик температуры поверхности

120

Компьютер впрыска

164

Устройство подачи холодного воздуха

171

Муфта включения компрессора

188

Группа электровентиляторов охлаждения двигателя

225

Диагностический разъем

234

Реле группы электровентиляторов (А-В-С)

235

Реле обогрева заднего стекла

244

Датчик температуры охлаждающей жидкости

245

Датчик температуры наружного воздуха

248

Термореле электровентиляторов

260

Блок предохранителей

292

Реле реостата освещения

319

Панель управления кондиционером

320

Электровентилятор салона

408

Датчик испарителя

411

Реле давления кондиционера

418

Электровентилятор датчика температуры салона

420

Электродвигатель привода воздухосмесительной заслонки

475

Электродвигатель привода заслонки рециркуляции воздуха

597

Блок предохранителей в моторном отсеке

645

Центральный коммутационный блок салона

712

Блок охлаждения

800

Реле управления электровентилятором салона

СПИСОК СОЕДИНЕНИЙ

R34

Двигатель/панель приборов

R164

Электровентилятор/панель приборов

СПИСОК МАСС

М2

Передняя левая масса

МН

Масса двигателя

МJ

Электрическая масса передней правой стойки

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

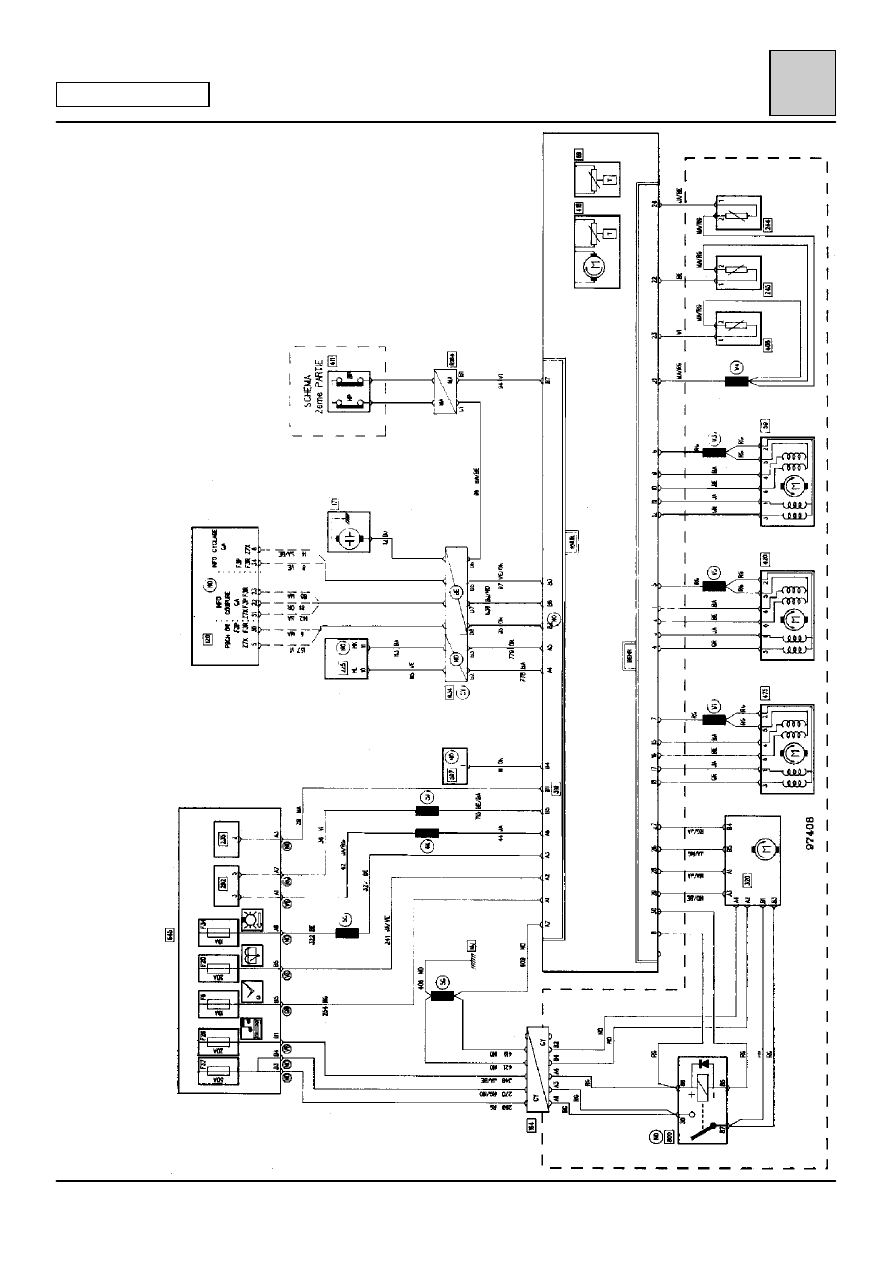

Электрическая схема

62-18

62

АВТОМАТИЧЕСКА

ДВИГАТЕЛЬ С ВПРЫСКОМ ТОПЛИВА (1-я часть) —
2-ю часть см. на с. 62-20

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

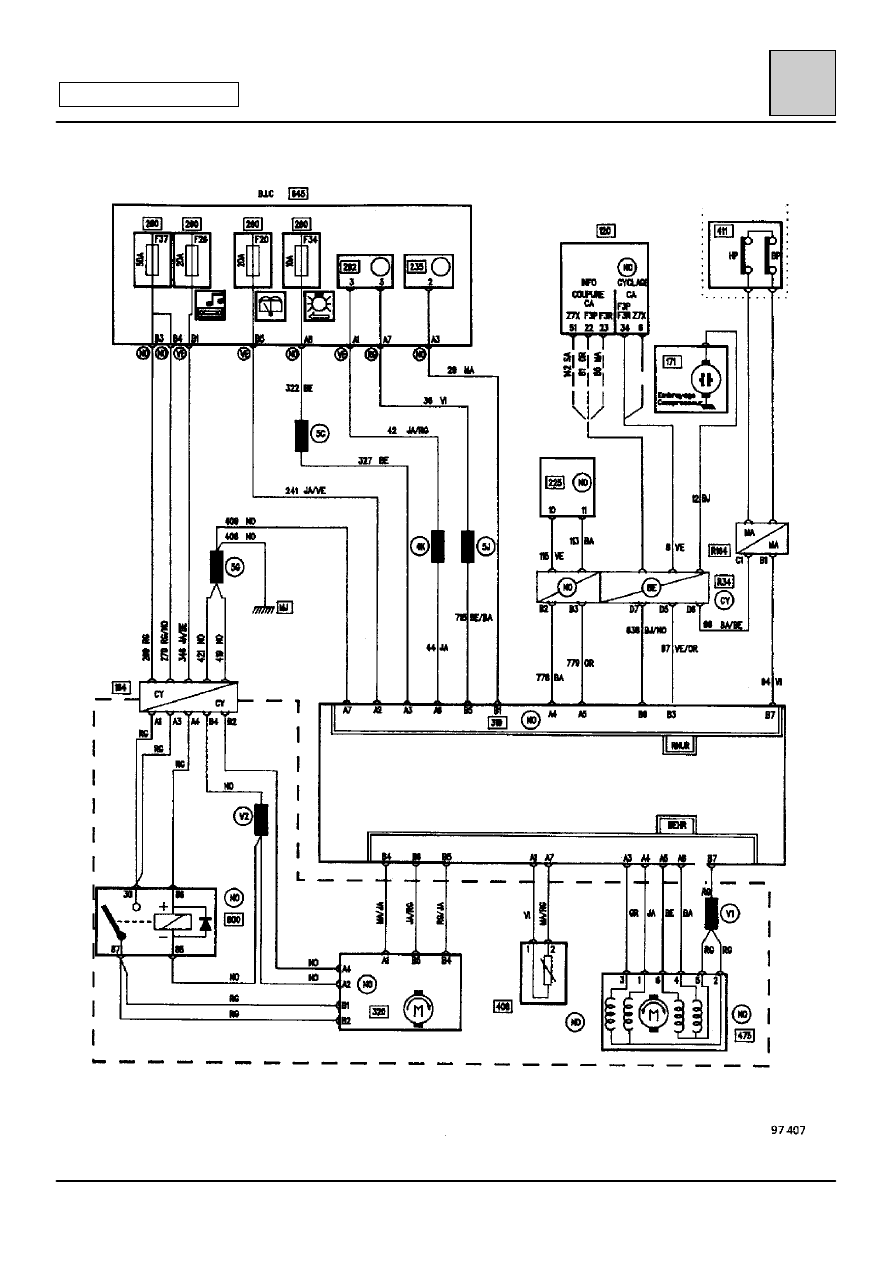

Электрическая схема

62-19

62

НЕАВТОМАТИЧЕСКАЯ

ДВИГАТЕЛЬ С ВПРЫСКОМ ТОПЛИВА (1-я часть) — 2-ю часть см. на с. 62-20
