СИСТЕМА ОТОПЛЕНИЯ

Тросики управления

61-34

61

УСТАНОВКА

Подсоедините тросик(и) к панели управления и
установите ее на место в приборную панель.

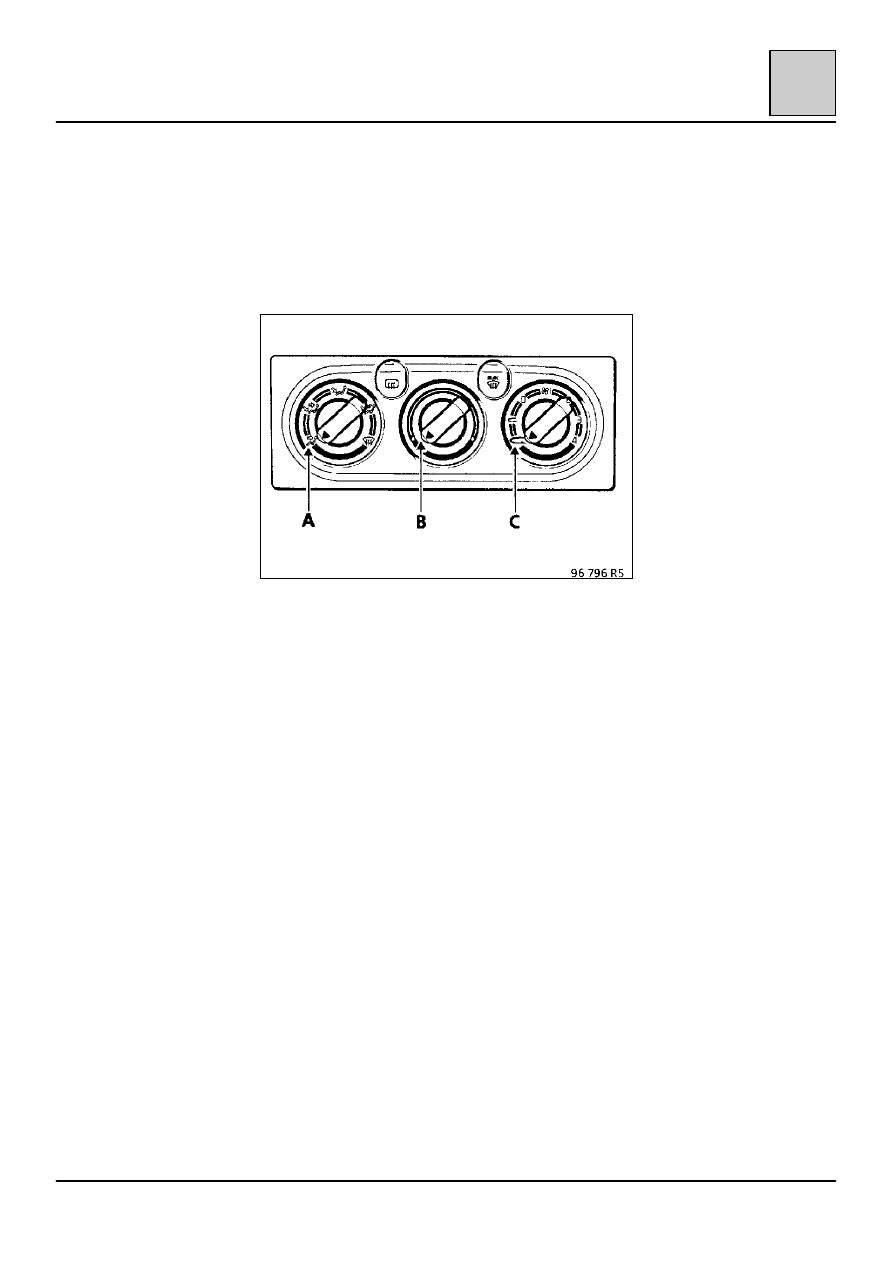

Установите три регулятора в положения (A), (B) и
(C).

На блоке распределения воздуха установите три
заслонки в крайние положения и подсоедините к
заслонкам соответствующие тросики.

ВАЖНО:

Перед установкой на место перчаточного ящика
убедитесь в том, что каждый из регуляторов на
панели управления может перемещаться в
пределах своего полного диапазона.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62-1

62

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62-2

62

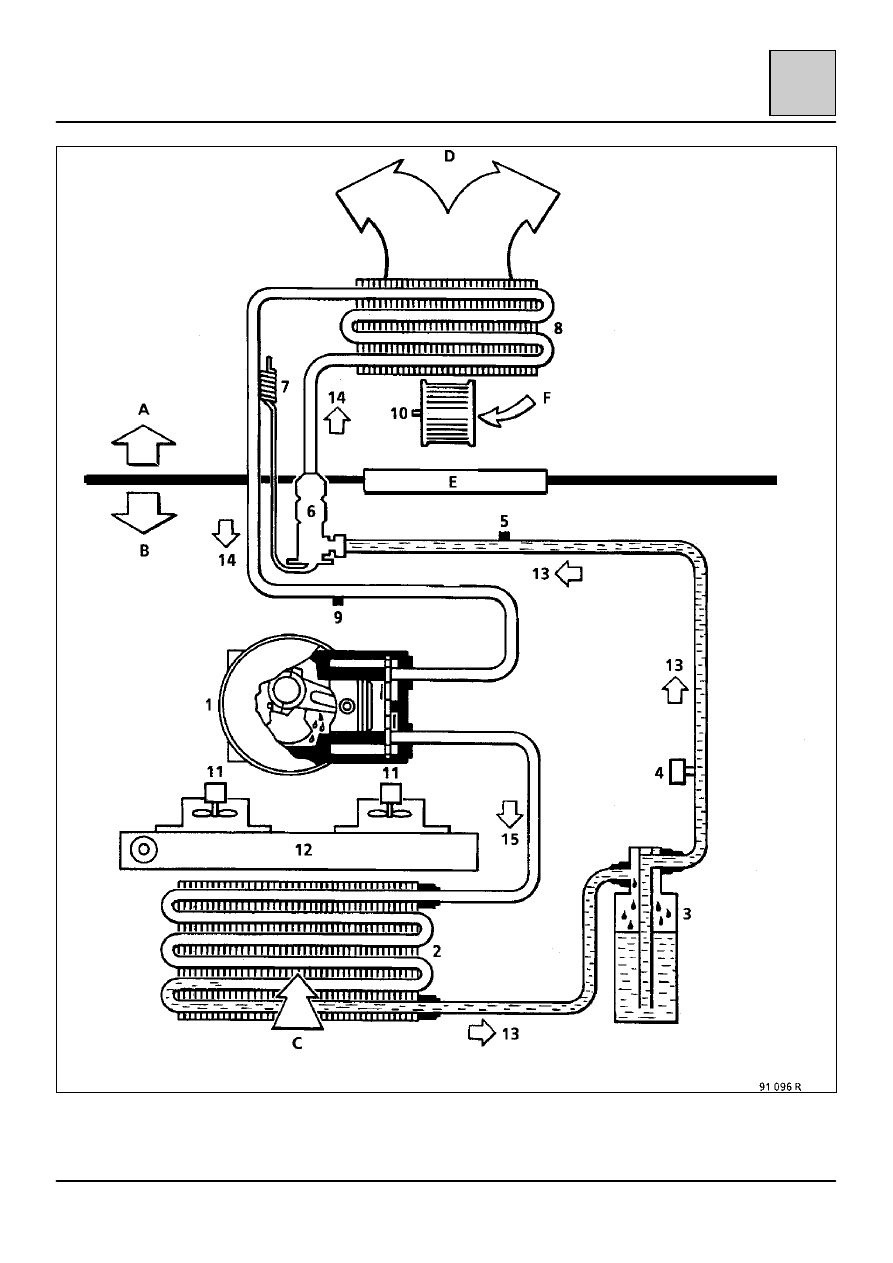

A Салон
B Моторный отсек
C Наружный воздух
D К воздухосмесительному блоку
E Кожух
F Наружный или рециркулированный воздух

1 Компрессор
2 Конденсор
3 Резервуар для фреона
4 Трехфункциональное реле давления
5 Клапан высокого давления
6 Редуктор
7 Терморегулятор редуктора
8 Испаритель
9 Клапан низкого давления
10 Электровентилятор кондиционера
11 Электровентилятор охлаждения двигателя
12 Радиатор двигателя
13 Жидкость под высоким давлением
14 Пар под низким давлением
15 Пар под высоким давлением

Ингредиенты:

- Масло компрессорное

SANDEN SP 20 (PAG)
135 cм

3

± 15

- Жидкий хладагент

R134а
800 г

r 25

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62-3

62

ИНФОРМАЦИЯ О ЖИДКОМ ХЛАДАГЕНТЕ R134а

В целях защиты окружающей среды органы государственной власти предписывают в настоящее время
использовать в системах кондиционирования воздуха хладагент R134а.

Наличие хлора в жидком хладагенте R12 разрушающе воздействует на озоновый слой, что не позволяет
применять его.

Появление указанного выше нового хладагента повлекло за собой изменения конструкции различных
составных элементов системы кондиционирования воздуха.

Характеристики жидкого хладагента указаны на этикетке в моторном отсеке.

В издании «Кондиционер — новый хладагент R134а» содержится более подробная информация об
этом новом продукте.

Наиболее важная рекомендация касается использования исключительно масла SANDEN SP 20 для
компрессора и при подключении трубопроводов системы.

Это масло расфасовано в емкости объемом 250 мл и имеет индекс 77 11 143 700 в M.P.R.

ПРИМЕЧАНИЕ: в системах, заполненных R134а, при взаимодействии с хладагентом масло образует
эмульсию молочно-белого цвета, что не позволяет производить диагностику с помощью датчика контроля
заправки.
