СИСТЕМА ОТОПЛЕНИЯ

Радиатор

61-26

61

Радиатор VALEO

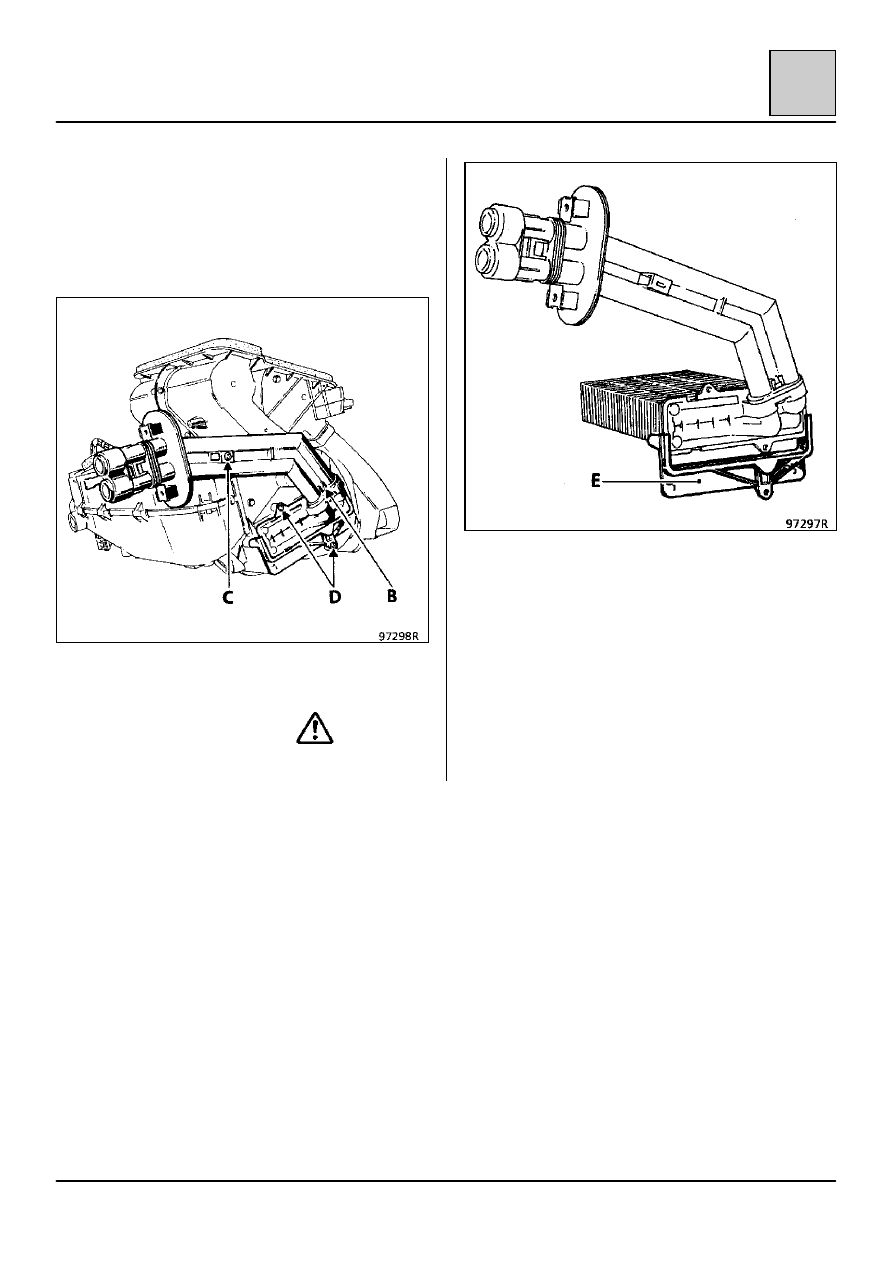

Снимите:
– болт (B),
– винт (C) (обратная установка этого винта при

сборке не требуется),

– два винта (D).

Высвободите верхние фиксаторы (сохраните
соединения) и извлеките радиатор из блока
распределения, соблюдая осторожность, чтобы
не повредить ребра радиатора.

Снимите крышку (E), чтобы установить ее на
новый радиатор.

УСТАНОВКА

Вставьте радиатор в блок распределения воздуха
с надетыми на него поролоновыми
уплотнительными лентами.

Установка производится в порядке, обратном
снятию.

Выполните промывку системы охлаждения
двигателя.

СИСТЕМА ОТОПЛЕНИЯ

Панель управления

61-27

61

Снимите центральную консоль

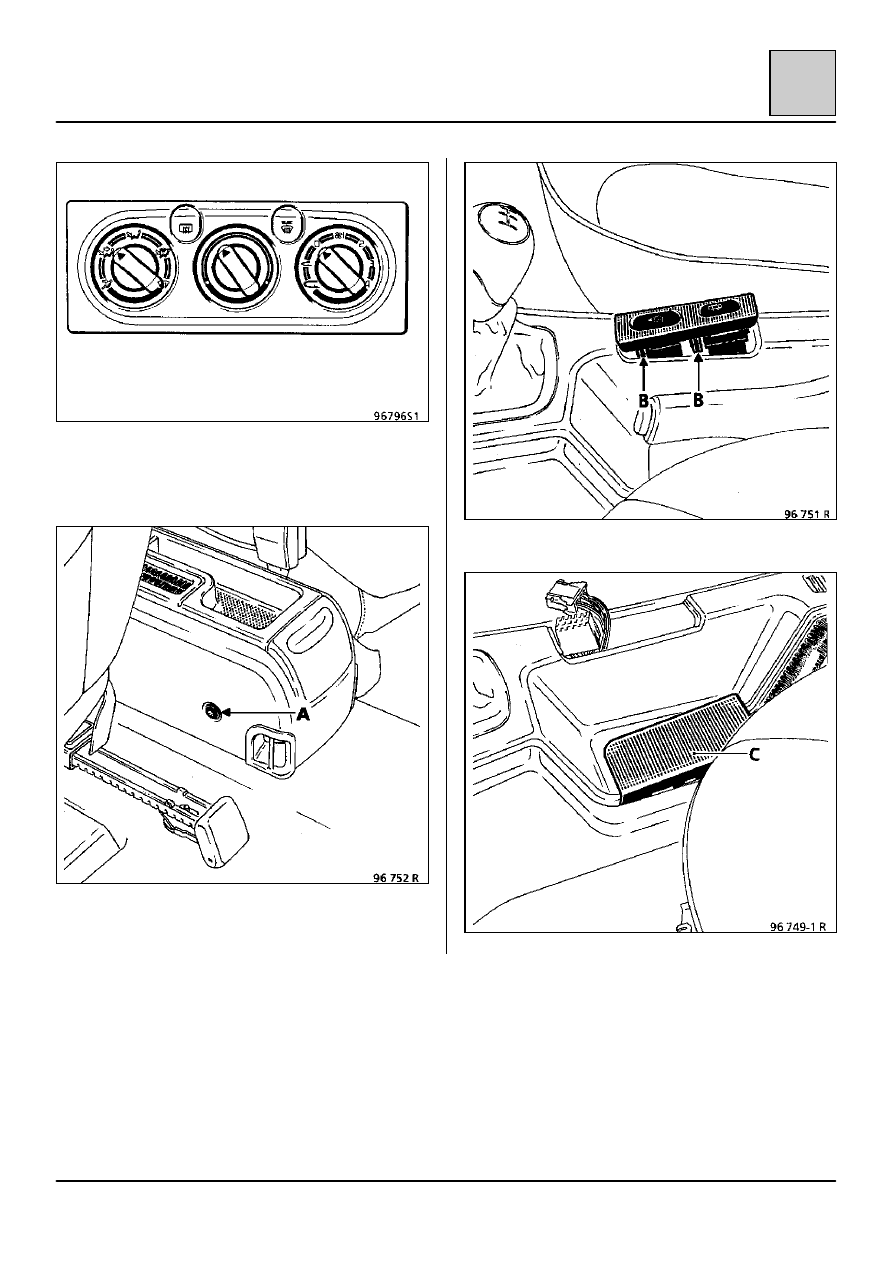

Передвиньте сиденья вперед и снимите два
задних боковых винта (A) (момент затяжки 20).

Отсоедините блок выключателей с помощью
плоской отвертки, осторожно нажав на выступы
(B), и снимите его.

Снимите крышку (C).

СИСТЕМА ОТОПЛЕНИЯ

Панель управления

61-28

61

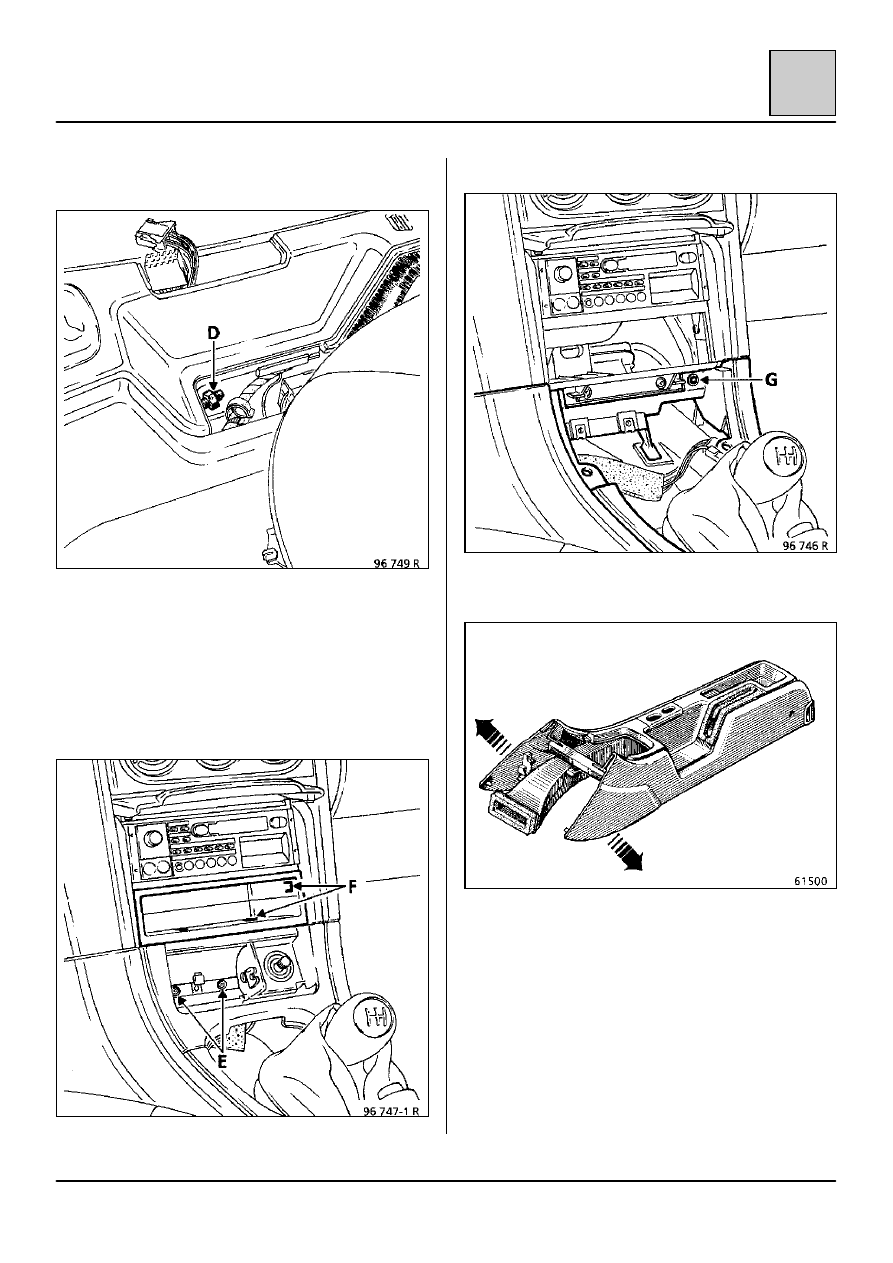

Ослабьте центральный винт (D) крепления
консоли.

Извлеките пепельницу из центральной консоли.

Освободите чехол рычага переключения передач.

Снимите:
– держатель пепельницы, предварительно

отвинтив два винта (E),

– центральный отсек для мелких предметов,

аккуратно отжав 6 фиксаторов (F),

– два верхних винта крепления консоли (G),

– консоль, высвободив сначала ее переднюю

часть.

СИСТЕМА ОТОПЛЕНИЯ

Панель управления

61-29

61

Три кронштейна (H) не снимаются с автомобиля.

Снимите:
– автомагнитолу, если автомобиль оборудован

ею,

– крепежный кронштейн автомагнитолы,

предварительно сняв четыре крепежных винта
(J),

– два винта (K) крепления панели управления и

отсоедините ее от приборной панели.
