СИСТЕМА ОТОПЛЕНИЯ

Диагностика

stt561.0

61-22

61

Неисправности в салоне

ALP 10: Затрудненное управление (тросики и кнопки)

Проверьте прокладку тросика управления по всей

длине. Устраните возможные неисправности:

– изгибы,
– пережатие тросика пластмассовыми

хомутами.

При необходимости замените тросик.

Остается ли неисправность?

нет

Конец диагностики.

да

Отсоедините тросик со стороны блока

распределения воздуха и убедитесь в легкости

перемещения всех элементов, регулятора и

привода заслонки на блоке распределения

воздуха (воздухосмесительной или

воздухораспределительной).

Все ли нормально?

нет

Замените панель управления или

отремонтируйте механизм привода

заслонки, или замените блок

распределения воздуха.

да

Замените тросик управления заслонкой.

СИСТЕМА ОТОПЛЕНИЯ

Диагностика

stt561.0

61-23

61

ALP 11: Не работает заслонка рециркуляции или закрывающая заслонка

Демонтируйте перчаточный ящик и проверьте:

– приводы управления заслонками (заслонка

рециркуляции и закрывающая заслонка)

– тросик (крепление, регулировку...)

Все ли исправно?

нет

Выполните необходимый ремонт

шестеренчатого приводного

механизма, замените тросик или

выполните повторную его регулировку.

да

Отсоединив тросик со стороны заслонки

рециркуляции, проверьте работу органа

управления заслонками рециркуляции и забора

воздуха.

Все ли исправно?

нет

Замените панель управления

отопителем.

да

Замените блок воздухозаборника.

СИСТЕМА ОТОПЛЕНИЯ

Блок распределения воздуха

61-24

61

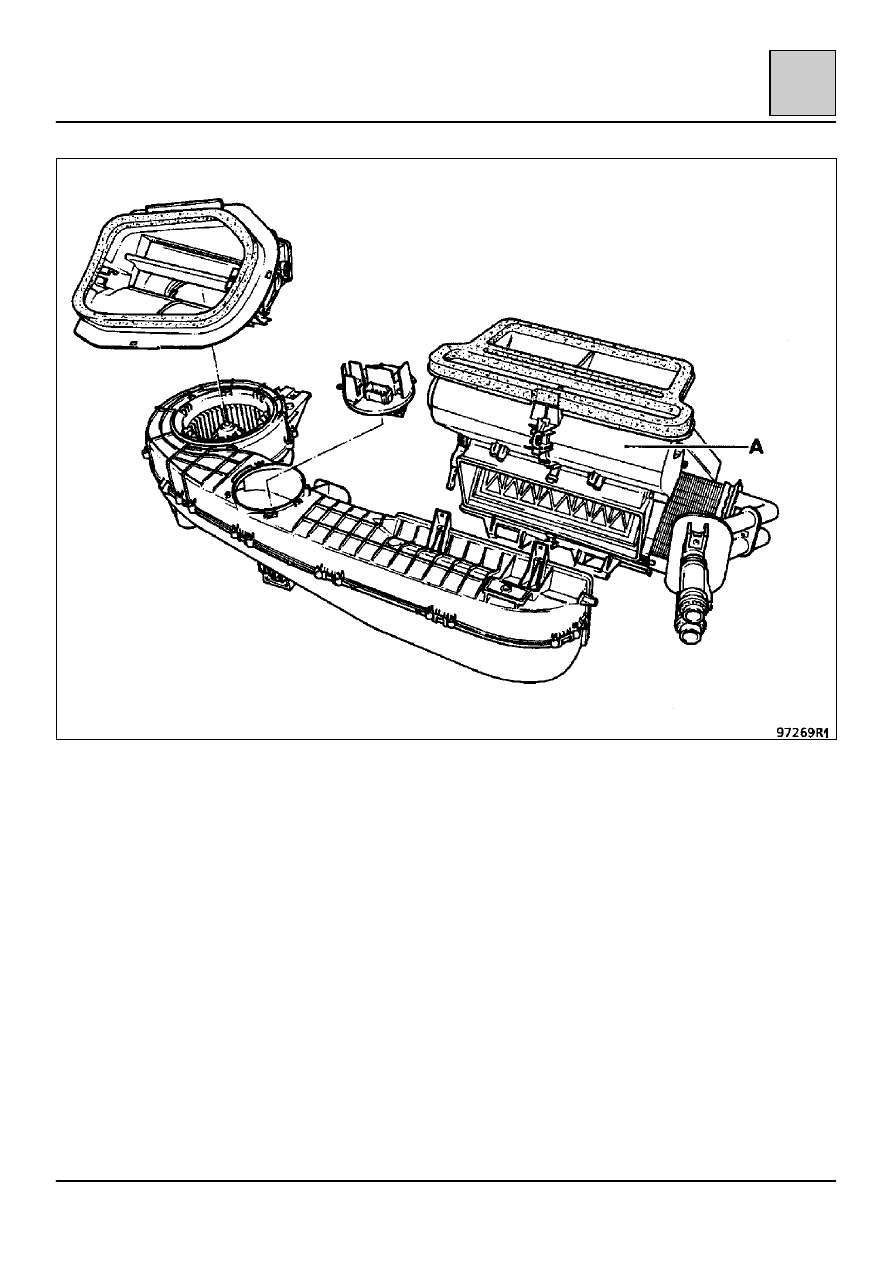

Доступ к блоку распределения воздуха (A) осуществляется после демонтажа панели приборов и балки
отопителя.

Следуйте указаниям по снятию и установке, приведенным в главе 62 «Снятие – установка испарителя».

СИСТЕМА ОТОПЛЕНИЯ

Радиатор

61-25

61

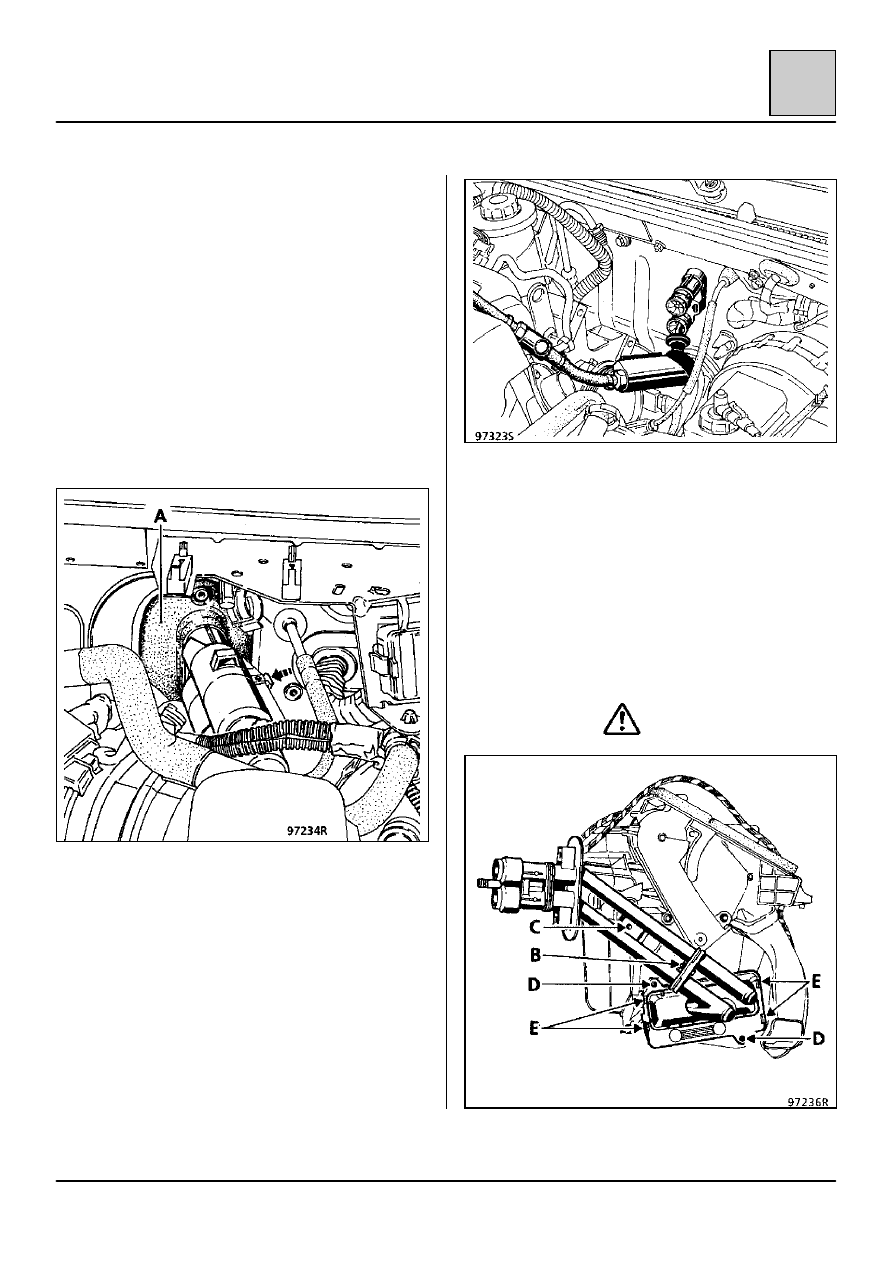

Снятие радиатора отопителя осуществляется без
демонтажа панели приборов.

Особенности:

Радиаторы отопителя поставляются двумя
компаниями-изготовителями, VALEO и BEHR.

СНЯТИЕ

В моторном отсеке:

Отсоедините трос акселератора от блока
дроссельной заслонки.

Отсоедините дюритовые шланги от радиатора
отопителя и герметичный кронштейн (A).

Подайте в одну из трубок сжатый воздух для
удаления максимально возможного количества
охлаждающей жидкости из радиатора.

Внутри автомобиля:

Радиатор BEHR

Снимите:
– болт (B),
– винт (C) (обратная установка этого винта при

сборке не требуется),

– два винта (D),

Отогните четыре язычка (E) и, высвободив
верхний патрубок (сохраните соединения),
извлеките радиатор из блока распределения,
соблюдая осторожность, чтобы не повредить
ребра радиатора.
