СИСТЕМА ОТОПЛЕНИЯ

Общие сведения

61-2

61

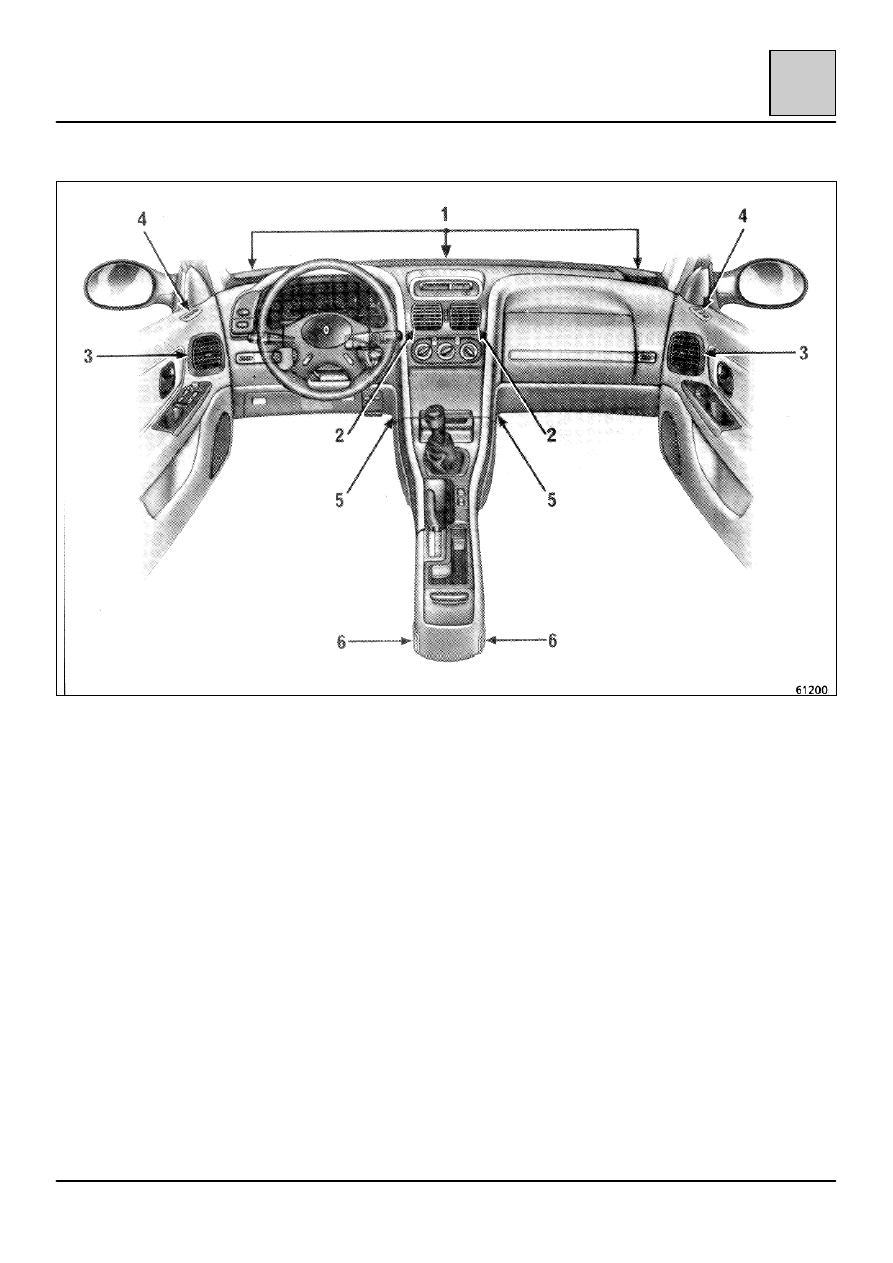

РАСПРЕДЕЛЕНИЕ ВОЗДУХА: расположение элементов системы распределения воздуха в салоне.

1 Дефростеры ветрового стекла
2 Центральные дефлекторы
3 Боковые дефлекторы
4 Дефростеры стекол дверей
5 Нижние дефлекторы передней части салона
6 Нижние дефлекторы задней части салона

СИСТЕМА ОТОПЛЕНИЯ

Общие сведения

61-3

61

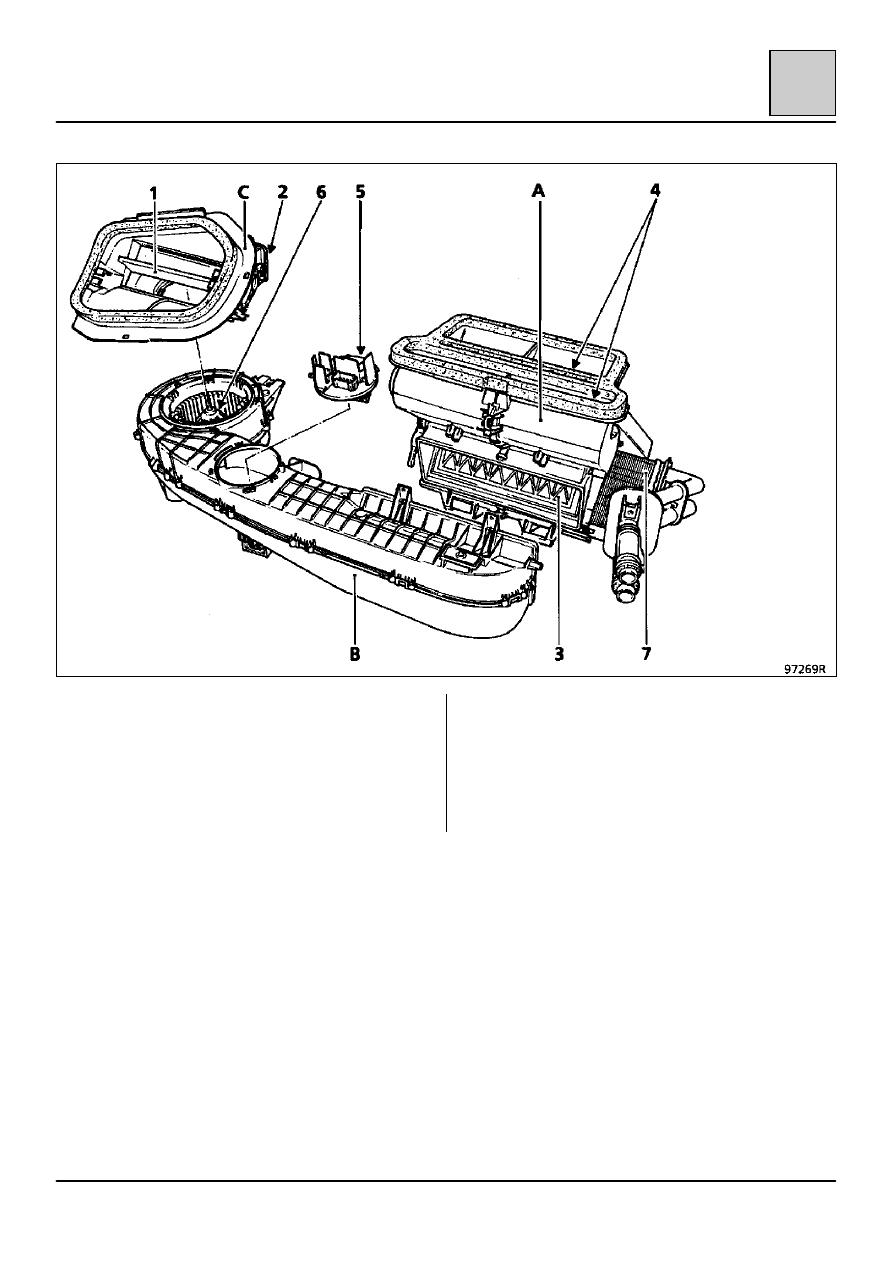

A Блок распределения воздуха
B Воздуховод
C Блок воздухозаборника

1 Заслонка забора наружного воздуха
2 Заслонка рециркуляции воздуха
3 Воздухосмесительная заслонка (горячего и

холодного воздуха)

4 Распределительная заслонка
5 Блок резисторов
6 Электрический вентилятор
7 Радиатор отопителя

СИСТЕМА ОТОПЛЕНИЯ

Принцип работы

61-4

61

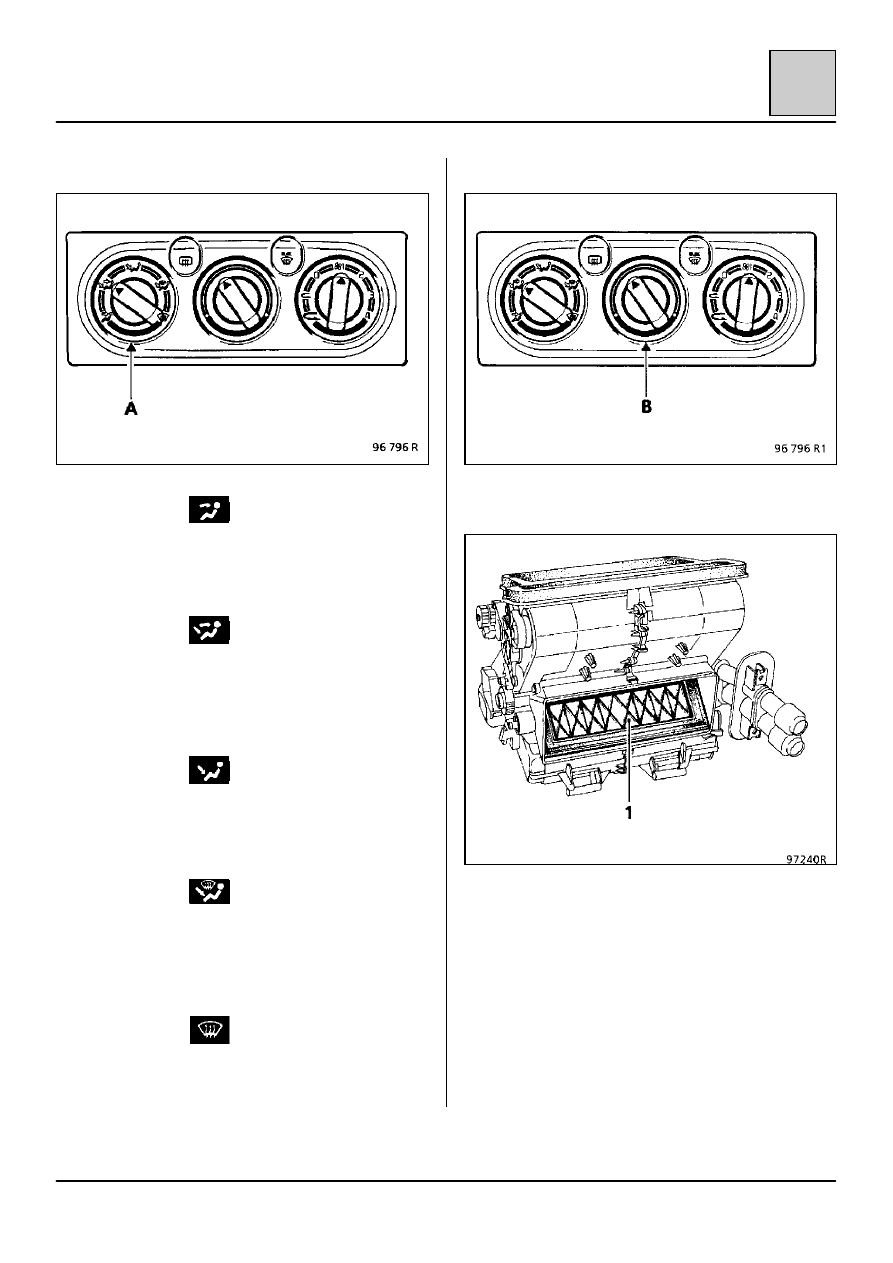

РЕГУЛЯТОР РАСПРЕДЕЛЕНИЯ ВОЗДУХА (A)

ПОЛОЖЕНИЕ

Поток воздуха направляется только к
центральным (2) и боковым (3) дефлекторам (см.
предыдущую страницу).

ПОЛОЖЕНИЕ

Поток воздуха направляется к центральным (2) и
боковым (3) дефлекторам, а также к ногам
пассажиров передних (5) и задних (6) сидений
(см. предыдущую страницу).

ПОЛОЖЕНИЕ

Поток воздуха направляется к ногам пассажиров
передних (5) и задних (6) сидений (см.
предыдущую страницу).

ПОЛОЖЕНИЕ

Поток воздуха распределяется между
дефростерами (1) и (4) и ногами пассажиров
передних (5) и задних (6) сидений
(см. предыдущую страницу).

ПОЛОЖЕНИЕ

Весь поток воздуха направляется к дефростерам
(1) и (4) (см. предыдущую страницу).

РЕГУЛЯТОР УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ (B)

Он управляет воздухосмесительной заслонкой
(1).

В системе отопителя отсутствует кран и
охлаждающая жидкость поступает в радиатор
отопителя постоянно. Заслонка (1) обеспечивает
работу системы обогрева поступающего воздуха.

СИСТЕМА ОТОПЛЕНИЯ

Принцип работы

61-5

61

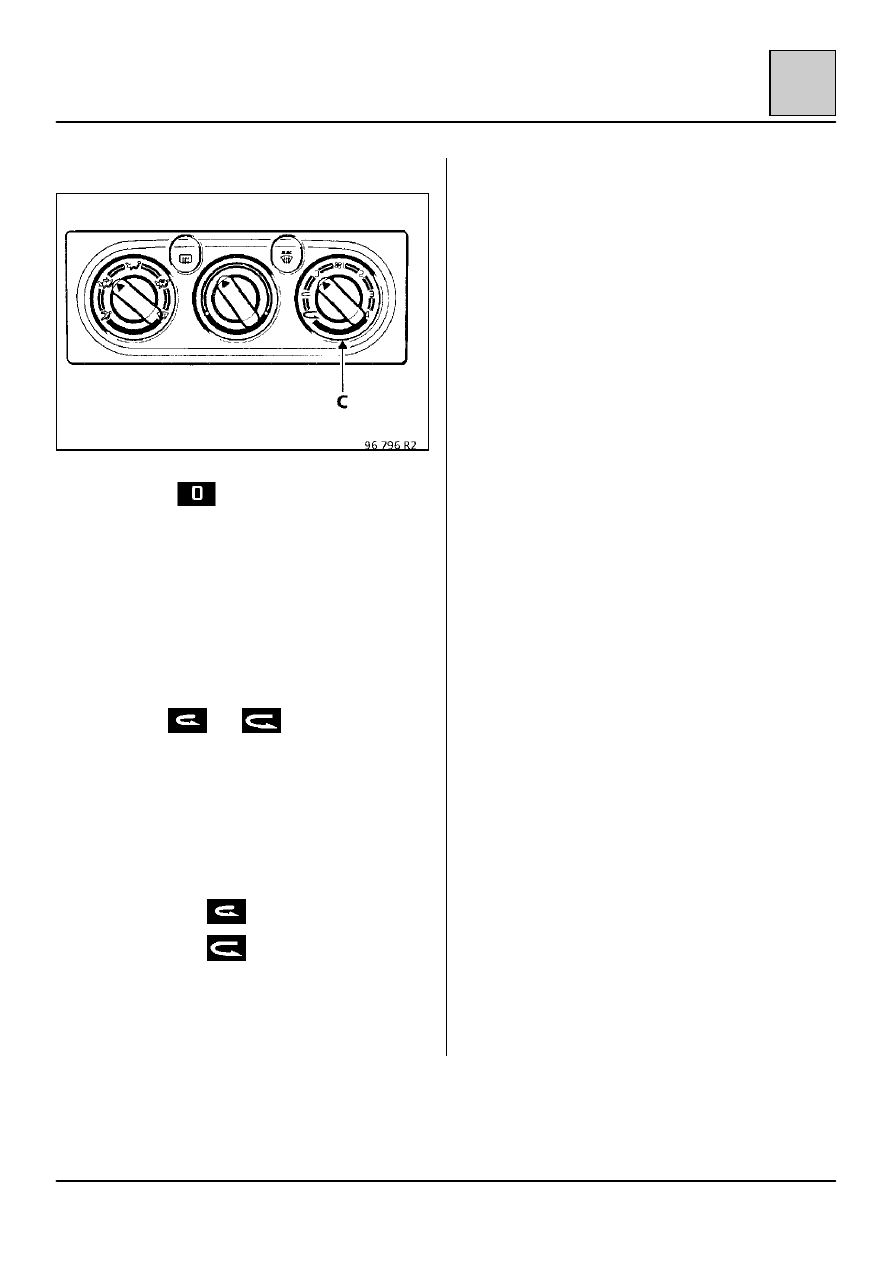

РЕГУЛЯТОР ПОДАЧИ ВОЗДУХА (C)

ПОЛОЖЕНИЕ

В этом положении система отопления полностью
выключена, а заслонка забора наружного воздуха
полностью закрыта. Салон изолирован от
наружного воздуха.

При этом продолжают работать только функции
обогрева заднего стекла и электрического
обогрева ветрового стекла (в зависимости от
комплектации).

ПОЛОЖЕНИЯ           или           (РЕЦИРКУЛЯЦИЯ
ВОЗДУХА)

В этих положениях заслонка забора наружного
воздуха закрыта, а заслонка рециркуляции
открыта.

Этим двум положениям рециркуляции
соответствуют две различные скорости
электрического вентилятора.

Маленькая стрелка

1-я скорость

Большая стрелка

3-я скорость

Вентиляция осуществляется нагнетанием
воздуха.

Подача воздуха в салон регулируется
регулятором (C).

ПОЛОЖЕНИЯ С 1 по 4 (НАРУЖНЫЙ ВОЗДУХ)

В этих положениях заслонка рециркуляции
воздуха закрыта, а заслонка забора наружного
воздуха открыта.

Степень открытия последней зависит от скорости
вентилятора (положение 4 соответствует
максимальному открытию).
