СИСТЕМА ОТОПЛЕНИЯ

Принцип работы

61-6

61

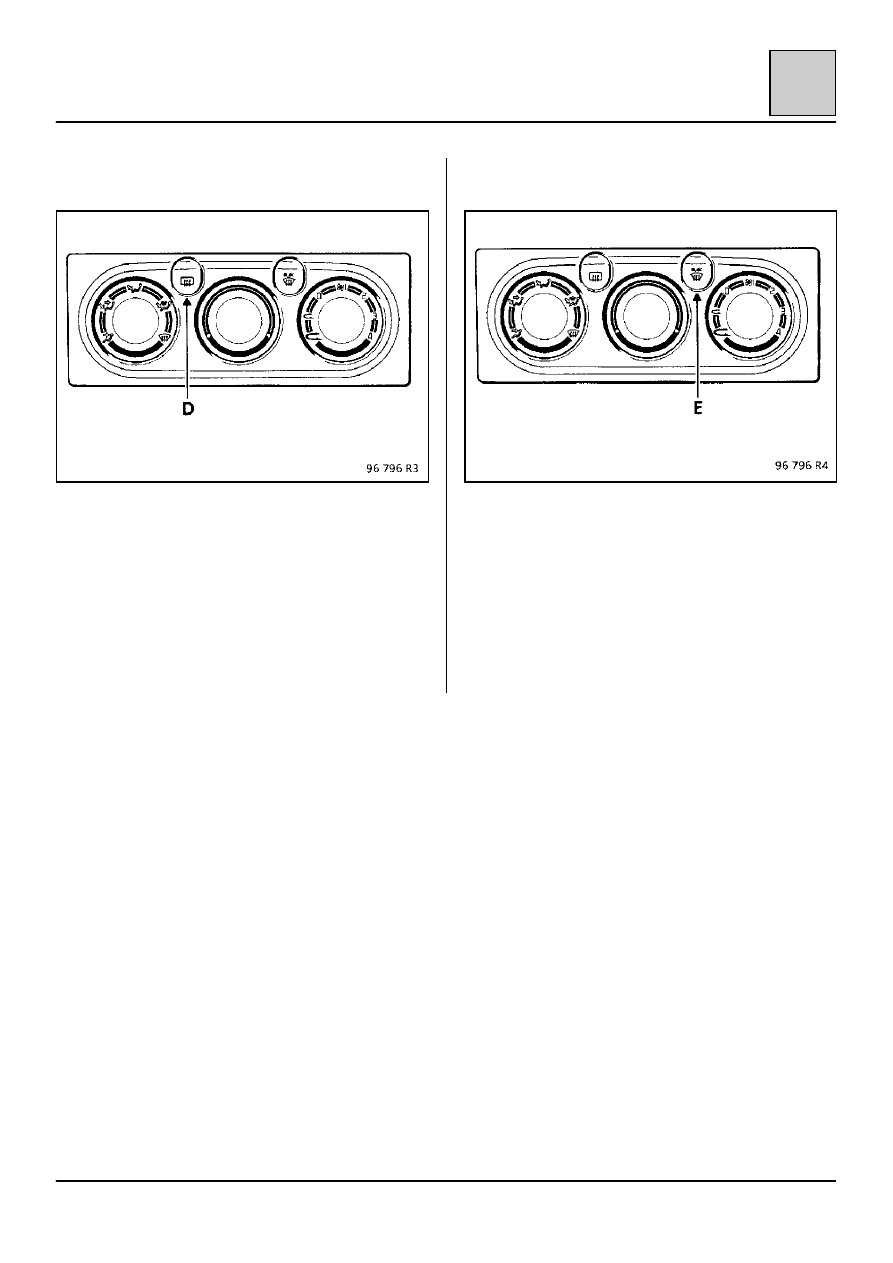

КНОПКА ВКЛЮЧЕНИЯ ЭЛЕКТРООБОГРЕВА
ЗАДНЕГО СТЕКЛА (D)

Нажатие на кнопку обеспечивает включение или
выключение электрообогрева заднего стекла.

Таймер обеспечивает автоматическое
отключения режима обогрева через 15 минут.

Кроме того, отключение обогрева может быть
осуществлено нажатием на кнопку.

КНОПКА ВКЛЮЧЕНИЯ ЭЛЕКТРООБОГРЕВА
ВЕТРОВОГО СТЕКЛА (E)

Нажатие на кнопку обеспечивает включение или
выключение электрообогрева ветрового стекла.

После включения пользователем этого режима
электрообогрев автоматически отключается
через 2 минуты, если наружная температура
превышает 5

qC, или через 4 минуты, если

наружная температура ниже 5

qC.

Кроме того, отключение обогрева может быть
осуществлено нажатием на кнопку (E).

СИСТЕМА ОТОПЛЕНИЯ

Перечень элементов

61-7

61

120 Компьютер впрыска
124 Регулятор отопителя
235 Реле обогрева заднего стекла
241 Реостат или шунт системы освещения
260 Блок предохранителей
320 Электрический вентилятор
597 Блок предохранителей моторного отсека
645 Центральный коммутационный блок
672 Блок резисторов
R43 Соединение двигатель/панель приборов
MJ Электрическая масса правой передней стойки
5C
5G

Спайки электропроводов

}

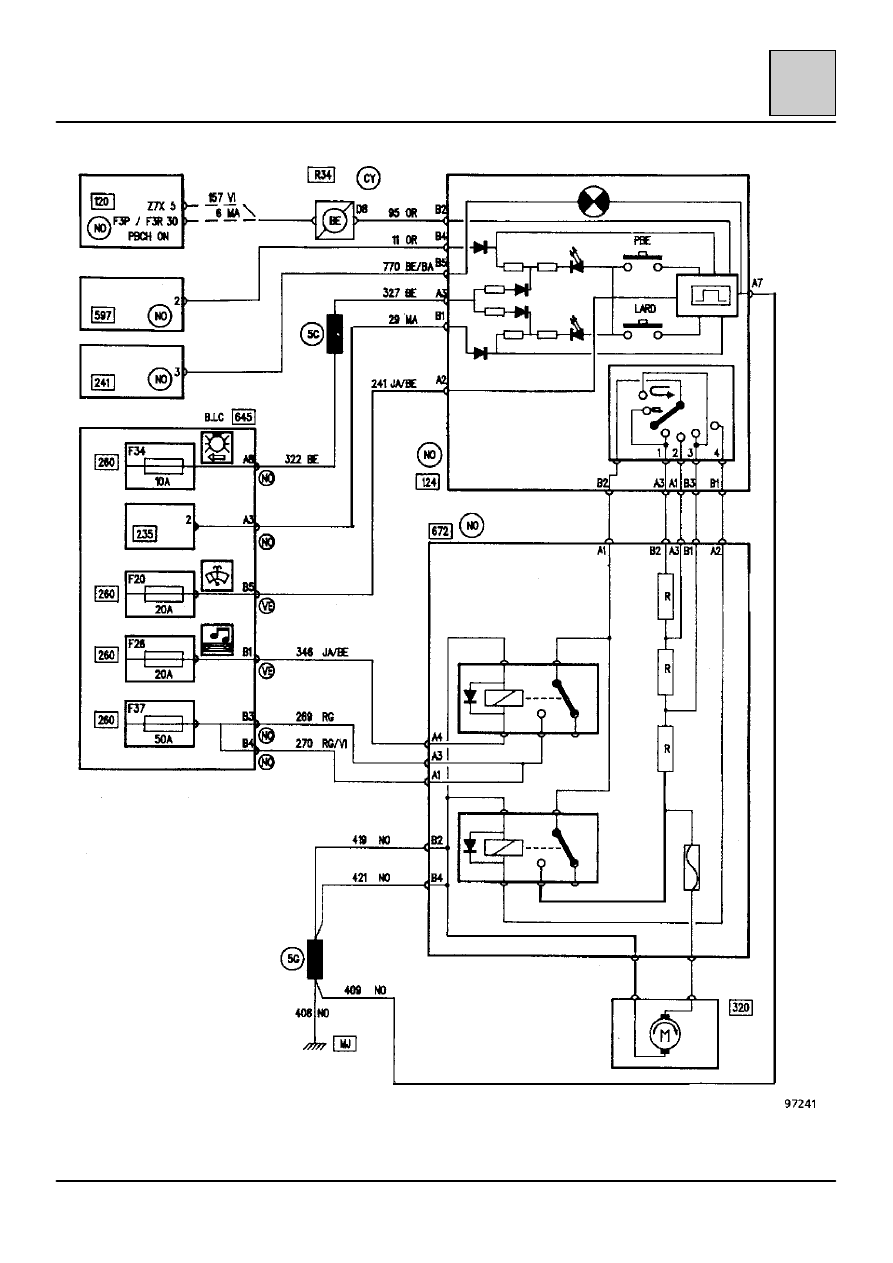

СИСТЕМА ОТОПЛЕНИЯ

Электрическая схема

61-8

61

СИСТЕМА ОТОПЛЕНИЯ

Диагностика

ALP = Алгоритм поиска неисправности

stt561.0

61-9

61

РЕКЛАМАЦИИ КЛИЕНТА

ПОЛОЖЕНИЕ

(Воздухосмесительная заслонка в положении подачи только горячего

воздуха)

Проблема с распределением воздуха к ногам пассажиров на всех

местах (управление заслонкой с помощью тросика)

ALP 1

Недостаточная подача воздуха к ногам пассажиров на всех местах

ALP 2

Недостаточная эффективность обогрева

ALP 3

Отсутствие обогрева

ALP 4

Избыточный обогрев

ALP 5

Недостаточный обогрев зоны задних сидений

ALP 6

ПОЛОЖЕНИЕ

или

(Воздухосмесительная заслонка в положении подачи только горячего воздуха)

Проблема с распределением воздуха в режиме

оттаивания/антиобледенения (управление заслонкой с помощью

тросика)

ALP 1

Недостаточная подача воздуха в режиме оттаивания/антиобледенения

ALP 2

Недостаточная эффективность функций оттаивания/антиобледенения

ALP 7
