РУЛЕВОЙ МЕХАНИЗМ

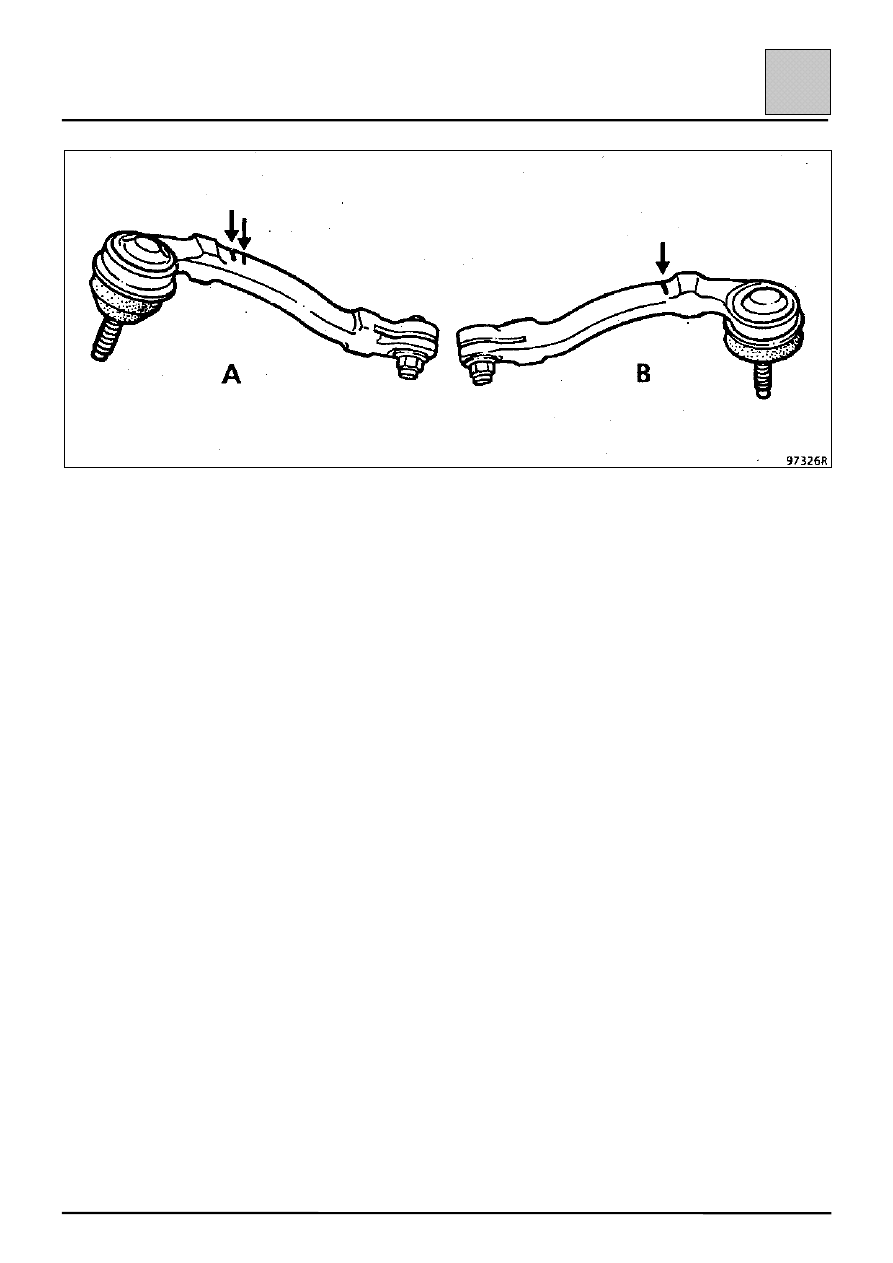

Идентификация наконечников рулевых тяг

36-12

36

А Наконечник рулевой тяги (две отлитые метки)
В Наконечник рулевой тяги (одна отлитая метка)

РУЛЕВОЙ МЕХАНИЗМ

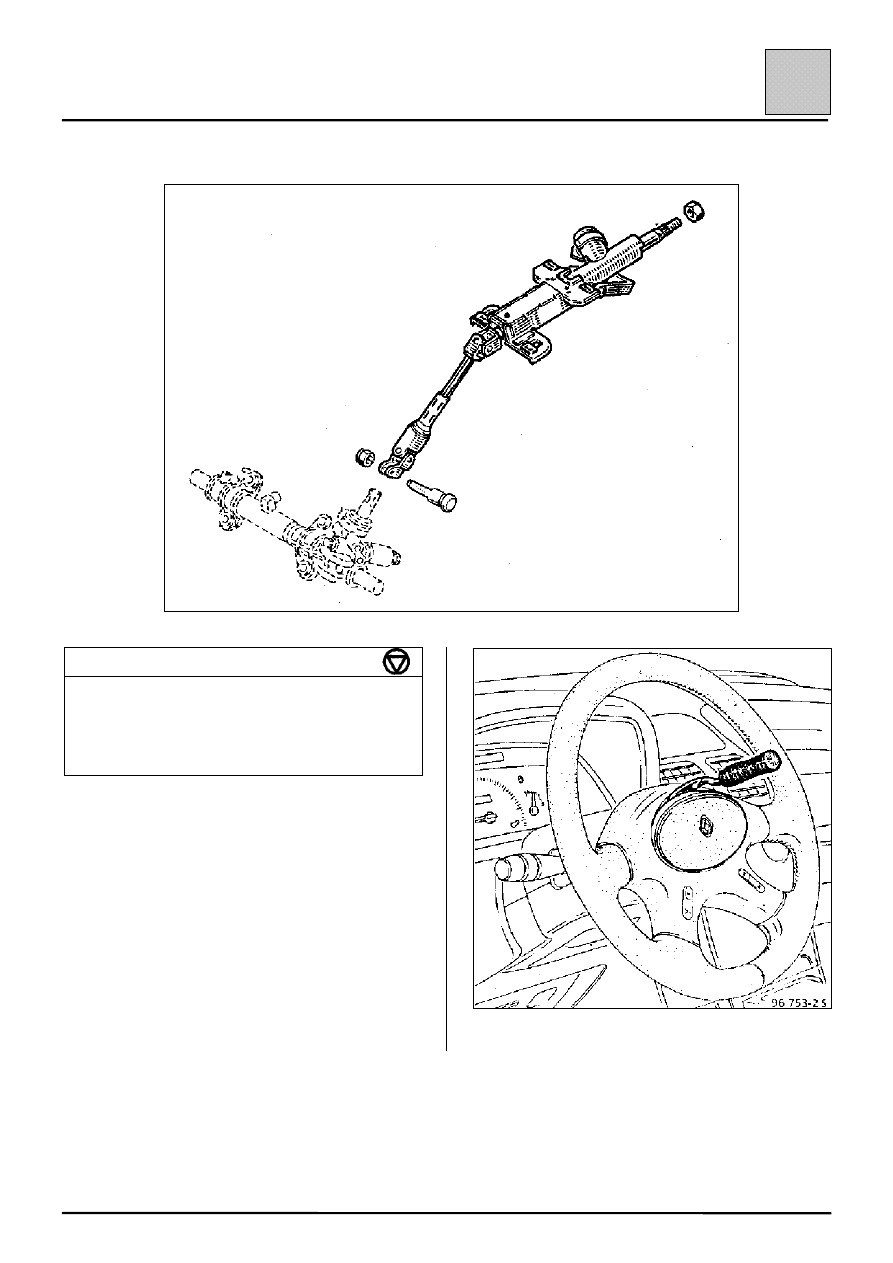

Рулевая колонка

36-13

36

Рулевая колонка поставляется в сборе. Отдельные детали не поставляются.

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка крепления рулевого колеса

4,5

Болт клеммного соединения крепления
вилки карданного шарнира рулевого
вала

2,5

Гайки крепления рулевой колонки

1,5

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

Установите колеса в положение прямолинейного
движения.

Снимите рулевое колесо в следующем порядке.

При отсутствии подушки безопасности

Освободите узел выключателя звукового сигнала
от рулевого колеса, используя приспособление
типа FACOM D 115.

РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-14

36

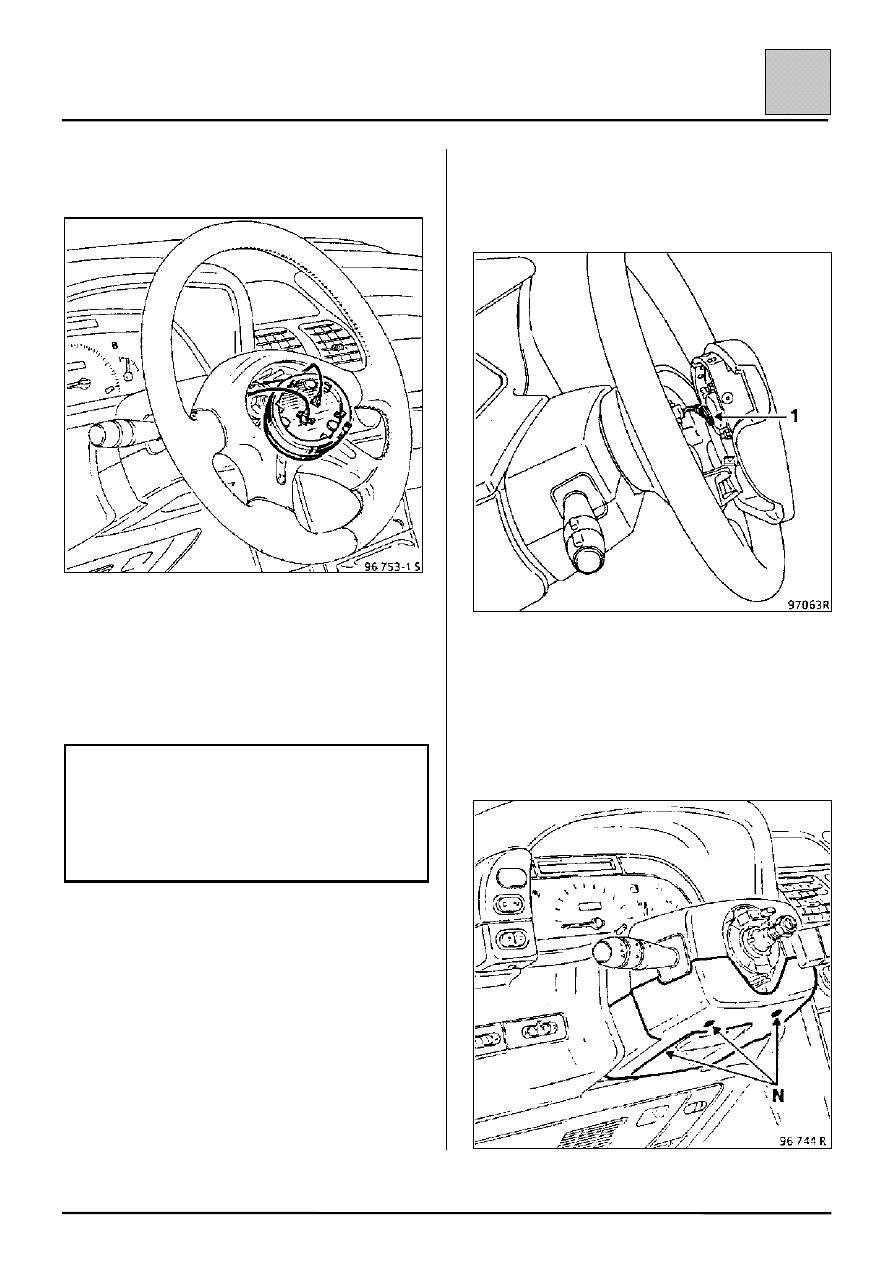

Отсоедините и снимите выключатель звукового
сигнала.

Снимите:
– гайку крепления рулевого колеса,
– рулевое колесо.

При наличии подушки безопасности

ВНИМАНИЕ: пиротехнические системы
(подушки безопасности и преднатяжители)
должны находится вдали от источников
тепла и открытого огня, которые могут стать
причиной их срабатывания. Их снятие и
установку должен производить только
специально обученный персонал.

Снимите:
– подушку безопасности, которая закреплена

двумя болтами под рулевым колесом,
отсоедините ее разъем (1) (белый),

– разъем системы круиз-контроля (если

автомобиль оснащен этой системой),

– гайку крепления рулевого колеса (при

установке замените ее новой),

– рулевое колесо,
– облицовочный кожух под рулевым колесом

(три болта N),

РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-15

36

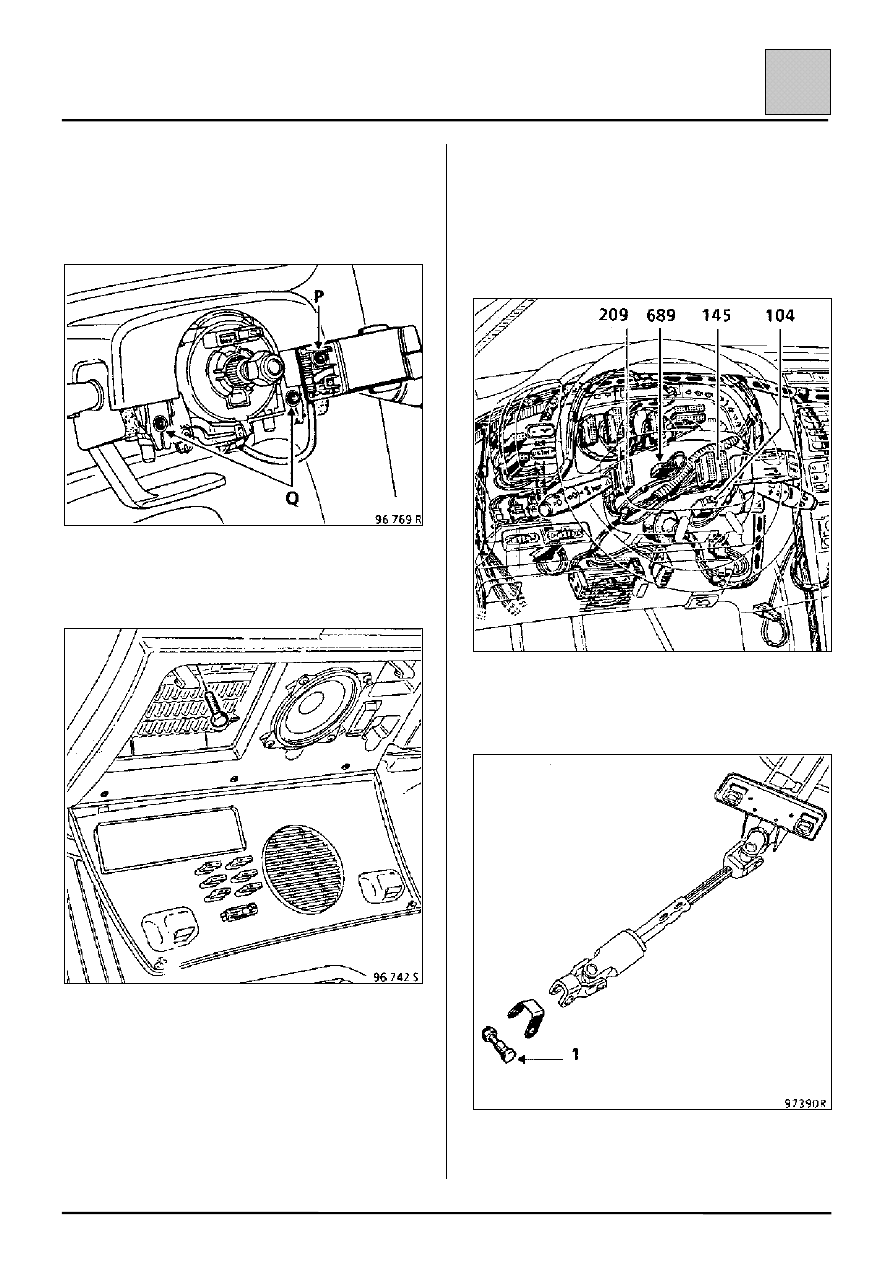

– крышку пульта дистанционного управления

аудиосистемой и болт (P) его крепления,

– верхний облицовочный кожух рулевой колонки,

вывернув два болта (Q),

– громкоговоритель синтезатора речи (если он

установлен).

Отсоедините разъемы:
– выключателя зажигания (104),
– переключателя стеклоочистителя и омывателя

ветрового стекла (145),

– переключателя наружного освещения (209),
– спирального токопередающего устройства

(подушки безопасности и системы круиз-
контроля), если оно установлено (689).

Снимите:
– эксцентриковый болт и гайку (1) крепления

вилки карданного шарнира рулевого вала (в
салоне),

– четыре гайки крепления рулевой колонки и

рулевую колонку в сборе с подрулевым
переключателем.
