РУЛЕВОЙ МЕХАНИЗМ

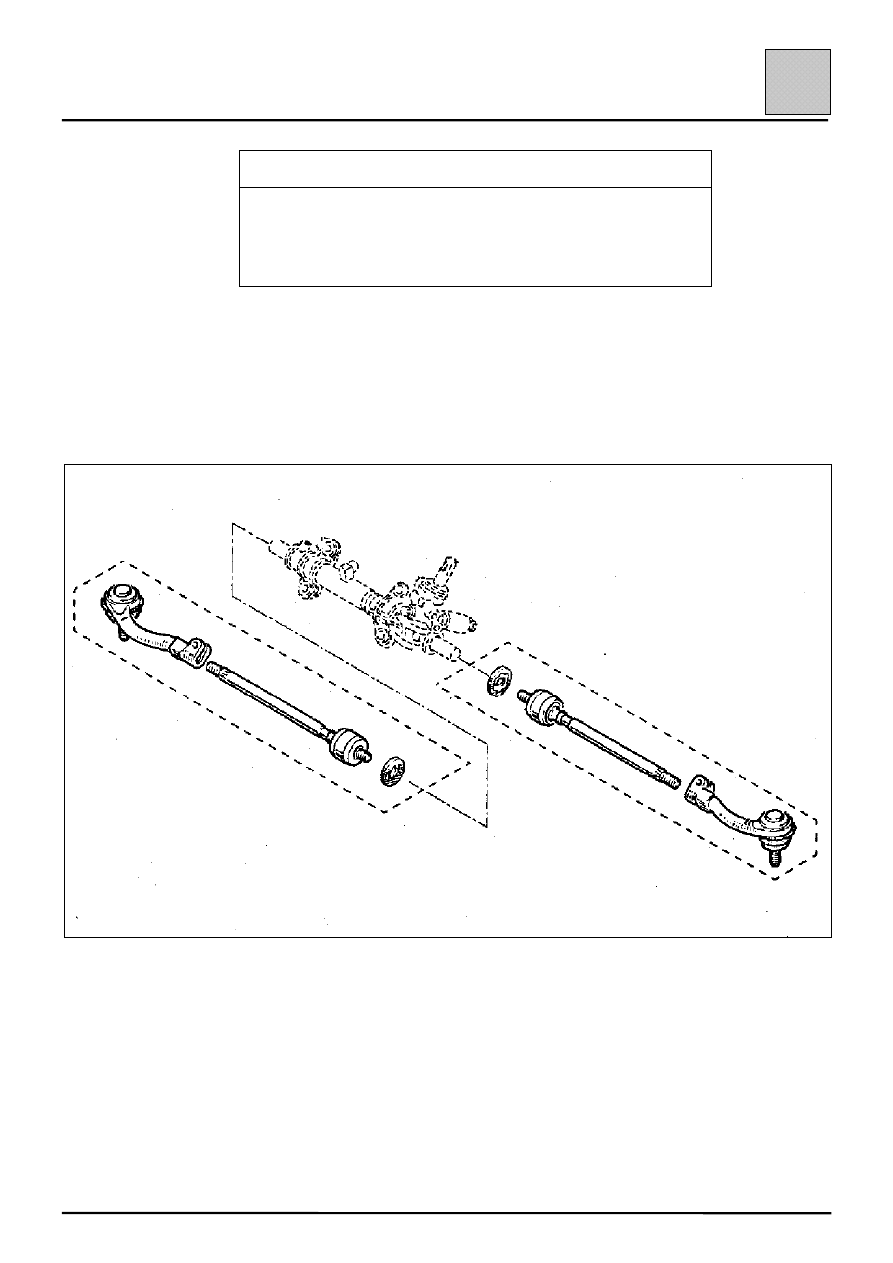

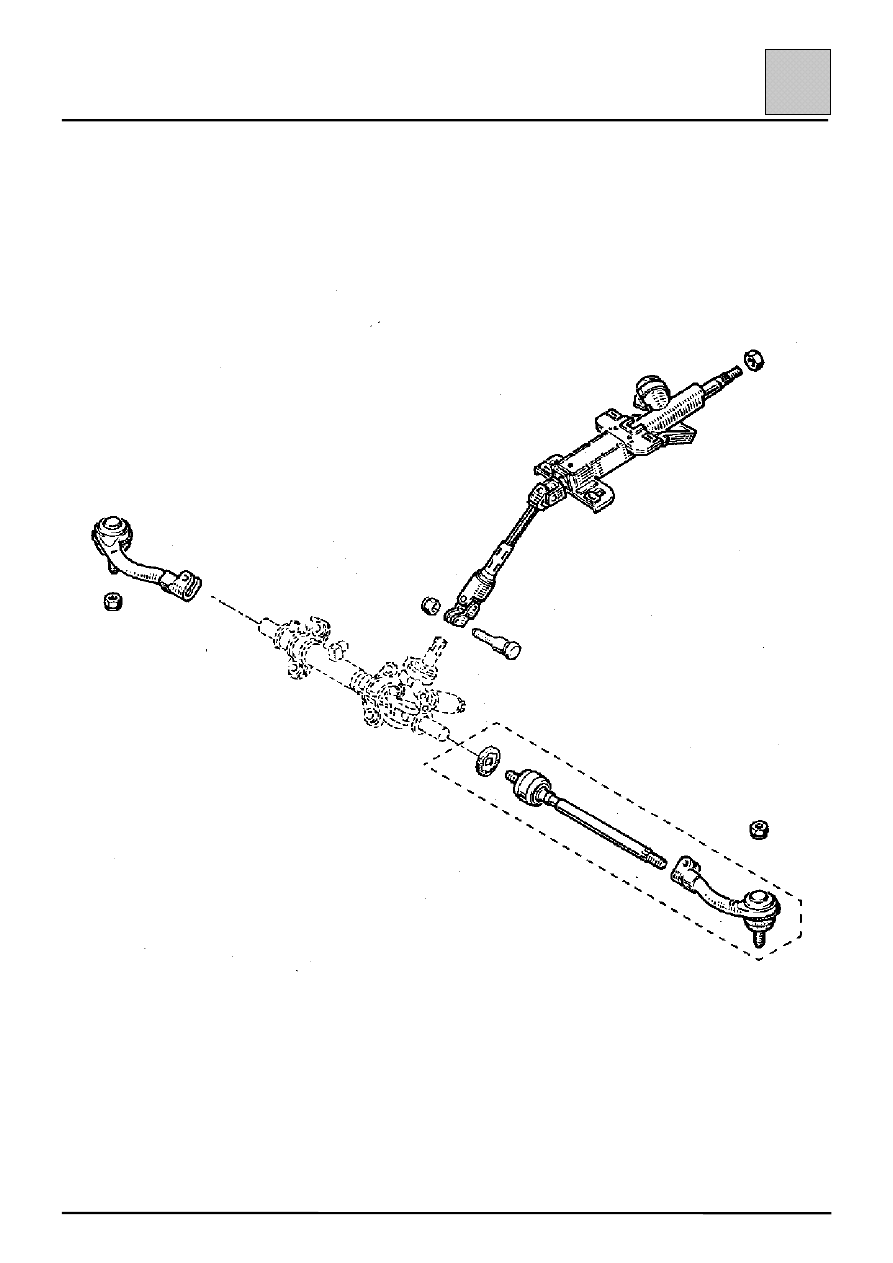

Общий вид

36-1

36

РУЛЕВОЙ МЕХАНИЗМ

Осевой шаровой шарнир рулевой тяги

36-2

36

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Dir. 1305

Приспособление для снятия и установки осевых
шаровых шарниров рулевых тяг

Dir. 1306

Приспособления для фиксации зубчатой рейки

Т. Av. 476

Съемник шаровых шарниров

Осевой шаровой шарнир рулевой тяги может быть заменен без снятия рулевого механизма с автомобиля.
Приспособления Dir. 1306 и Dir. 1305 позволяют соответственно зафиксировать рейку в рулевом механизме
и снять шаровые шарниры наконечников рулевых тяг.

ВАЖНОЕ ЗАМЕЧАНИЕ: чтобы не повредить зубья рейки и приводной шестерни при выполнении этой
операции, их НЕОБХОДИМО заблокировать с помощью приспособления Dir. 1306.

РУЛЕВОЙ МЕХАНИЗМ

Осевой шаровой шарнир рулевой тяги

36-3

36

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Осевой шаровой шарнир рулевой тяги

5

Гайка крепления шарового пальца
наконечника

3,5

Болт регулировочной муфты рулевой
тяги

2

Болты крепления колеса

4 болта

10

5 болтов

10

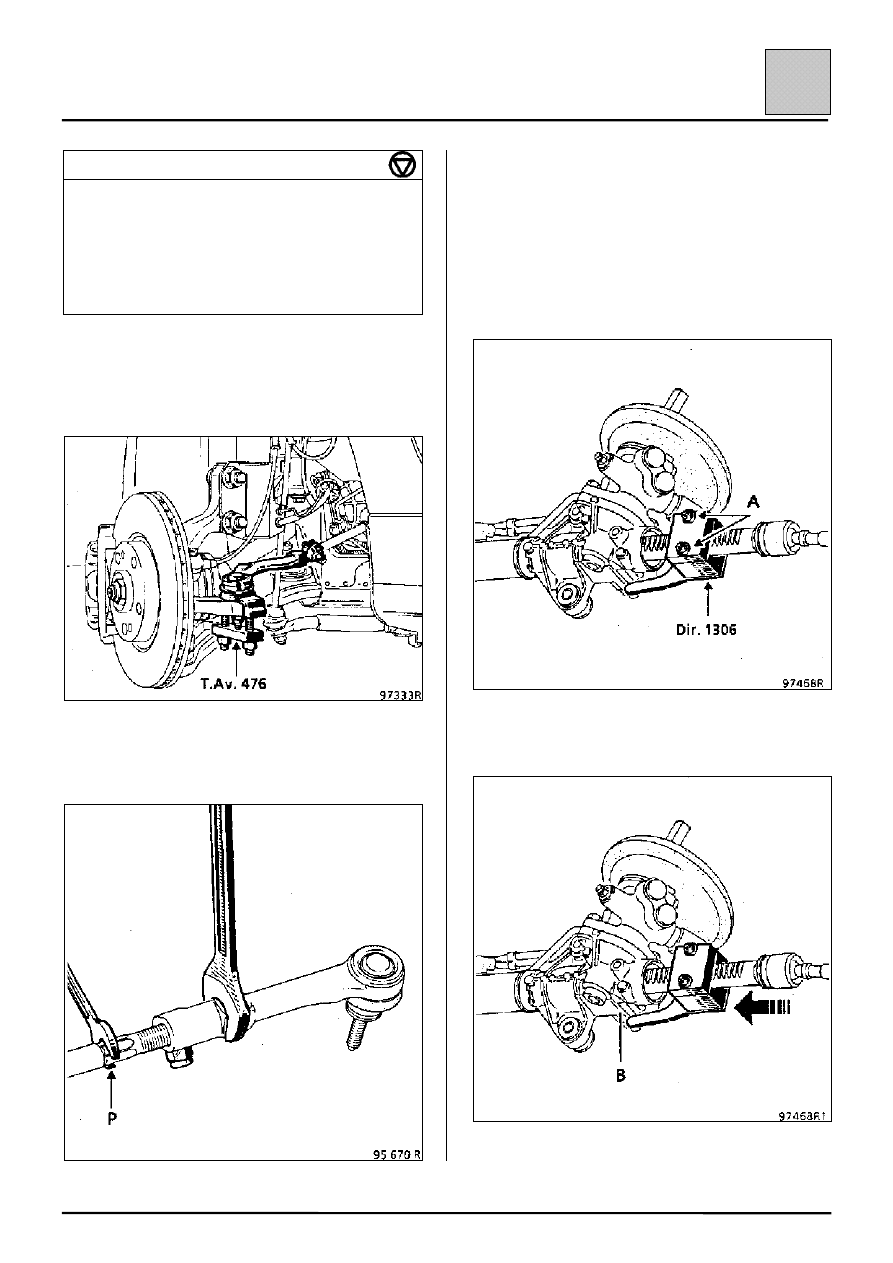

СНЯТИЕ

С помощью съемника Т. Av. 476 выпрессовать
палец шарового шарнира наконечника рулевой
тяги.

Ослабьте болт регулировочной муфты рулевой
тяги и отверните наконечник рулевой тяги,
удерживая осевой шаровой шарнир рулевой тяги
гаечным ключом в точке «Р».

Сосчитайте число использовавшихся витков
резьбы для того, чтобы предварительно
отрегулировать схождение колес при установке.

Снимите пластиковый хомут, удерживающий
чехол, и снимите чехол.

Установите приспособление Dir. 1306 на зубья
рулевой рейки со стороны гидрораспределителя и
затяните два болта (А).

Поверните колеса, чтобы сцепить
приспособление Dir. 1306 с картером (В) рулевого
механизма.
