ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизационная стойка с пружиной

31-20

31

С приспособлением

для сжатия пружины

Инструмент должен быть полностью пригоден к работе, поскольку пружина создает большое
усилие.

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Изготовитель

Тип

Наименование

Захваты

MG

M90

Приспособление для сжатия
пружины

M3

ZI

ZKL 2013
ZKL 0055

Приспособление для сжатия
пружины
Тиски

NO2

FACOM

D83

RENA

Приспособление для отвертывания гайки
штока стойки передней подвески

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка штока стойки

6

СНЯТИЕ

Установите захваты на сжимающее
приспособление и закрепите последнее на
пружине.

Сожмите пружину до тех пор, пока она отойдет от
опорных чашек.

С помощью приспособления FACOM D83 RENA
отверните гайку со штока стойки.

Снимите
– верхнюю опору телескопической стойки,
– стойку,
– подшипник (В).

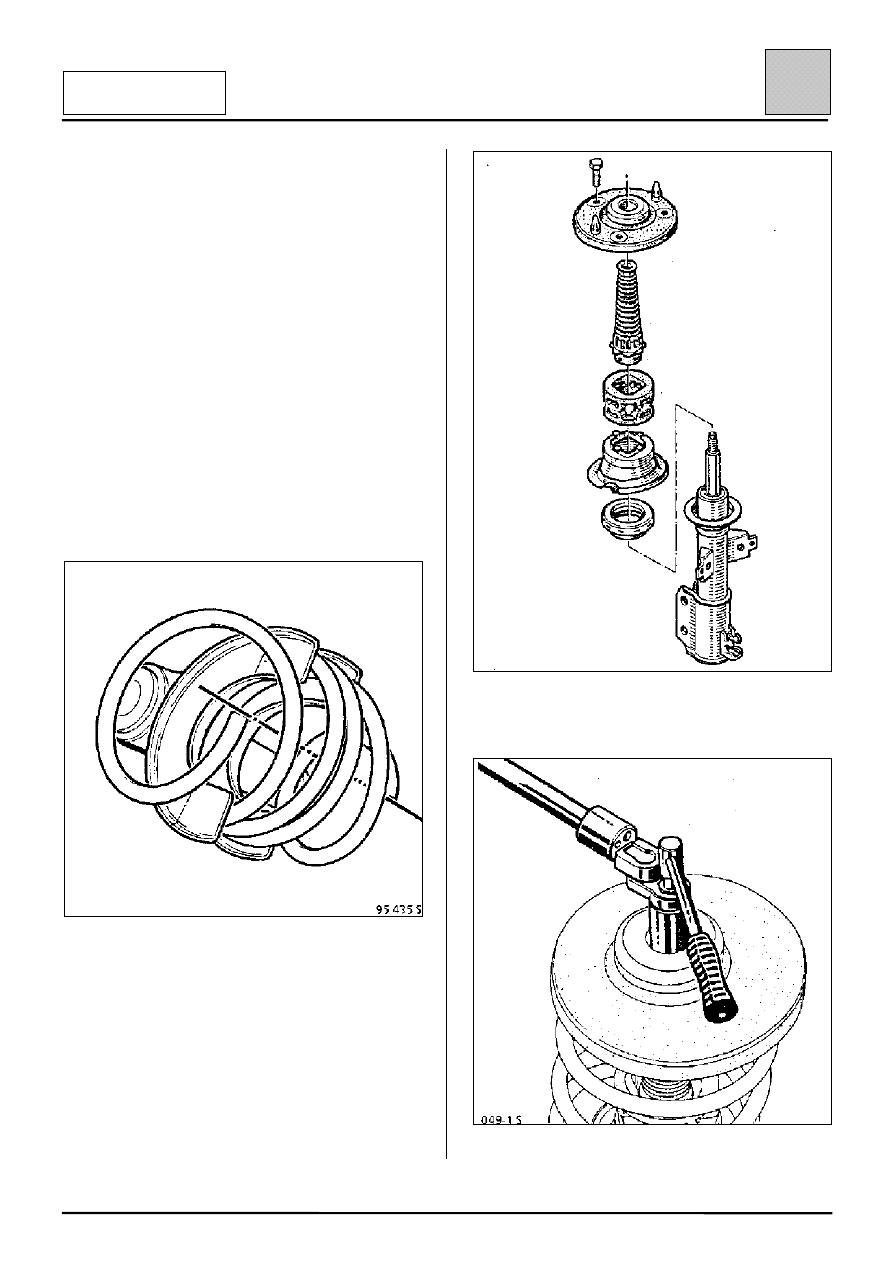

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизационная стойка с пружиной

31-21

31

С приспособлением

для сжатия пружины

УСТАНОВКА

Меры предосторожности перед установкой:

На складе амортизаторы хранятся в
горизонтальном положении.

В этих условиях возможна кратковременная
потеря работоспособности стойками,
рассчитанными на работу в вертикальном
положении.

Перед установкой стойки на автомобиль для
приведения ее в работоспособное состояние
несколько раз вдвинуть и выдвинуть вручную ее
шток в вертикальном положении (выполнить
несколько полных ходов растяжения-сжатия)

При замене пружины для облегчения ее установки
соблюдайте правильность расположения и
ориентации пружины относительно захватов
сжимающего приспособления.

Обеспечьте установку деталей правильным
способом и в правильном порядке.

С помощью приспособления FACOM D 83 RENA
затяните (новую) гайку с рекомендуемым
моментом.

Разгрузите пружину и снимите приспособление.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизационная стойка с пружиной

31-22

31

Приспособление

Sus. 1232

Приспособление должно быть полностью пригодно к работе, поскольку пружина создает большие
усилия.

НЕОБХОДИМЫЕ СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

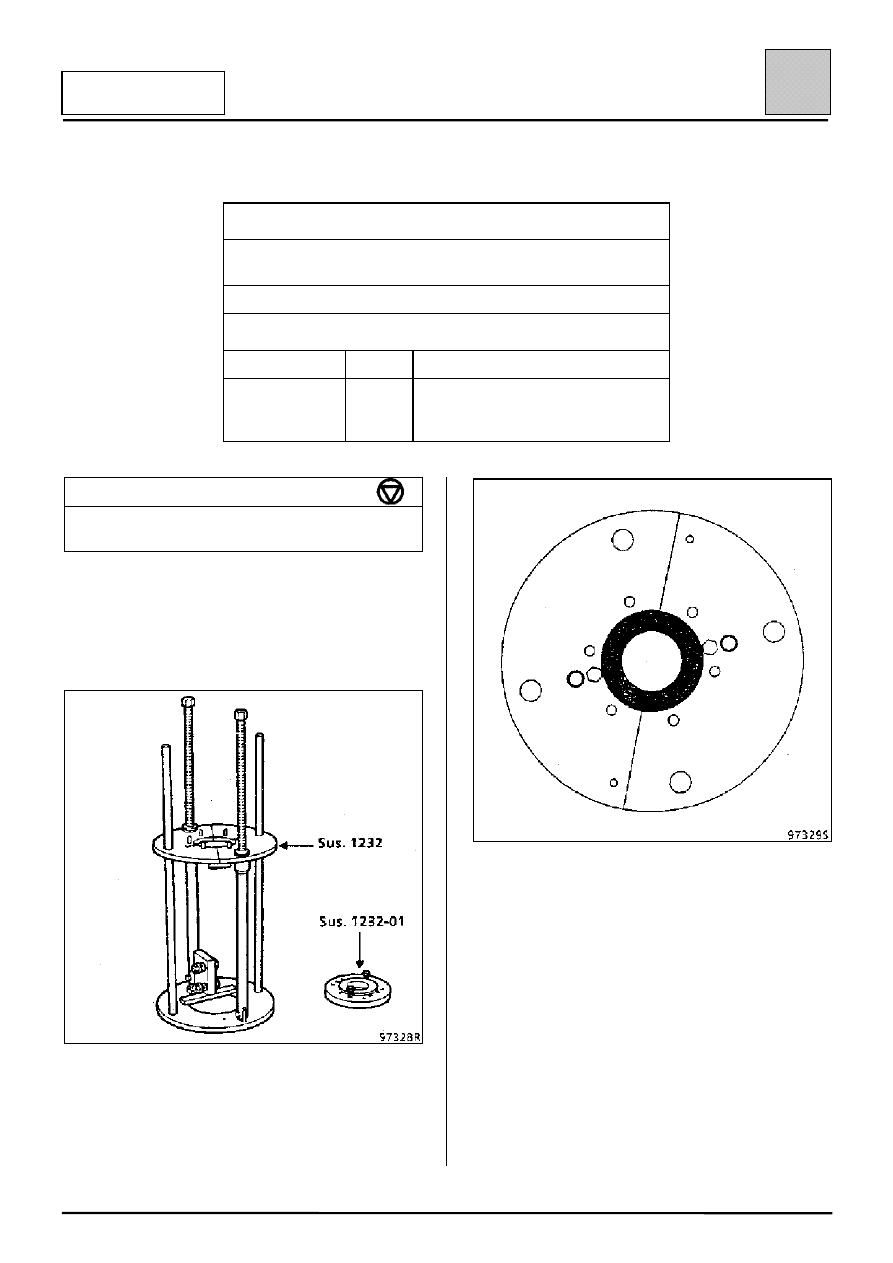

Sus. 1232

Приспособление для разборки и сборки
стойки передней подвески

Sus. 1232-01

Верхний диск

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Изготовитель

Тип

Наименование

FACOM

D83

RENA

Приспособление для
отвертывания гайки штока
стойки передней подвески

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка штока стойки передней
подвески

6

СНЯТИЕ

Отверните четыре болта крепления верхней
пластины и разделите два компонента.

1 Sus. 1232
2 Sus. 1232-01

Соедините диск (2) с верхней пластиной
приспособления Sus. 1232 (два болта).

Установите узел (выступом вверх)
непосредственно на верхнюю чашку пружины.

ПРИМЕЧАНИЕ: резьбовые стержни
приспособления подвергаются воздействию
очень больших усилий и должны быть хорошо
смазаны.

Сожмите пружину.

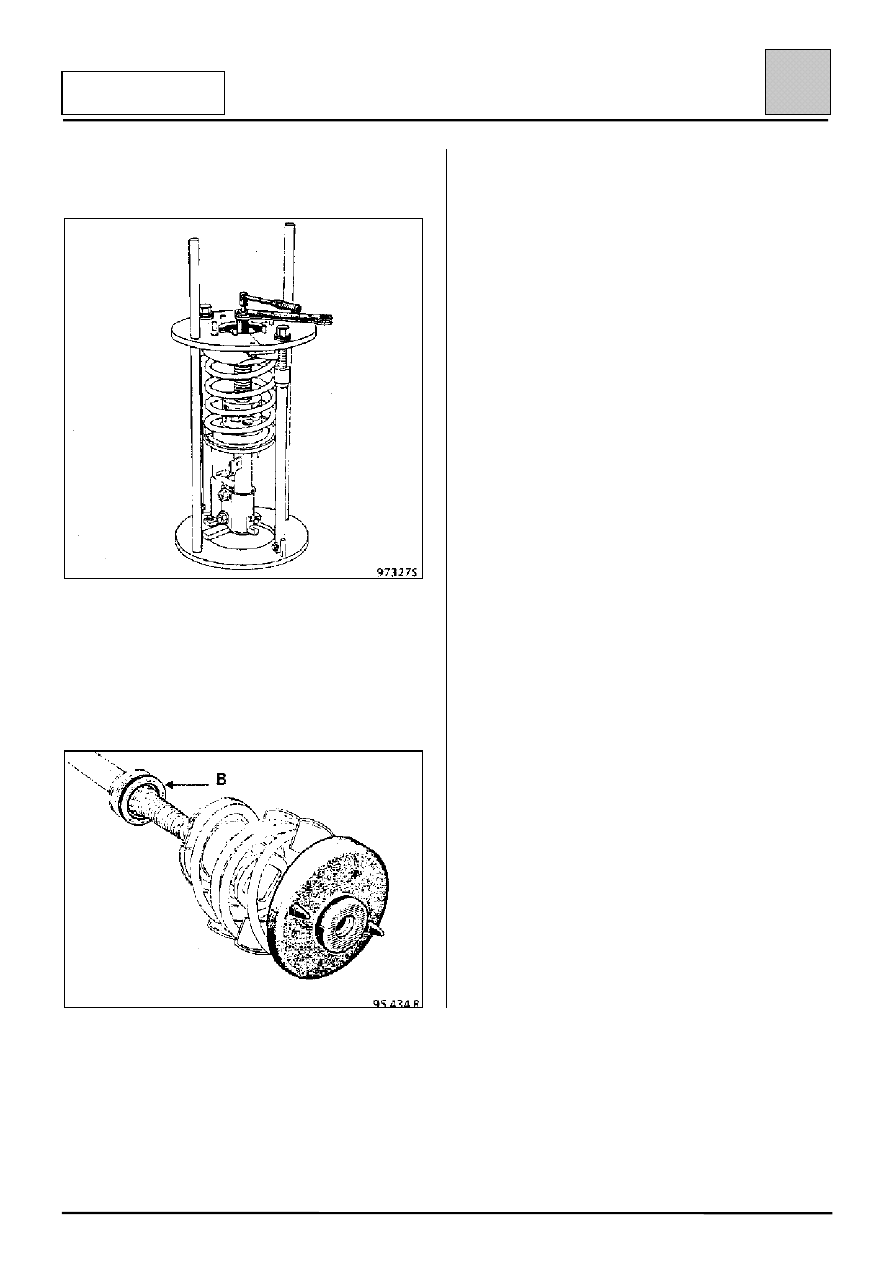

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизационная стойка с пружиной

31-23

31

Приспособление

Sus. 1232

Пользуясь приспособлением FACOM D 83 RENA,
отверните гайку со штока амортизационной
стойки.

Постепенно разгрузите пружину.

Снимите:
– верхнюю опору телескопической стойки,
– стойку,
– подшипник (В).

УСТАНОВКА

Меры предосторожности перед установкой:

На складе амортизационные стойки хранятся в
горизонтальном положении.

В этих условиях возможна кратковременная
потеря работоспособности стойками,
рассчитанными на работу в вертикальном
положении.

Перед установкой стойки на автомобиль для
приведения ее в работоспособное состояние
достаточно несколько раз вдвинуть и выдвинуть
вручную ее шток в вертикальном положении
(выполнить несколько полных ходов растяжения-
сжатия).

Поставьте новую стойку на нижнюю пластину
приспособления.

Проверьте положение изолирующей прокладки на
нижней чашке.
