ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

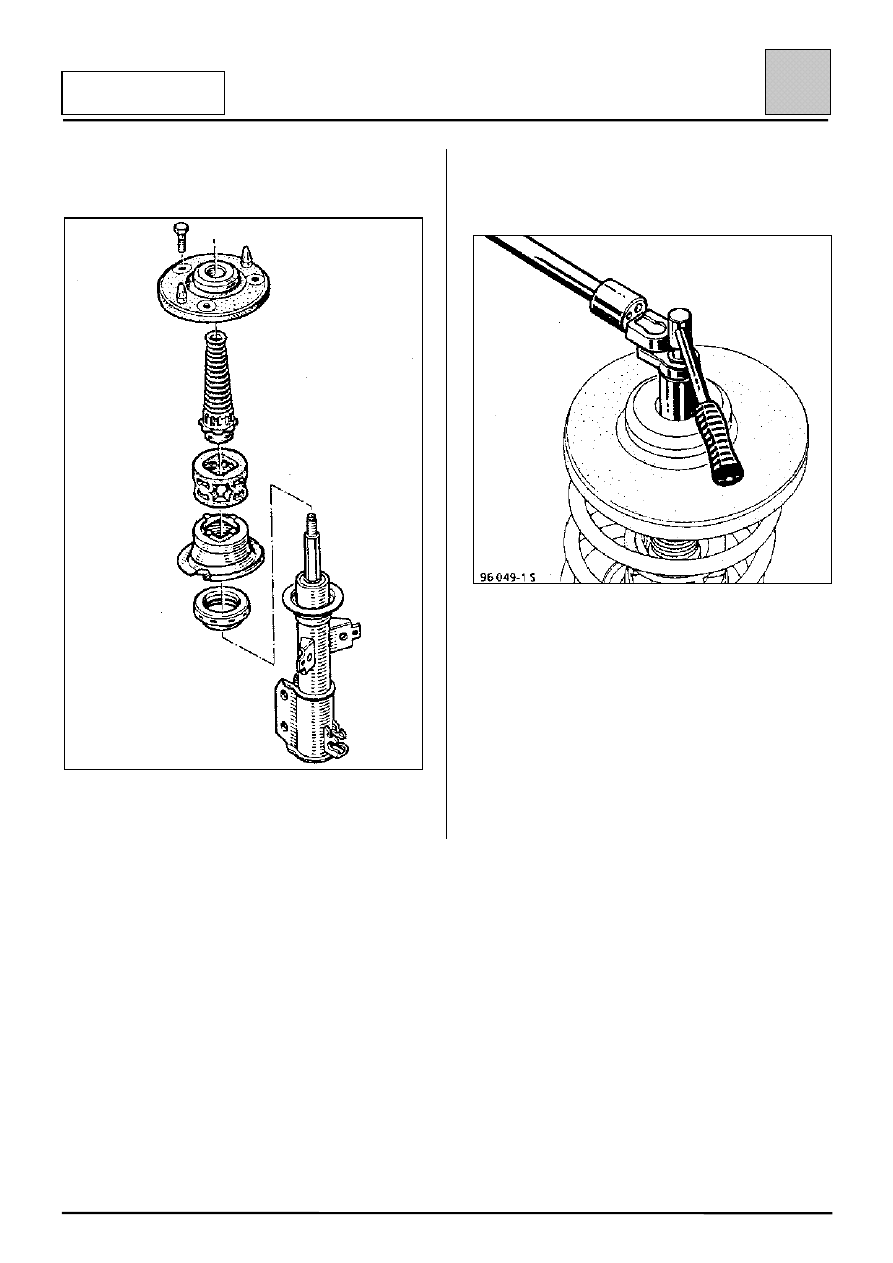

Амортизационная стойка с пружиной

31-24

31

Приспособление

Sus. 1232

Соблюдайте порядок установки и ориентацию
деталей.

Разгрузите пружину, убедившись в том, что концы
пружины правильно расположены в чашках.

С помощью приспособления FACOM D 83 RENA
затяните (новую) гайку с рекомендованным
моментом.

Полностью разгрузите пружину и снимите
приспособление.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Стабилизатор поперечной устойчивости

31-25

31

СНЯТИЕ И УСТАНОВКА

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка крепления опоры

2

Гайки крепления стойки

4

Болт (диаметром 12 мм) заднего
крепления подрамника

9

Болт усилителя подрамника

6

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Стабилизатор поперечной устойчивости

31-26

31

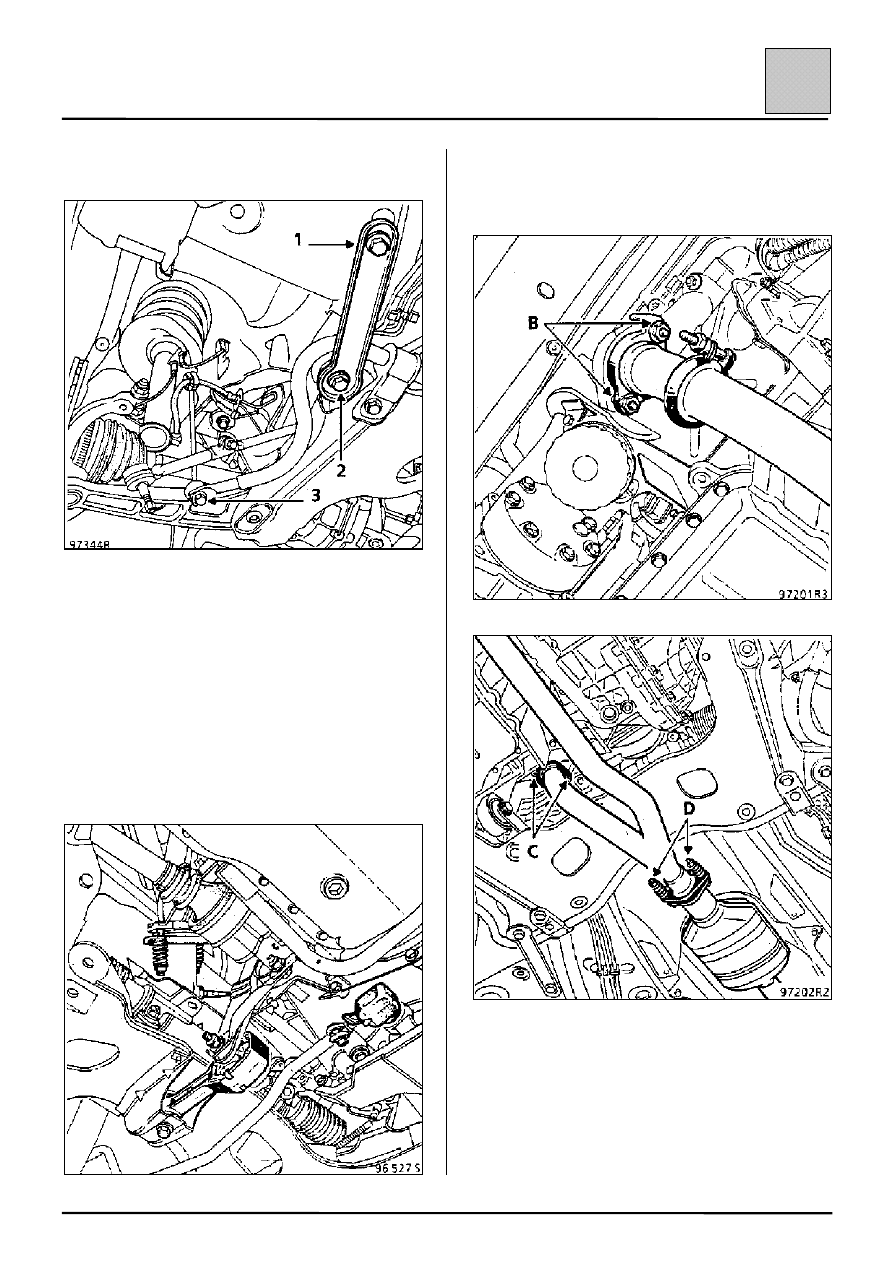

Отверните два болта (1) усилителя подрамника.

Ослабьте затяжку двух задних болтов (2)
крепления подрамника, чтобы стало возможным
повернуть усилитель.

Снимите:
– болты крепления стабилизатора к подрамнику,
– гайки (3) крепления стойки штанги

стабилизатора.

ДВИГАТЕЛЬ F

Снимите механизм управления переключением
передач.

ДВИГАТЕЛЬ Z

Отверните болты (В)-(С) и (D).

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подрамник

31-27

31

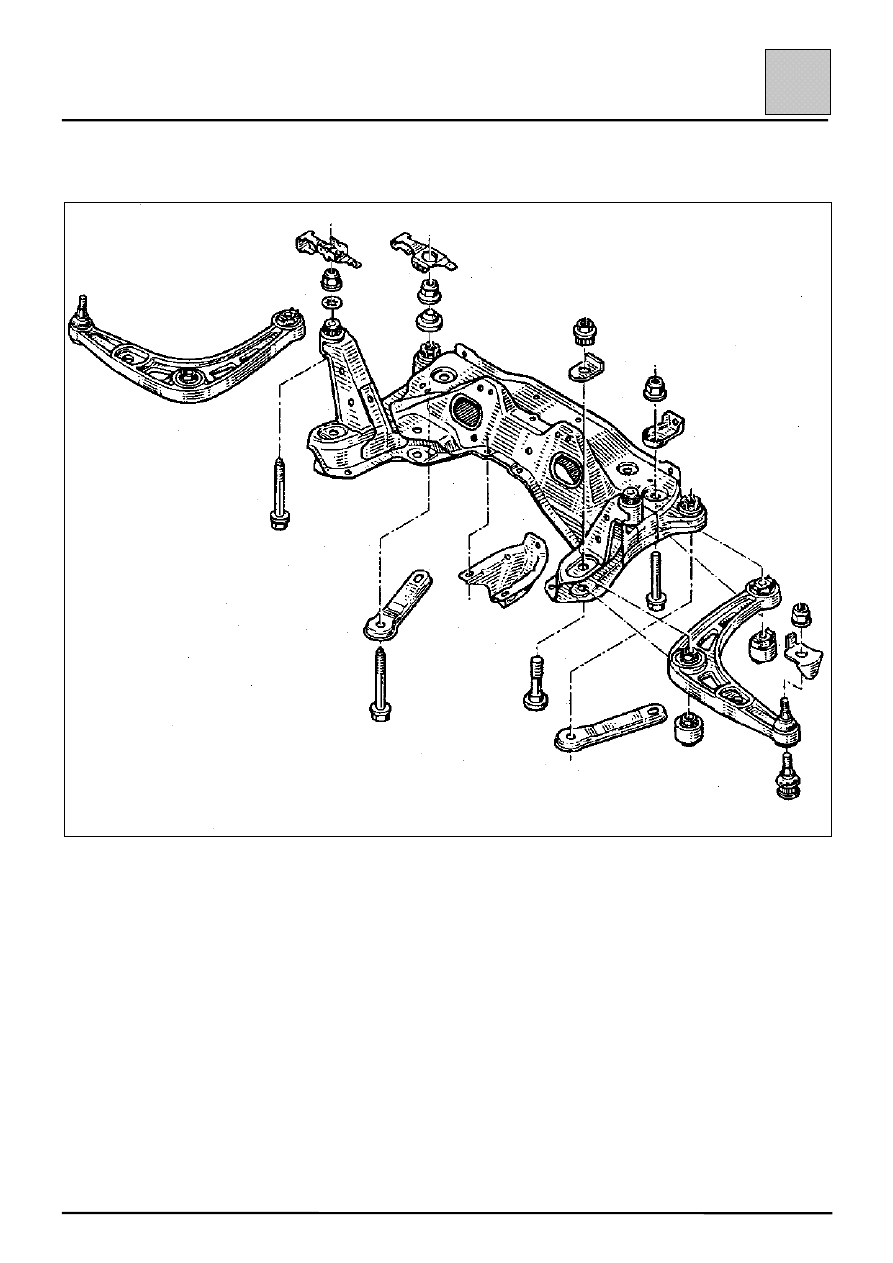

ОБЩИЙ ВИД
