ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозной диск

31-12

31

Тормозные диски нельзя перешлифовывать.
При повышенном износе или наличии
глубоких рисок диски подлежат замене.

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления колеса

4 болта

10

5 болтов

10

Болты крепления скобы суппорта
тормоза

10

Болт крепления диска

1,5

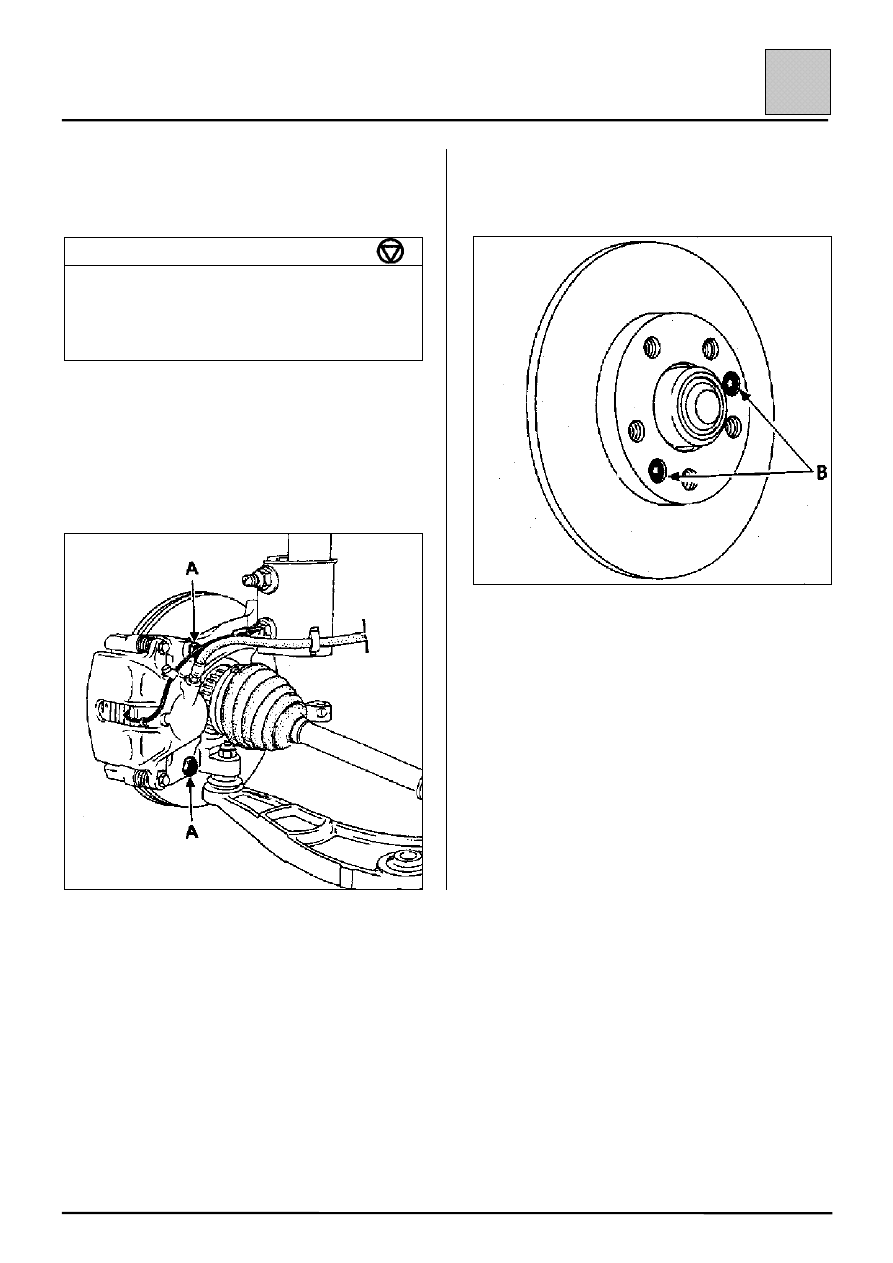

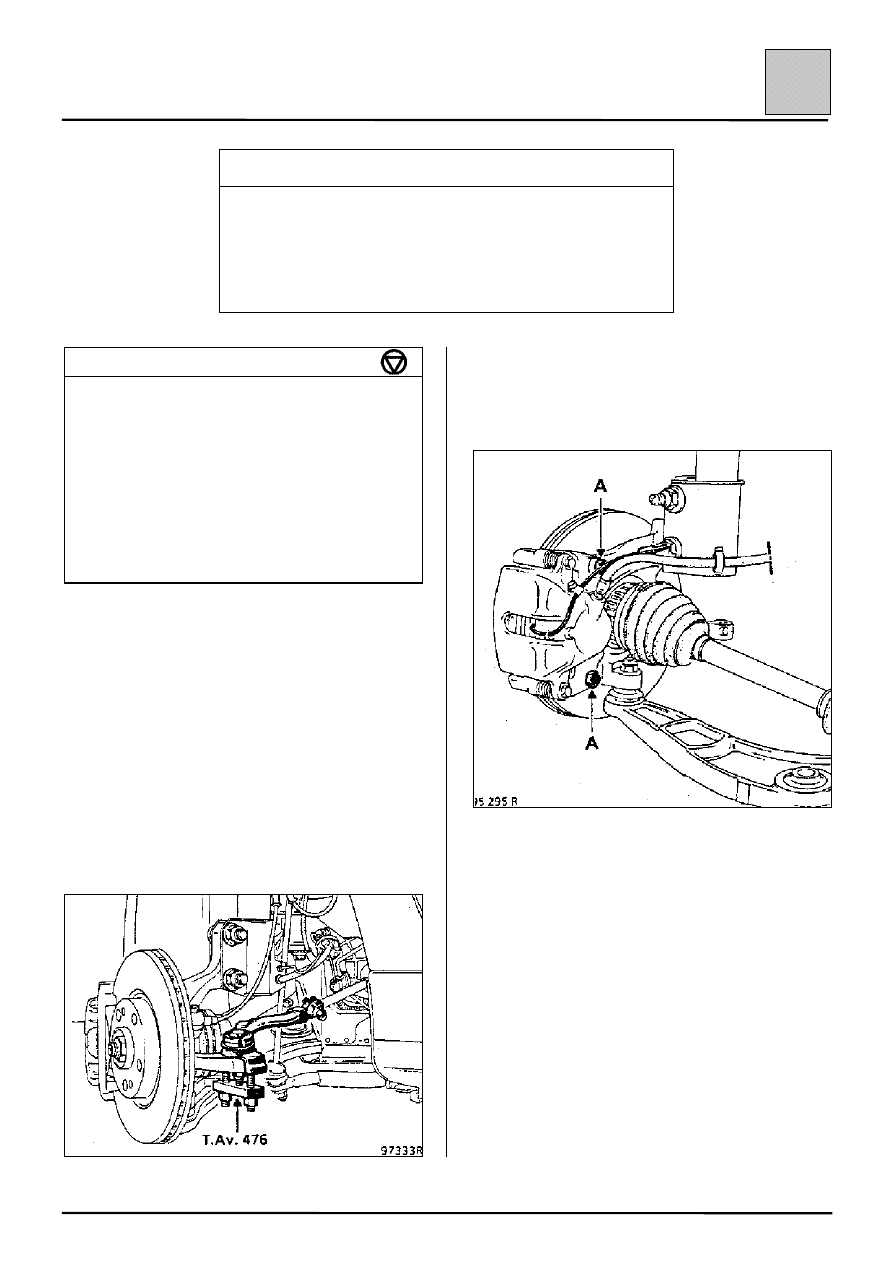

СНЯТИЕ

Снимите:
– тормозные колодки (см. соответствующий

параграф),

– два болта (А) крепления скобы суппорта,

– два болта крепления диска (В), используя

ключ с головкой «Торкс» T30 (например:
FACOM RX30 с переходником или 89-30),

– диск.

УСТАНОВКА

Установите диск на ступицу и закрепите его двумя
болтами (В).

Нанесите средство Loctite FRENBLOC на болты
крепления суппорта и затяните их с
рекомендованным моментом.

Несколько раз нажмите на педаль тормоза для
установки поршня тормозного механизма в
рабочее положение.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипник ступицы колеса

31-13

31

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

B. Vi. 1106
T. Av. 1230

Оправка для замены подшипника ступицы
колеса

Ron 604-01

Фиксатор ступицы

T. Av. 476

Съемник шаровых шарниров

T. Av. 1050

Съемник ступицы

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болт крепления амортизационной
стойки к поворотному кулаку М16

××××200

20

Гайка пальца шарового шарнира
рычага подвески

6,5

Гайка крепления амортизационной
стойки к поворотному кулаку

4

Болт крепления скобы суппорта
тормоза

10

Гайка ступицы колеса

25

Болты крепления колеса

4 болта

10

5 болтов

10

ПРОВЕРКА ЗАЗОРА

С помощью индикатора стрелочного типа
проверьте зазор в подшипниках ступицы, он
должен составлять:

от 0 до 0,05 мм.

СНЯТИЕ

Снимите:
– колесо,
– шаровой шарнир наконечника рулевой тяги из

поворотного кулака, пользуясь съемником
T. Av. 476,

– тормозные колодки – плавающая скоба –

суппорт в сборе, отвернув два болта (А).

Закрепите этот узел на пружине.







ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипник ступицы колеса

31-14

31

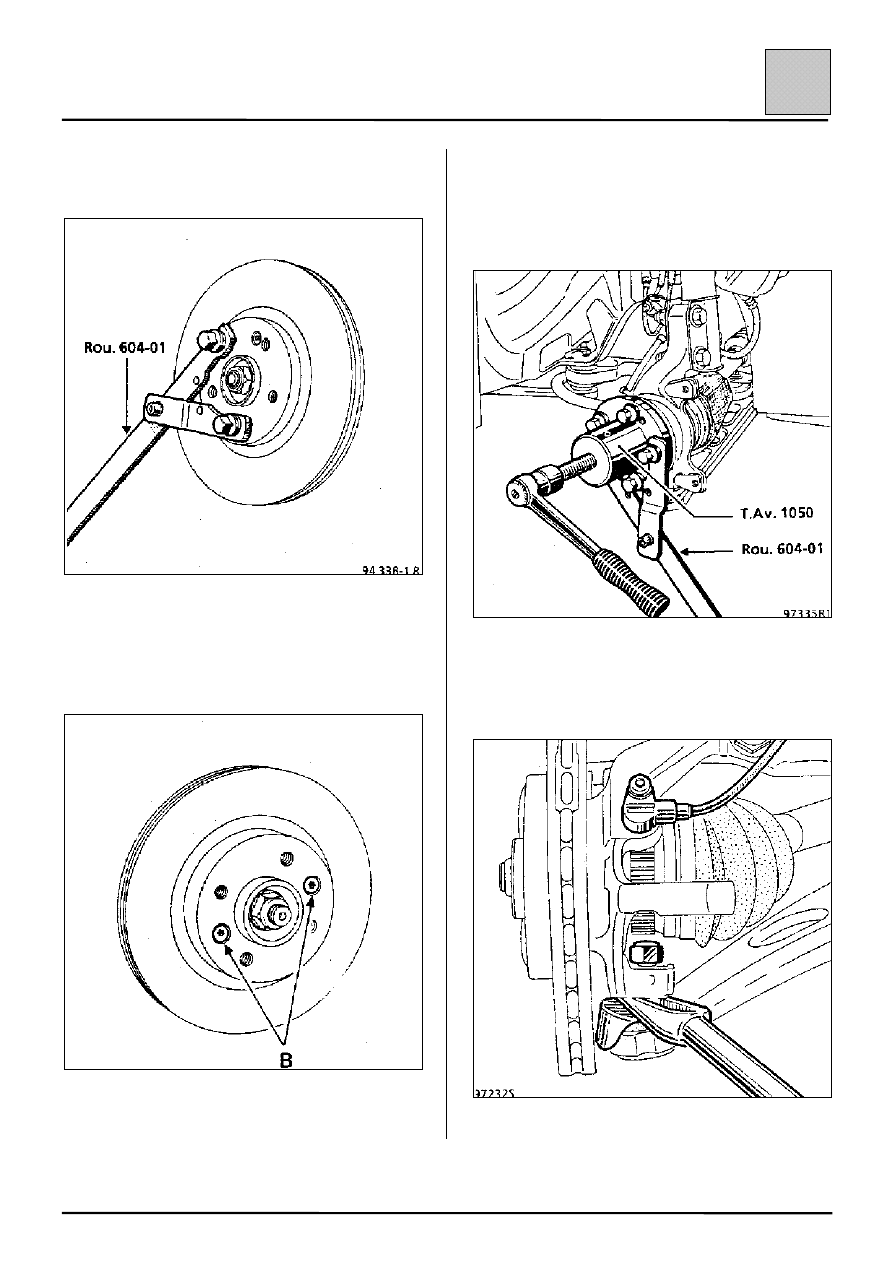

– гайку ступицы, пользуясь приспособлением

Ron 604-01,

– два болта (В) крепления тормозного диска,

пользуясь ключом с головкой «Торкс» Т30
(например: FACOM RX30 с переходником или
89-30).

Установите защитное приспособление на чехол
наружного шарнира привода колеса.

На рассматриваемых автомобилях шлицевые
хвостовики наружных шарниров приводов колес
насажены в ступицах на клей. Их необходимо
отжать с помощью приспособлений T. Av. 1050 и
Rou 604-01.

Ослабьте затяжку гайки пальца шарового
шарнира рычага подвески и выпрессуйте шаровой
шарнир с помощью съемника FACOM D98.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипник ступицы колеса

31-15

31

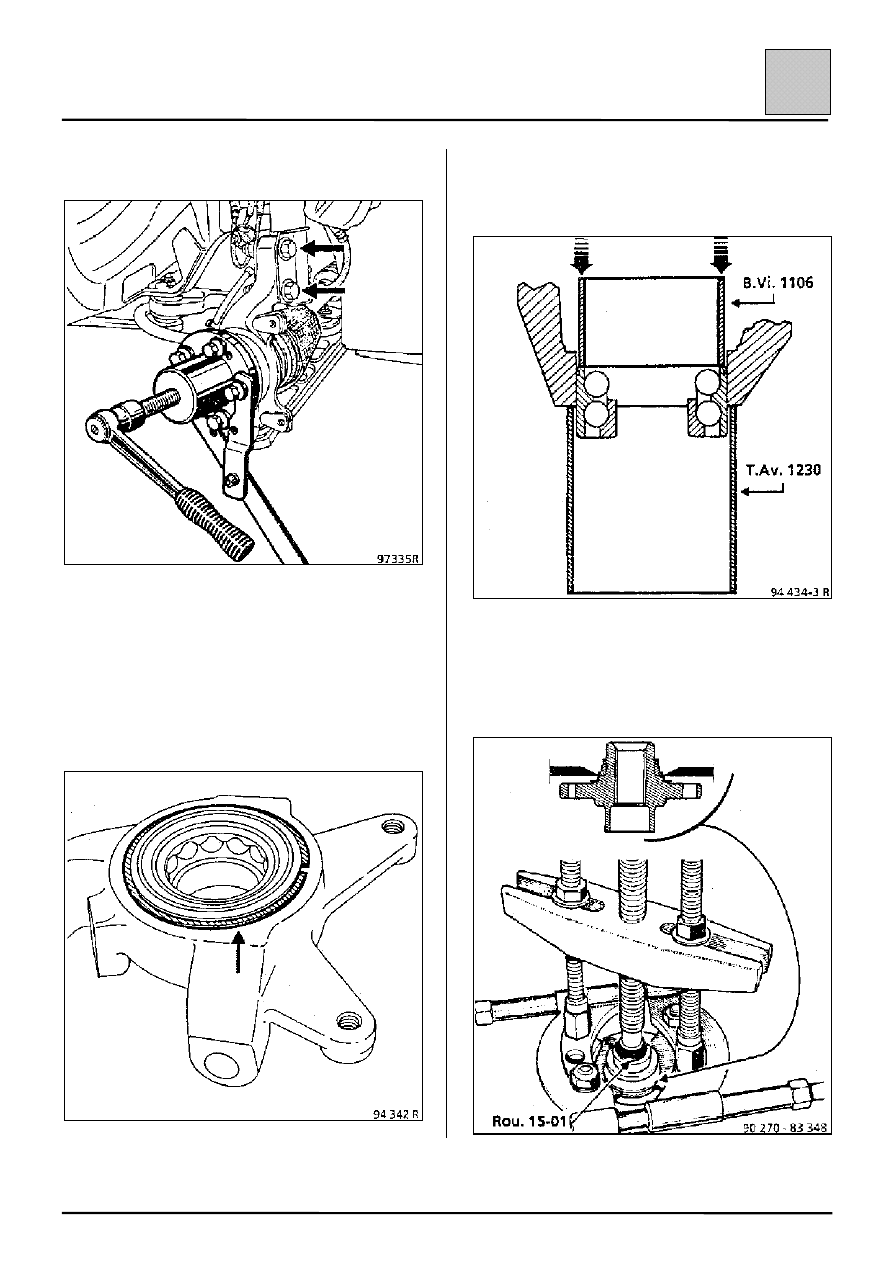

Отверните два болта крепления амортизационной
стойки к поворотному кулаку.

Наклоните поворотный кулак, чтобы вывести
хвостовик привода колеса из поворотного кулака.

Снимите поворотный кулак и ступицу в сборе.

УСТАНОВКА ПОДШИПНИКА В СТУПИЦУ

Снимите два стопорных кольца подшипника.

Выпрессуйте подшипник на прессе с помощью
оправки приспособления B. Vi. 1106, оперев
поворотный кулак на приспособление T. Av. 1230.

Извлеките внутреннее кольцо подшипника из
ступицы, используя съемник с захватами типа
FACOM U53T + U53K и приспособление
Rou 15-01.
