ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Нижний рычаг подвески

31-1

31

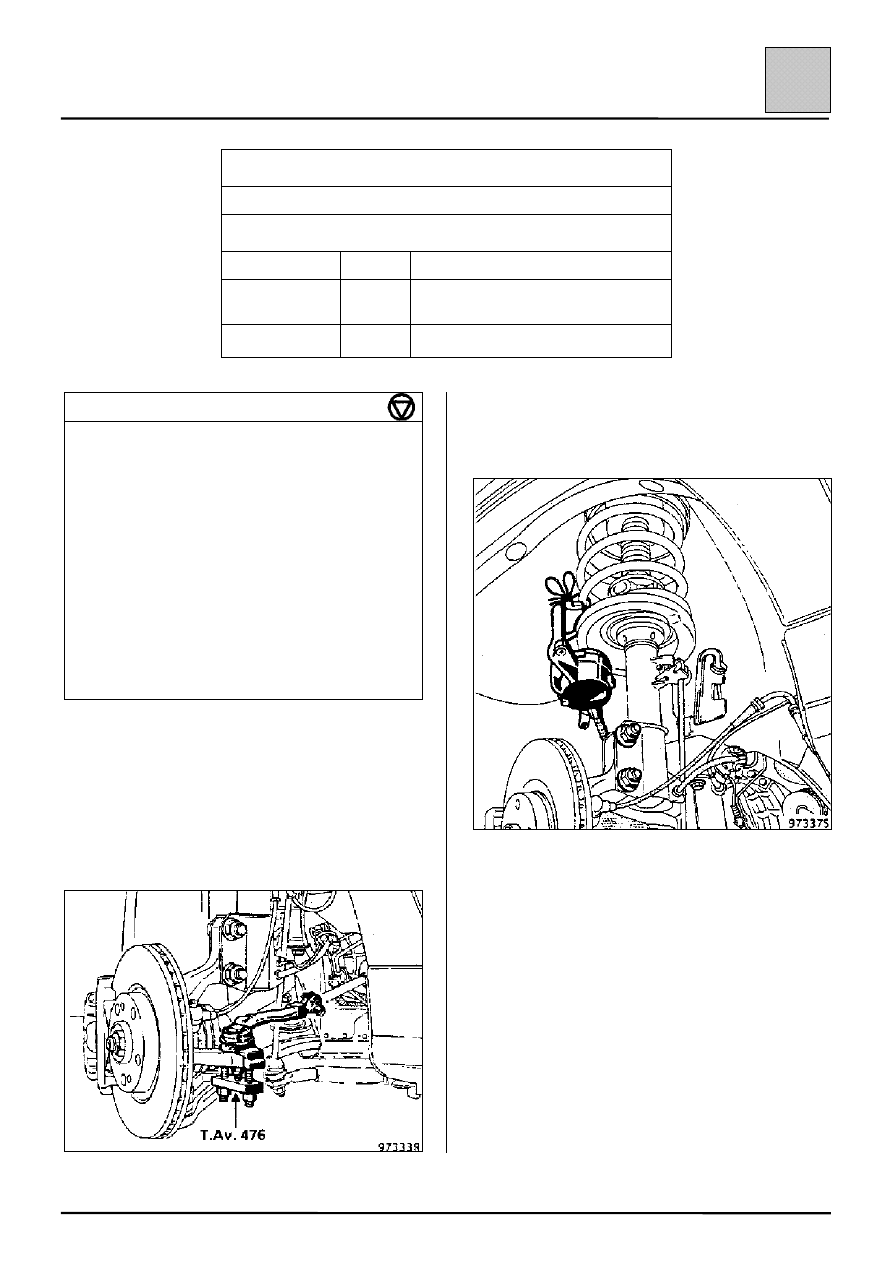

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

T. AV. 476

Съемник шаровых шарниров

НЕОБХОДИМЫЙ ИНСТРУМЕНТ

Изготовитель

Тип

Наименование

FACOM

D98

Выталкиватель пальцев
шаровых шарниров

FACOM

NSX55

Ключ с головкой «Торкс»

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болт крепления амортизационной
стойки к поворотному кулаку

М16

××××200 20

Гайка крепления сайлент-блока
рычага подвески к подрамнику

точка А

21

точка В

11

Гайка крепления шарового пальца
рычага подвески

6,5

Гайка крепления шарового пальца
наконечника рулевой тяги

4

Гайка крепления стойки штанги
стабилизатора

4

Болт крепления направляющего
пальца плавающей скобы тормоза

3,5

Болт крепления колеса

4 болта

10

5 болтов

10

СНЯТИЕ

Снимите:
– колесо,
– шаровой палец наконечника рулевой тяги из

поворотного кулака, пользуясь съемником
Т. Аv. 476,

– плавающую скобу тормоза (см.

соответствующую главу) и закрепите его на
пружине, чтобы не нагружать тормозной шланг.

Установите защитное приспособление на чехол
наружного ШРУС.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Нижний рычаг подвески

31-2

31

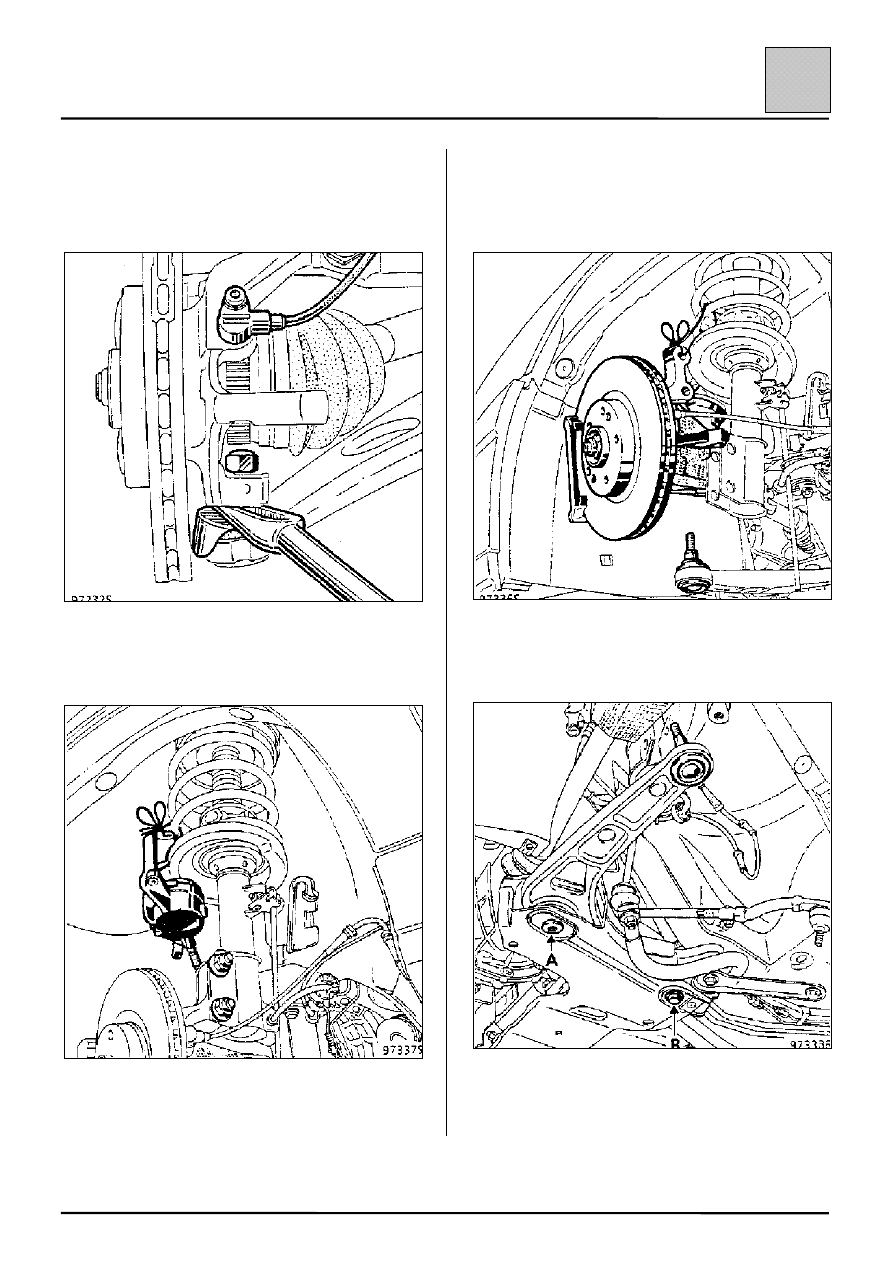

Ослабьте затяжку гайки крепления пальца
шарового шарнира нижнего рычага подвески и с
помощью съемника FACOM D98 снимите шаровой
шарнир.

Снимите болты крепления амортизационной
стойки к поворотному кулаку.

Снимите держатели электропроводов датчика
антиблокировочной системы с их мест крепления.

Отсоедините поворотный кулак от
амортизаторной стойки, после чего отделите
поворотный кулак в сборе с приводом колеса и
привяжите этот узел к пружине.

Ослабьте затяжку двух болтов крепления (А) и (В)
рычага к подрамнику.

Для вывертывания болта (А) необходимо
использовать ключ с головкой «Торкс» FACOM
NSX 55.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Нижний рычаг подвески

31-3

31

УСТАНОВКА

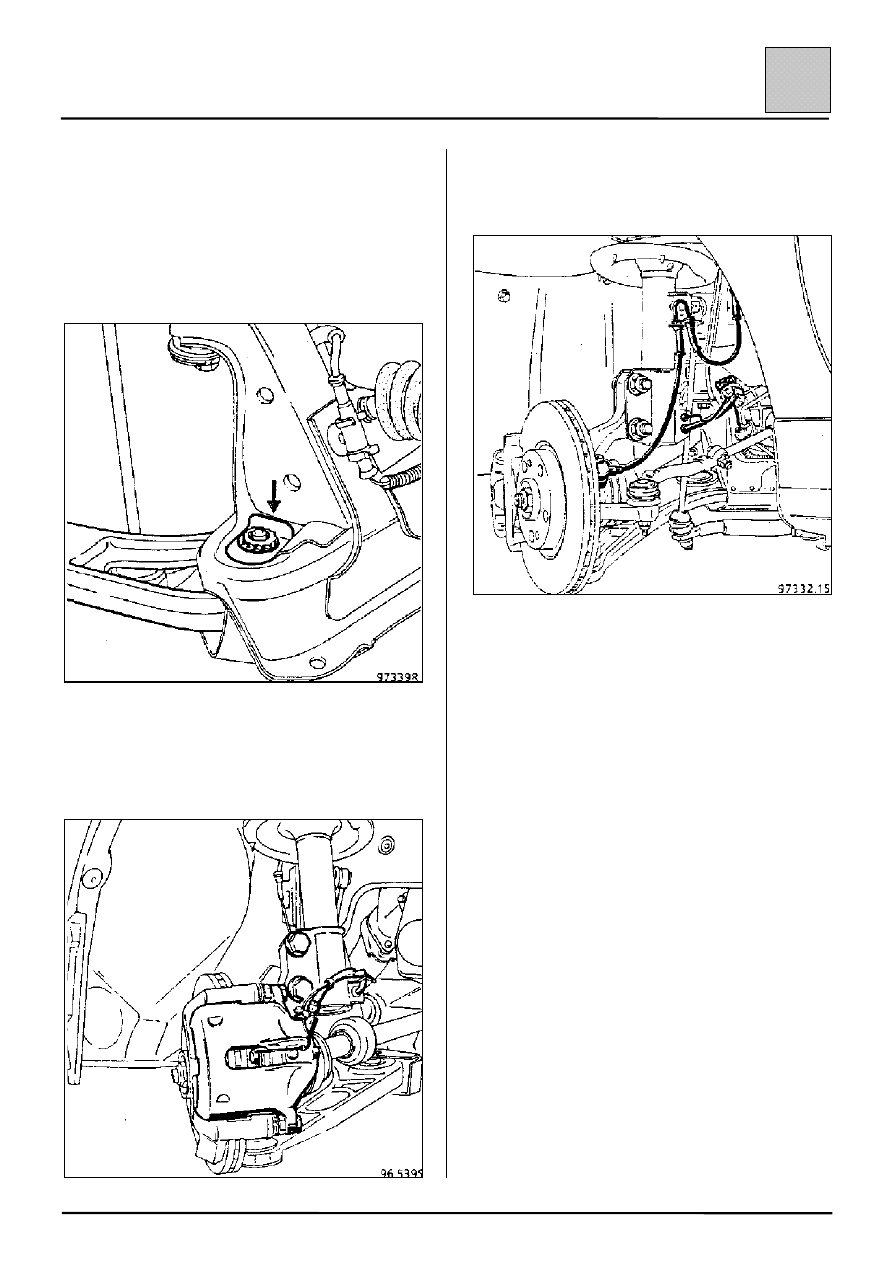

Замените болты и гайки крепления нижнего
рычага подвески на новые и ПРОСЛЕДИТЕ ЗА
ПРАВИЛЬНОСТЬЮ МОМЕНТОВ ИХ ЗАТЯЖКИ.

ВНИМАНИЕ: убедитесь в наличии подкладочной
пластины под гайкой в точке А на опоре нижнего
рычага подвески.

В дальнейшем установка производится в порядке,
обратном снятию. Будьте внимательны, чтобы не
повредить чехол вала привода колеса.

Присоедините провод сигнальной лампы износа
тормозных колодок.

Убедитесь в правильности расположения
тормозного шланга и электропроводов
антиблокировочной системы.

Несколько раз нажмите на педаль тормоза для
установки поршня тормозного механизма в
рабочее положение, чтобы обеспечить контакт
между поршнями и тормозными колодками.

Проверьте углы установки передних колес и, при
необходимости, отрегулируйте схождение колес.
