ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-11

29

ЗУБЧАТЫЙ ВЕНЕЦ АБС

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

T.Av. 1239

Оправка для установки зубчатого
венца АБС

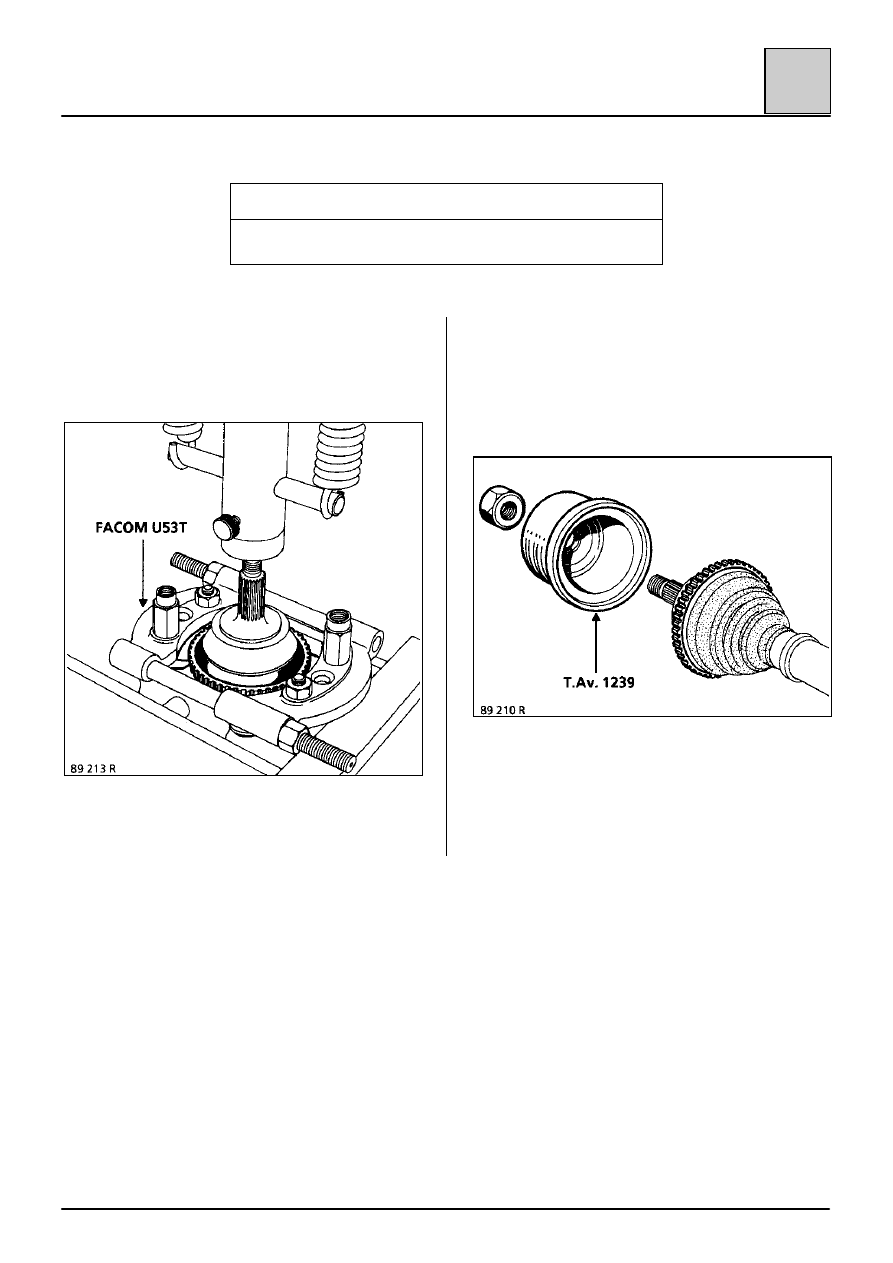

СНЯТИЕ

Выпрессуйте зубчатый венец с помощью
приспособления FACOM U53T.

УСТАНОВКА

Нанесите Loctite SCELBLOC на зубчатый венец
и установите его на место с помощью оправки
T.Av. 1239 и использованной гайки приводного
вала.

ПРИМЕЧАНИЕ: Как запасные части, приводные
валы поступают со склада без зубчатого венца
АБС. Поэтому следует сохранять венец, чтобы
иметь возможность выровнять приводные валы.
При необходимости со склада можно получить и
зубчатый венец.

ПРИВОДНЫЕ ВАЛЫ

Наружный защитный чехол

29-12

29

Шарнир LOBRO

Шарнир SAGINAW

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

T.Av. 1256

Щипцы для обжима хомутов OETIKER

T.Av. 1168

Щипцы для хомутов CAILLAU с замком

Приводной вал подлежит частичному ремонту со
стороны колеса:
– замена шарнира,
– замена защитного чехла.

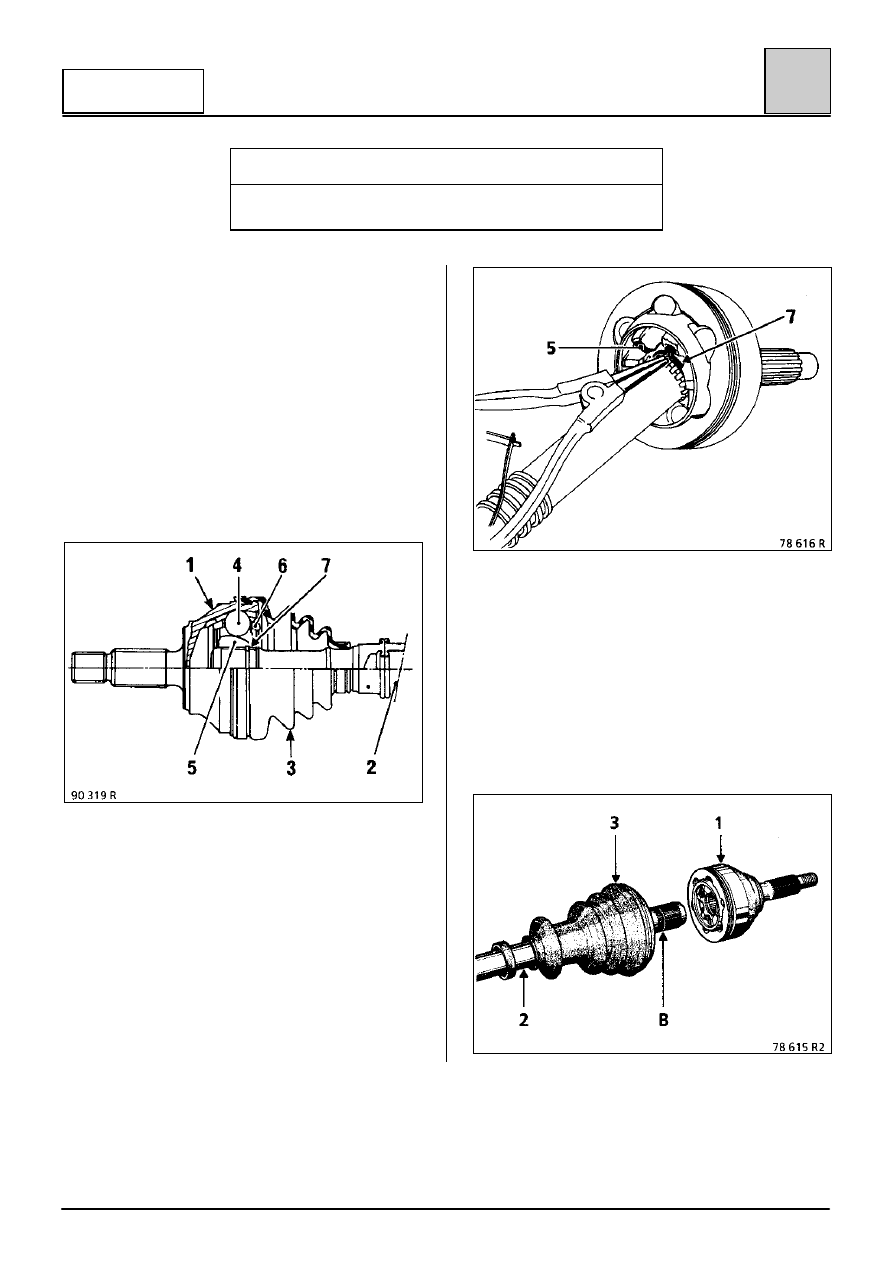

НАРУЖНЫЙ ШАРНИР С ШЕСТЬЮ ШАРИКАМИ

1 Корпус наружного шарнира
2 Приводной вал
3 Защитный чехол
4 Шарики
5 Кулак
6 Сепаратор
7 Стопорное кольцо

РАЗБОРКА

Перекусите хомуты и разрежьте чехол по всей
длине.

Удалите по возможности всю смазку.

Разведите стопорное кольцо (7) и, одновременно,
нанесите несколько ударов выколоткой по
передней стороне кулака (5).

Отсоедините, таким образом, шарнир от
приводного вала.

СБОРКА

Наденьте на приводной вал:
– маленький хомут,
– защитное кольцо.

Наденьте корпус наружного шарнира (1), в
который вставлено стопорное кольцо (новое), на
шлицы приводного вала до упора в проточку (В)
вала.

ПРИВОДНЫЕ ВАЛЫ

Наружный защитный чехол

29-13

29

Шарнир LOBRO

Шарнир SAGINAW

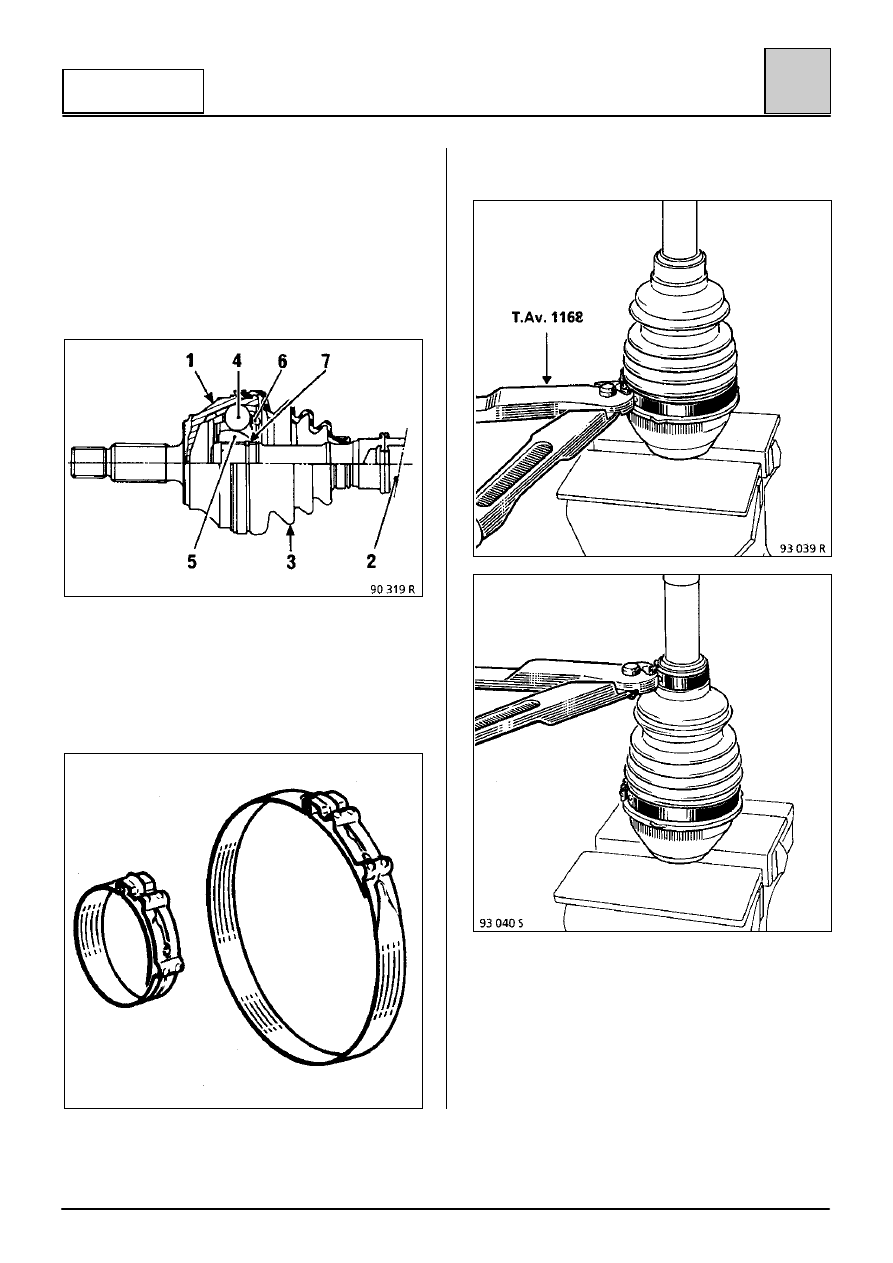

Заполните чехол и корпус подшипника
необходимым количеством смазки.

ПРИМЕЧАНИЕ: никогда не превышайте коли-
чество смазки, указанное в главе «Смазочные
материалы».

Обожмите края чехла по пазу корпуса (1) и
приводного вала (2).

Установите большой хомут.

ОБЖИМКА ХОМУТОВ

Хомуты CAILLAU с замком.

Используйте щипцы T.Av. 1168.

ПРИМЕЧАНИЕ: хомуты CAILLAU не подлежат
повторному использованию.

ПРИВОДНЫЕ ВАЛЫ

Наружный защитный чехол

29-14

29

Шарнир LOBRO

Шарнир SAGINAW

СБОРКА (продолжение)

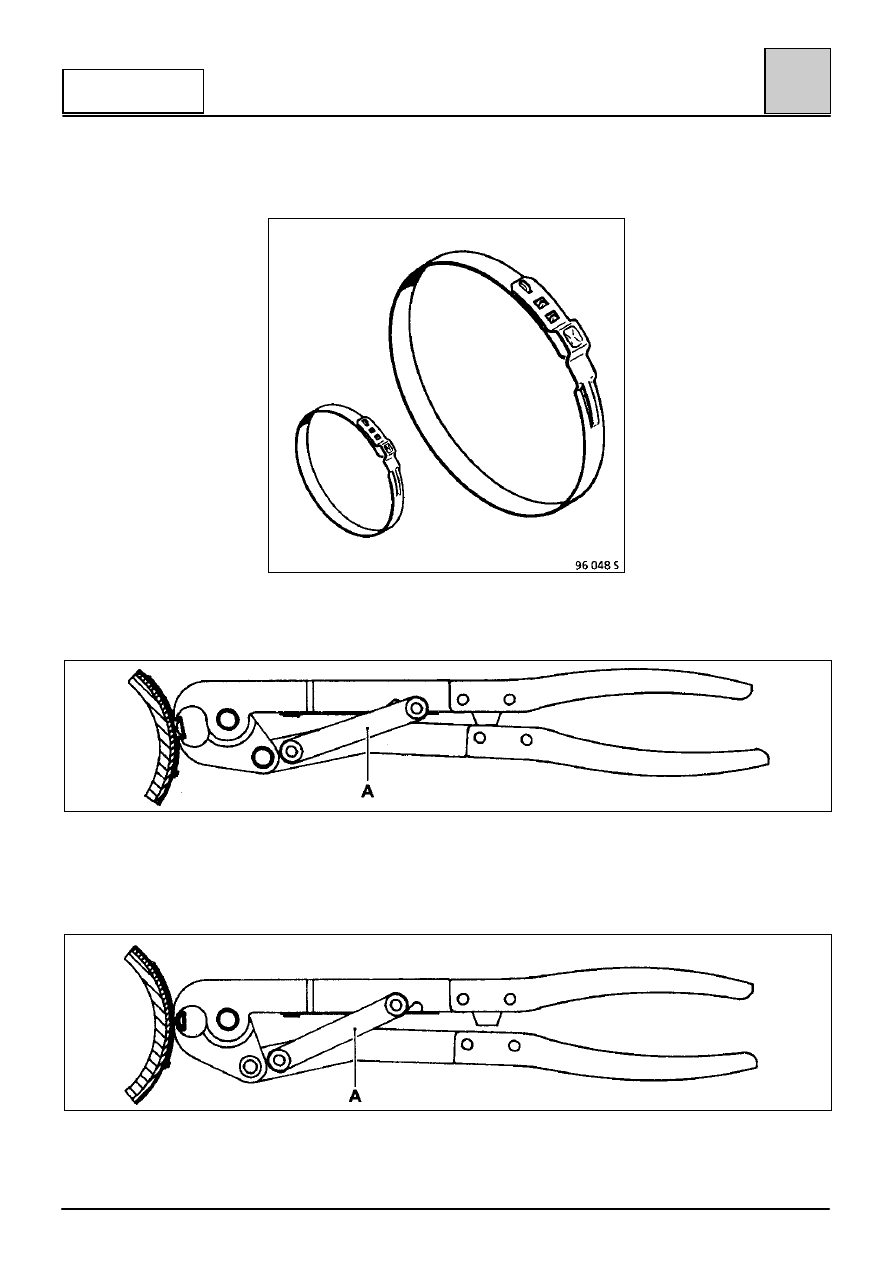

ХОМУТЫ OETIKER

Используйте щипцы T.Av. 1256.

ПОЗИЦИЯ 1 – Предварительное обжатие и установка хомута

Установите тягу (А) на нижний зубец и закройте щипцы до упора. Предварительно обжатый хомут скользит
по чехлу и может быть установлен в требуемое положение.

ПОЗИЦИЯ 2 – Обжатие

Установите тягу (А) на верхний зубец и сожмите щипцы до упора.
