ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-3

29

ЗАМЕНА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Rou. 604-01

Фиксатор ступицы

T.Av. 476

Съемник для выпрессовки пальцев
шаровых шарниров

T.Av. 602

Съемник приводного вала

T.Av. 1050

Съемник ступицы

B.Vi. 31-01

Выколотка для штифтов

МОМЕНТ ЗАТЯЖКИ (даН

˜˜˜˜м)

Болт крепления нижней опоры
амортизатора

20

Гайка приводного вала

25

Палец шарового шарнира наконечника
рулевой тяги

4

Винт крепления чехла на КП

2,5

Направляющий винт плавающей скобы

3,5

Колесные болты

4 отверстия
5 отверстий

10
10

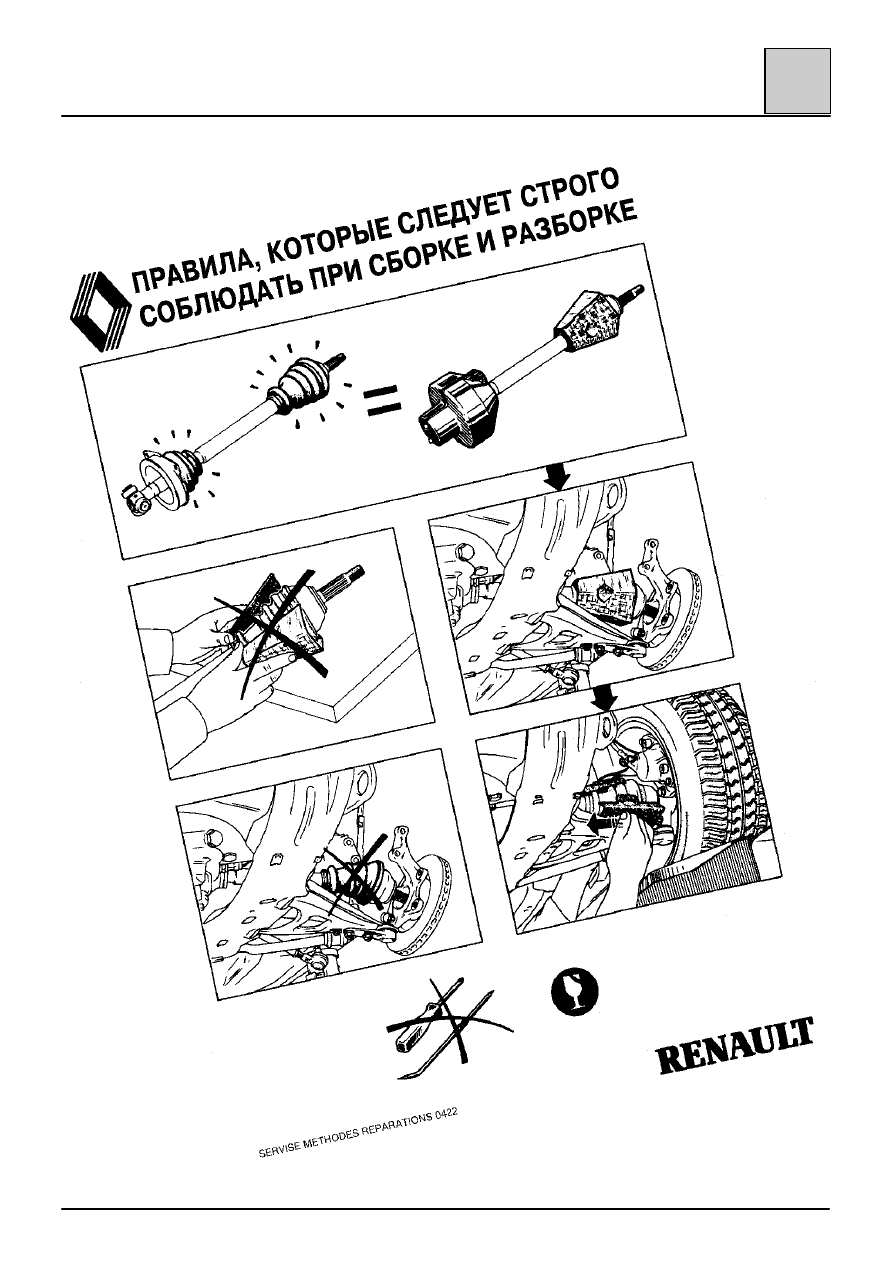

СНЯТИЕ

Снимите:
– колесо,

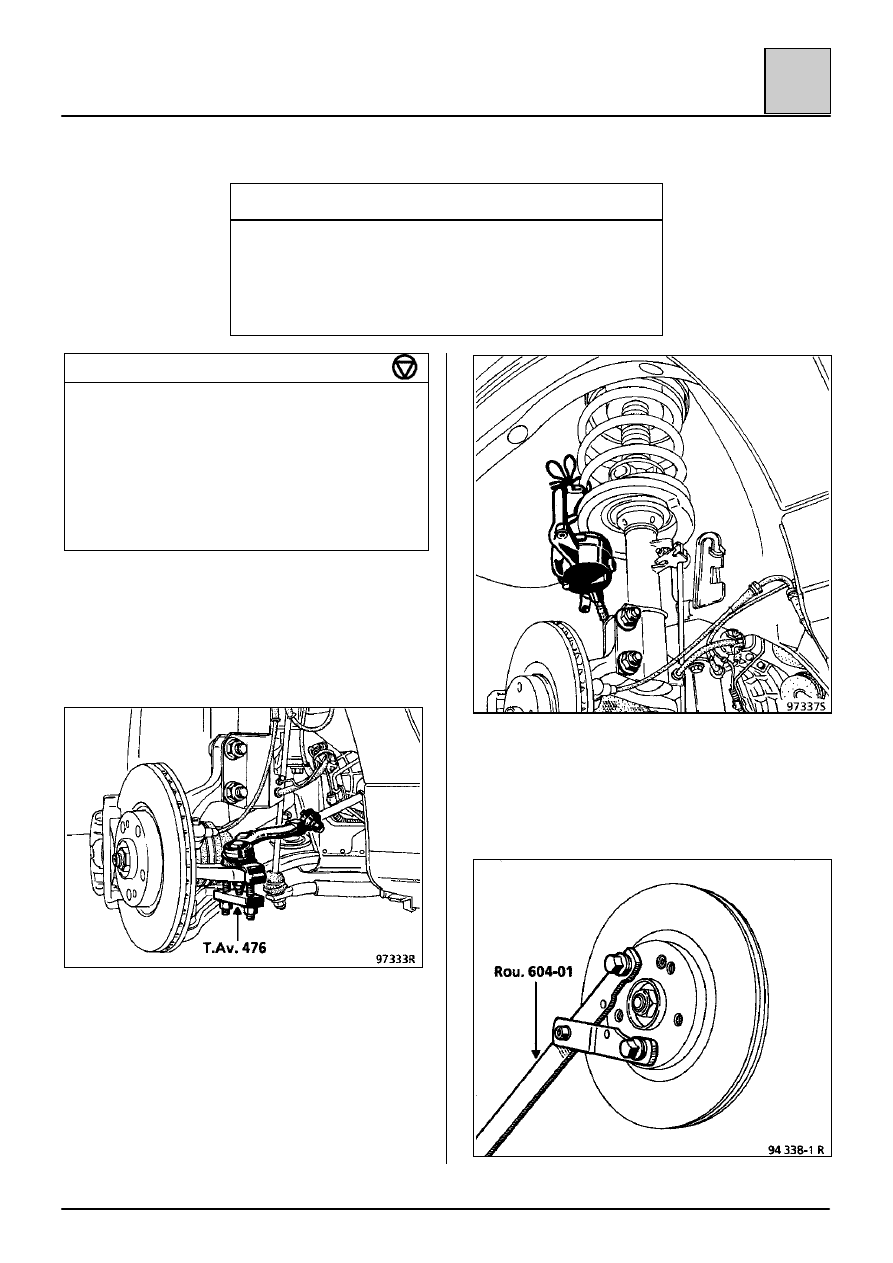

– палец шарового шарнира наконечника рулевой

тяги с помощью приспособления T.Av. 476.

Установите защитный чехол на чехол приводного
вала.

Снимите плавающую скобу (прикрепите ее к
кузову, чтобы не повредить тормозной шланг).

Отсоедините провода системы АВS (при ее
наличии) от держателей.

Отверните гайку приводного вала, используя
приспособление Rou. 604-01.

ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-4

29

Правая сторона:

Коробка передач РК

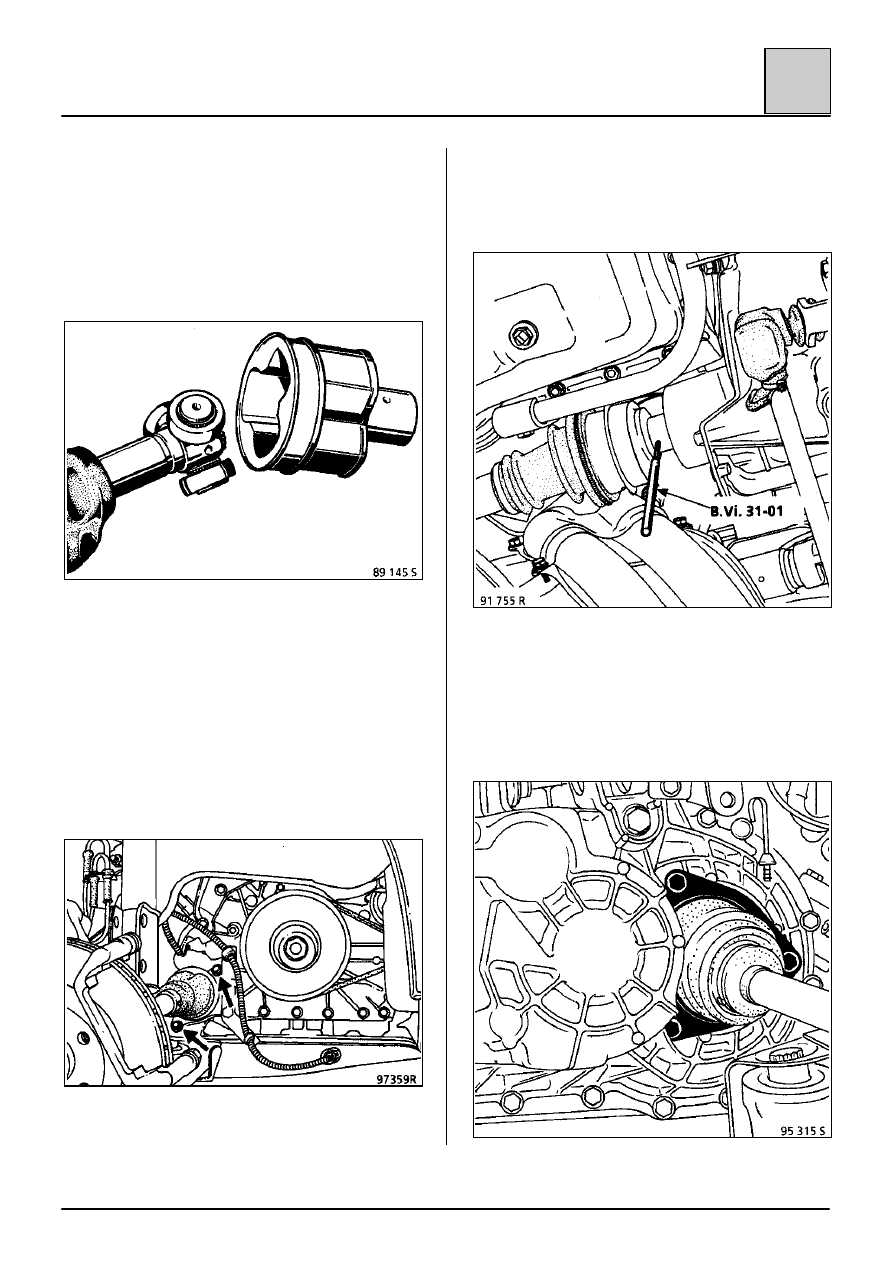

Можно снять только наружную часть приводного
вала. В этом случае перекусите хомут крепления
чехла на корпусе шарнира и разъедините
приводной вал.

ПРИМЕЧАНИЕ: корпус шарнира не имеет
стопорного кольца, поэтому снимается без всяких
усилий.

Не следует извлекать ролики из своих гнезд, так
как кольца и ролики приработаны друг и их не
следует менять местами.

Если снимается приводной вал в сборе, то
необходимо вывинтить два винта крепления
фланца.

Коробки передач JB или JС

С помощью приспособления B.Vi. 31-01
извлеките штифт.

Левая сторона:

Слейте масло из коробки передач.

Выверните три винта крепления чехла на коробке
передач.

ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-5

29

Для обеих сторон:

Снимите верхний болт крепления нижней опоры
амортизатора.

Отверните, но не извлекайте, нижний болт.

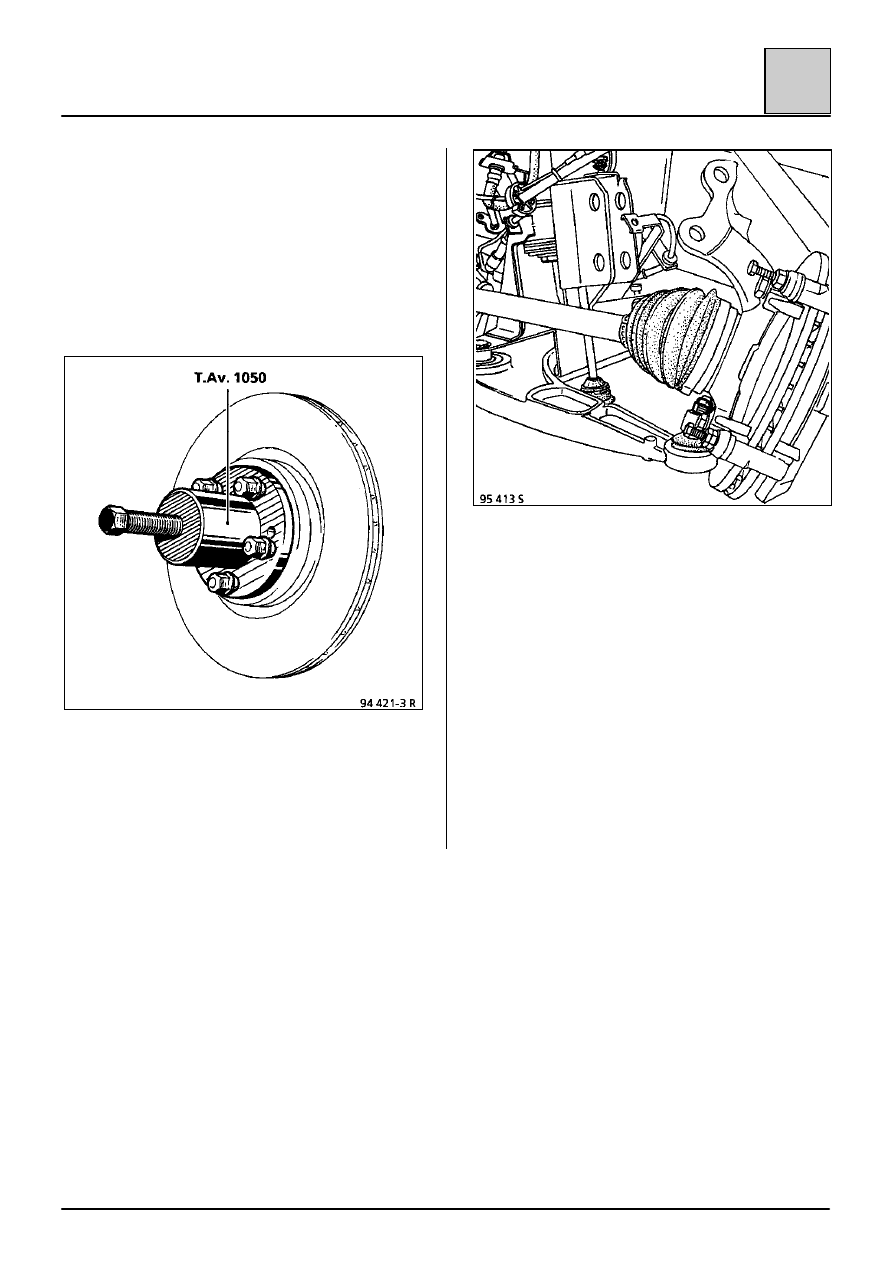

На этих автомобилях приводные валы посажены
на клей, поэтому их следует выпрессовать с
помощью приспособления T.Av. 1050.

Снимите нижний болт нижней опоры
амортизатора и поверните вниз поворотный
кулак.

Извлеките шлицевой хвостовик приводного вала
из ступицы.

Снимите приводной вал.

ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-6

29

ЗАМЕНА (продолжение)
