МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Манжета на выходе КП

21-39

21

Двигатель

Z

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

T.Av. 476

Съемник для выпрессовки пальцев
шаровых шарниров

B.Vi. 1235

Оправка для установки манжеты
приводного вала

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Марка

Тип

Наименование

FACOM

D98

Ударный съемник шаровой опоры

МОМЕНТ ЗАТЯЖКИ (даН

˜˜˜˜м)

Болт крепления нижней
опоры амортизатора

М16

uuuu 200

20

Палец шарового шарнира наконечника
рулевой тяги

4

Болт крепления плавающей скобы

3,5

Колесные болты

4 отверстия
5 отверстий

10
10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– переднее правое колесо,
– подкрылок,
– плавающую скобу и закрепите ее, чтобы не

повредить тормозной шланг,

– два винта крепления фланца приводного вала,

– датчик системы АБС, если автомобиль

оборудован ею,

– верхний болт крепления нижней опоры

амортизатора и свинтите гайку с нижнего
болта, оставив болт на месте.

Максимально отверните гайку нижней шаровой
опоры и выпрессуйте палец шаровой опоры с
помощью приспособления FACOM D98.

Снимите ступицу в сборе с приводным валом,
сняв одновременно гайку с нижней шаровой
опоры и нижний болт из опоры амортизатора.

Следите, чтобы не повредить чехлы приводного
вала (см. главу 29).

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Манжета на выходе КП

21-40

21

Двигатель

Z

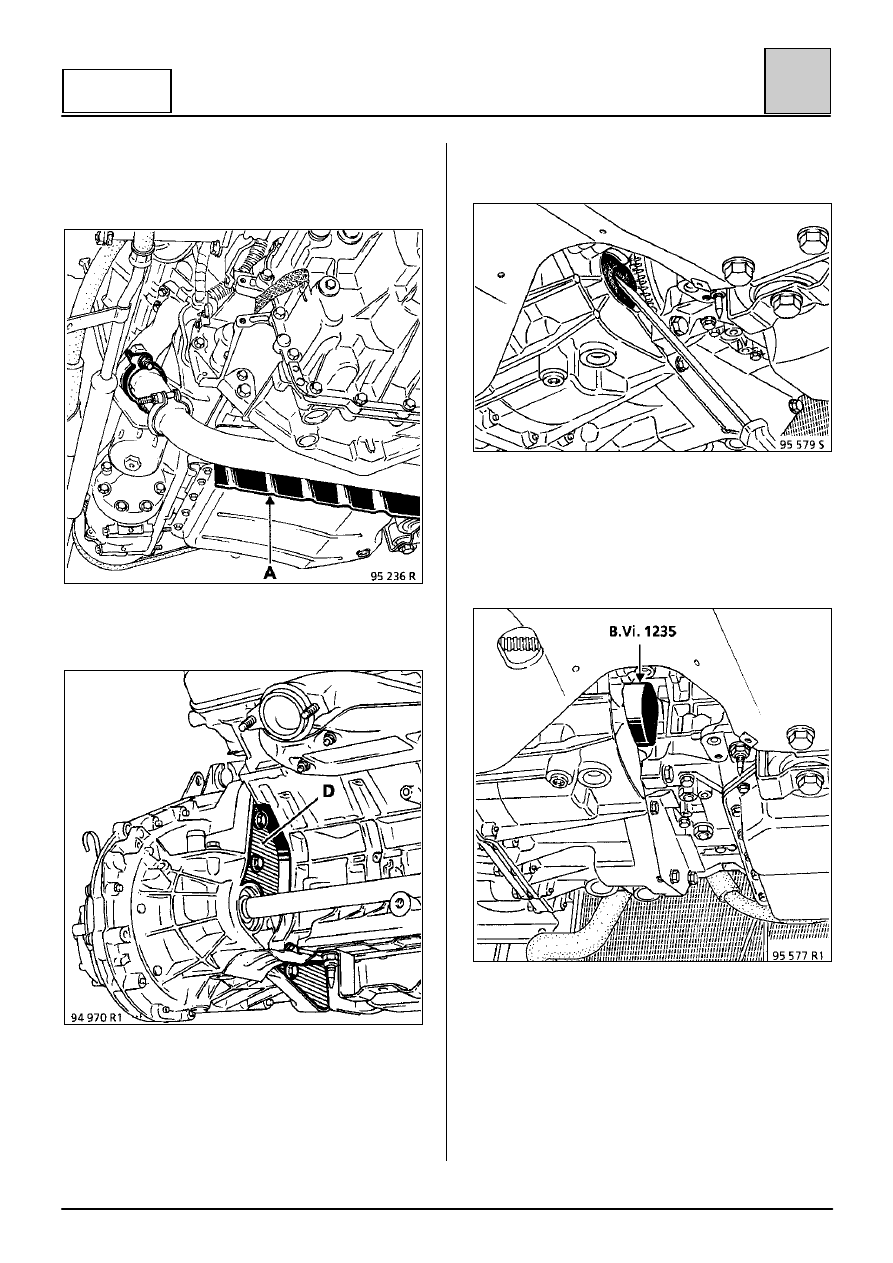

Снимите:
– приемную трубу глушителя и

теплоизолирующий щиток (А),

– защитный щиток (D).

С помощью отвертки извлеките манжету,
стараясь при этом не повредить картер.

УСТАНОВКА

Установка манжеты (с нанесенной смазкой)
производится с помощью оправки B.Vi. 1235
(коробка передач РК1). Она обеспечивает
правильное положение манжеты.

Произведите сборку в порядке, обратном
разборке.

Замените новыми винты крепления плавающей
скобы и затяните их с установленным моментом.

Не забудьте установить теплоизолирующие
щитки.

Залейте масло в коробку передач.

ПРИВОДНЫЕ ВАЛЫ

Общие сведения

29-1

29

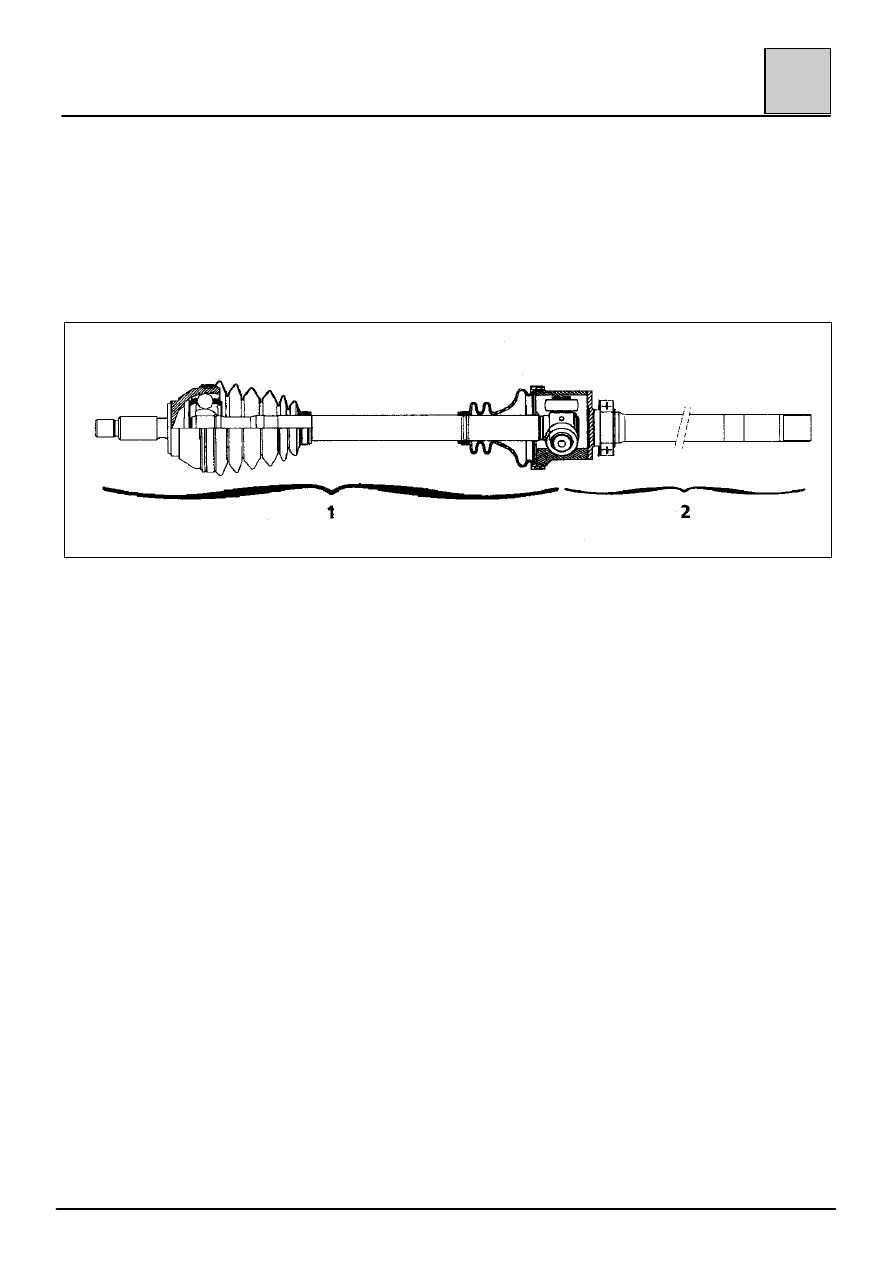

ПРАВАЯ ПОЛУОСЬ (Особенности для коробок передач РК).

Данный приводной вал имеет промежуточный подшипник и поставляется в виде двух частей:

1. Наружная часть, состоящая из наружного шарнира (GE), соединительного вала и внутреннего

шарнира (GI).

2. Внутренняя часть включает корпус шарнира, промежуточный вал и его подшипник.

Поэтому, правый приводной вал может быть снят целиком, а также можно снять только его наружную часть
(внутренняя часть остается на месте, что позволяет избежать снятия фланца и повреждения шейки
уплотнительной манжеты на выходе коробки передач).

ПРИВОДНЫЕ ВАЛЫ

Расходные материалы

29-2

29

Тип

Количество

Узел

Loctite SCELBLOC

Достаточное для смазки

Шлицы хвостовика приводного вала

MOBIL CVJ 825

130 гр.

Шарнир RC 490

Black Star

165 гр.

Шарнир RC 491

или

140 гр.

Шарнир LOBRO

MOBIL EXF 57C

140 гр.

Шарнир SAGINAW

Установка шарниров на автомобиле

Шарниры

Правый

приводной

вал

Левый

приводной

вал

Со стороны

колеса

Со стороны

коробки
передач

КП

JB и JC

КП РК

RC 490

X

X

X

RC 491

X

X

X

LOBRO

X

X

X

X

X

SAGINAW

X

X

X

X

x
