Renault Laguna I. Руководство - часть 93

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-27

21

Двигатель

F

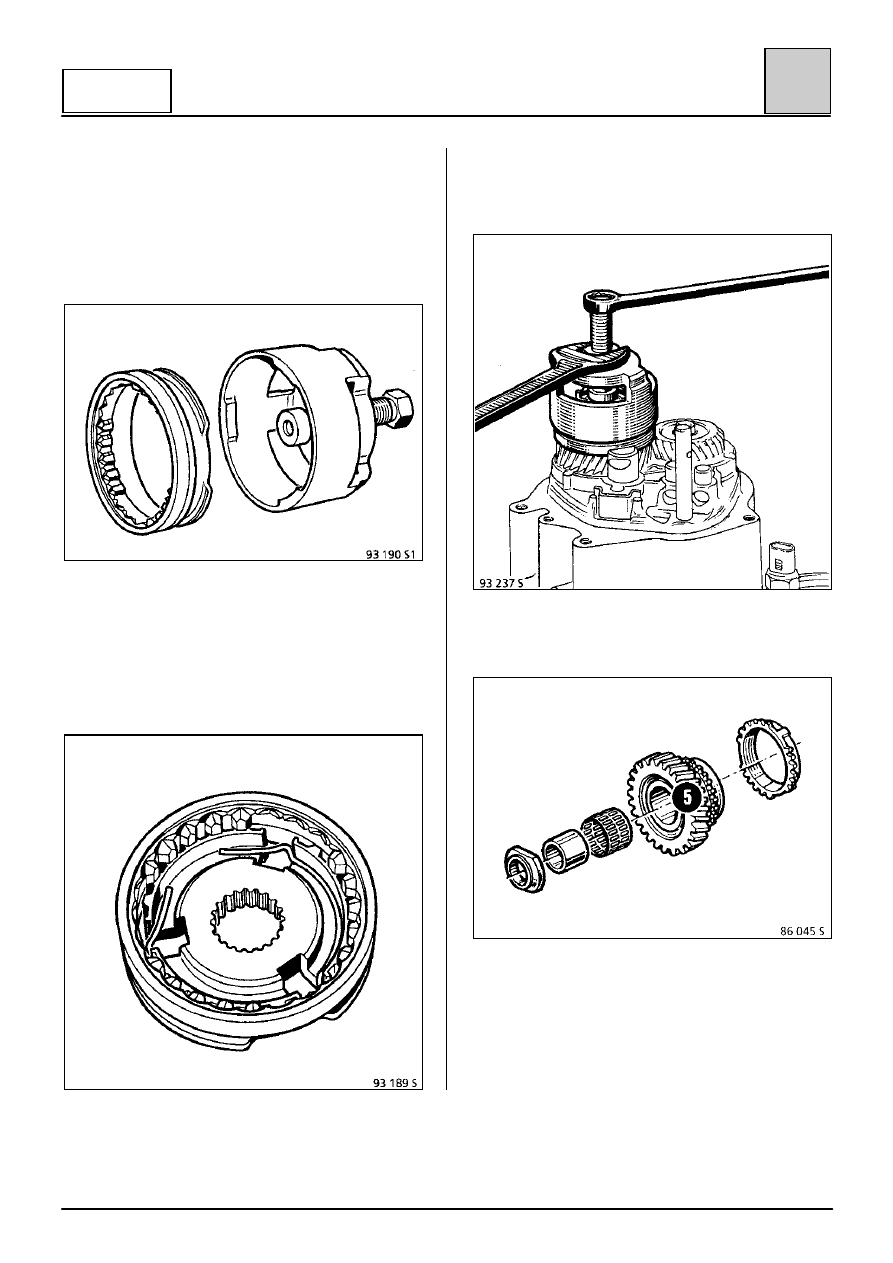

На ведущем валу:

Снимите вилку пятой передачи и муфту
синхронизатора.

Извлеките ступицу синхронизатора при помощи
приспособления B.Vi. 1170.

Установите приспособление B.Vi. 1170 на муфту
синхронизатора в положение, соответствующее
включенной пятой передаче, и поверните
приспособление так, чтобы шлицы муфты
синхронизатора и оправки приспособления
совместились.

Установите колпак приспособления на муфту
синхронизатора, поверните колпак до упора, а
затем извлеките муфту синхронизатора.

Снимите группу пятой передачи.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-28

21

Двигатель

F

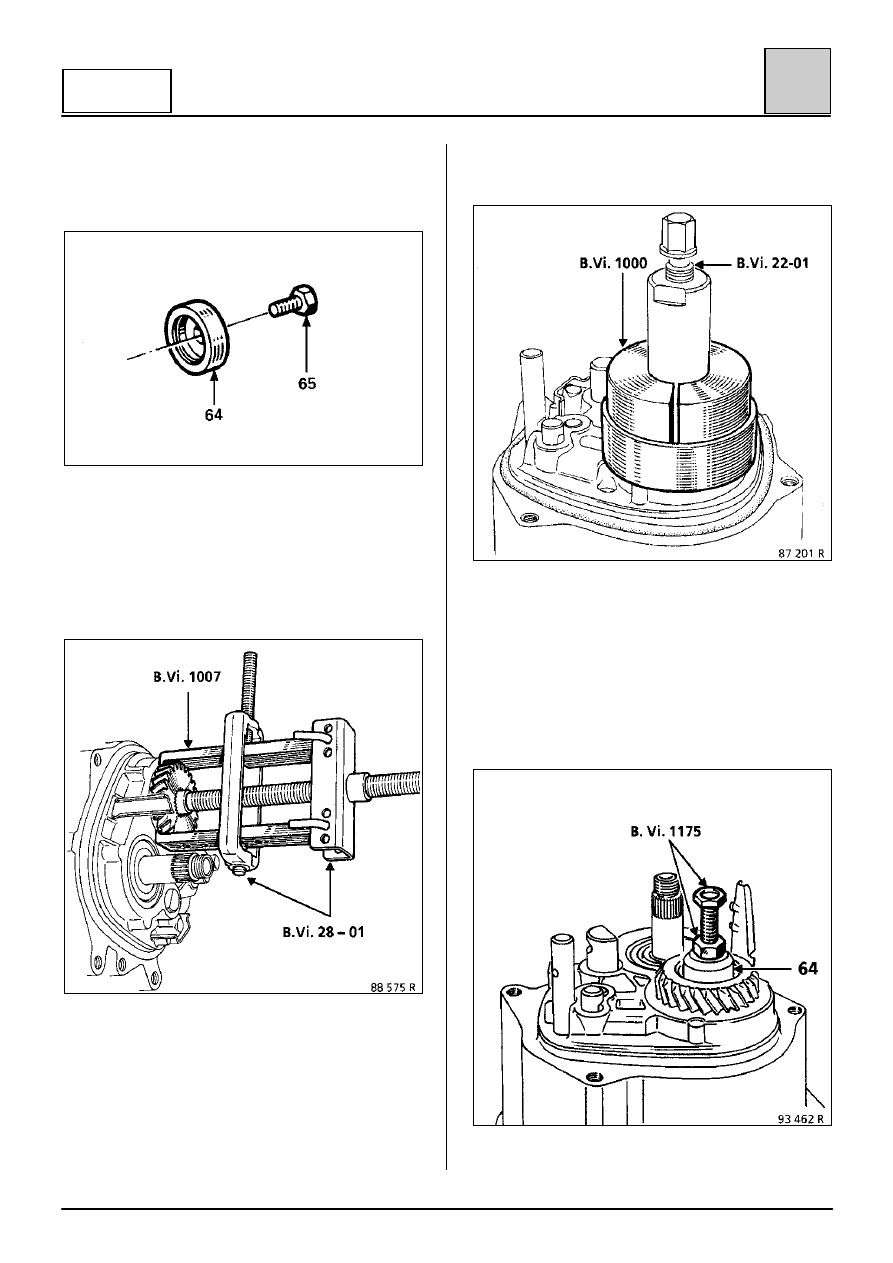

На ведомом валу:

Снимите шайбу с буртиком (64).

Выпрессуйте шестерню пятой передачи.

Два способа:

1. С помощью приспособления B.Vi. 28-01 и

захватов B.Vi. 1007.

2. С помощью приспособления B.Vi. 22-01 и

B.Vi. 1000.

УСТАНОВКА

На ведомом валу:

Нанесите три капли Loctite FRENBLOC на шлицы
шестерни.

Установите шестерни, используя приспособление
B.Vi. 1175 и шайбу с буртиком (64).

Снимите приспособление B.Vi. 1175.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-29

21

Двигатель

F

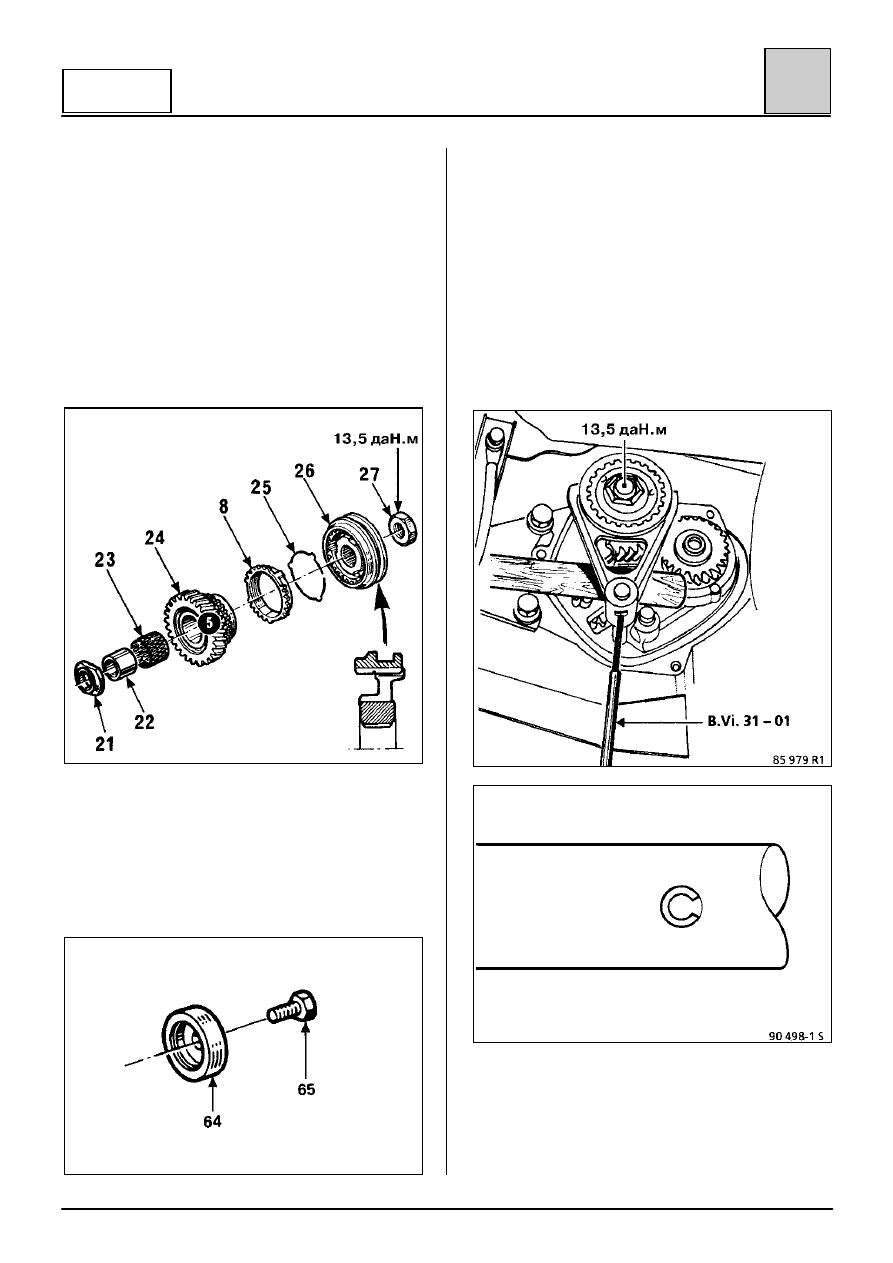

На ведущем валу:

Установите по порядку, начиная с (21) (буртиком к
подшипнику), (22), (2), (24) и (8).

Установите вилку на муфту синхронизатора (26),
также установив (25).

Нанесите три капли состава Loctite FRENBLOC
на втулку и установите группу втулка/муфта
синхронизатора/вилка.

Вставьте выступы синхронизаторов в пазы муфты
синхронизатора.

Включите первую передачу рычагом
переключения передач и пятую передачу в
коробке, переместив вилку пятой передачи по
оси.

На ведомом валу:

Установите шайбу с буртиком (64).

Нанесите три капли Loctite FRENBLOC:

– на гайку (27) ведущего вала и затяните ее с

моментом 13,5 даН

˜˜˜˜м,

– на винт (65) и заверните его с моментом

8 даН

˜˜˜˜м.

Для упора установите деревянный клин между
вилкой пятой передачи и ведущей шестерней,
используя приспособление B.Vi. 31-01, установив
новый штифт в вилку пятой передачи, соблюдая
направление установки: прорезь должна быть
направлена по оси валов.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-30

21

Двигатель

F

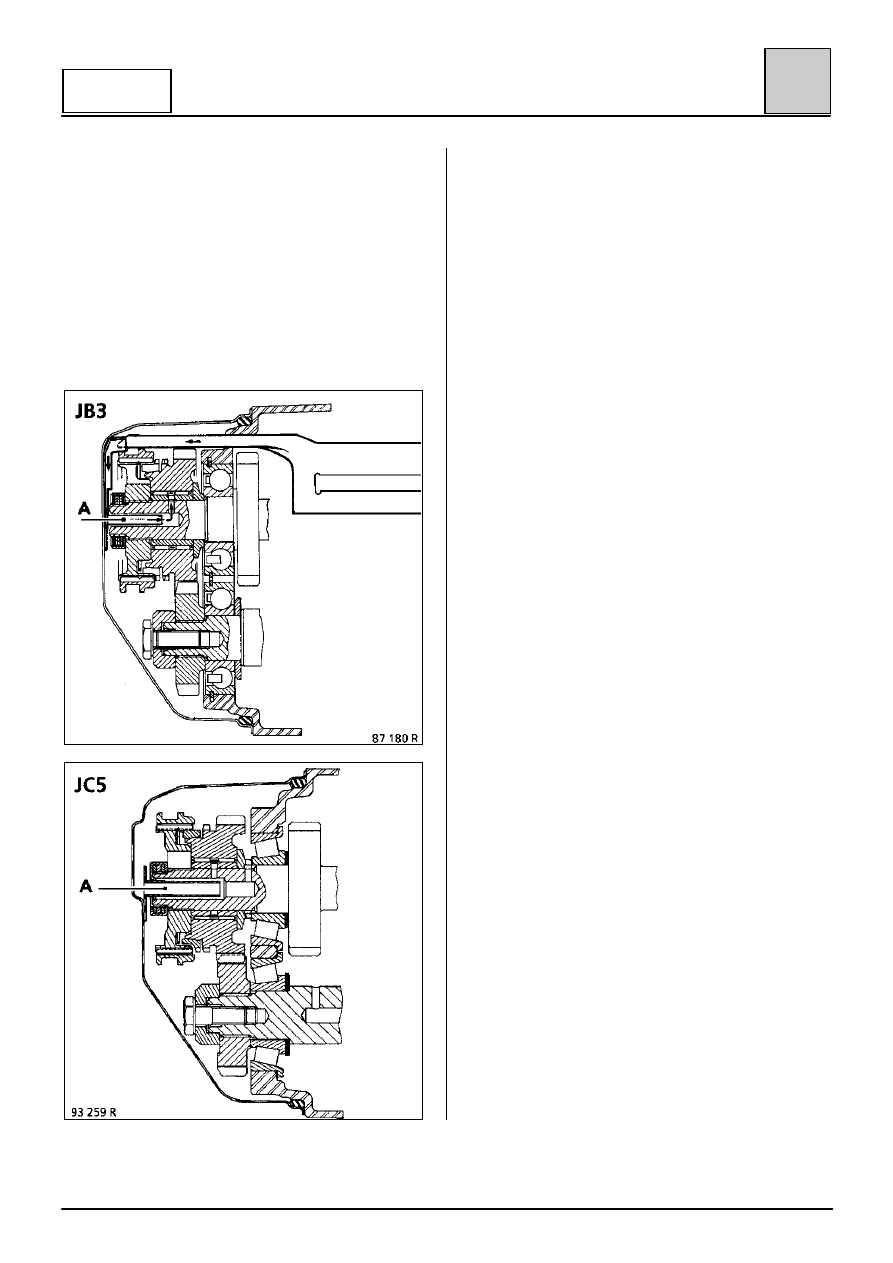

Установите шестерни коробки в нейтральное
положение и убедитесь, что все передачи
включаются нормально.

Если коробка работает неправильно, проверьте,
не включена ли передача заднего хода.

Установите новую уплотнительную прокладку для
обеспечения герметичности заднего картера.

Установите задний картер так, чтобы трубка (А)
вошла в ведущий вал.

Залейте масло в коробку передач.

Установите вновь емкость для сбора масла.

Проверьте герметичность заднего картера при
работающем двигателе.
