СЦЕПЛЕНИЕ

Маховик

20-20

20

Двигатель

Z

ЗАМЕНА

Данная операция выполняется после отсоединения коробки передач от двигателя и снятия сцепления.

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 582

Зубчатый фиксатор маховика

МОМЕНТ ЗАТЯЖКИ (даН

˜˜˜˜м)

Винты крепления маховика

4,5

СНЯТИЕ

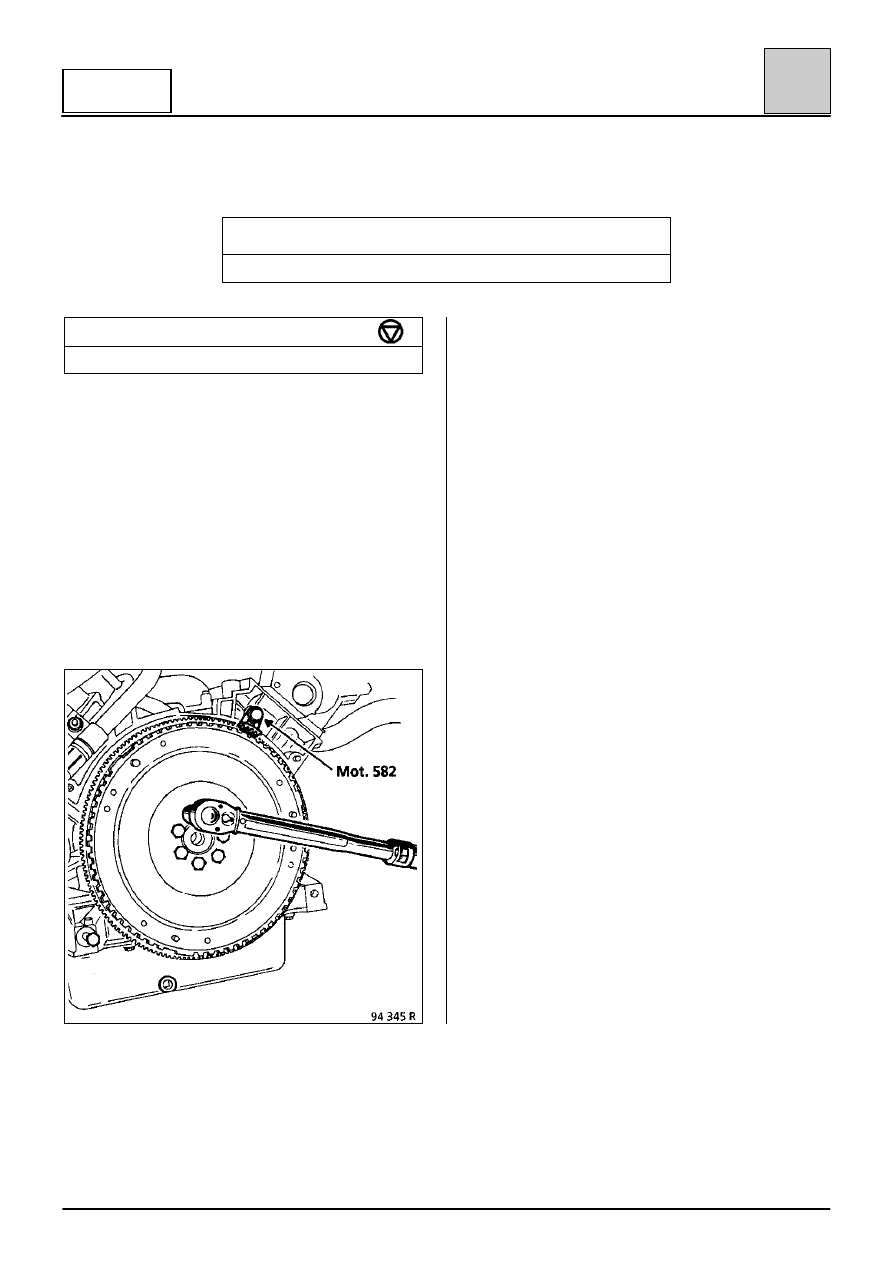

Установите приспособление Mot. 582.

Вывинтите болты крепления маховика (болты
повторно не используются).

Снимите маховик и приспособление Mot. 582.

Шлифовка рабочей поверхности маховика не
допускается.

Замените маховик, если он имеет повреждения.

УСТАНОВКА

Сухой ветошью очистите на коленчатом вале
резьбовые отверстия для винтов крепления
маховика.

Обезжирьте посадочную поверхность маховика
на коленвале.

Зафиксируйте маховик с помощью состава
Loctite AUTOFORM.

ЗАМЕНА

Установите приспособление Mot. 582.

Нанесите Loctite FRENETACH на новые винты и
затяните их с указанным моментом.

Снимите приспособление Mot. 582.

СЦЕПЛЕНИЕ

Подшипник вала сцепления

20-21

20

Двигатель

Z

ЗАМЕНА

Данная операция выполняется после
отсоединения коробки передач от двигателя и
снятия сцепления и маховика двигателя.

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 11

Съемник подшипника

СНЯТИЕ

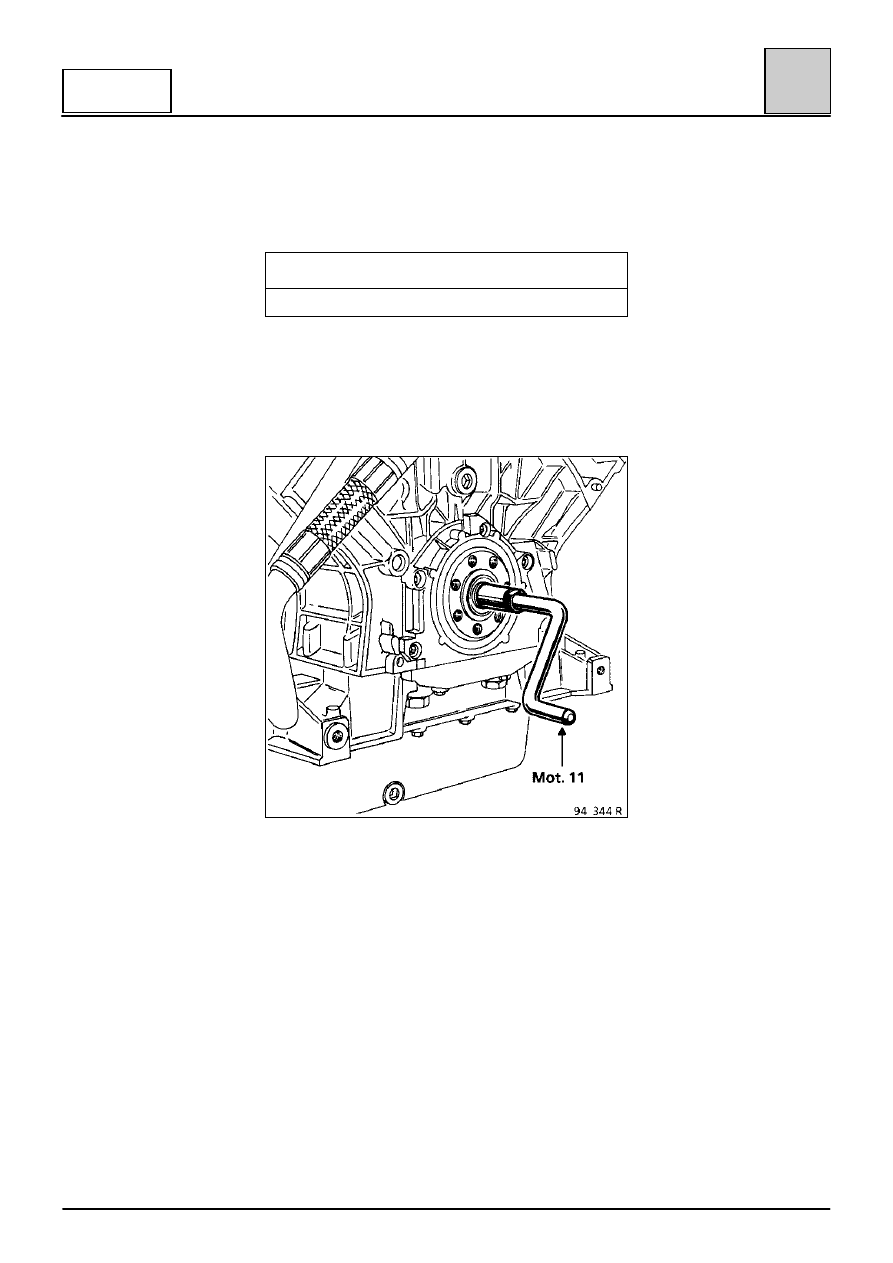

Извлеките подшипник с помощью приспособления
Mot. 11.

УСТАНОВКА

Установите новый подшипник. Так как подшипник
поставляется со смазкой, то очистите только его
наружный диаметр.

Нанесите состав Loctite FRENBLOC на
поверхность наружного диаметра подшипника.

Установите подшипник с помощью оправки,
которая должна устанавливаться на наружной
обойме.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Идентификация

21-1

21

Автомобили В56 с двигателем F3P комплектуются механической коробкой передач типа JB3.

Руководство по ремонту «Коробка передач JB» содержит описание полного ремонта данного узла.

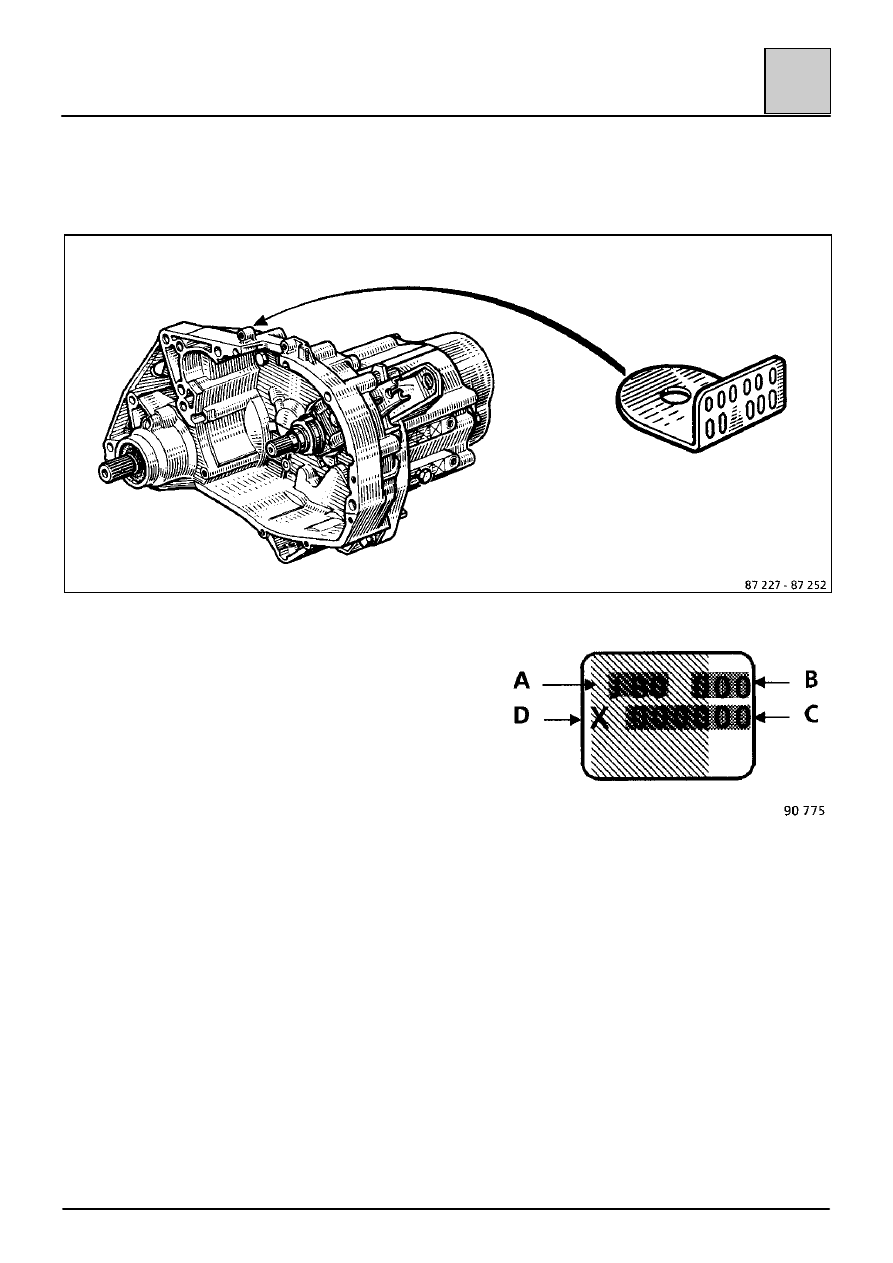

Установленная на картере сцепления маркировочная
табличка содержит следующие данные:
В «А» :

тип коробки передач

В «В» :

индекс коробки передач

В «С» :

заводской номер

В «D» :

завод-изготовитель

ДВУХЦВЕТОВАЯ МАРКИРОВКА

Две трети поверхности коробки окрашены в цвет, соответствующий определенному типу коробки передач,
что облегчает подбор приводных валов.

Оставшаяся треть поверхности окрашивается в цвет, соответствующий индексу коробки передач.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Идентификация

21-2

21

Автомобили В56 с двигателем F3R комплектуются механической коробкой передач типа JC5.

Руководство по ремонту «Коробка передач JC» содержит описание полного ремонта данного узла.

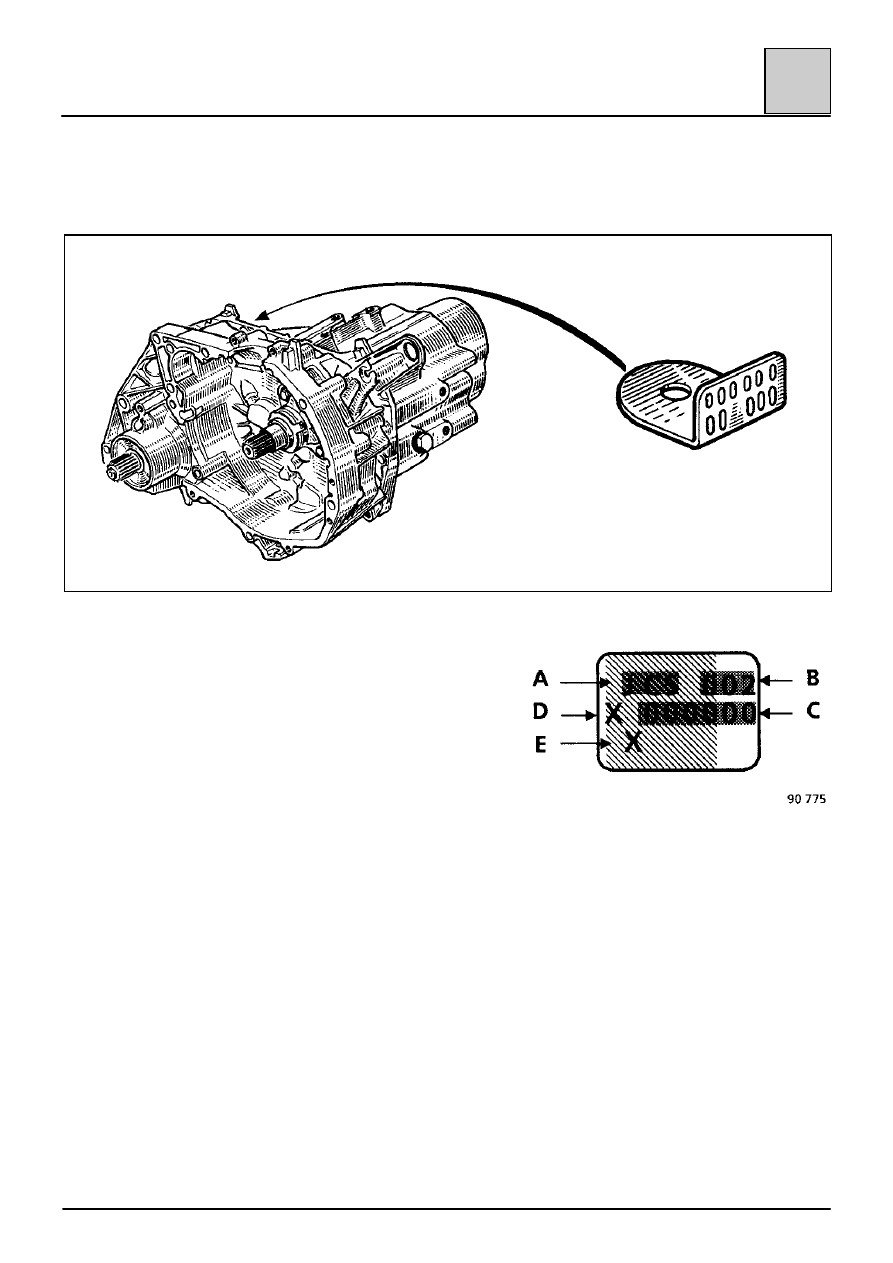

Установленная на картере сцепления маркировочная
табличка содержит следующие данные:
В «А» :

тип коробки передач

В «В» :

индекс коробки передач

В «С» :

заводской номер

В «D» :

завод-изготовитель

В «Е» :

тип двигателя, с которым комплектуется
коробка передач
