МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Идентификация

21-3

21

Автомобили В56 с двигателем Z7Х комплектуются механической коробкой передач типа РК1.

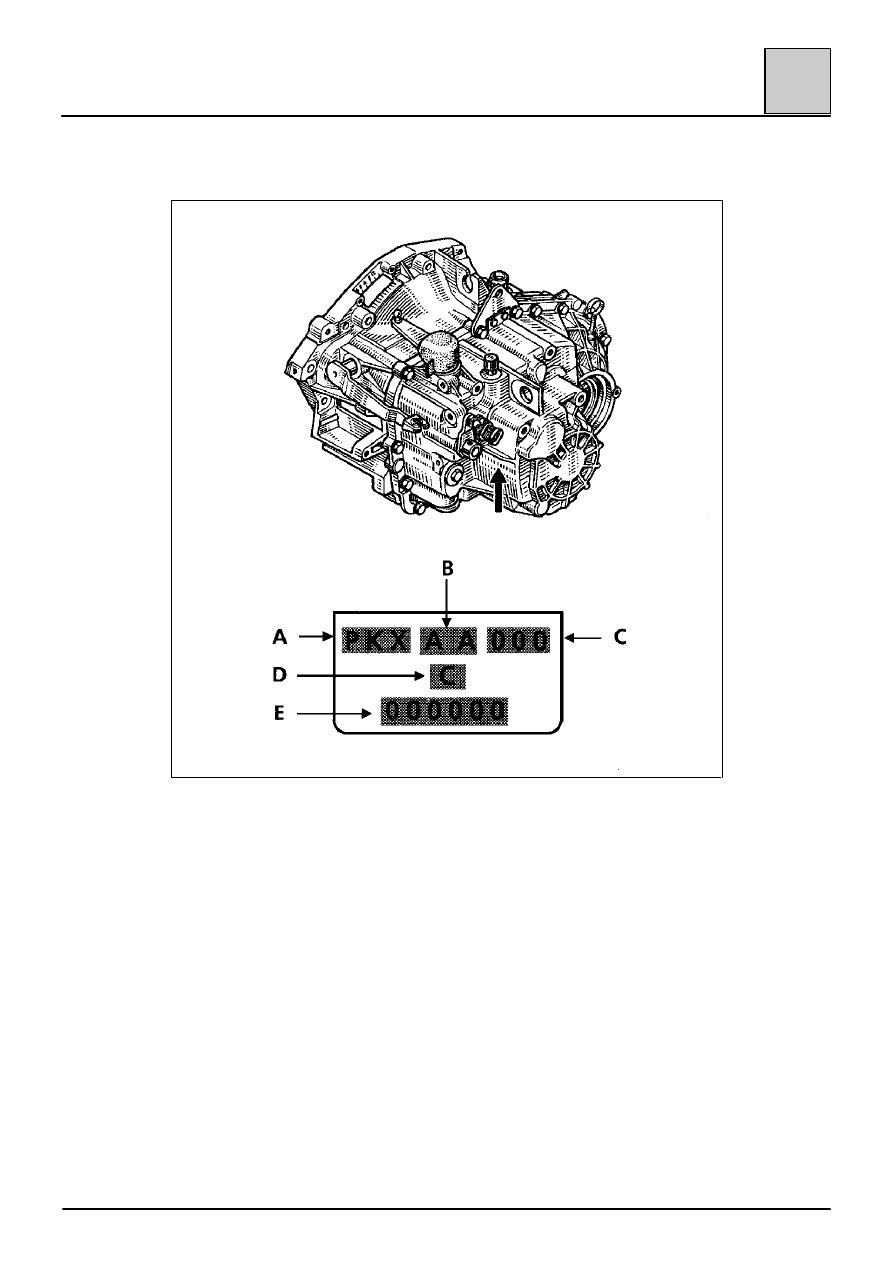

Нанесенная на картер сцепления гравировка содержит следующие данные:
В «А» :

тип коробки передач

В «В» :

номер официальной омологации

В «С» :

индекс коробки передач

В «D» :

завод-изготовитель

В «Е» :

заводской номер

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Передаточные числа

21-4

21

Индекс Автомобиль

Цилиндри-

ческая пара

Редуктор

привода

спидометра

1-я

2-я

3-я

4-я

5-я

Задний

ход

JB3

100

B56B (2)

15
58

28
39

34
35

34
28

101

B56B (1)

16
57

11
41

21
43

28
37

30
29

41
31

102

B56B (3)

15
61

22
18

28
39

34
35

34
28

JC5

Индекс Автомобиль

Цилиндри-

ческая пара

Редуктор

привода

спидометра

1-я

2-я

3-я

4-я

5-я

Задний

ход

004

B56C (1)

15
58

21
18

31
29

016

B56C (3)

35
34

42
31

022

B56C (5)

31
29

024

B56C (2) (4)

15
58

21
18

35
34

39
31

PK1

Индекс Автомобиль

Цилиндри-

ческая пара

Редуктор

привода

спидометра

1-я

2-я

3-я

4-я

5-я

Задний

ход

015

B56E (7)

017

B56E (6)

(1)

Удлиненная шестерня

(2)

Укороченная шестерня

(3)

Усиленная подвеска*

(4)

Обычная подвеска

(5)

Модификация Baccara

(6)

Механический спидометр

(7)

Механический и электронный спидометр

(*)

У автомобилей с усиленной подвеской

первой буквой кода комплектации стоит «Т»,

«U» или«Y» (см. главу 0 «Общие сведения»).

21
18

26

11
39

26

11
39

15
61

22
18

11
41

21
43

28
37

40

11
39

39
35

39
43

23
79

24
20

11
43

19
42

29
43

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Масла

21-5

21

ЗАПРАВОЧНЫЕ ЕМКОСТИ (в литрах)

JB3

3,4

JC5

3,1

РК1

2,1 (метка «mini»)

2,6 (метка «maxi»)

ВЯЗКОСТЬ

TRANSELF TRX 75 W80W
Каталожный номер: 77 11 143 534 (5-литровая
банка)

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ МАСЛА

Замена масла не производится

ПРОВЕРКА УРОВНЯ МАСЛА

При первом ТО, а затем через 20000 км
пробега

JB3 и JC5

Заливайте до уровня отверстия.

РК1

1 Пробка сливного отверстия
2 Пробка заправочного отверстия
3 Указатель уровня

Для проверки уровня масла используйте
указатель уровня (С).

А Метка «mini»
В Метка «maxi»

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Особенности работы с коробкой передач

21-6

21

СХЕМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

JB3 и JC3

Для включения передачи заднего хода
приподнимите предохранительное кольцо (А) и
переместите рычаг переключения передач.

РК1

Для включения передачи заднего хода
установите рычаг переключения передач в
нейтральное положение, а затем включите
передачу заднего хода также как любую другую
передачу.

Коробки передач снабжены синхронизатором
фирмы BORG-WARNER.

ПРЕДУПРЕЖДЕНИЕ: Запрещается снимать
клапан сапуна (D) для заливки масла.
