Renault Laguna I. Руководство - часть 42
СИСТЕМА ЗАЖИГАНИЯ
Статическое зажигание
17-2
17
ДВИГАТЕЛЬ Z
ОПИСАНИЕ
Статическое зажигание представляет собой
систему, которая позволяет увеличивать
количество энергии, подаваемой на свечи
зажигания, благодаря устранению всех
промежуточных элементов между трансформа-
тором, состоящим из трех катушек высокого
напряжения с двумя обмотками, и свечами
зажигания. Качество искры от этого улучшается.
ПРИНЦИП РАБОТЫ

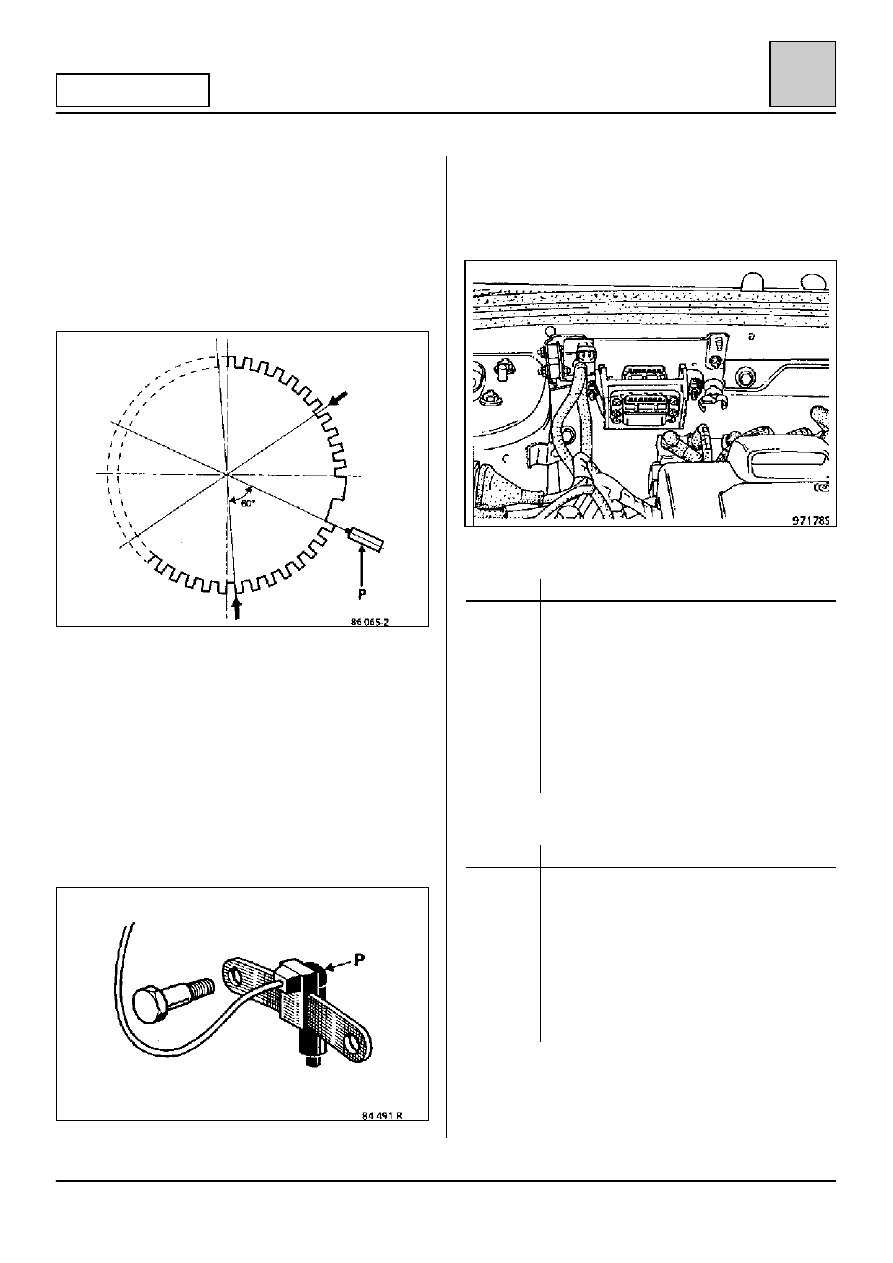

В соответствии с информацией, которую
компьютер впрыска получает от датчика верхней
мертвой точки (поз. 149), компьютер впрыска (поз.
120) подает команду управления катушкой через
один из двух силовых каскадов модуля зажигания
(поз. 813 или 814).
x Если команда поступает на первый силовой
каскад (поз. 813) от контакта 28 компьютера
впрыска, то он будет управлять катушкой 1
(поз. 663).
x Если команда поступает на первый силовой
каскад (поз. 813) от контакта 29 компьютера
впрыска (поз. 120), то он будет управлять
катушкой зажигания 2 (поз. 664).
x Если команда поступает на второй силовой
каскад (поз. 814) от контакта 1 компьютера
впрыска, то он будет управлять катушкой
зажигания 3 (поз. 665).

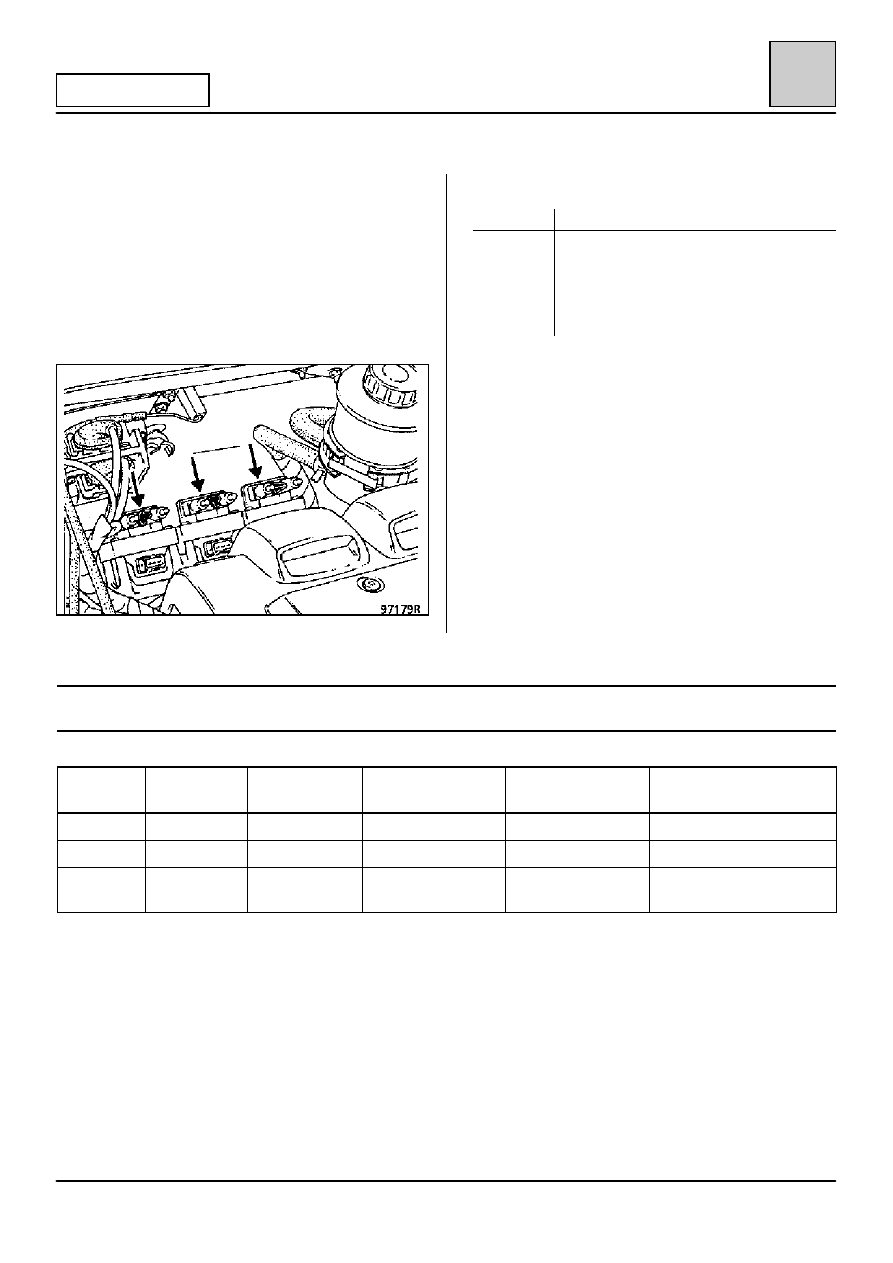

Каждая катушка выдает две искры одновременно:
– катушка зажигания 1 (поз. 663) вырабатывает
одновременно одну искру на свече в цилиндре
№ 1 и вторую — на свече в цилиндре № 5,
– катушка зажигания 2 (поз. 664) вырабатывает
одновременно одну искру на свече в цилиндре
№ 2 и вторую — на свече в цилиндре № 6,
– катушка зажигания 3 (поз. 665) вырабатывает
одновременно одну искру на свече в цилиндре
№ 3 и вторую — на свече в цилиндре № 4.

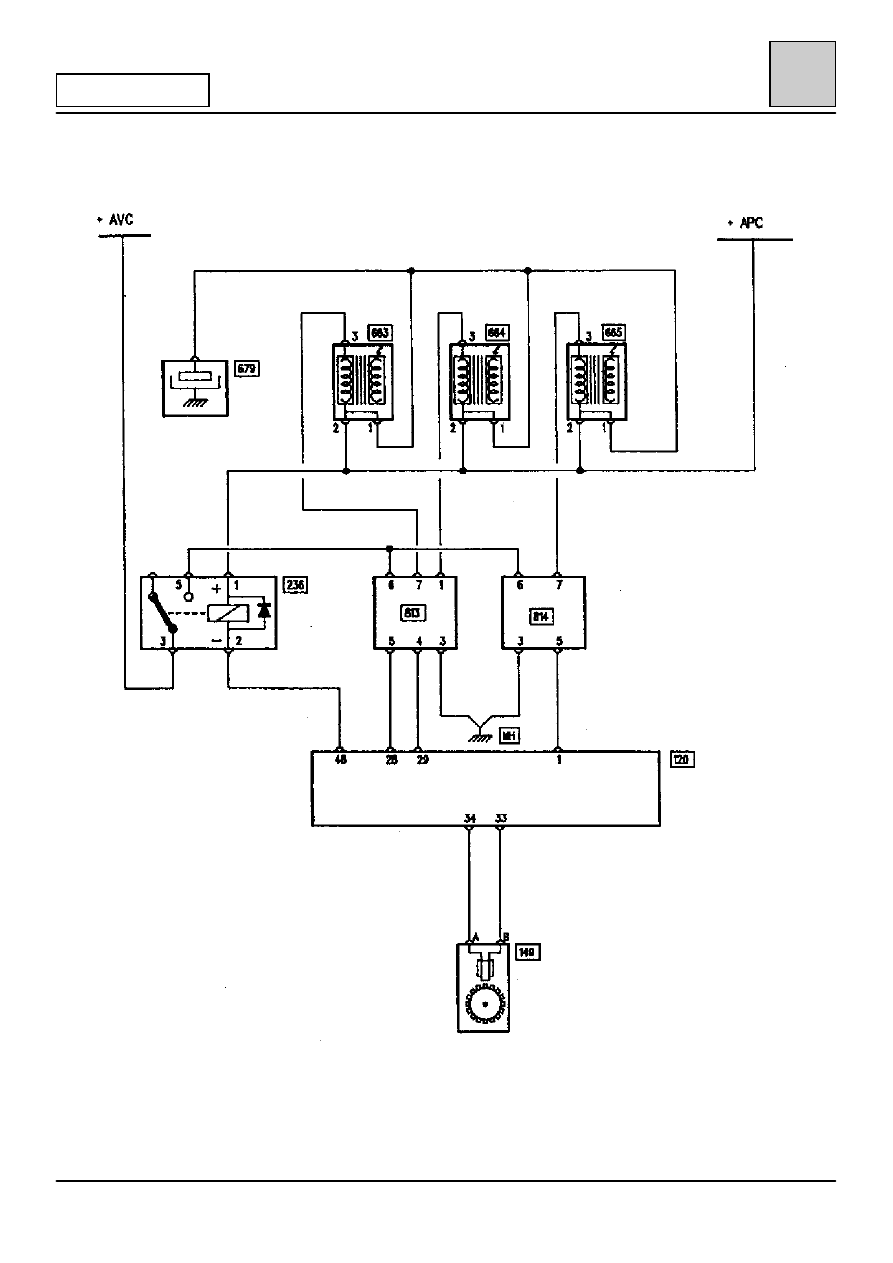

ПЕРЕЧЕНЬ КОМПОНЕНТОВ
120
Компьютер впрыска
149
Датчик верхней мертвой точки
236
Реле топливного насоса
663
Катушка зажигания 1 (черный разъем)
664
Катушка зажигания 2 (серый разъем)
665
Катушка зажигания 3 (коричневый разъем)
679
Помехоподавляющий конденсатор
(подавление радиопомех)
813
Силовой каскад зажигания № 1
814
Силовой каскад зажигания № 2
MH
Масса двигателя
