Renault Laguna I. Руководство - часть 41

ПУСК И ЗАРЯДКА

Стартер

16-13

16

ДВИГАТЕЛЬ F

СНЯТИЕ

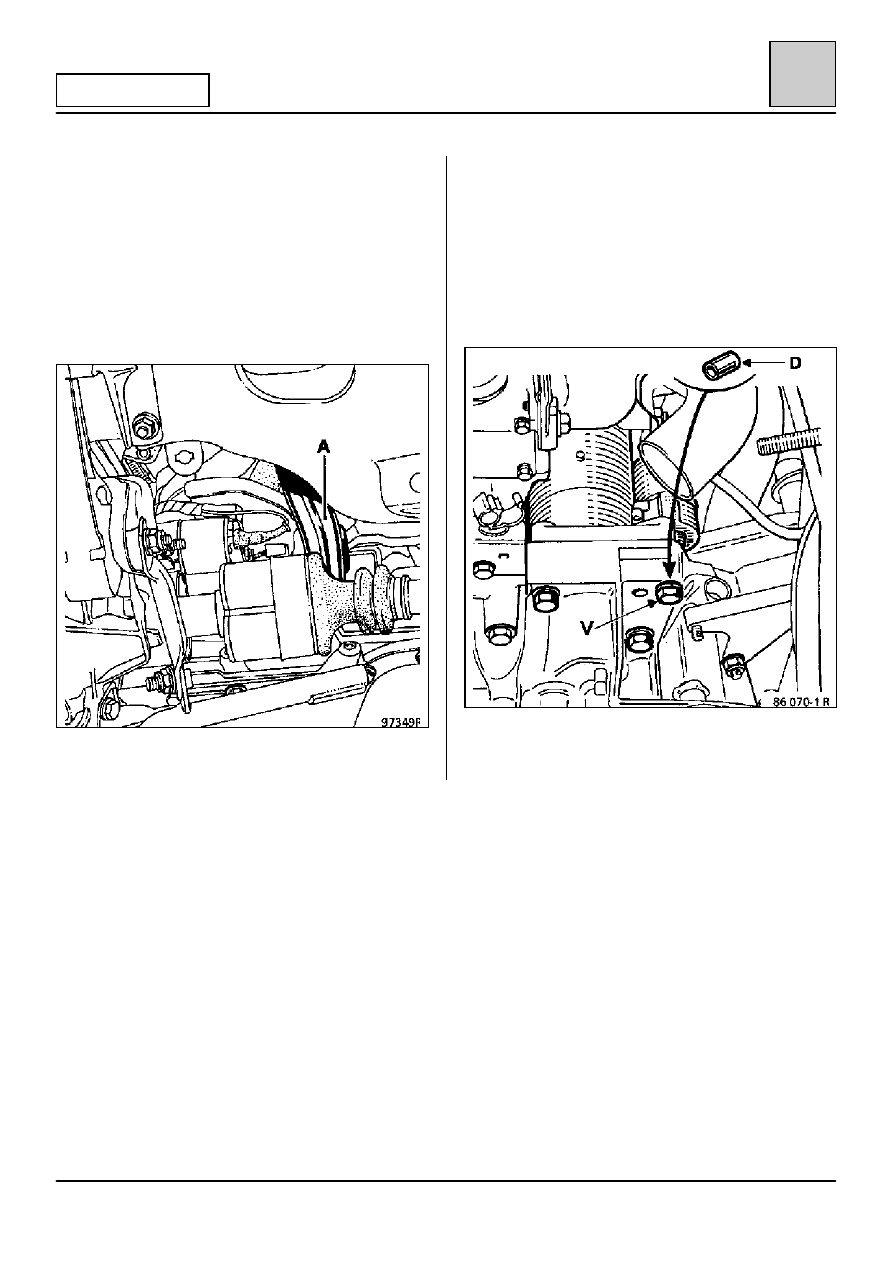

Установив автомобиль на подъемник,
отсоедините аккумуляторную батарею.

Снимите:
– элемент жесткости (А).
– защитный щиток и его держатель.

Отсоедините электрические соединения
стартера.

Выверните 3 винта крепления стартера.

УСТАНОВКА

Выполняйте установку в порядке, обратном
снятию.

Особенности

Убедитесь в наличии центровочной втулки (D),
которая обязательно должна находиться в
отверстии под винт (V).

ПУСК И ЗАРЯДКА

Стартер

16-14

16

ДВИГАТЕЛЬ Z

СНЯТИЕ И УСТАНОВКА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1214

Зажим для снятия хомута приемной
трубы

Установив автомобиль на подъемник,
отсоедините аккумуляторную батарею.

Со стороны днища снимите защитный щиток
моторного отсека.

СНЯТИЕ

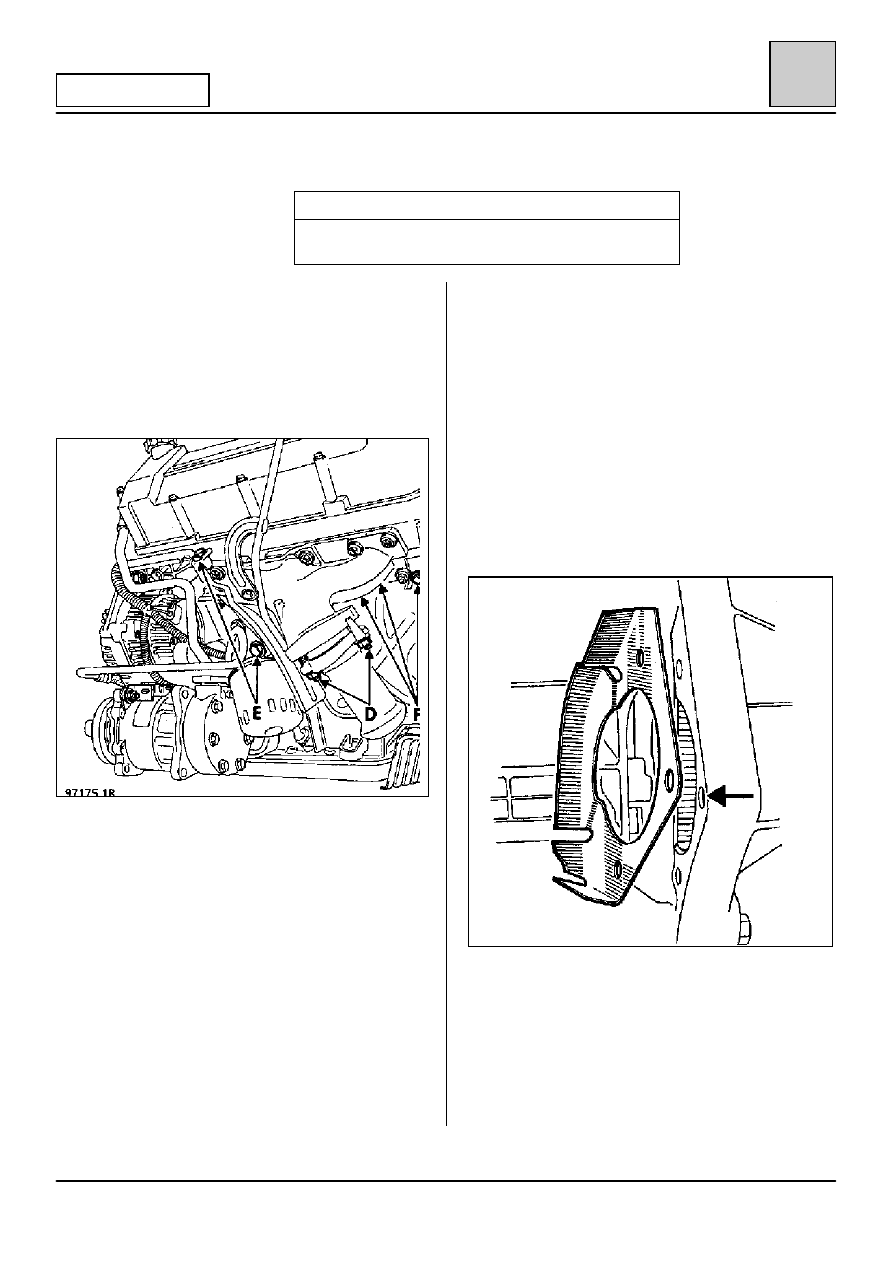

Снимите выходной патрубок выпускного
коллектора:

– отверните 2 гайки (D) со стороны коллектора,
– отверните болт затяжки хомута со стороны

выпускного коллектора,

– снимите хомут с помощью инструмента Mot.

1214,

– освободите патрубок.

Снимите:
– теплоизолирующий экран масляного фильтра,

вывернув 2 винта (E),

– теплоизолирующий экран стартера, вывернув

3 крепежных винта (F),

– хомут фиксации провода стартера,
– гайку крепления провода стартера.

Отсоедините втягивающее реле.

Выверните 3 винта крепления стартера.

Разрежьте пластмассовый хомут, который
удерживает электропроводку.

Освободите стартер.

Между стартером и картером сцепления
находится защитный щиток.

УСТАНОВКА

Установите защитный щиток на картер сцепления
с помощью центрирующего кольца.

Установите стартер и закрепите его винтом на
центрирующем кольце.

ПУСК И ЗАРЯДКА

Стартер

16-15

16

ДВИГАТЕЛЬ Z

УСТАНОВКА (ПРОДОЛЖЕНИЕ)

Подключите электрические соединения.

Закрепите стартер 2 оставшимися винтами.

Установите пластмассовый хомут крепления
электропроводки.

Установите:
– держатель провода стартера,
– теплоизолирующий экран стартера,
– теплоизолирующий экран масляного фильтра,
– выходной патрубок выпускного коллектора с

учетом меток (выбитых на патрубке).

СИСТЕМА ЗАЖИГАНИЯ

Силовой модуль

17-1

17

ДВИГАТЕЛЬ F

Компьютер впрыска выполняет функцию расчета
угла опережения зажигания и посылает
управляющий сигнал (5 вольт) на силовой модуль
зажигания.

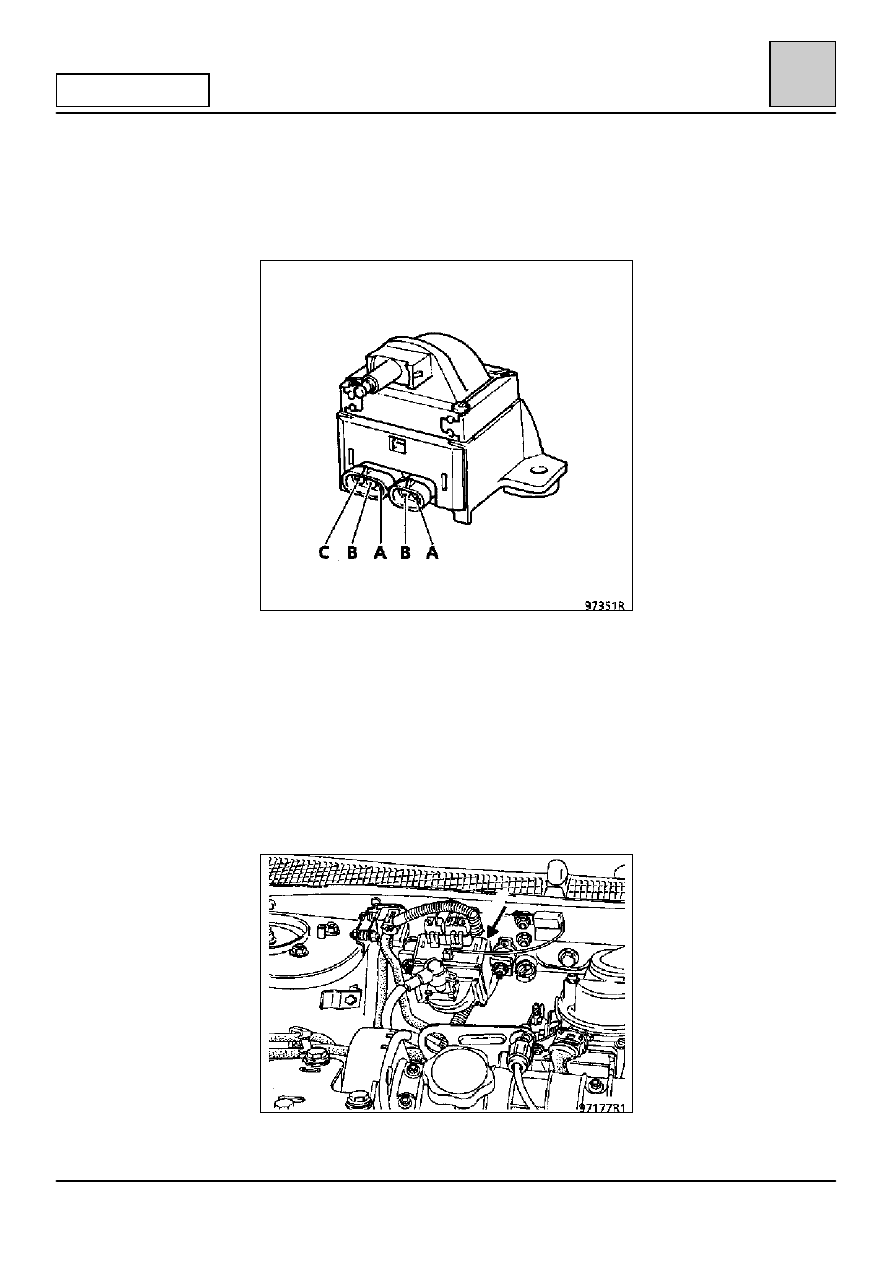

Трехконтактный разъем

А + после включения зажигания
В Масса силового модуля зажигания
С Не используется

Двухконтактный разъем

А Не используется
В Управляющий сигнал

РАЗМЕЩЕНИЕ
