ПУСК И ЗАРЯДКА

Генератор переменного тока

16-5

16

ДВИГАТЕЛЬ Z

СНЯТИЕ

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1 280

Инструмент для снятия масляного
фильтра

Установив автомобиль на двухстоечный
подъемник, отсоедините аккумуляторную
батарею.

Освободите компьютер впрыска.

Снимите:
– переднее правое колесо,
– грязезащитный щиток,
– защитный щиток моторного отсека.

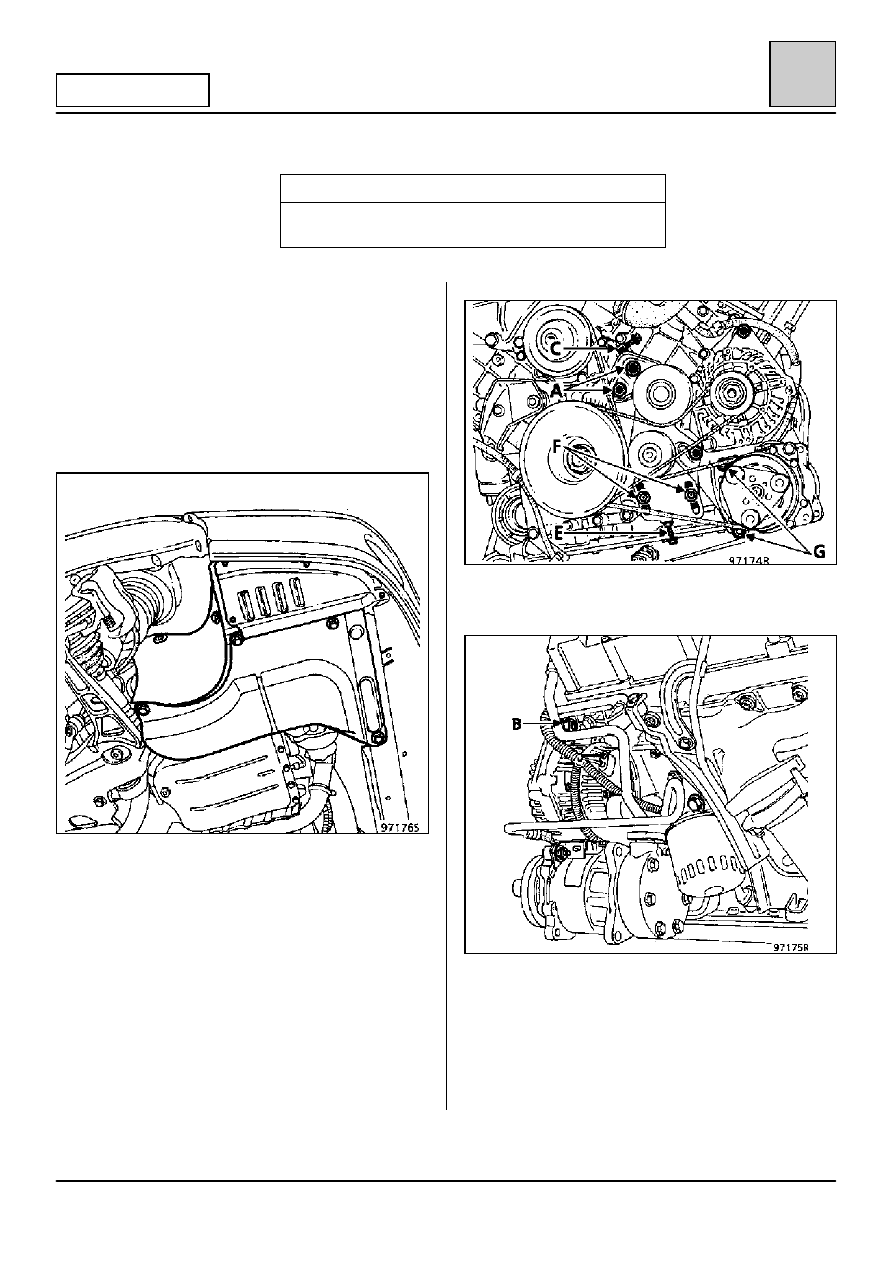

Отпустите 2 винта крепления натяжных роликов
(А) ремня генератора переменного тока.

Со стороны моторного отсека отпустите
регулировочный винт натяжного ролика (С).

Отверните верхнее крепление (В) генератора
переменного тока.

Снимите ремень генератора переменного тока.

Отверните:
– регулировочный винт натяжителя (Е) ремня

компрессора,

– контргайку регулировочного винта и отверните

его насколько это возможно,

– 2 винта (F) натяжителя ремня компрессора.

ПУСК И ЗАРЯДКА

Генератор переменного тока

16-6

16

ДВИГАТЕЛЬ Z

Снимите ремень компрессора.

Отверните масляный фильтр с помощью
специального инструмента Mot. 1280 (фильтр
Purlux) и удалите его.

Выверните 4 винта крепления (G) компрессора.

Освободите компрессор от кронштейна (пусть он
висит).

Отсоедините электрические соединения
генератора переменного тока.

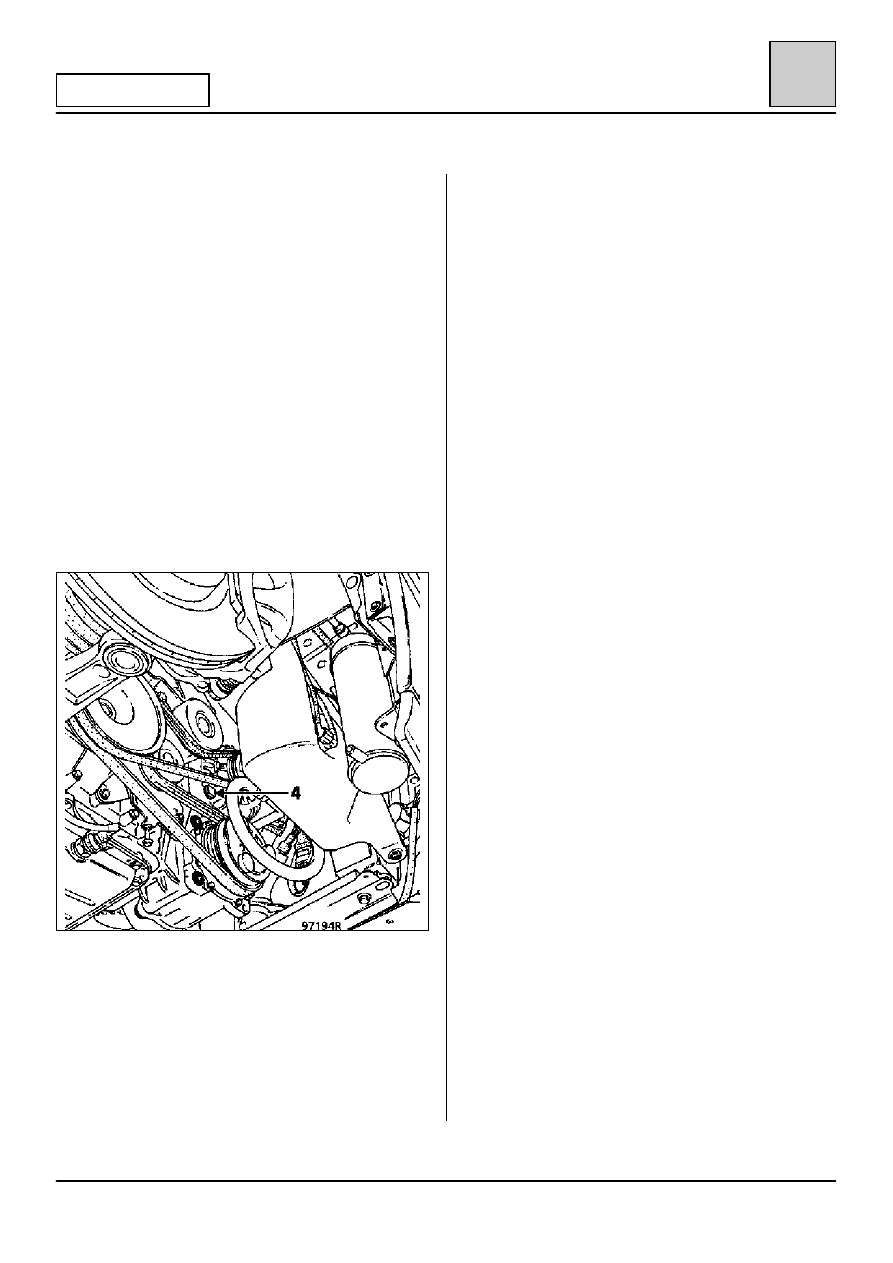

Отпустите нижнее крепление (4) генератора
переменного тока и снимите это крепление.

Снимите бачок стеклоомывателя. Для этого:
– отсоедините разъем насоса,
– отсоедините два трубопровода,

предварительно пометив их,

– выверните нижний винт крепления бачка,

– опустите автомобиль,
– отверните верхний винт крепления бачка,
– освободите узел в составе бачка и насоса

стеклоомывателя.

Выверните верхний винт крепления (J)
генератора переменного тока.

Поднимите автомобиль и снимите генератор
переменного тока.

УСТАНОВКА

Выполняйте операции в порядке, обратном
снятию.

Особенности

Не устанавливайте ранее снятый ремень,
замените его.

ПУСК И ЗАРЯДКА

Генератор переменного тока

16-7

16

НАТЯЖЕНИЕ РЕМНЯ

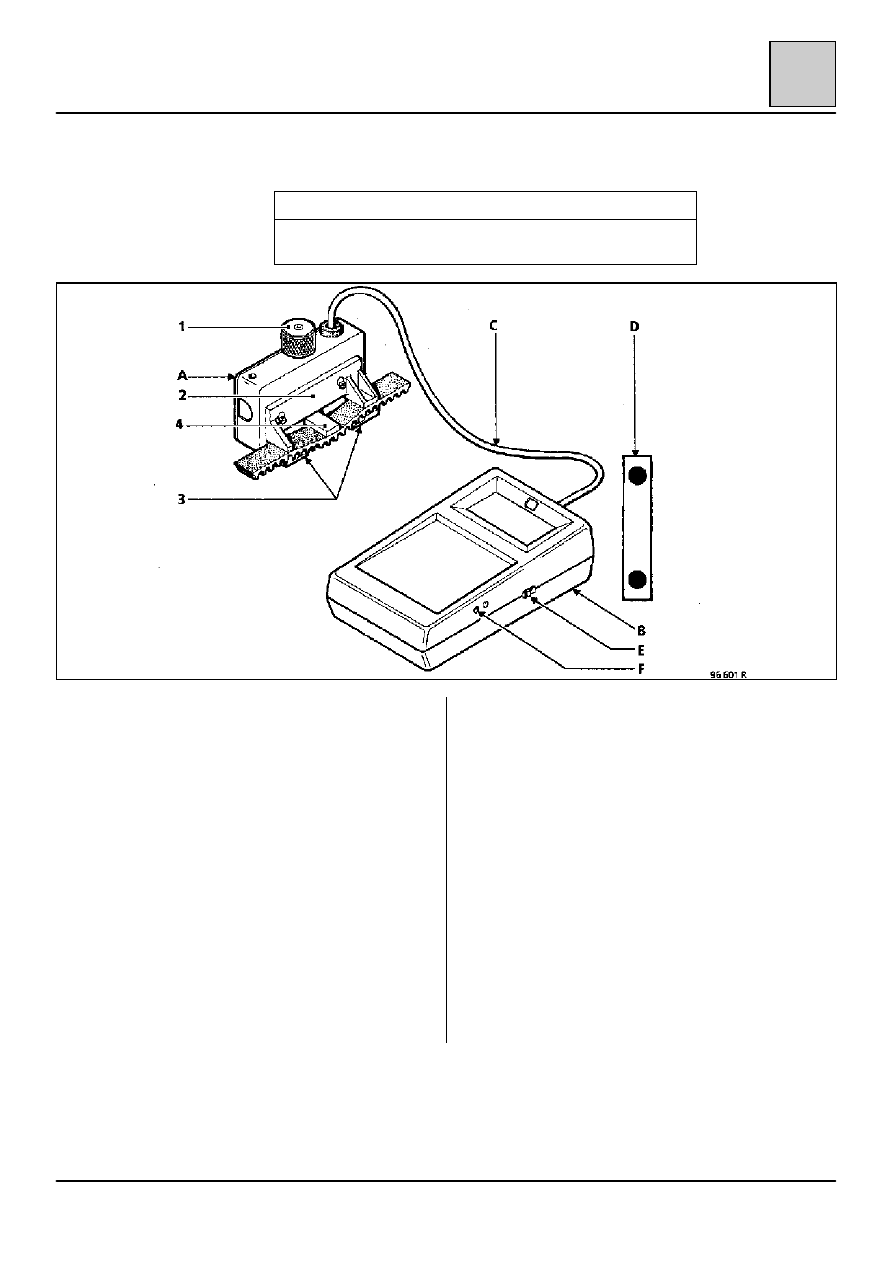

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения ремней
(SEEM C.Tronic 105.6)

A Измерительный блок
B Приемный блок с дисплеем
C Соединительный шнур
D Пластина для контрольной тарировки

Принцип работы прибора

Измерительный блок с помощью прижимного
маховичка (1), прижима (2) и наружных лапок (3)
создает постоянный прогиб ремня.

Сила реакции ремня измеряется с помощью
нажимной пластины (4) с тензодатчиками.

Растяжение тензочувствительных элементов
вызывает изменение их электрического
сопротивления. Это изменение, преобразованное
прибором, отображается на дисплее в единицах
SEEM (US).

Тарировка прибора

Прибор настраивается на заводе-изготовителе,
тем не менее, каждые шесть месяцев необходимо
выполнять контрольную проверку его показаний.

Порядок действий

Установка нуля

– включите прибор (выключатель Е), поверните

прибор так, чтобы прижимной маховичок (1)
находился внизу,

– если на дисплее отображается 0, то прибор

оттарирован правильно,

– отсутствие индикации данных: проверьте

9-вольтовый гальванический элемент прибора,

– на дисплее отображается значение, отличное

от 0: вращайте винт (F) до установки 0.

ПУСК И ЗАРЯДКА

Генератор переменного тока

16-8

16

НАТЯЖЕНИЕ РЕМНЯ

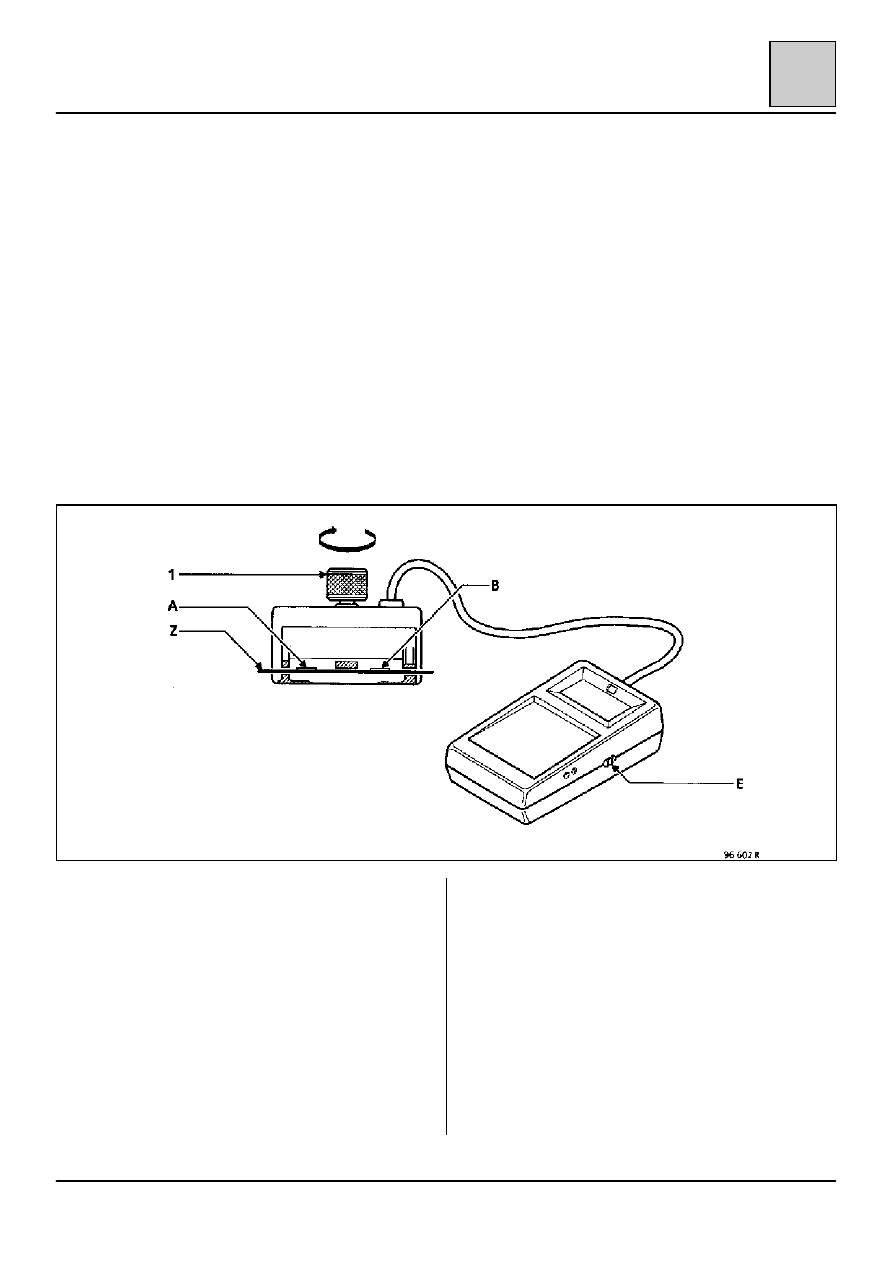

Тарирование прибора

Включите прибор (кнопка Е).

Вставьте эталонную упругую пластину (Z) в датчик, как показано на рисунке (выгравированные на пластине
контрольные значения должны быть сверху, (А) среднее значение, (В) максимальное значение).

Затягивайте прижимной маховичок (1) до третьего щелчка.

Проверьте, что бы на дисплее отображалось значение X, находящееся между значениями (А и В)
(А

d X d В).

Примечание: Возможно, что для получения требуемого значения потребуется выполнить несколько
предварительных испытаний.
В случае неправильного результата после нескольких испытаний свяжитесь с SEEM.

ВНИМАНИЕ: Каждый прибор имеет свою незаменяемую эталонную упругую пластину.

1 Рифленый маховичок (прижимной)
А
В
Z Эталонная пластина

SEEM
Lot n

q 1 — ZAC DE St ESTEVE

F — 06640 SAINT JEANNET
Тел.

92.12.04.80

Факс

92.12.04.66

Телекс

970 877 F

ОБЩИЕ УКАЗАНИЯ:

– Не устанавливайте повторно снятый ремень,

замените его на новый.

– Не подтягивайте ремень, значение натяжения

которого находится между установочным
значением и минимальным рабочим
значением.

– Если при проверке значение натяжения будет

ниже минимального допустимого натяжения,
замените ремень.





 Контрольные значения эталонной

пластины
