СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Блок дроссельной заслонки

12-7

12

ДВИГАТЕЛЬ F3P

ОСОБЕННОСТИ БЛОКА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ ОДНОТОЧЕЧНОЙ СИСТЕМЫ
ВПРЫСКА BOSCH, УСТАНАВЛИВАЕМОГО НА
ДВИГАТЕЛЯХ F3P

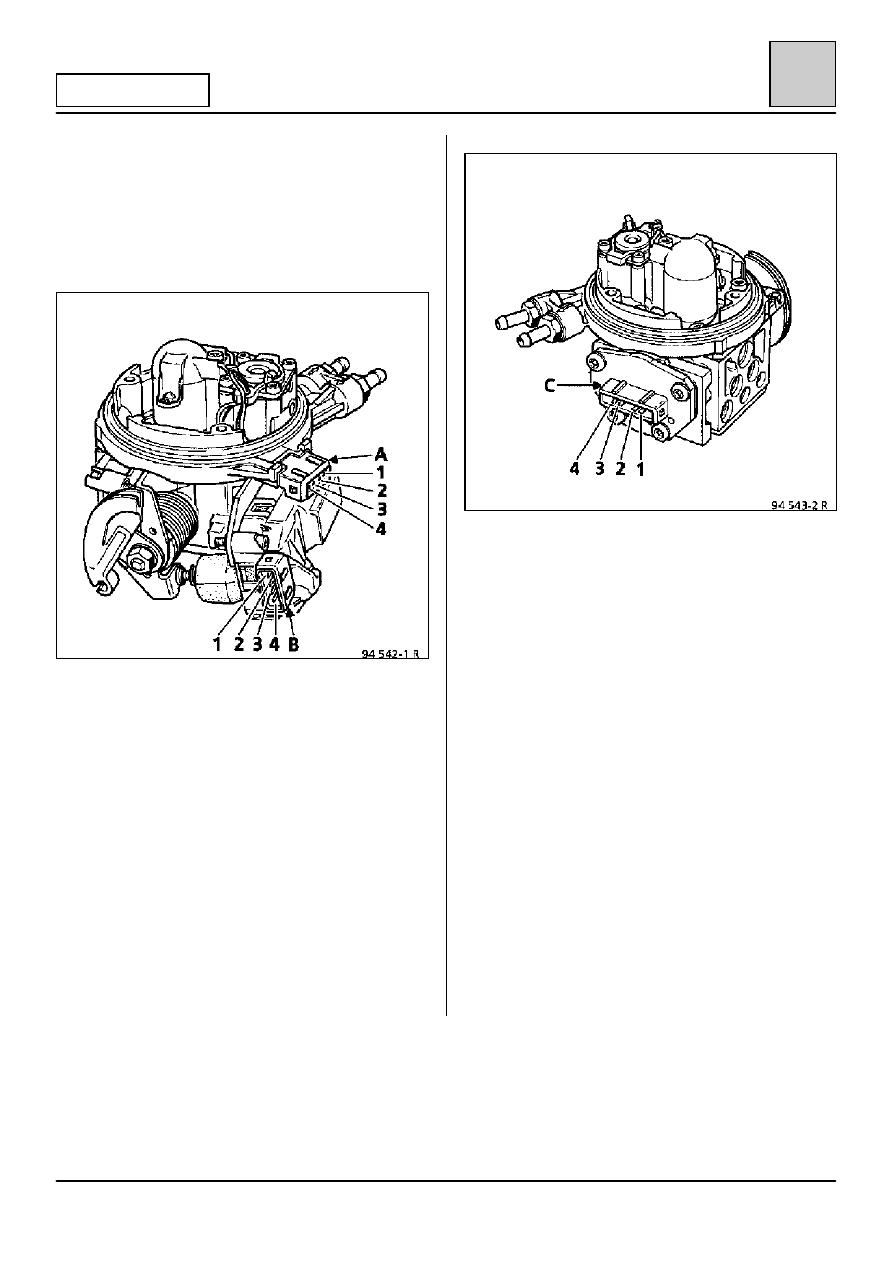

ИДЕНТИФИКАЦИЯ ЭЛЕКТРИЧЕСКИХ
СОЕДИНЕНИЙ НА БЛОКЕ

Разъем (А)

Инжектор и датчик температуры воздуха

1
4
2 + инжектора
3 Масса инжектора

Разъем (В)

Регулирование режима холостого хода и
контакт отпущенной педали

1
2
3
4

Разъем (С)

Потенциометр дроссельной заслонки

1 Масса
2 Питание + 5 В
3 Информация о положении дроссельной

заслонки (напряжение, изменяющееся в
интервале между 0 и 5 В)

4 Не используется

ПРИМЕЧАНИЕ: потенциометр имеет только одну
дорожку. Неиспользуемый вывод № 4 в скором
времени должен быть удален.

ПРИМЕЧАНИЕ: при включении зажигания положение электродвигателя корректируется в зависимости от
текущего атмосферного давления (45

d # 12 d 56).







Датчик температуры воздуха







Контакт отпущенной педали





 Питание электродвигателя регулирования

холостого хода

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Блок дроссельной заслонки

12-8

12

ДВИГАТЕЛЬ F3P

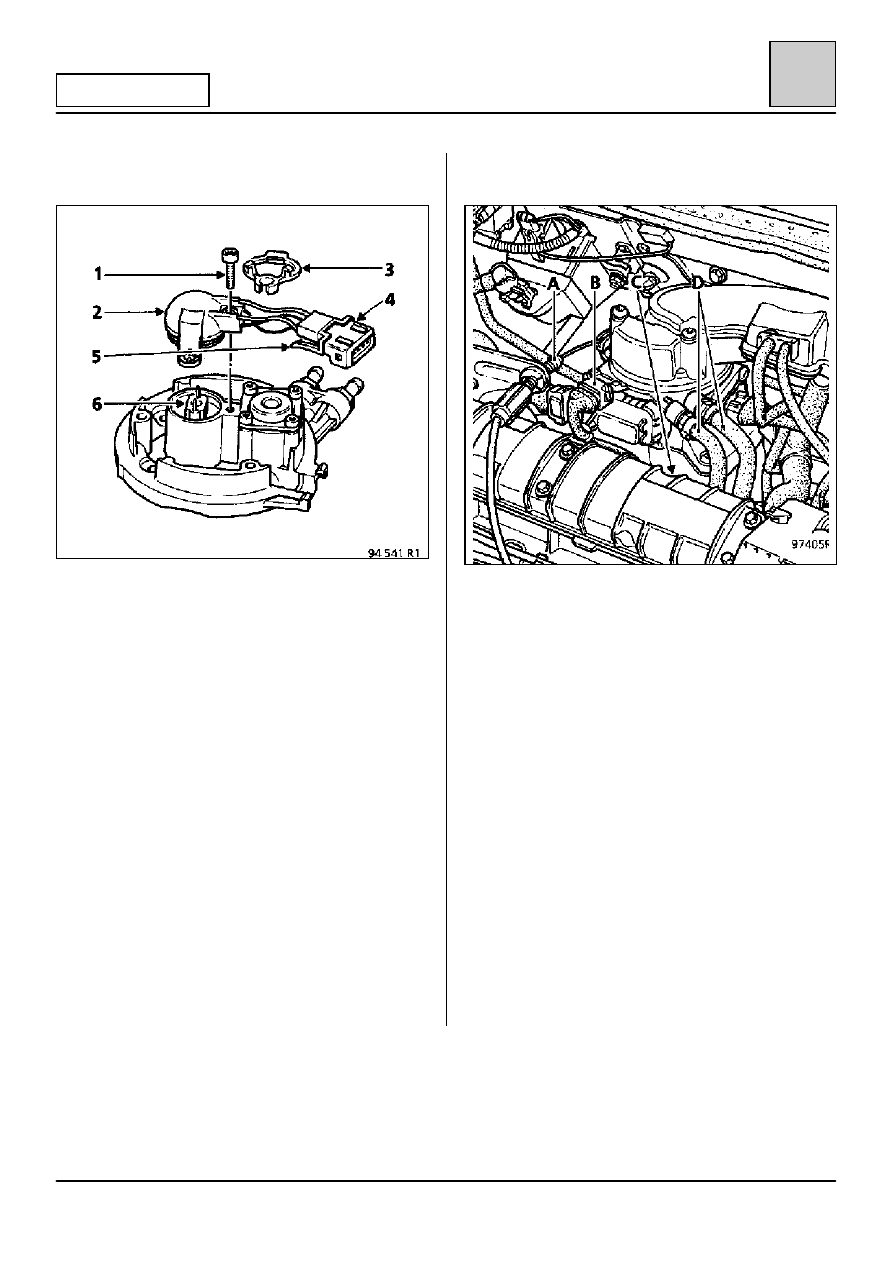

СНЯТИЕ И УСТАНОВКА ИНЖЕКТОРА И
ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА

Снятие указанных элементов не требует снятия
блока дроссельной заслонки.

Снимите кожух воздухозаборника.

Отсоедините разъем (4).

Выверните винт (1) и поднимите крышку (2).

Освободите провода от фиксатора (3).

Извлеките:
– разъем (4), освободив фиксаторы (5),
– инжектор (6) из его гнезда (он удерживается

только уплотнительными кольцами).

При установке

Замените уплотнительные кольца инжектора и
смажьте их моторным маслом.

Установите инжектор с колпачком в сборе,
правильно сориентировав этот узел и
зафиксировав его.

Проверьте надежность соединения разъемов.

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ
РЕГУЛИРОВАНИЯ ХОЛОСТОГО ХОДА

Снимите:
– трос акселератора (А),
– разъемы электродвигателя и инжектора (В),
– пластмассовую крышку, защищающую жгут

проводов (С).

Отсоедините и освободите трубопроводы подачи
и возврата топлива с правой стороны двигателя
(D).

Извлеките жгут проводов из его канавки.

Снимите пластмассовый элемент, поддерживаю-
щий проводку (крепящийся 1 гайкой к коллектору
и 2 винтами к головке блока цилиндров).

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Блок дроссельной заслонки

12-9

12

ДВИГАТЕЛЬ F3P

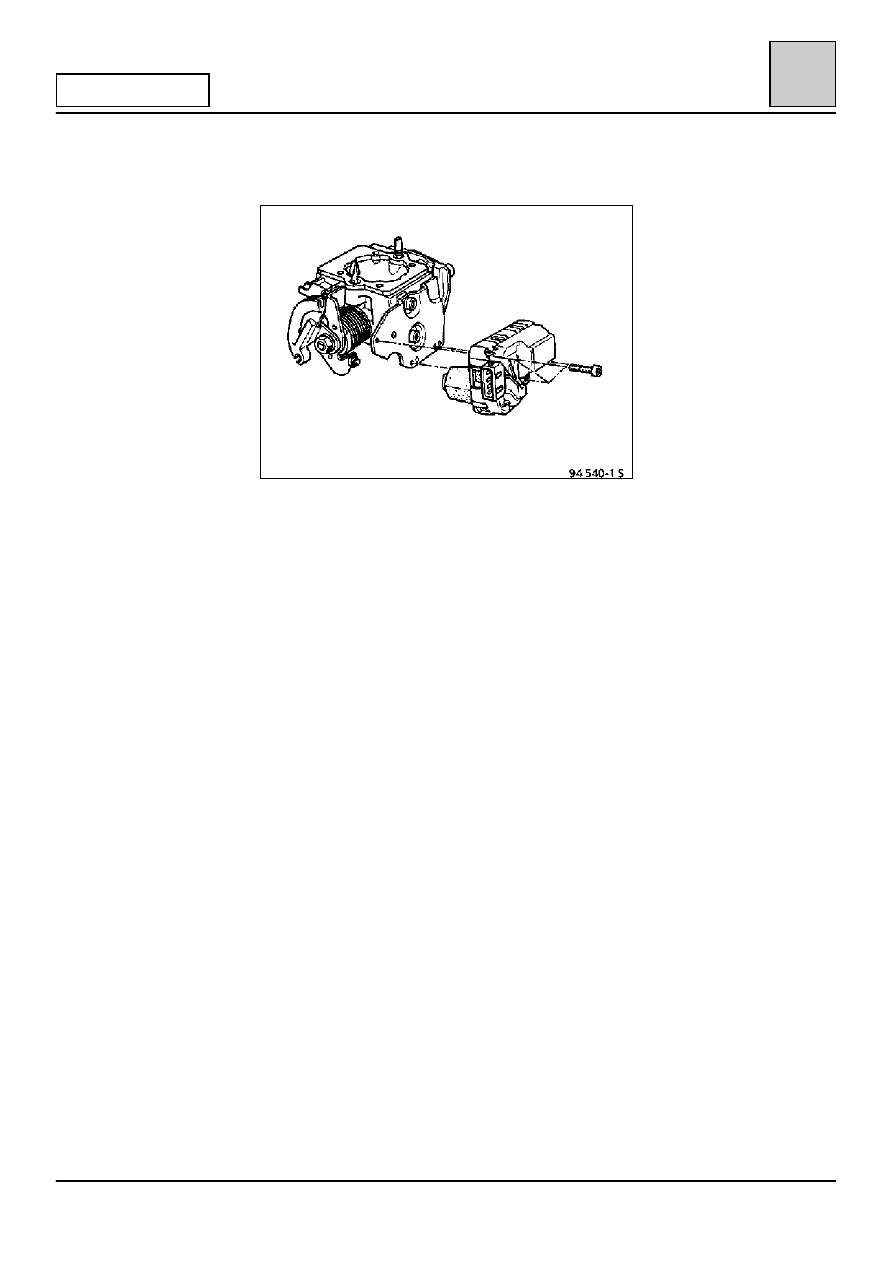

ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВАНИЯ
ХОЛОСТОГО ХОДА

Электродвигатель крепится тремя винтами.

При установке:

Никакую регулировку выполнять не требуется,
тем не менее, если при включенном зажигании
срабатывание контакта отпущенной педали не
определяется переносным диагностическим
прибором (XR25), вставьте щуп между
ограничителем дроссельной заслонки и
электродвигателем таким образом, чтобы
получить сигнал контакта отпущенной педали.

Включите зажигание, затем выключите его;
электродвигатель должен сначала перейти в
положение для работы на холодном двигателе;
повторите операцию без клина, затем при
включенном зажигании и остановленном
двигателе проверьте положение дроссельной
заслонки с помощью переносного
диагностического прибора XR25 по команде
выполнения проверки # 17.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Блок дроссельной заслонки

12-10

12

ДВИГАТЕЛЬ F3P

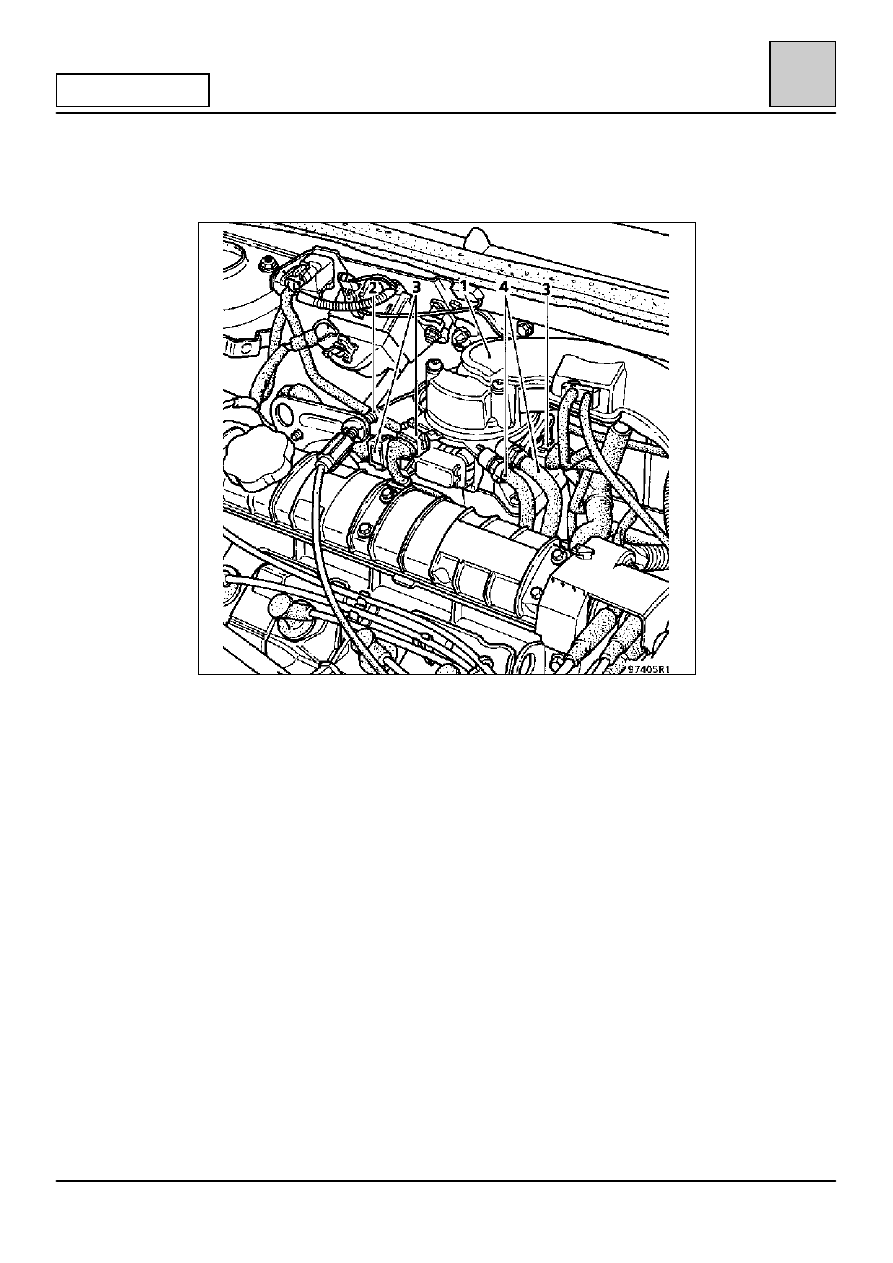

СНЯТИЕ И УСТАНОВКА БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Отсоедините аккумуляторную батарею.

Снимите воздухозаборник (1).

Отсоедините трос акселератора (2).

Отсоедините электродвигатель, инжектор, потенциометр
дроссельной заслонки (3).

Отсоедините трубопроводы (4) подачи и возврата топлива, не
допуская при этом утечки топлива.

Выверните четыре винта крепления верхней части блока (винты
«торкс»).

Снимите блок.

УСТАНОВКА

Установите блок c изолирующей прокладкой в сборе и новое
уплотнение.

Момент затяжки винтов крепления блока к основанию: 1,5 даН

˜˜˜˜м.

Проверьте подсоединение внешних устройств к блоку, а также
фиксацию хомутов трубопроводов подачи и возврата топлива.
