ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

 Прокладка передней головки блока цилиндров

11-19

11

ДВИГАТЕЛЬ Z7X

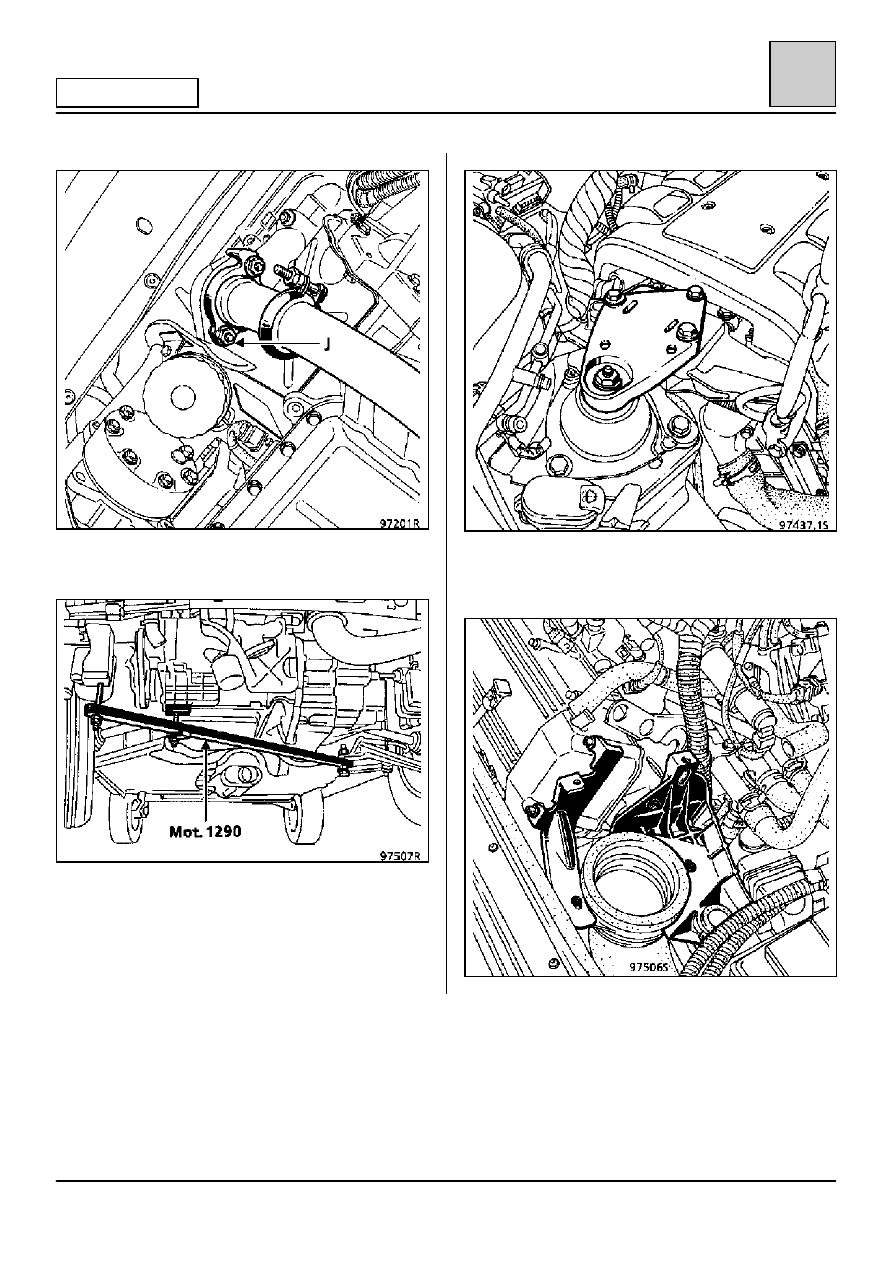

Установите приспособление Mot. 1290 для
вывешивания двигателя.

Снимите:
– кронштейн маятниковой подвески двигателя и

ограничитель хода подвески.

– воздушный фильтр и его воздухозаборный

патрубок,

– кронштейн фильтра.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

 Прокладка передней головки блока цилиндров

11-20

11

ДВИГАТЕЛЬ Z7X

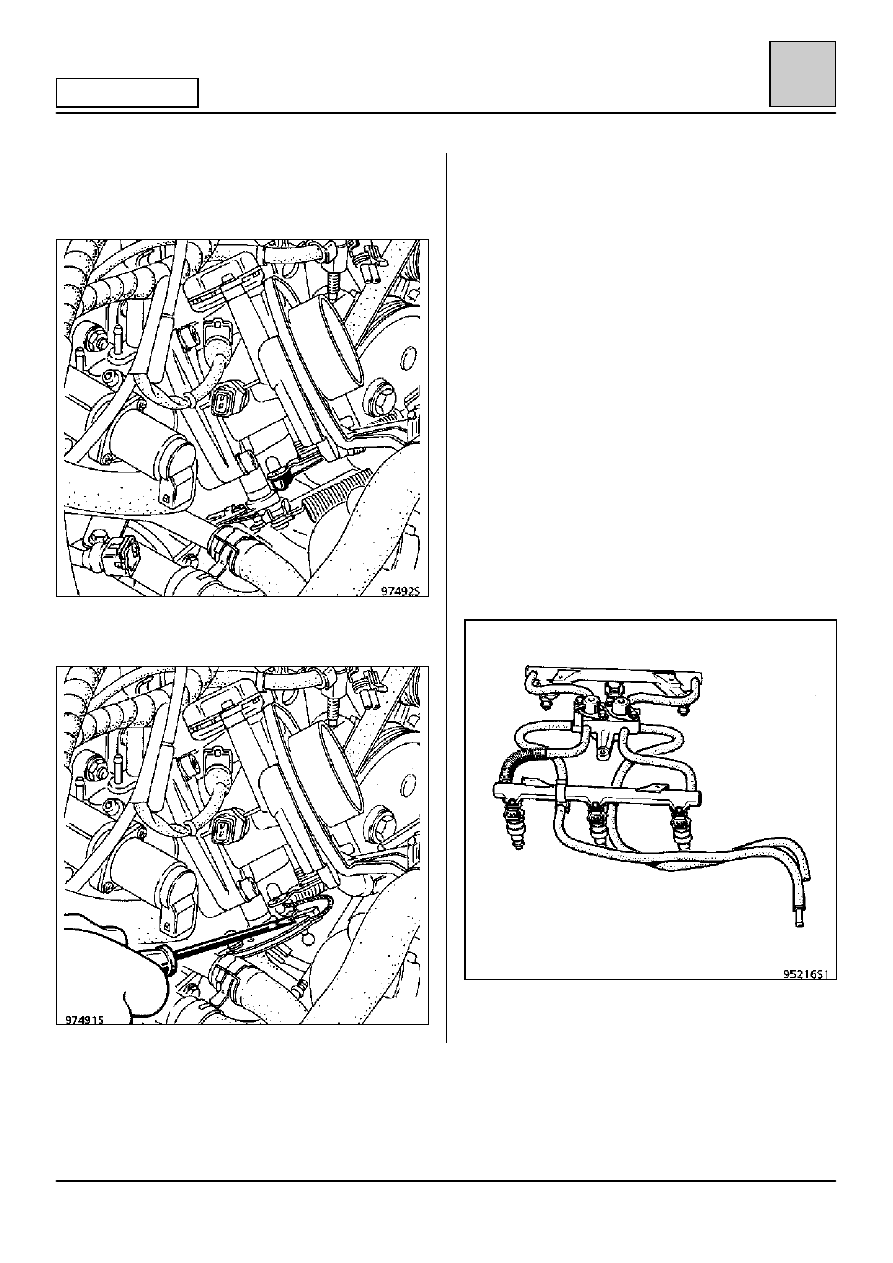

Снимите:
– кожух впускного коллектора,
– трос акселератора, для этого с помощью

отвертки отсоедините тягу акселератора.

Покачайте приводной механизм акселератора,
извлеките скобу, фиксирующую трос.

Освободите трос акселератора и его оболочку.

Отсоедините:
– патрубки разрежения в коллекторе,
– провода свечей зажигания переднего ряда

цилиндров,

– проводку передних и задних инжекторов,
– разъемы силового модуля,
– провода разъемов датчика давления и датчика

температуры масла,

– разъемы блока дроссельной заслонки,
– трубопроводы подачи и возврата топлива.

Снимите:
– фиксаторы проводки на впускном коллекторе,
– компьютер, сняв его вместе с проводкой с

правой стороны,

– винты крепления топливораспределительной

рампы и блока в составе регулятора и
успокоителя пульсаций, извлеките блок.

ВНИМАНИЕ: под каждой точкой крепления топли-
вораспределительной рампы и регулятора давле-
ния имеются теплоизоляционные прокладки. Не
забудьте их снять при разборке.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

 Прокладка передней головки блока цилиндров

11-21

11

ДВИГАТЕЛЬ Z7X

Снимите:
– соединительную пластину между коллектором

и нижней частью кронштейна маятниковой
подвески двигателя,

– впускной коллектор с блоком дроссельной

заслонки,

– крышку ГРМ переднего ряда цилиндров,
– четыре винта крепления промежуточного

мостика,

– винт (V) крепления дюритового шланга.

Отсоедините трубку от промежуточного мостика,
а мостик — от блока термостата.

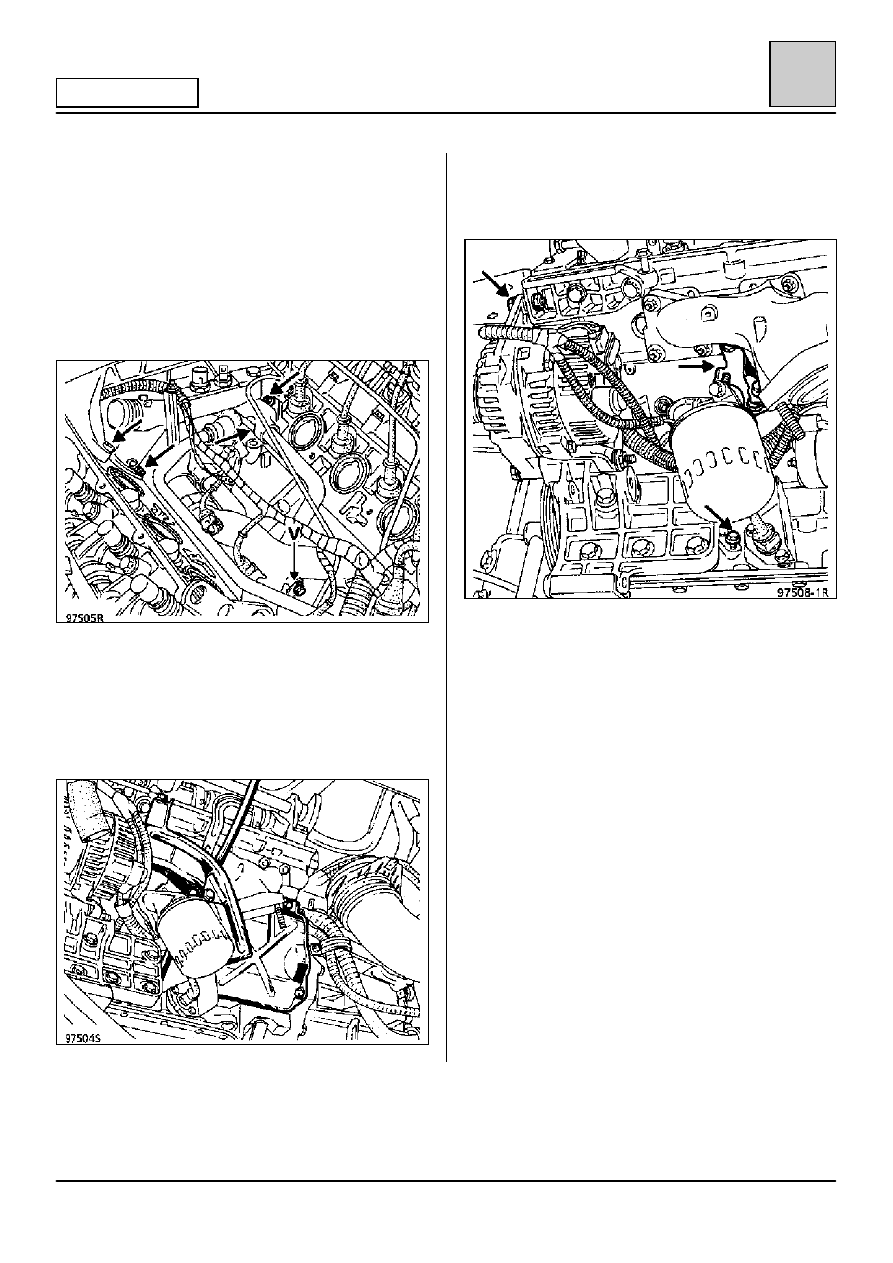

Снимите:
– теплоизолирующие экраны выхлопной

системы,

– держатель теплоизолирующих экранов,
– верхний болт крепления генератора

переменного тока,

– направляющую масляного щупа,

– ремень привода генератора переменного тока,
– четыре верхних винта крепления крышки ГРМ

к головке блока цилиндров.

Совместите установочные отметки, имеющиеся
на зубчатых шкивах.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

 Прокладка передней головки блока цилиндров

11-22

11

ДВИГАТЕЛЬ Z7X

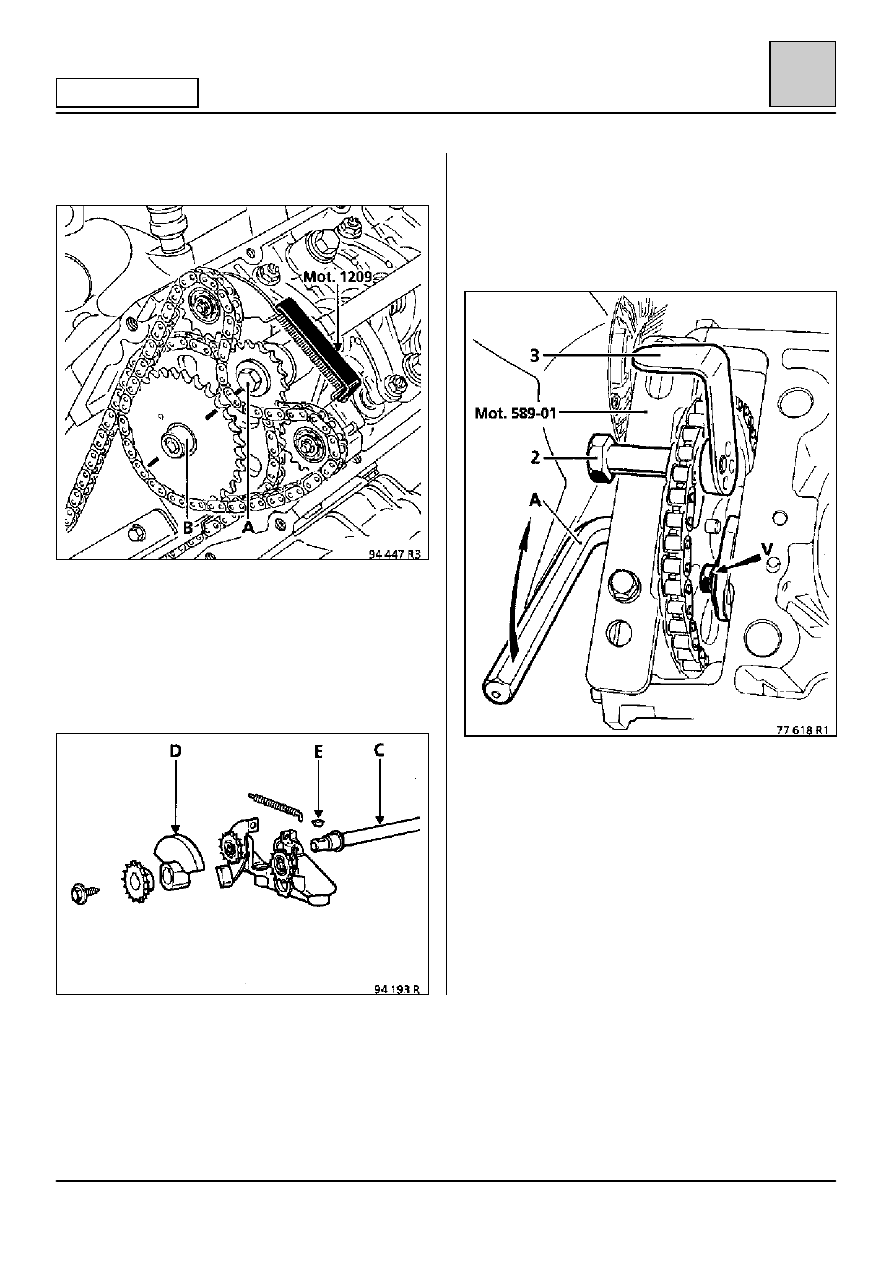

Установите приспособление Mot. 1209 на устрой-
ство натяжения цепи системы уравновешивания.

Выверните винт (А), затем (В).

Снимите:
– цепь системы уравновешивания,
– зубчатые шкивы системы уравновешивания.

Отведите вал (С), чтобы извлечь уравновеши-
вающий груз (D) и его шпонку (Е).

Установите стопор Mot. 589-01 зубчатого шкива
распределительного вала на крышке привода
ГРМ.

Застопорите зубчатое колесо
распределительного вала болтом (2) и гайкой (3),
пропустив болт через отверстие в колесе.

Выверните:
– заглушку, имеющуюся на зубчатом колесе

распределительного вала,

– с помощью шестигранного торцового ключа (А)

винт крепления зубчатого шкива распредели-
тельного вала.

Отпустите винт (V) крепления упорного
подшипника распределительного вала,
освободите упорный подшипник из его гнезда и
отведите распределительный вал.
