РУЛЕВОЕ УПРАВЛЕНИЕ В СБОРЕ

Рулевой механизм с усилителем

36-7

36

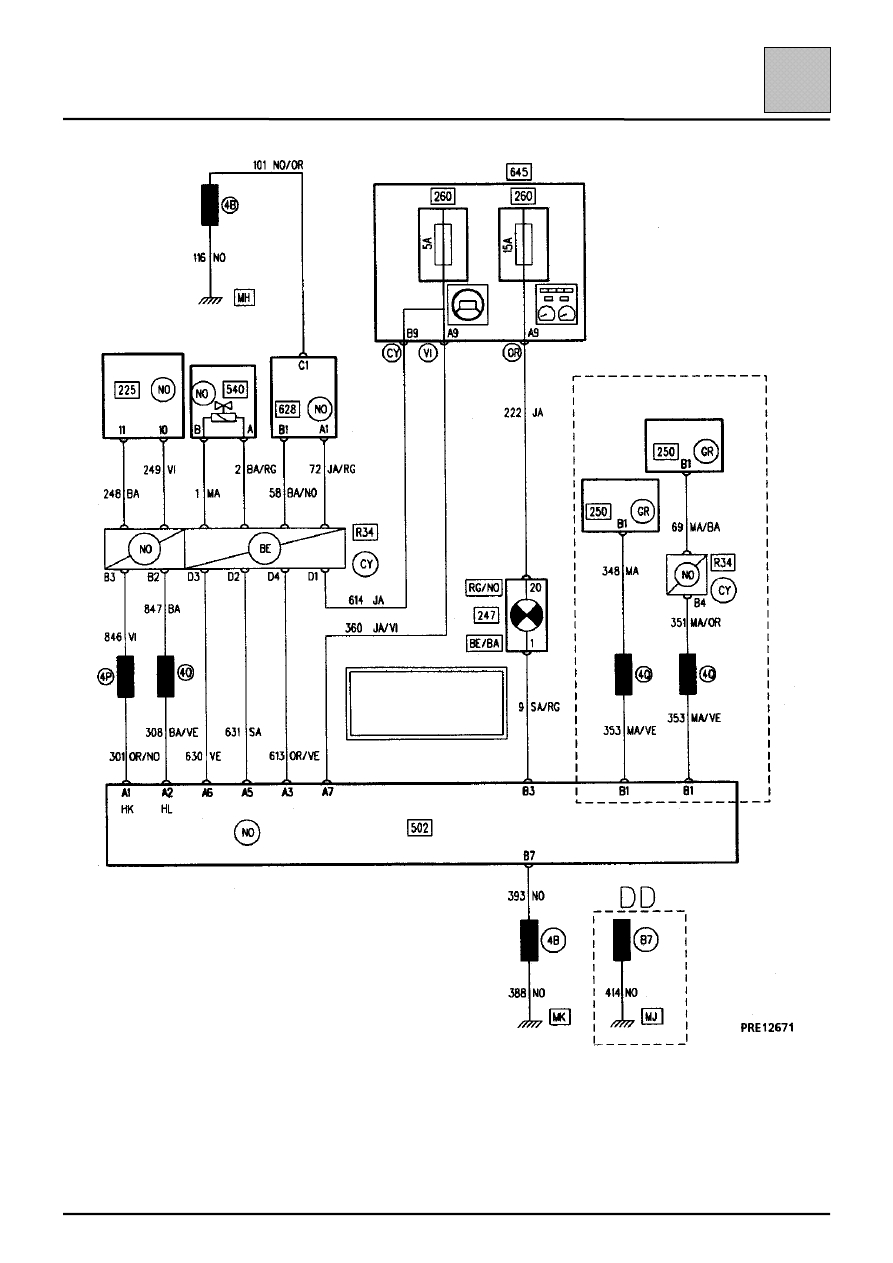

ЭЛЕКТРОСХЕМА

СПЕЦИФИКАЦИЯ
225

Диагностический разъем.

247

Щиток приборов.

250

Датчик скорости.

260

Блок предохранителей.

502

Компьютер адаптивного усилителя рулевого
управления.

540

Приводной механизм адаптивного усилителя
рулевого управления.

628

Датчик скорости адаптивного усилителя рулевого
управления.

645

Коммутационный блок в салоне.

R34 Разъем жгута проводов между двигателем и щитком

приборов.

КОНДИЦИОНЕР

Конденсор

62-1

62

СНЯТИЕ

Установите автомобиль на подъемник.

Отсоедините аккумуляторную батарею.

Слейте хладагент R134a из системы.

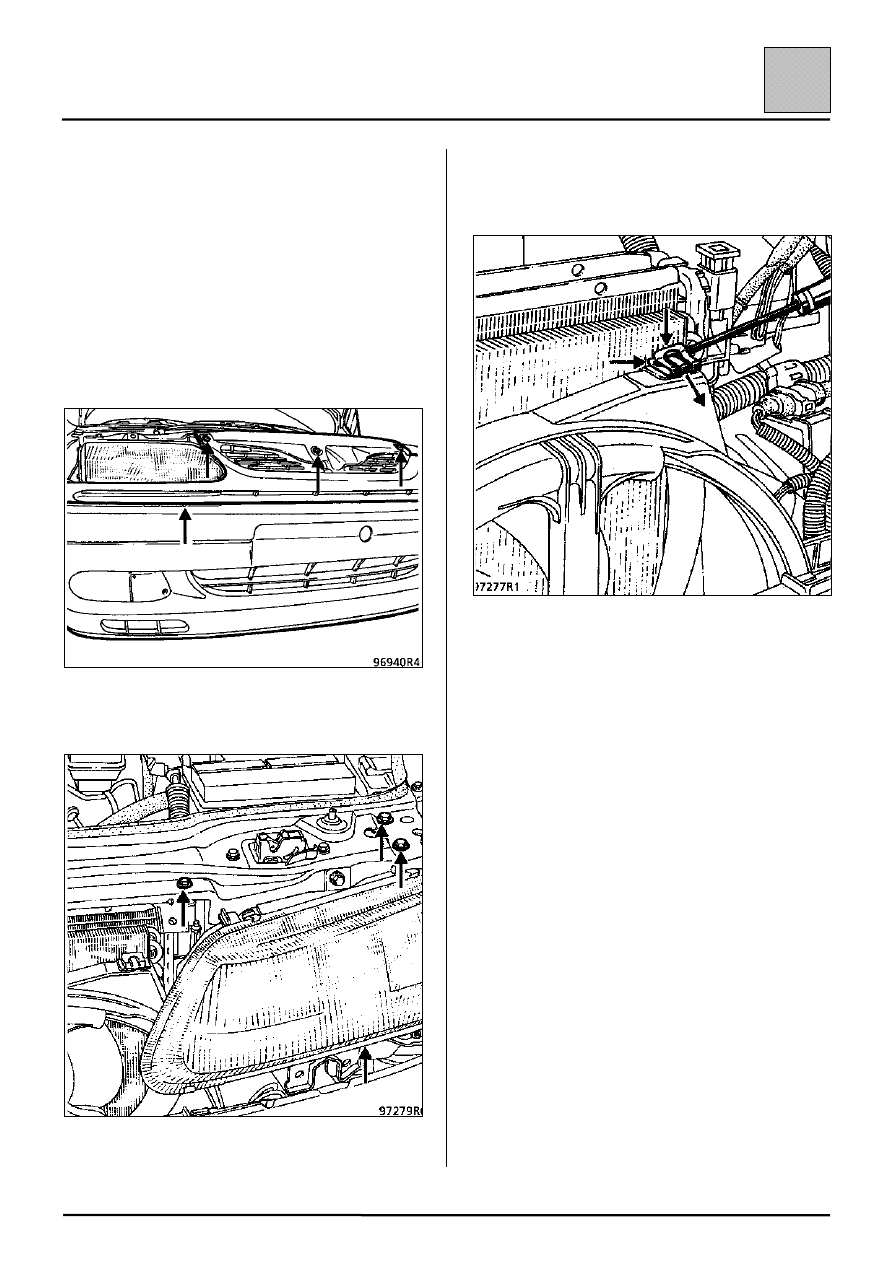

Снимите:
– подкрылки;
– бампер;
– решетку радиатора и соединительную скобу

поперечины крепления фар;

– верхнюю поперечину крепления фар;

– держатели конденсора;
– скобы крепления группы электровентиляторов

к радиатору;

– болты крепления ресивера-осушителя к блоку

радиатор – конденсор;

– болт крепления трубопроводов к конденсору.

Отсоедините разъем трехфункционального реле
давления.

Отодвиньте агрегаты в сторону и извлеките
конденсор.

Установите заглушки для предотвращения
попадания влаги в контур.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом,
применяемым для компрессора.

Создайте разрежение, затем заправьте систему
хладагентом R134a при помощи заправочной
станции.

ВАЖНОЕ ЗАМЕЧАНИЕ: при замене конденсора
добавьте 30 мл масла P.A.G. SP10
(+ количество, собранное при сливе).

Количество хладагента R134a: 800 ± 25 г.

КОНДИЦИОНЕР

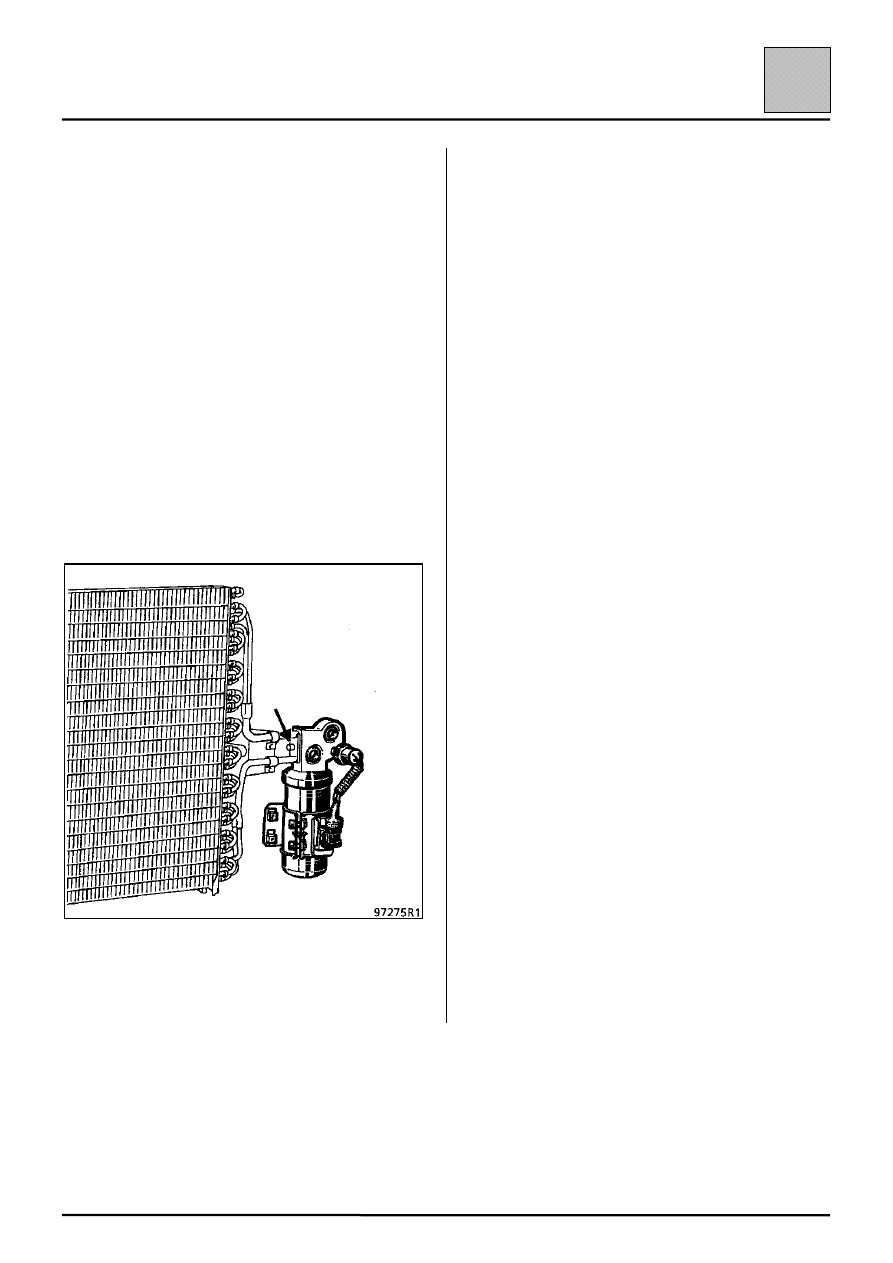

Ресивер-осушитель

62-2

62

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Установите автомобиль на подъемник.

Слейте хладагент R134a из системы.

Снимите:
– подкрылки;
– бампер;
– болт крепления трубопроводов к ресиверу-

осушителю.

Установите заглушки в отверстия.

Отсоедините разъем трехфункционального реле
давления.

Снимите:
– болт крепления ресивера-осушителя к

конденсору;

– болты крепления ресивера-осушителя к блоку

радиатор - конденсор.

Извлеките ресивер-осушитель через низ.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом,
применяемым для компрессора.

Создайте разрежение, затем заправьте систему
хладагентом R134a при помощи заправочной
станции.

ВАЖНОЕ ЗАМЕЧАНИЕ: при замене ресивера-
осушителя добавьте 15 мл масла P.A.G. SP10.

Количество хладагента R134а: 800 ± 25 г.

Ресивер-осушитель подлежит замене в случае
нарушения герметичности какого-либо элемента
или после вскрытия контура и доступа в него
воздуха в течение более чем 10 минут.
