ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-14

11

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения приводного
ремня

Mot. 1289-02

Вилка для центрирования ограничителя хода
маятниковой подвески двигателя

Mot. 1428

Фиксатор ступиц распределительных валов

Mot. 1429

Шаблон для регулировки динамического
натяжителя

Mot. 1430

Штифт для установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1430-01

Штифт для проверки установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1436

Приспособление для фиксации ремня привода
газораспределительного механизма

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления динамического
натяжителя ремня привода
газораспределительного механизма

2,5

Болт крепления ступицы
распределительного вала

8

Болт крепления зубчатого шкива
распределительного вала

1

Болт крепления кожуха опоры
маятниковой подвески двигателя

5,5

Болт крепления шкива коленчатого
вала

2,5

Болты крепления колеса

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте жидкость из системы охлаждения,
отсоединив отводящий шланг радиатора.

Снимите:
– ремень привода газораспределительного

механизма (см. Раздел 11 – «Ремень
привода газораспределительного
механизма»);

– штифты для установки зубчатых шкивов

распределительных и коленчатого валов;

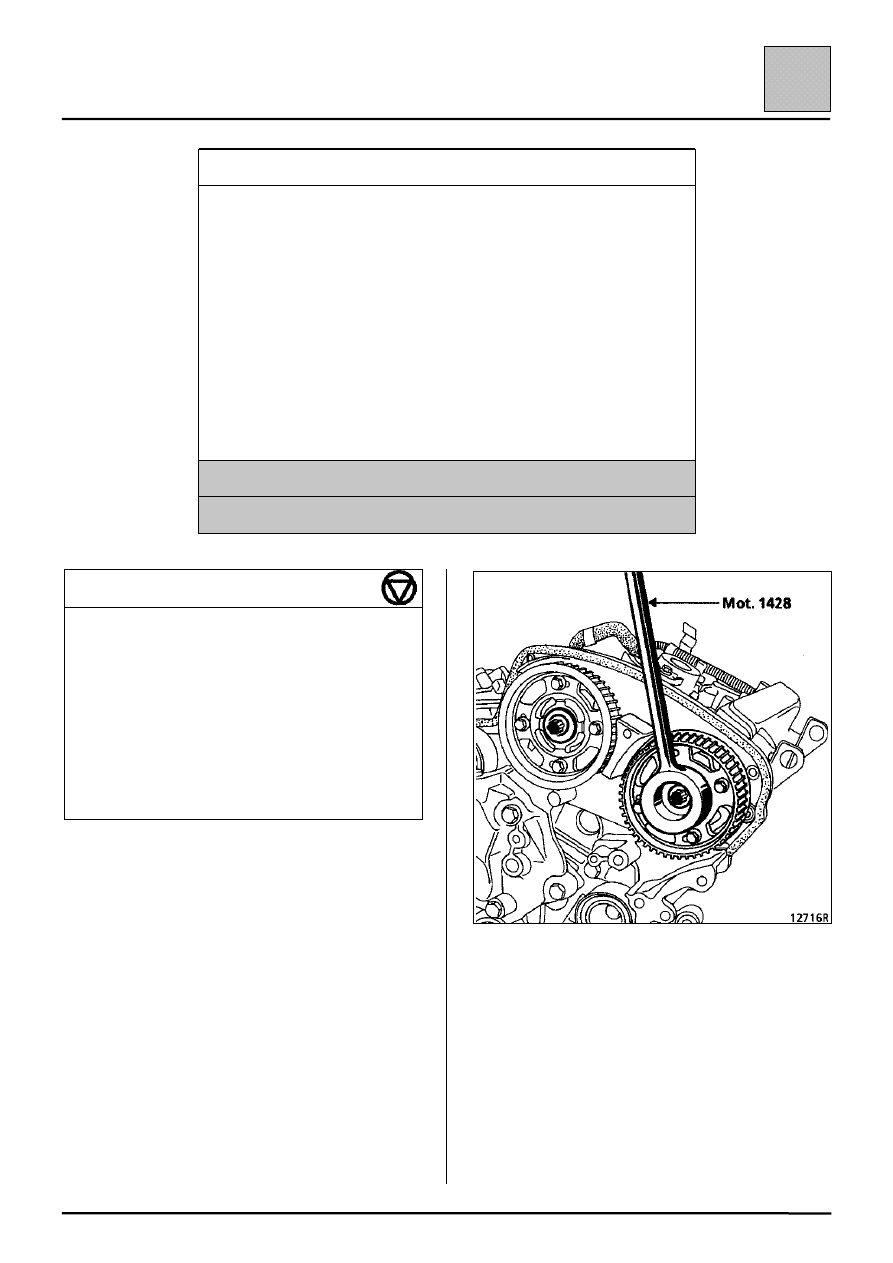

– узлы зубчатый шкив – ступица распредели-

тельного вала, заблокировав ступицы при
помощи приспособления Mot. 1428.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-15

11

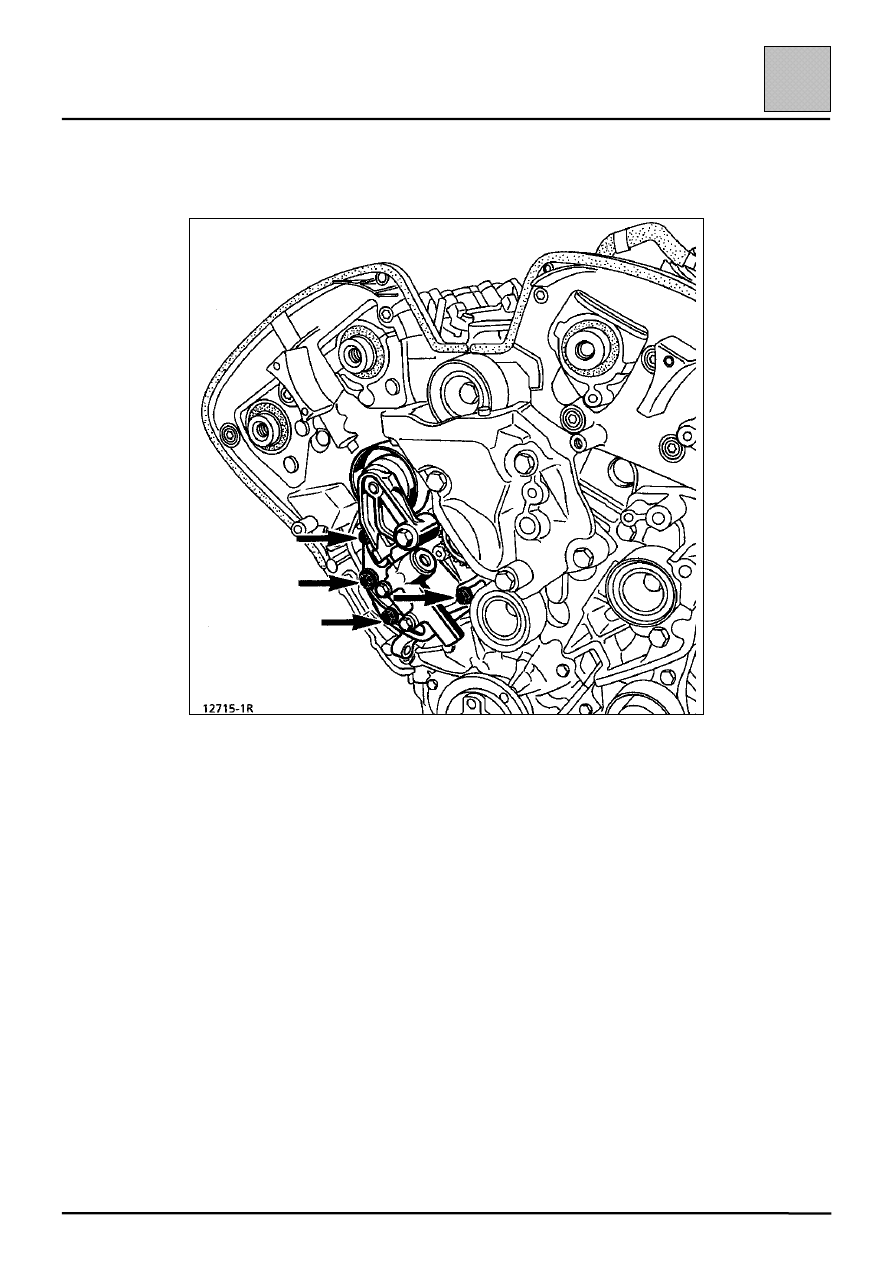

Снимите:
–

динамический натяжитель;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-16

11

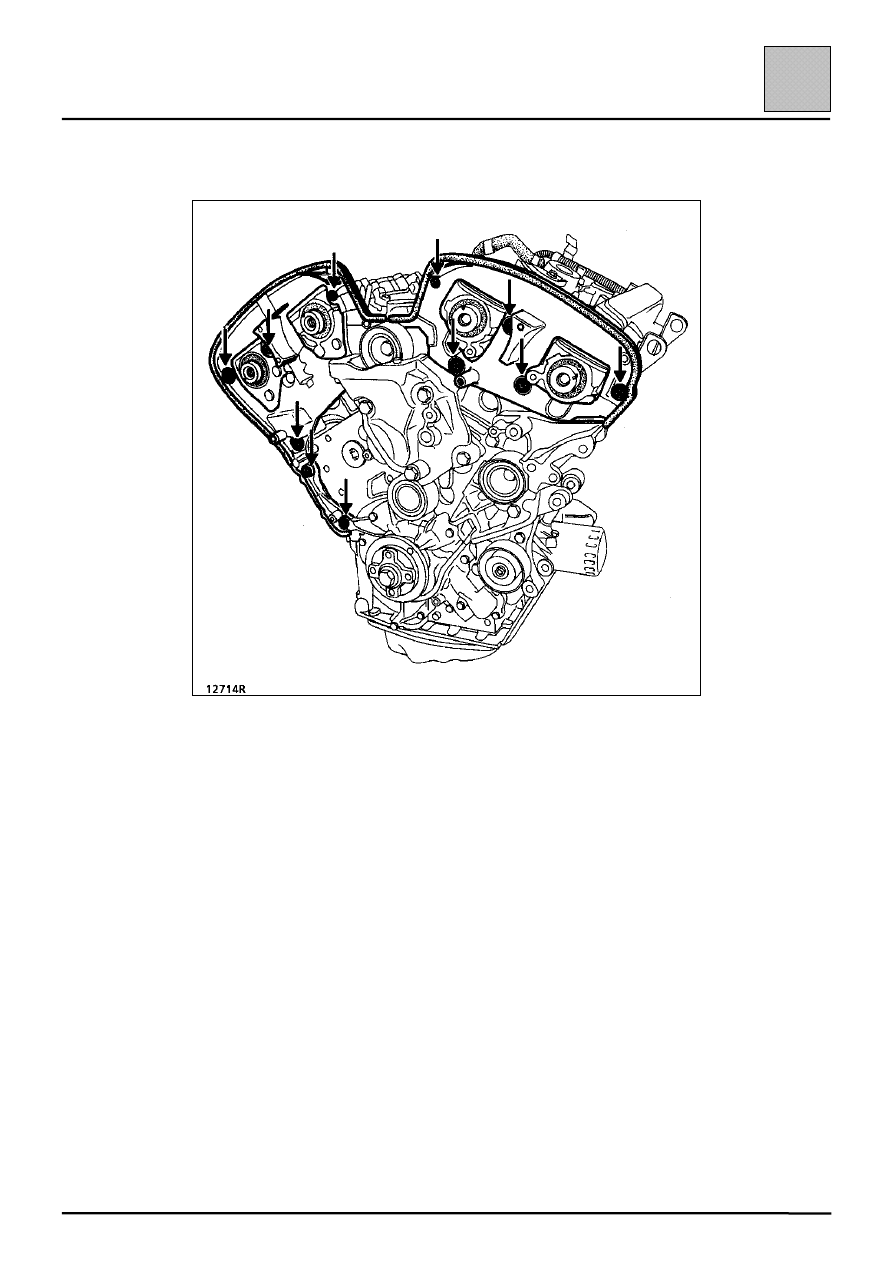

– внутренние кожухи привода газораспределительного механизма;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-17

11

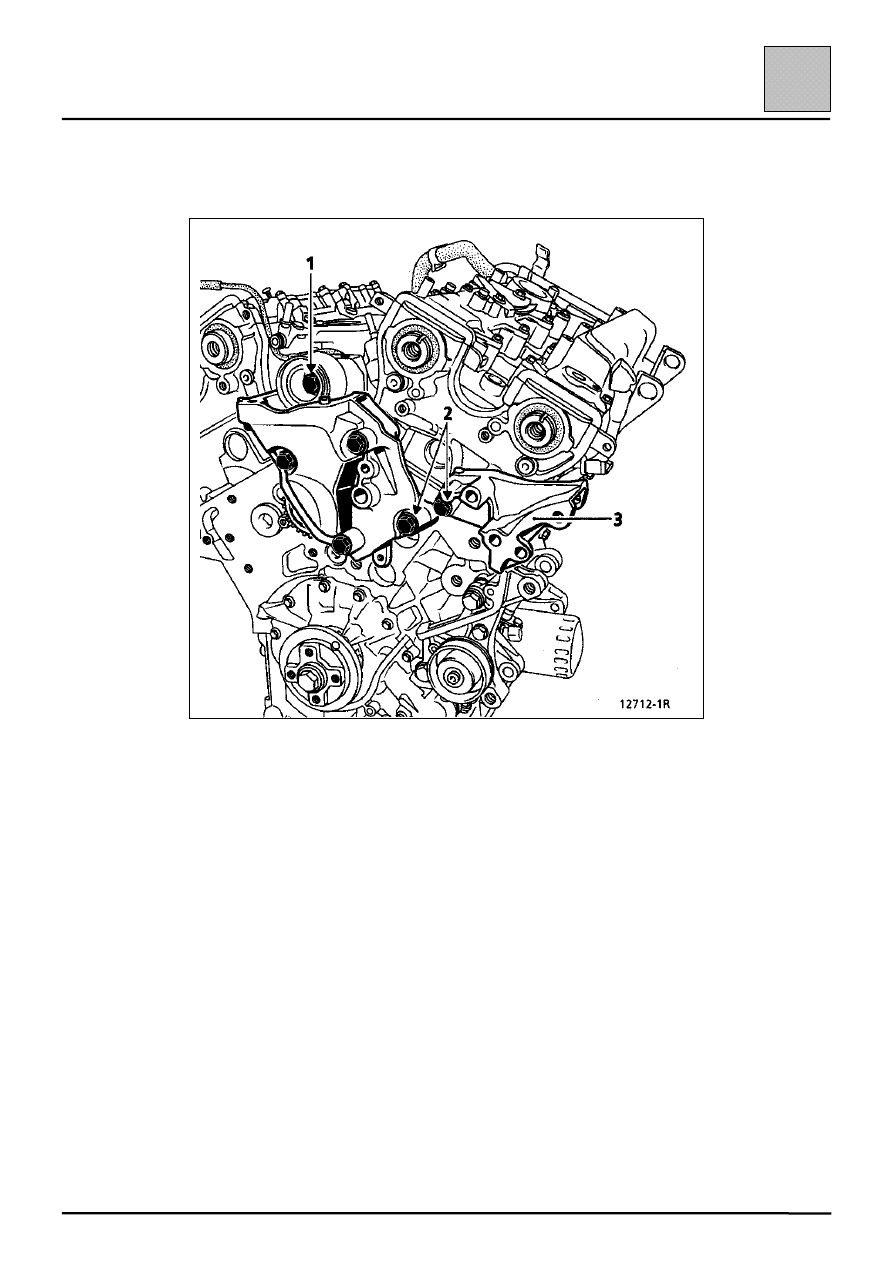

– обводной ролик (1);
– болты (2) и отведите в сторону кронштейн (3).
