ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-6

11

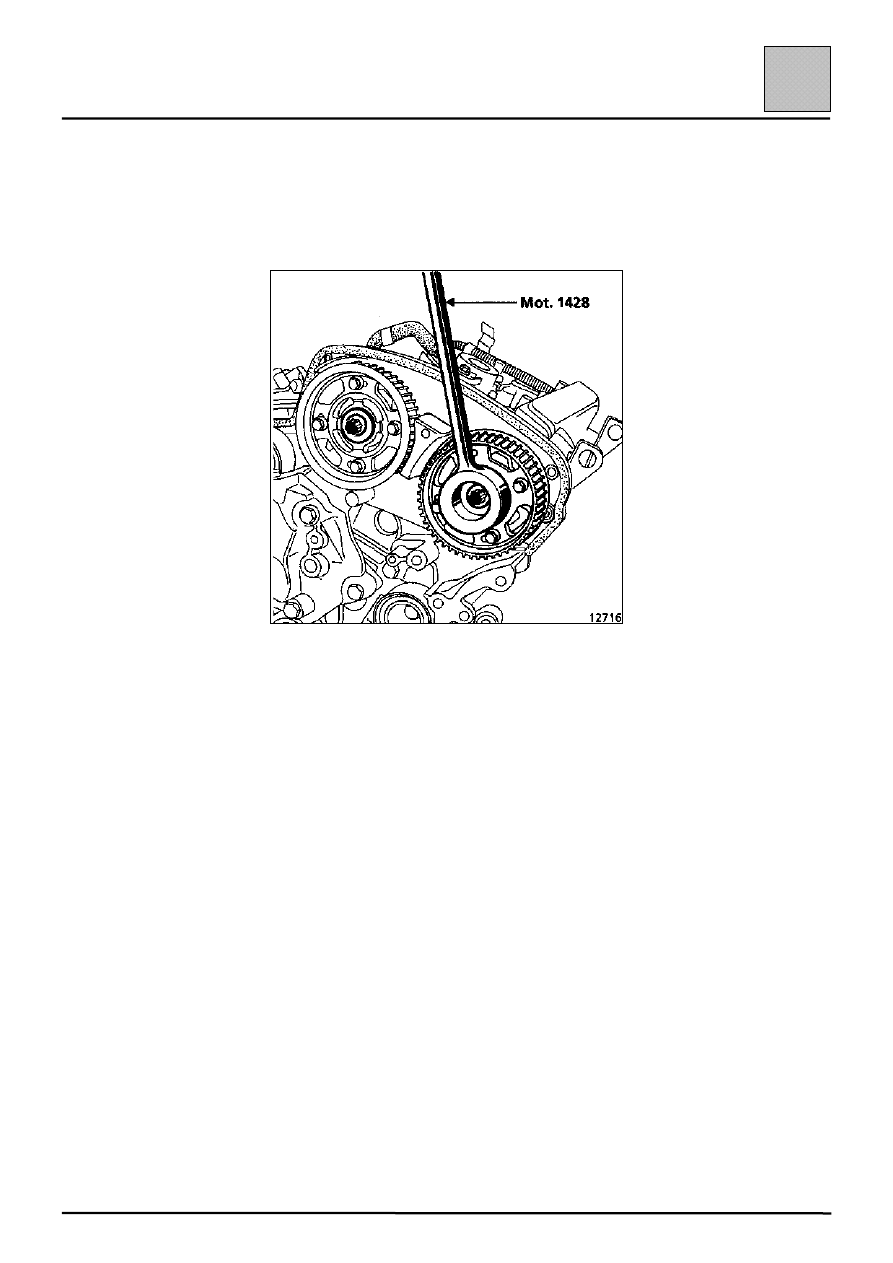

Для этого отпустите болты крепления зубчатых
шкивов распределительных валов (1) и
поверните ступицы распределительных валов с
помощью приспособления Mot. 1428, чтобы
облегчить установку штифтов.

Установите болт (А) М8 длиной 75 мм и
заверните его до упора.

Отпустите болты (2).

Болт (3) должен оставаться завернутым.

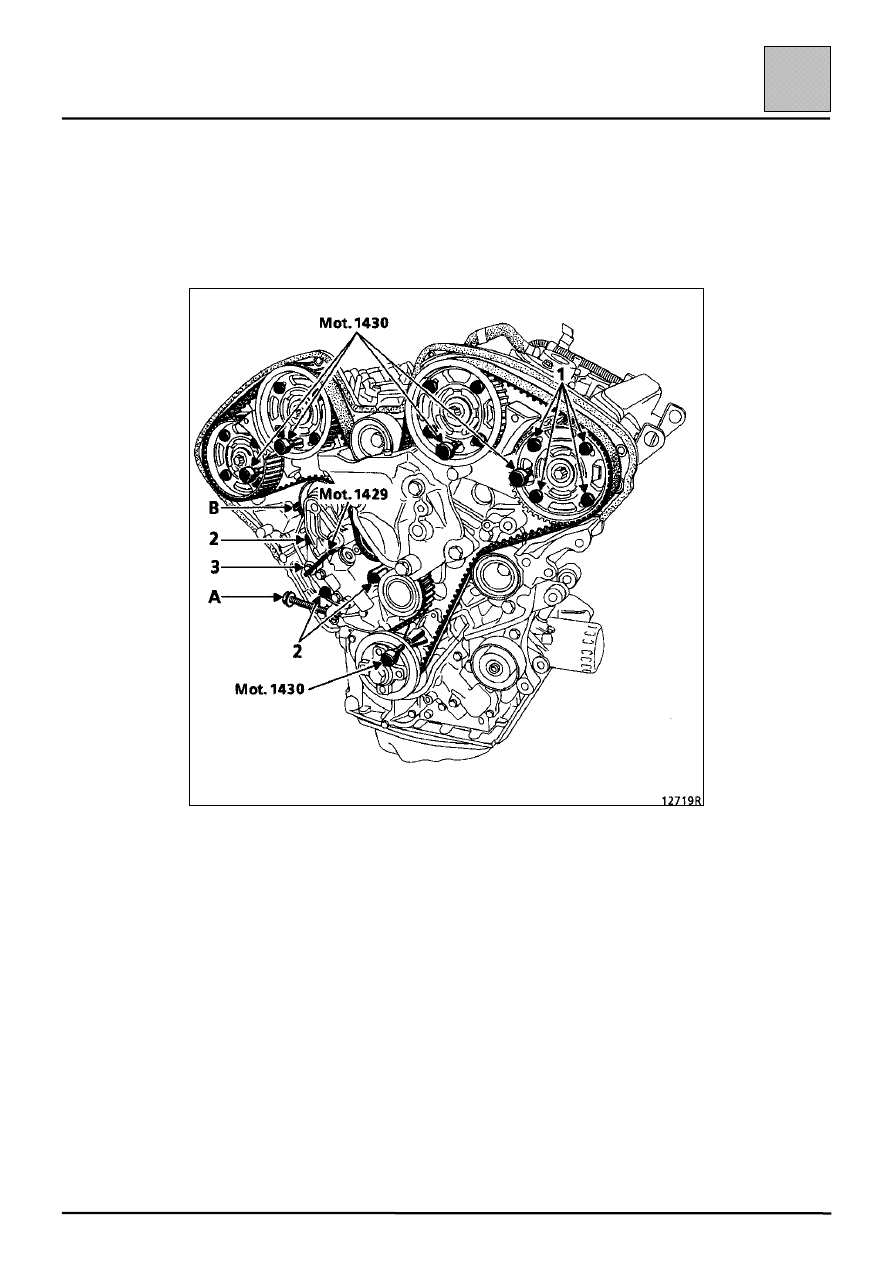

Установите:
– приспособление Mot. 1429, отвернув при

необходимости болт (А);

– болт (В) М8 длиной 35 мм и заверните его до

упора.

Затяните болт (В) до фиксации приспособления
Mot. 1429.

Отверните болт (А) для того, чтобы ослабить
ремень привода газораспределительного
механизма.

Снимите ремень привода
газораспределительного механизма.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-7

11

СНЯТИЕ

Убедитесь, что зубчатые шкивы распределительных и коленчатого
валов правильно заблокированы штифтами.

Затяните болты (2) моментом 1 даН

""""м, затем отверните их на угол 45!.

Поверните зубчатые шкивы распределительных валов по часовой
стрелке до упора в прорезях.

Затяните болты (1) моментом 0,5 даН

""""м, затем отверните их на угол

45

!.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-8

11

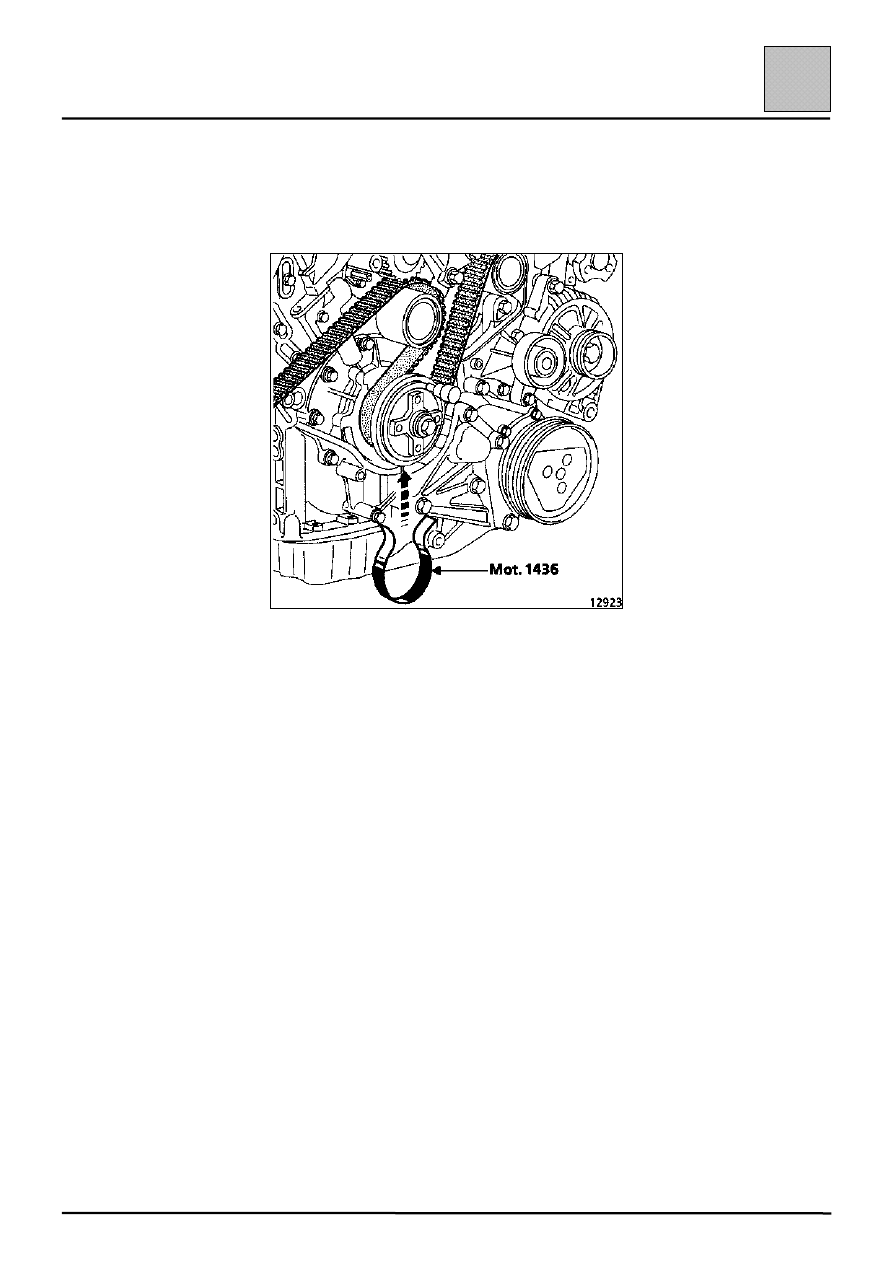

Наденьте ремень привода распределительных
валов на зубчатый шкив коленчатого вала и
заблокируйте его при помощи приспособления
Mot. 1436.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-9

11

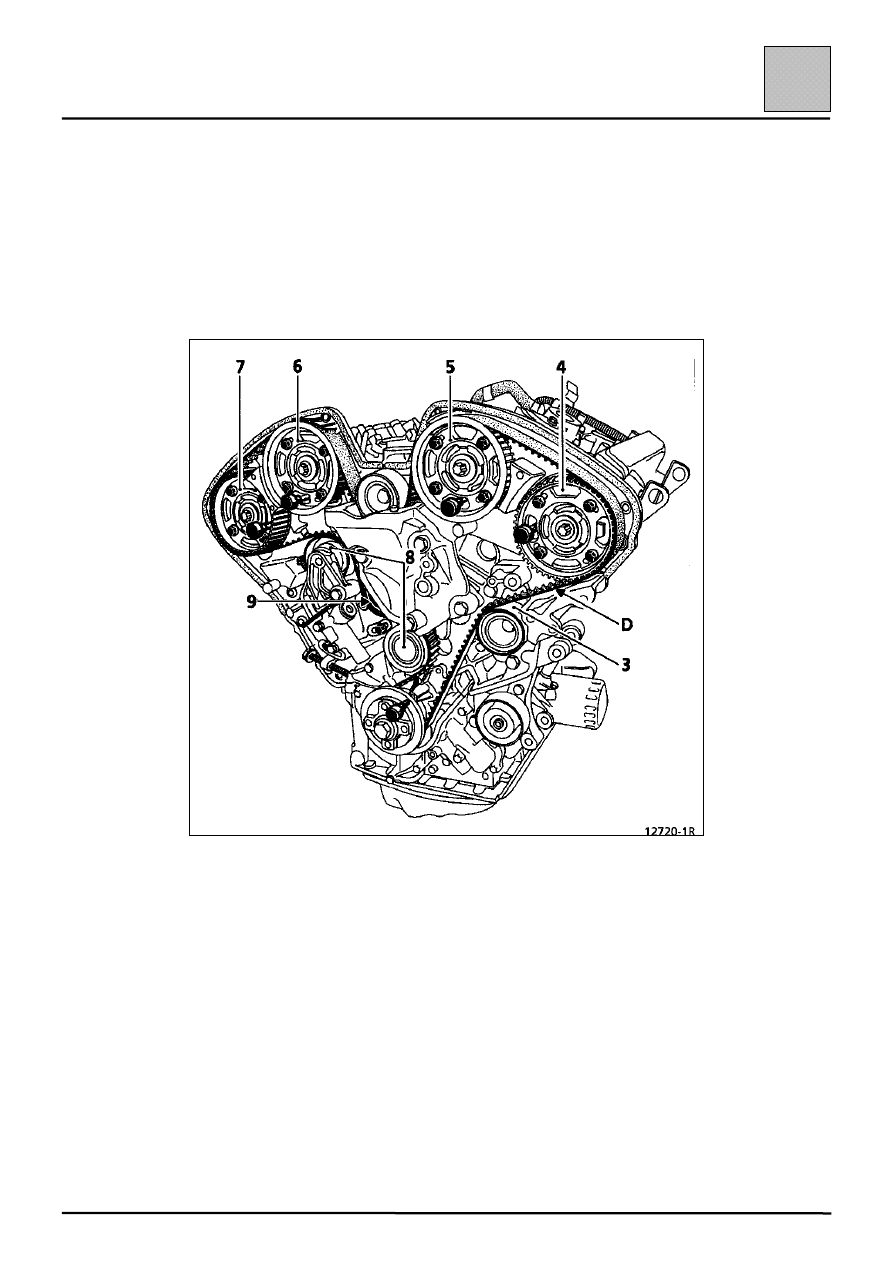

Наденьте ремень на обводной ролик (3) и убедитесь, что ветвь ремня
(D) хорошо натянута.

Немного поверните зубчатый шкив (4) распределительного вала против
часовой стрелки для того, чтобы надеть ремень на шкив.

Повторите операцию для зубчатых шкивов (5), (6) и (7).

Наденьте ремень одновременно на ролики (8) и зубчатый шкив (9).

ВНИМАНИЕ:
– Угловое перемещение зубчатого шкива относительно ремня

привода газораспределительного механизма допускается не
более чем на один зуб.

– Убедитесь, не упираются ли в край прорези зубчатые шкивы

распределительных валов: если это так, повторите операцию
установки ремня привода газораспределительного механизма.
