ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-10

11

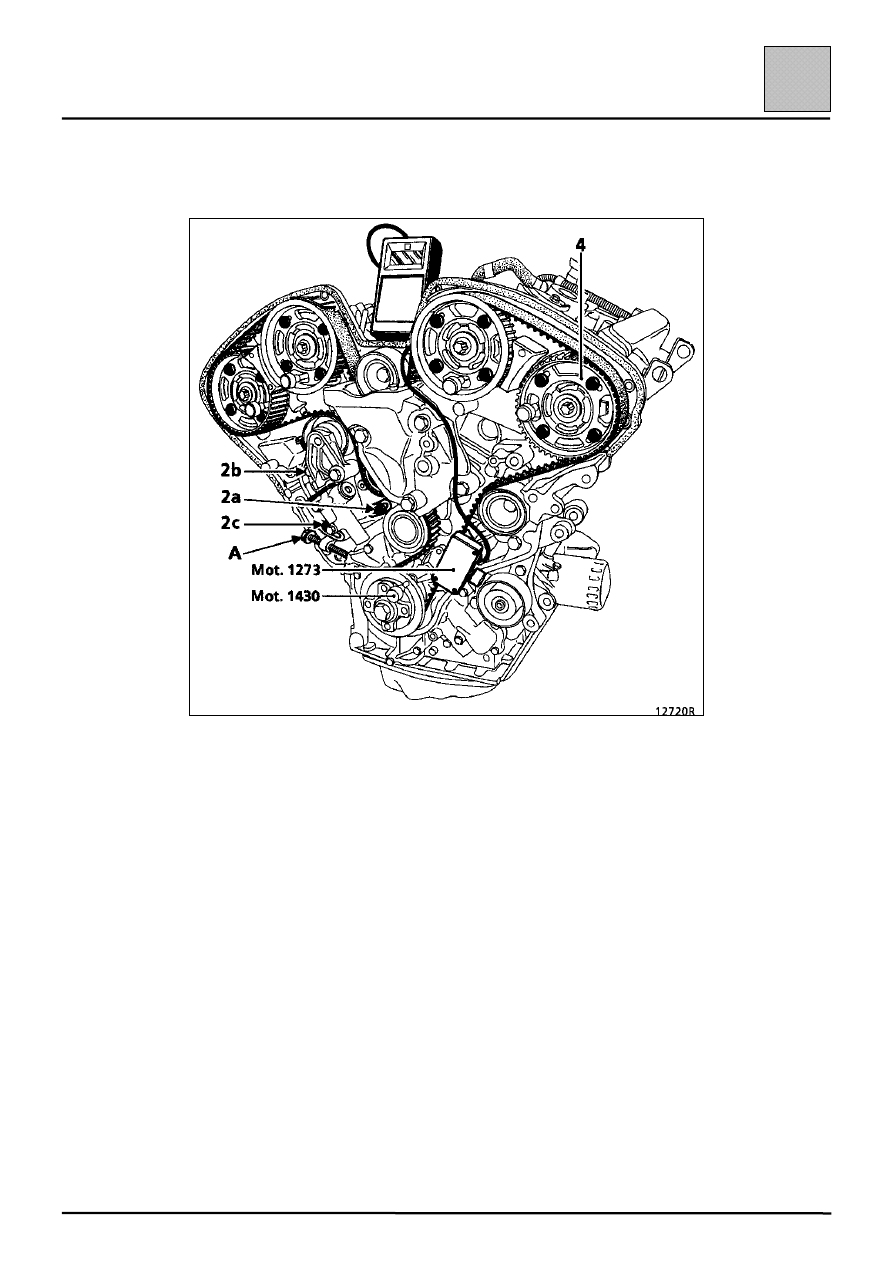

Снимите приспособление Mot. 1436 и установите прибор для проверки
натяжения приводных ремней Mot. 1273.

Затягивайте болт (А), пока натяжение ремня по прибору не составит
83 ± 2 единицы SEEM.

Затяните моментом 1 даН

""""м болты (2а), затем (2b) и (2с).

Затяните болты крепления зубчатых шкивов распределительных валов
моментом 1 даН

""""м, начав с распределительного вала (4).

Выньте штифты из зубчатых шкивов распределительных и коленчатого
валов.

Проверните коленчатый вал двигателя на два оборота.

Заблокируйте штифтом Mot. 1430 только коленчатый вал.

Отверните болты (2а), (2b) и (2с) на угол 45

!.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-11

11

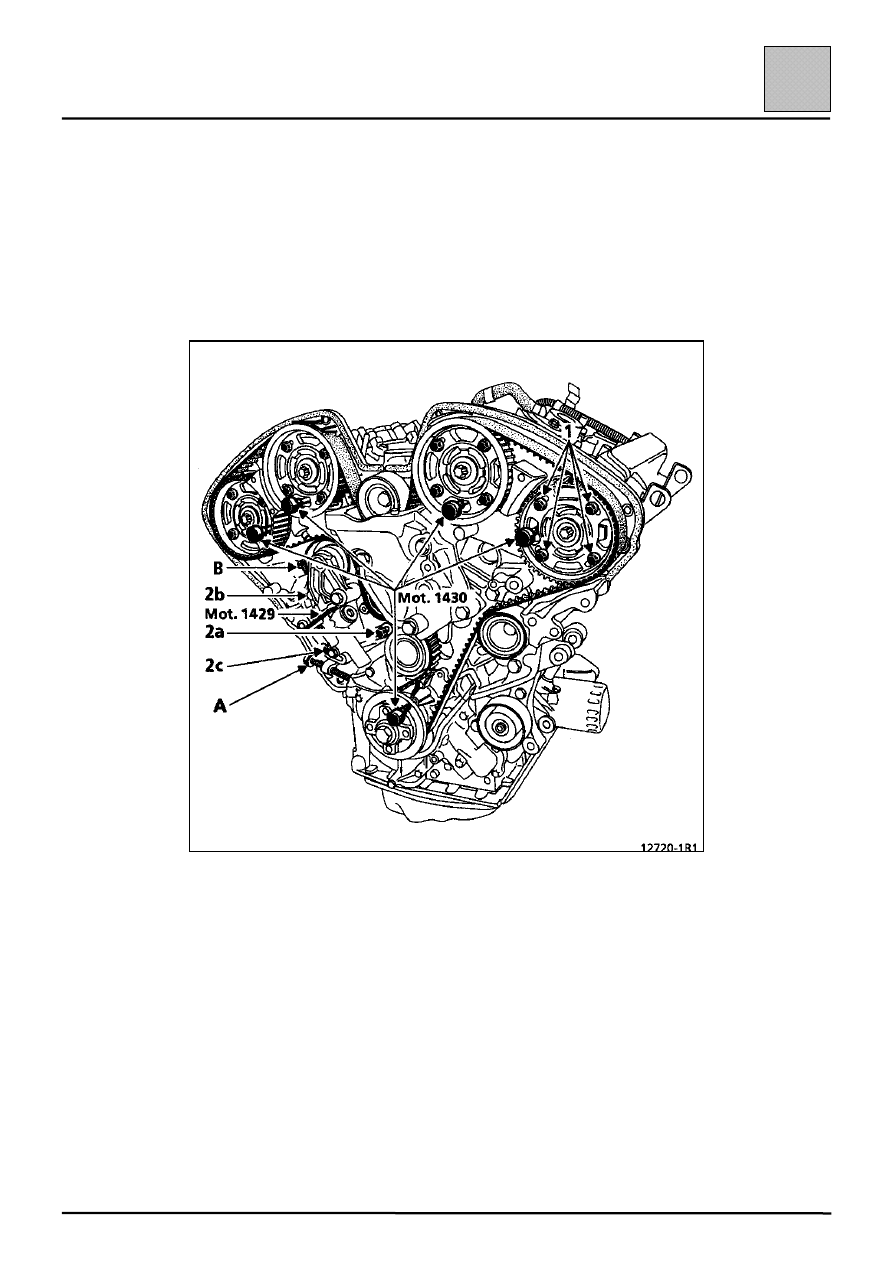

Снимите болт (В) и отрегулируйте положение болта (А) таким образом,
чтобы обеспечить скольжение приспособления Mot. 1429 без зазора.

Подождите по крайней мере одну минуту (время срабатывания успокоителя
динамического натяжителя).

Проверьте скольжение приспособления Mot. 1429, затем снимите его.

Затяните моментом 2,5 даН

""""м болты (2а), затем (2b) и (2с).

Снимите болт (А).

Затяните болты (1) зубчатых шкивов распределительных валов моментом
1 даН

""""м.

Выньте установочный штифт из зубчатого шкива коленчатого вала.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-12

11

Проверните коленчатый вал по направлению его вращения на два
оборота.

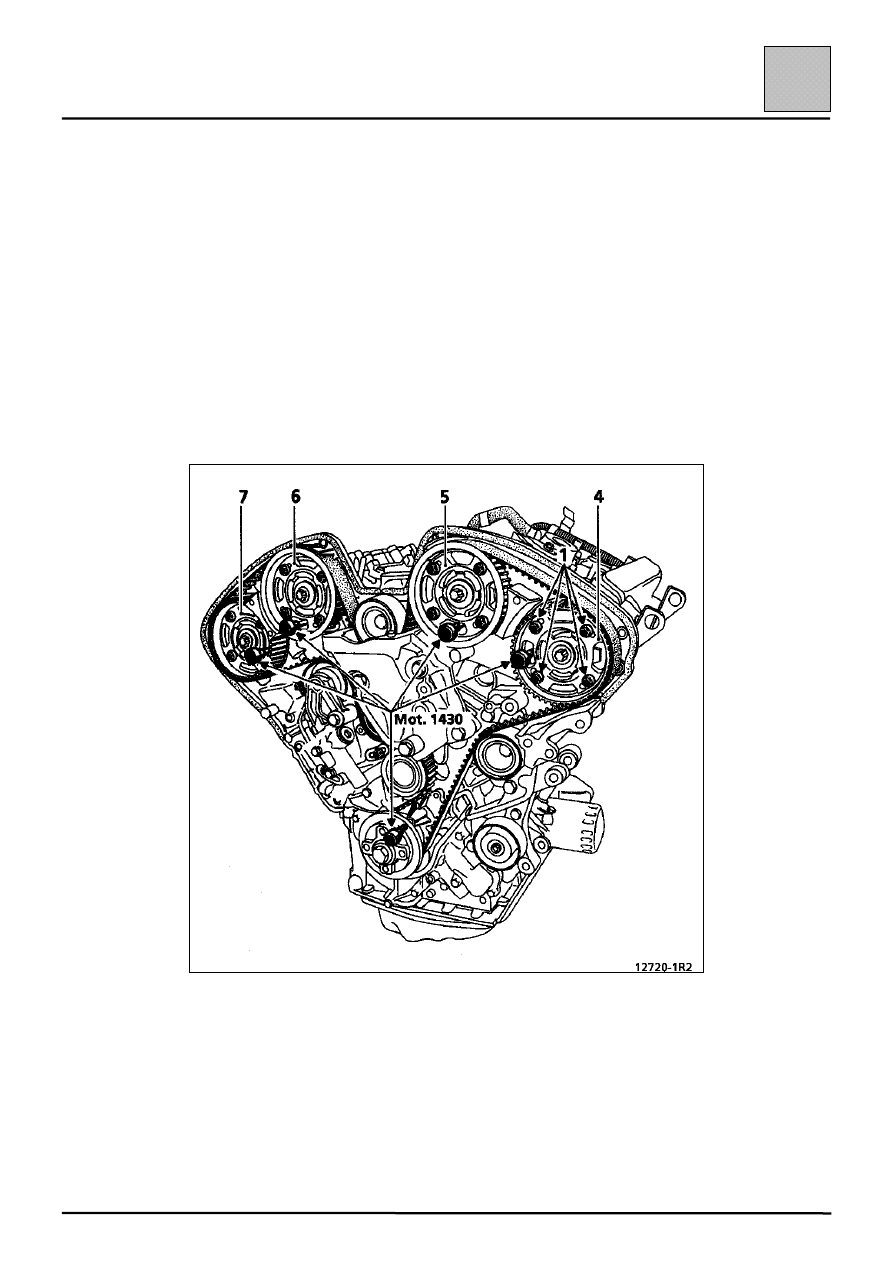

Заблокируйте при помощи штифтов Mot. 1430 в следующем порядке:
– зубчатый шкив коленчатого вала;
– зубчатые шкивы распределительных валов (4), (5), (6) и (7).

ВНИМАНИЕ:

# Если штифт Mot. 1430 входит в паз, отверните на 45! болты (1)

крепления зубчатого шкива распределительного вала.

# Если штифт Mot. 1430 не входит в паз, установить штифты в

зубчатые шкивы распределительных валов станет легче, если
отвернуть болты (1) на 45

! и повернуть ступицы распределительных

валов при помощи приспособления Mot. 1428.

Затяните болты (1) моментом 1 даН

""""м, начав с зубчатого шкива (4),

затем (5), (6) и (7).

Извлеките штифты Mot. 1430 из зубчатых шкивов распределительных
валов и коленчатого вала.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-13

11

ПРОВЕРКА УСТАНОВКИ ФАЗ
ГАЗОРАСПРЕДЕЛЕНИЯ

Проверните коленчатый вал на два оборота.

Заблокируйте штифтом Mot. 1430 зубчатый шкив
коленчатого вала.

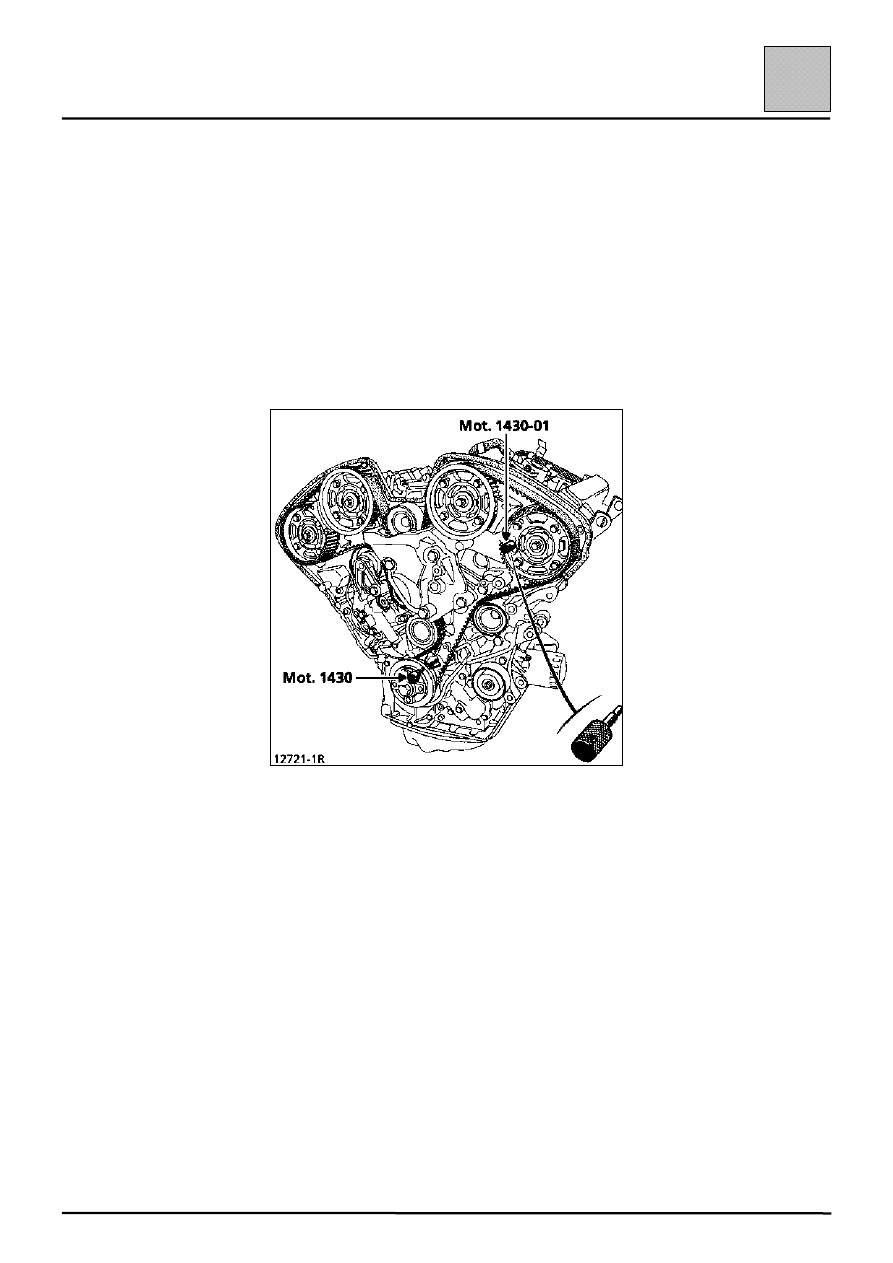

Проверьте, что штифт для проверки установки
зубчатых шкивов Mot. 1430-01 легко входит в
отверстия для штифтов в головке блока
цилиндров до упора в зубчатые шкивы
распределительных валов.

В противном случае повторите операцию
установки ремня привода газораспреде-
лительного механизма.

Выньте установочный штифт из зубчатого шкива
коленчатого вала.

Установка производится в порядке, обратном
снятию.

Отрегулируйте ограничитель хода при помощи
приспособления Mot. 1289-02 (см. Раздел 10 –
«Двигатель – Коробка передач»).

Установите ремень привода вспомогательного
оборудования (см. Раздел 07 – «Натяжение
ремня привода вспомогательного
оборудования»).
