ОБЩИЕ СВЕДЕНИЯ

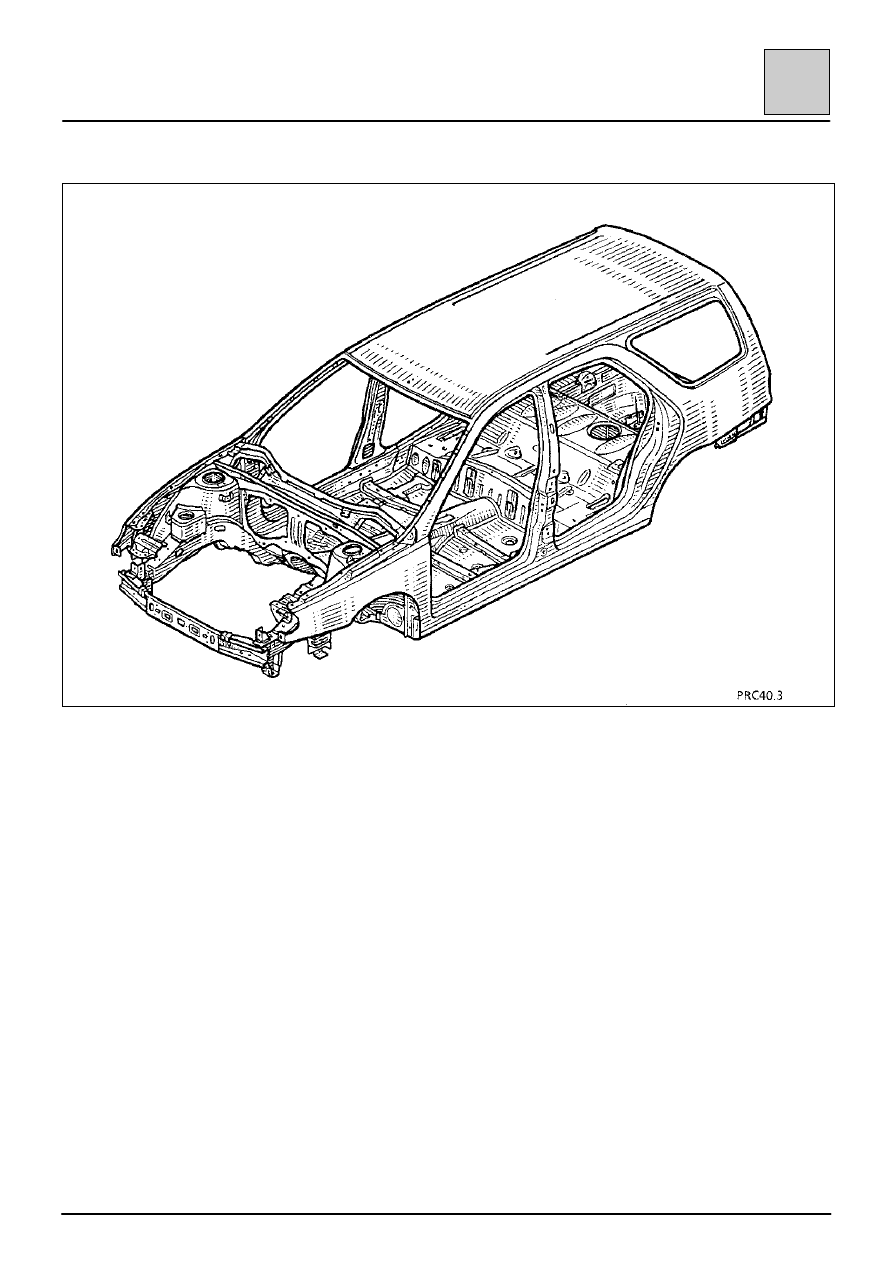

Замена кузова в сборе

40-11

40

ВВЕДЕНИЕ

Со склада поставляются только детали для кузова
в 7-местном варианте.

При замене кузова 5-местного варианта
необходимо удалить задние кронштейны крепления
второго заднего сиденья (см. раздел 41 С) и
вырезать пористую подложку коврика (см.
раздел 71).

На автомобилях в варианте «Sociéte» следует
удалить все кронштейны крепления
дополнительного заднего сиденья (раздел 41 С).

НИЖНЯЯ ЧАСТЬ КУЗОВА

Замена заднего лонжерона

41-1

41

A

ОСОБЕННОСТИ АВТОМОБИЛЯ В 7-МЕСТНОМ
ВАРИАНТЕ

ВВЕДЕНИЕ

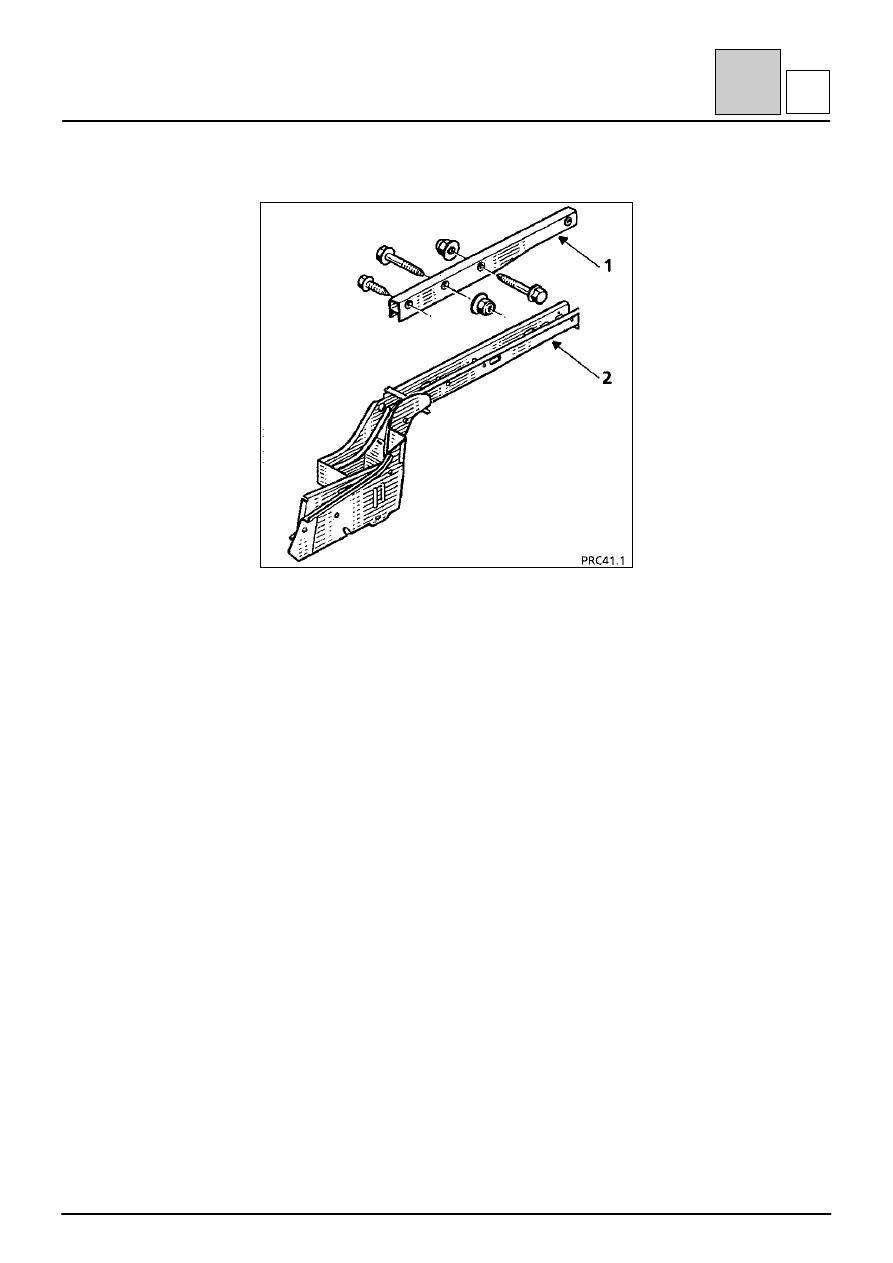

При замене заднего лонжерона на автомобилях в 7-
местном варианте следует перед сваркой
установить внутренний усилитель лонжерона,
который заказывается отдельно.

1 Внутренний усилитель
2 Задний лонжерон в сборе

НИЖНЯЯ ЧАСТЬ КУЗОВА

Замена кронштейнов крепления

дополнительного заднего сиденья

41-2

41

B

ОСОБЕННОСТИ АВТОМОБИЛЯ В 7-МЕСТНОМ
ВАРИАНТЕ

ВВЕДЕНИЕ

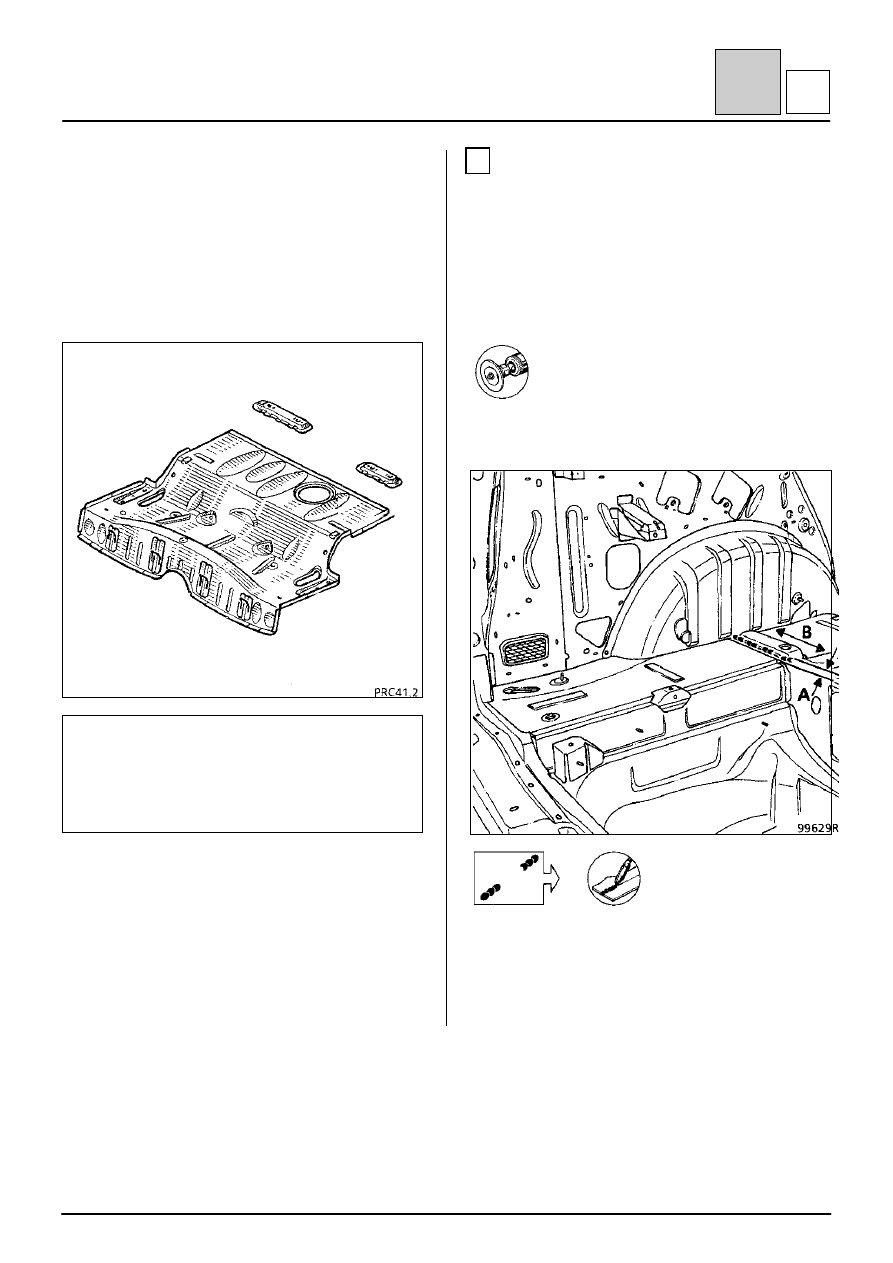

Замена данных деталей производится в
дополнение к операции замены пола.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

В целях безопасности ЗАПРЕЩЕНО
производить переоборудование 5-местного
варианта автомобиля в 7-местный, т. к. на 5-
местном варианте отсутствуют внутренние
усилителя задних лонжеронов и усилители
боковины кузова.

1

СОЕДИНЕНИЕ С ПЕРЕДНЕЙ ЧАСТЬЮ
ЗАДНЕГО ПОЛА

Толщина листового металла, мм

Задний пол

0,7

Кронштейн крепления сиденья

1,2

Удаление сварных соединений

14 швов сварки в защитной среде MAG
длиной 20

Сварка

15 мм

Размеры местоположения шва

А = 42 мм
В = 175 мм
С = 260 мм (правая сторона)

НИЖНЯЯ ЧАСТЬ КУЗОВА

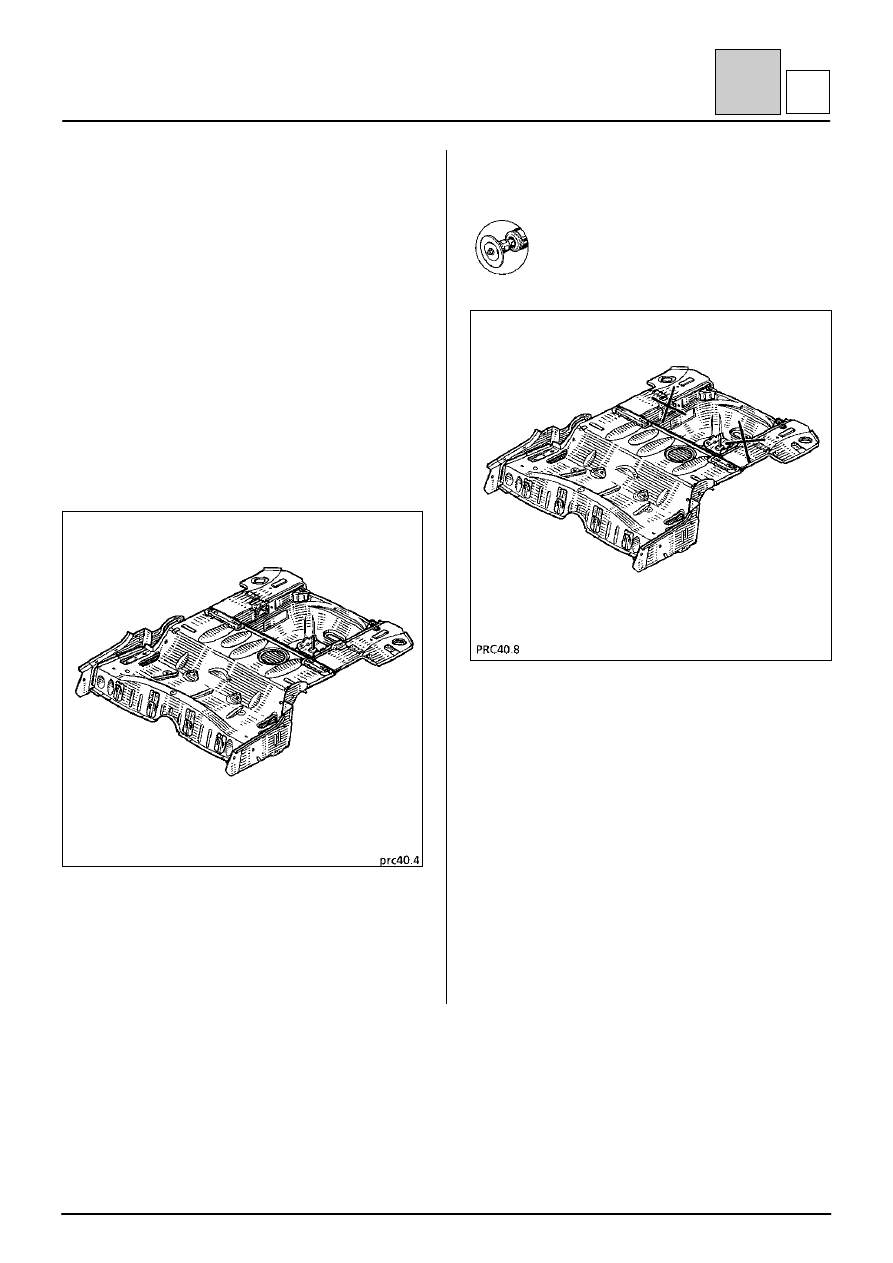

Замена заднего пола в сборе

с задними лонжеронами

41-3

41

C

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операциям замены:
– панели задка при повреждениях от удара

сзади,

– задней боковины кузова в сборе при

повреждениях от бокового удара.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе, включающая в себя:
– переднюю часть заднего пола в сборе,
– заднюю часть заднего пола в сборе,
– задние лонжероны в сборе,
– поперечину крепления заднего сиденья,
– поперечную панель ниши запасного колеса,
– заднюю поперечину кузова.

ПРИМЕЧАНИЕ: В целях стандартизации со
склада поставляется только задний пол в сборе с
лонжеронами для 7-местного варианта. В силу
этого в случае замены заднего пола на
автомобилях в 5-местном варианте и в варианте
«Sociéte» необходимо удалить кронштейны
крепления второго заднего сиденья.

Удаление сварных соединений на
автомобилях в 5-местном варианте

8 швов сварки в защитной среде MAG
длиной 20
