Renault Laguna. Руководство - часть 341

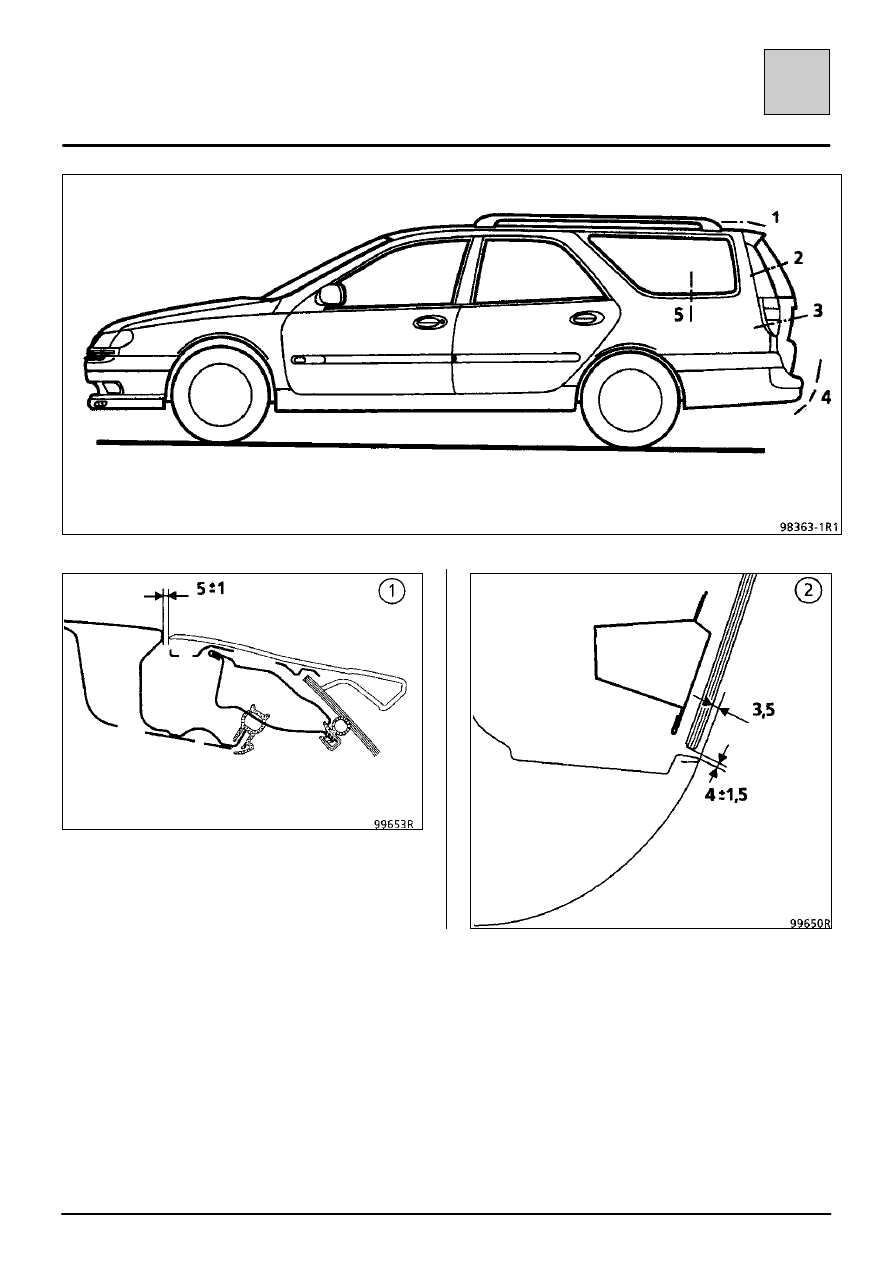

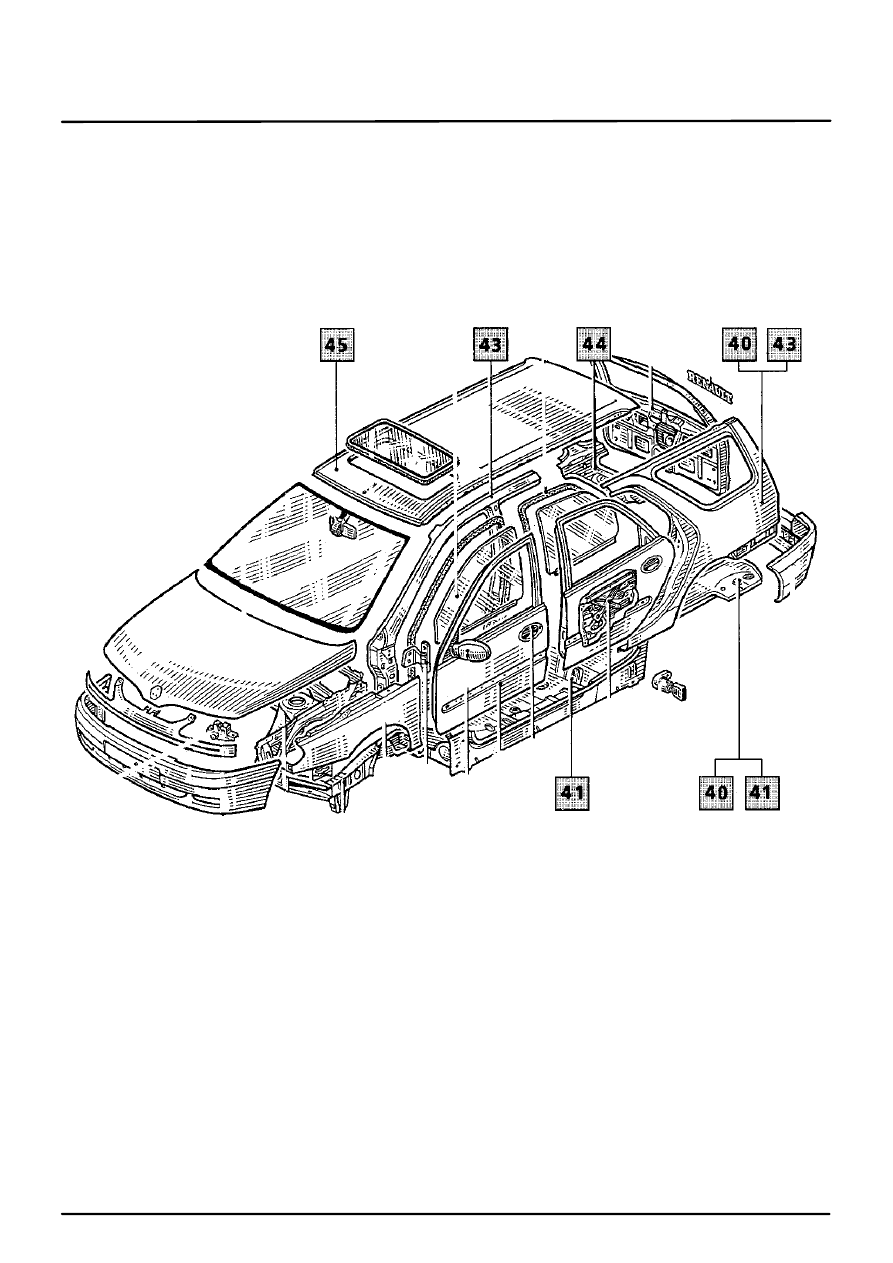

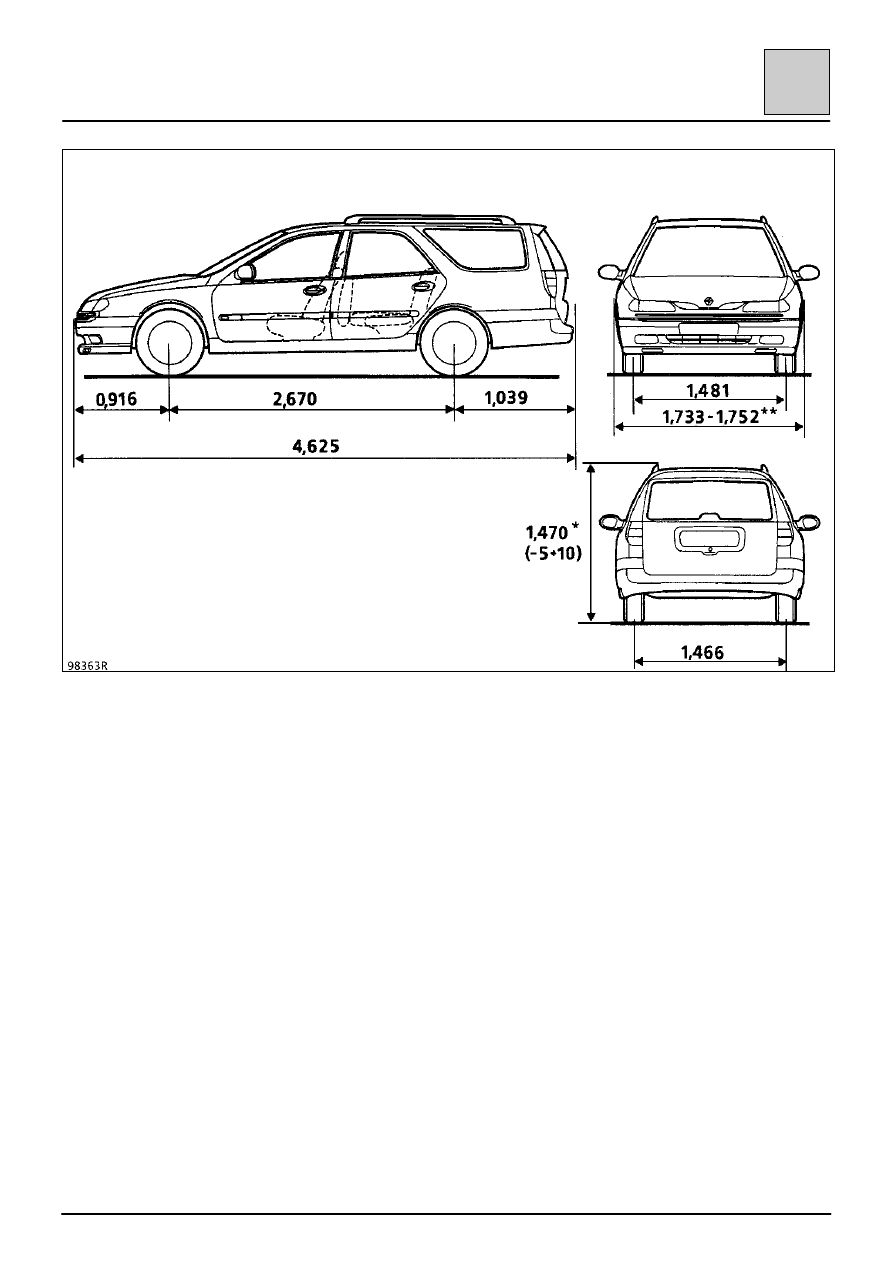

СХЕМА-ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ PRC50.4 Ремонт кузова Оглавление Страницы Страницы ОБЩИЕ СВЕДЕНИЯ Габаритные размеры кузова 40-1 Зазоры открывающихся элементов относительно прилегающих деталей кузова 40-2 Подетальный вид каркаса кузова 40-4 Справочные размеры для проверки несущего основания кузова 40-6 Стапель для ремонта кузова 40-8 Замена кузова в сборе 40-11 НИЖНЯЯ ЧАСТЬ КУЗОВА А Замена заднего лонжерона 41-1 В Замена кронштейна крепления дополнительного заднего сиденья 41-2 С Замена заднего пола в сборе с лонжеронами 41-3 ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА А Замена верхней панели боковины кузова 43-1 В Замена усилителя задней стойки кузова 43-6 С Замена внутренней панели и усилителя задней продольной балки крыши 43-10 D Замена верхнего заднего углового усилителя 43-13 Е Замена центрального усилителя крыши 43-15 F Замена задней секции наружной панели боковины кузова 43-16 ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ А Замена панели крыла 44-1 В Замена удлинителя боковины кузова 44-6 С Частичная замена панели крепления заднего фонаря 44-7 С Полная замена панели крепления заднего фонаря 44-9 D Замена поперечины крепления ударопоглощающего элемента 44-11 Е Замена панели задка 44-12 F Замена нижних накладок 44-16 G Замена задней поперечины кузова 44-18 двери 44-20 I Замена наружной колесной арки 44-23 J Замена удлинителя колесной арки 44-27 арки 44-34 M Замена усилителя боковины кузова автомобиля в 7-местном варианте 44-36 N Замена задней боковины в сборе 44-38 ВЕРХНЯЯ ЧАСТЬ КУЗОВА А Замена панели крыши в сборе 45-1 В Замена задней поперечины крыши 45-5 45-7 40 41 43 44 45 ОБЩИЕ СВЕДЕНИЯ Габаритные размеры кузова 40-1 40 Наименьший диаметр поворота, м: * по колесам: 10,47 * по бордюрному камню: 10,96 * без нагрузки ОБЩИЕ СВЕДЕНИЯ Зазоры открывающихся элементов относительно прилегающих деталей кузова K56 40-2 40
