ОБЩИЕ СВЕДЕНИЯ

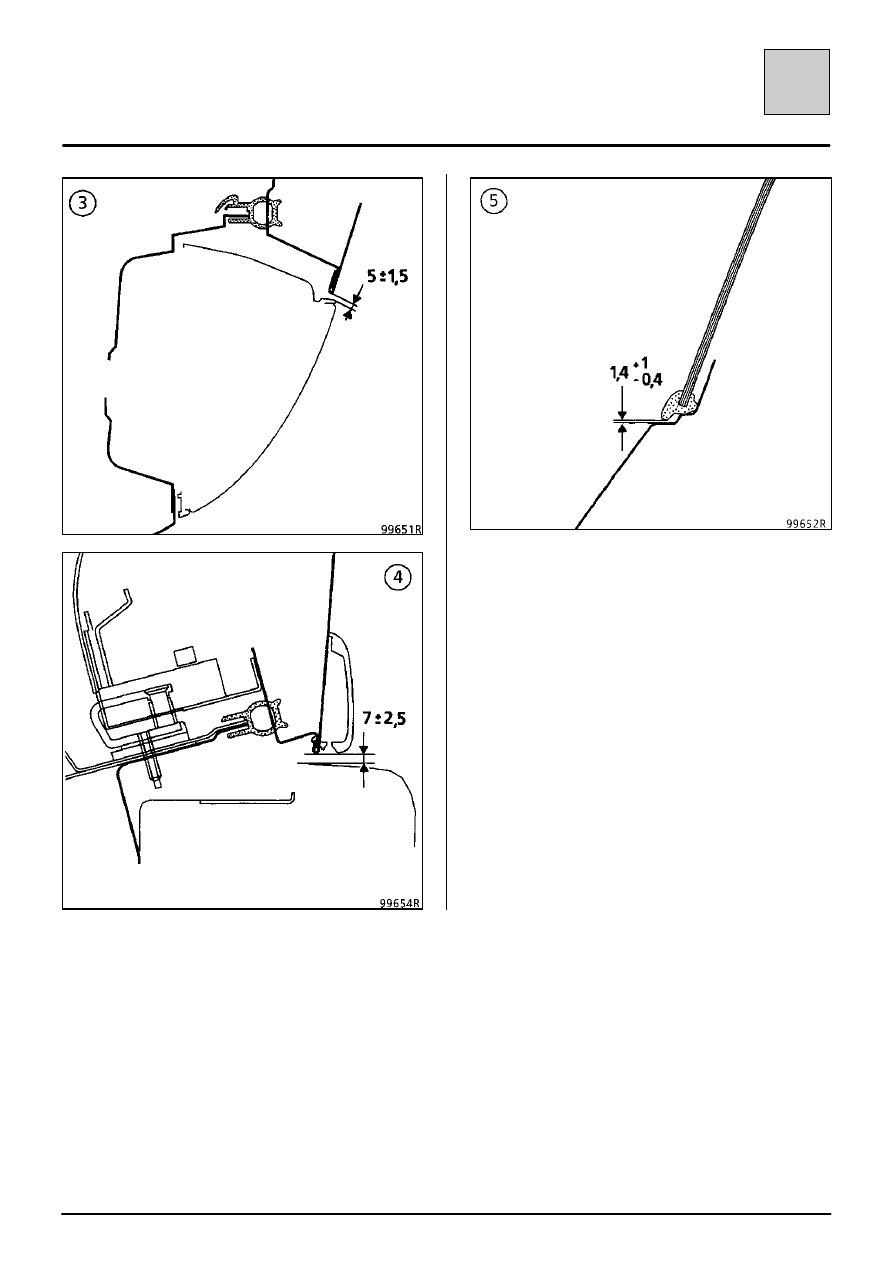

Зазоры открывающихся элементов относительно

прилегающих деталей кузова K56

40-3

40

ОБЩИЕ СВЕДЕНИЯ

Подетальные вид каркаса кузова

40-4

40

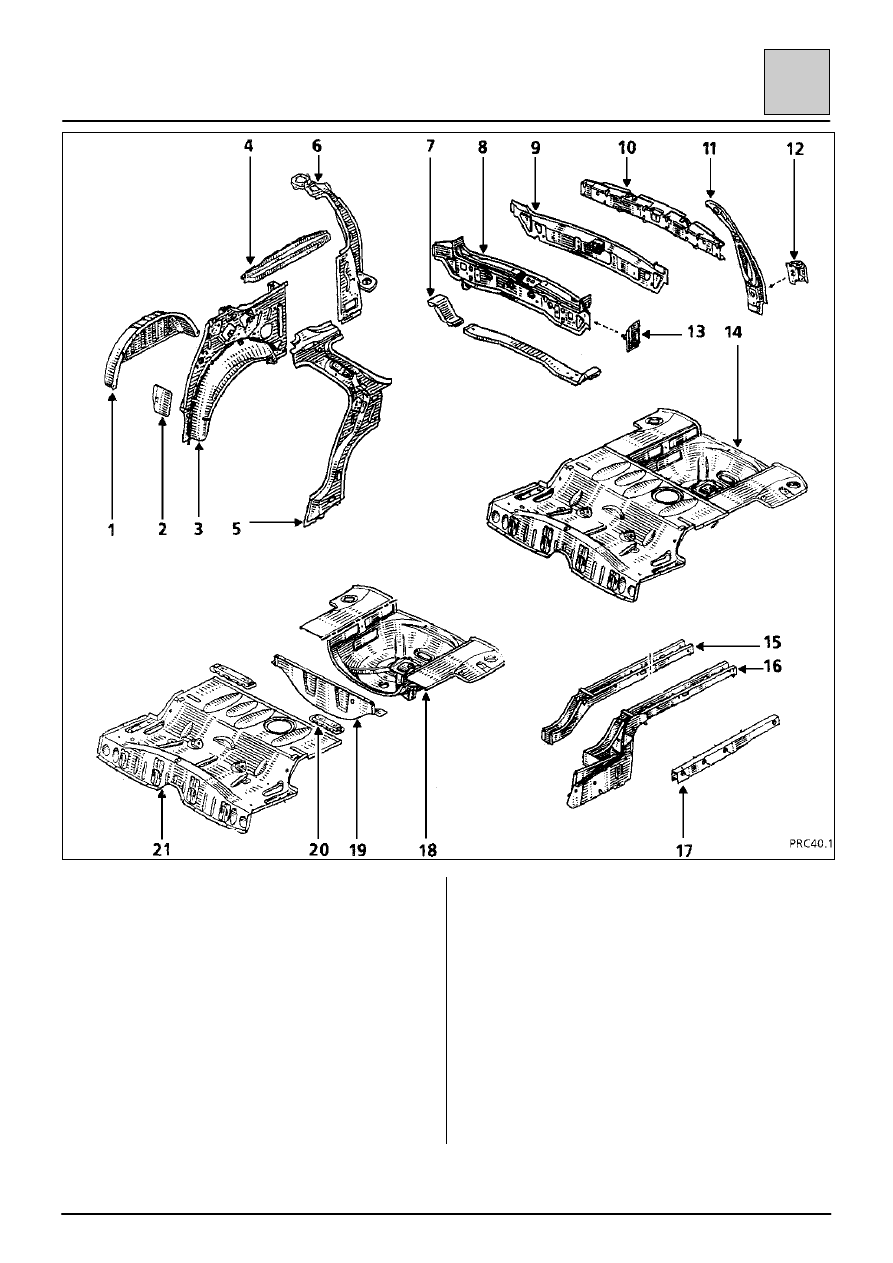

1 Внутренняя колесная арка*
2 Усилитель колесной арки*
3 Наружная колесная арка
4 Усилитель боковины кузова (7-местный

вариант)

5 Усилитель стойки проема задней двери
6 Удлинитель колесной арки
7 Нижняя накладка*
8 Задняя поперечина кузова*
9 Панель задка*
10 Поперечина крепления ударопоглощающего

элемента

* Детали, ремонтируемые участки которых
должны подвергаться электролитическому
цинкованию.

11 Панель крепления заднего фонаря
12 Удлинитель наружной панели боковины кузова
13 Накладка панели задка
14 Задний пол
15 Заменяемая часть заднего лонжерона*
16 Задний лонжерон в сборе*
17 Усилитель лонжерона (7-местный вариант)
18 Задняя часть заднего пола
19 Поперечная панель ниши запасного колеса
20 Кронштейны крепления дополнительного

заднего сиденья (7-местный вариант)

21 Передняя часть заднего пола

ОБЩИЕ СВЕДЕНИЯ

Подетальный вид каркаса кузова

40-5

40

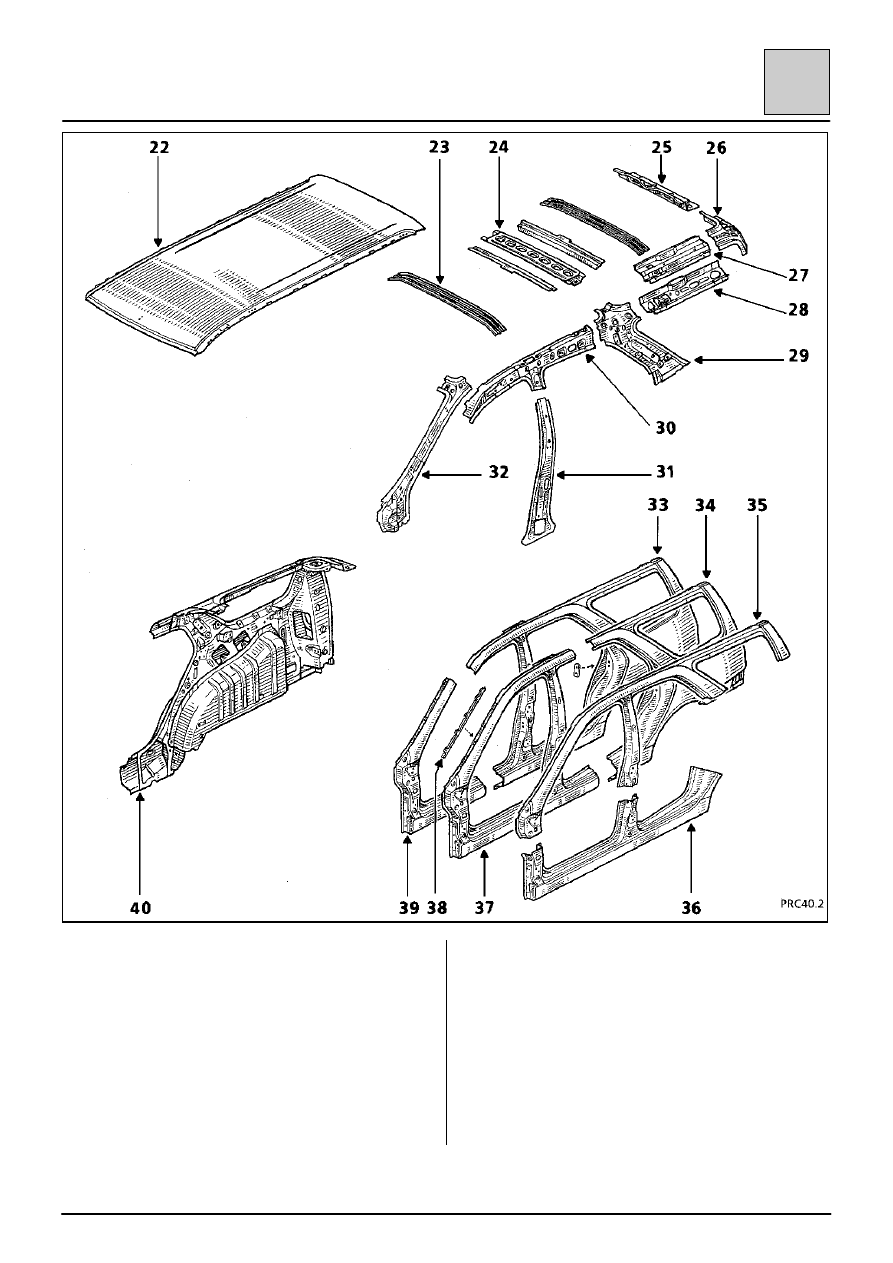

22 Панель крыши
23 Усилитель крыши
24 Центральный усилитель крыши
25 Задняя поперечина крыши
26 Верхний угловой усилитель
27 Усилитель задней продольной балки крыши
28 Внутренняя панель задней продольной балки

крыши

29 Внутренняя панель задней стойки кузова
30 Внутренняя панель продольной балки крыши
31 Усилитель средней стойки кузова

32 Внутренняя панель стойки рамы ветрового

стекла

33 Задняя секция наружной панели боковины

кузова*

34 Панель заднего крыла в сборе*
35 Верхняя панель боковины кузова*
36 Панель порога кузова
37 Передняя секция наружной панели боковины

кузова*

38 Крепление декоративной облицовки*
39 Передняя стойка кузова*
40 Задняя боковина кузова в сборе*

ОБЩИЕ СВЕДЕНИЯ

Справочные размеры для проверки несущего

основания кузова

40-6

40

X56

НАИМЕНОВАНИЕ

РАЗМЕР Х РАЗМЕР Y РАЗМЕР Z

ДИАМЕТР

НАКЛОН %

A

Заднее крепление подрамника

299

397

60

Справа:

20,5

Слева:

12,2

×18,5

0

B

Переднее крепление задней
подвески

2050,25

646

57,5

14,5

0

B1 Крепление управляемой задней

подвески

1970

630

59

18,5

0

C

Переднее крепление подрамника

39,5

459,5

252,5

15,5

0

E

Опора крепления амортизатора
задней подвески

2399

538

259

14,5

0

F

Опора крепления стойки передней
подвески

34,5

578,6

654,6

9,4

×3

X: 5

°

Y: 2

°

H

Передний конец переднего
лонжерона

–653,5

*559

82

14,5

0

H1 Опора крепления передней

панели кузова

–701,5

—

—

—

0

G

Задний конец переднего
лонжерона

590

501,3

1

Справа:

18,5

Слева:

18,6

×26,5

0

J

Задний конец заднего лонжерона

3258,5

383

218

12,2

×16,2

0

K

Нижняя передняя поперечина

–724

599

304

шпилька М8

0

L

Задняя поперечина (панель задка)

3410

412

180

14 Champion Горизонтально

M

Поперечина под передним полом

1014,8

205

–7

16,5

0

P

Передний кронштейн подвески
двигателя

–299

492

545

M10

0

Задний кронштейн подвески
двигателя

–159

492

545

M10

0

Q

Передний кронштейн подвески
коробки передач

–259

411,5

404

M12

0

Q

Задний кронштейн подвески
коробки передач

–124

411,5

404

M12

0

*Точка крепления поперечины радиатора (см. подраздел по проверке мерными линейками).
