СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель ветрового стекла

85-2

85

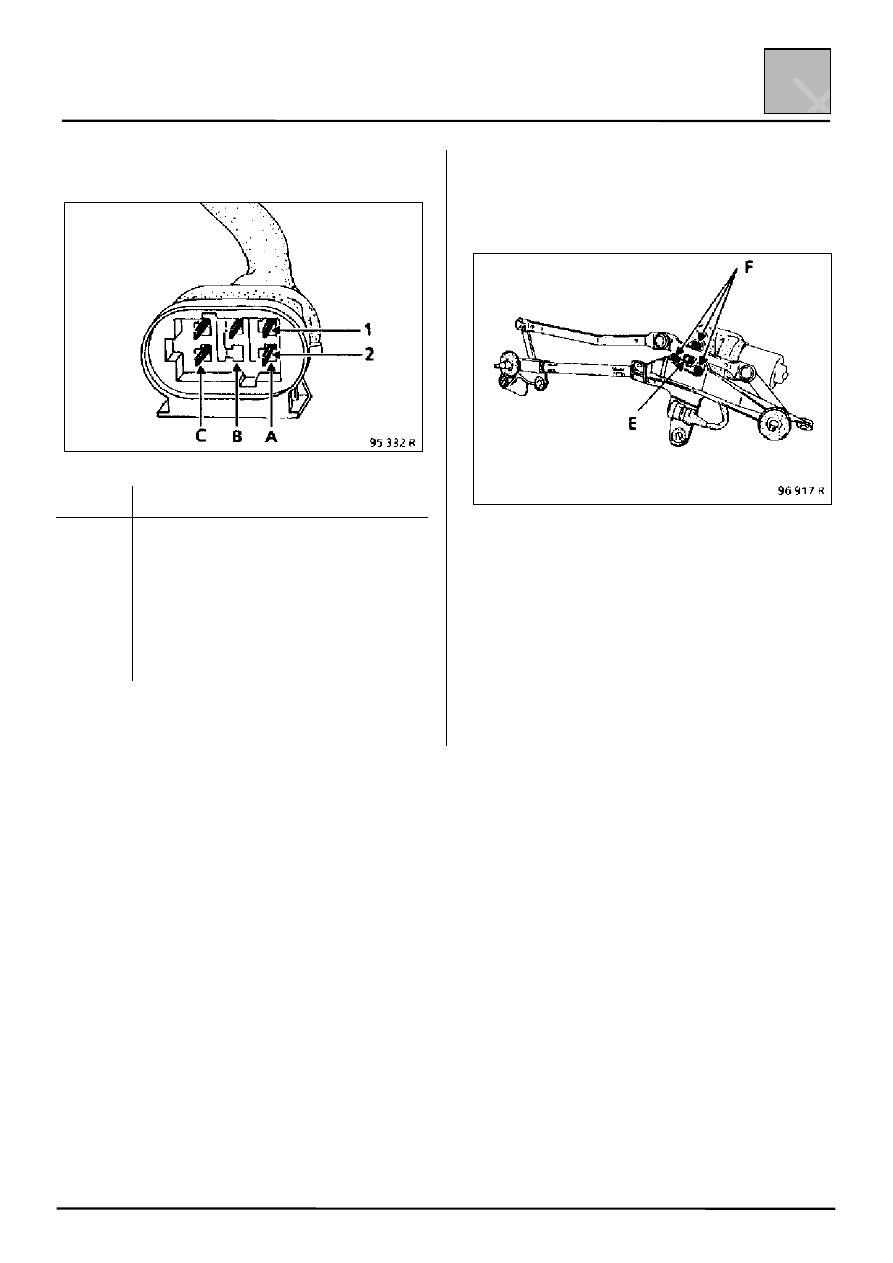

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Малая скорость

A2

Реверс электромагнитного
торможения электродвигателя

B1

Большая скорость

B2

Не используется

С1

«+» реверс электромагнитного
торможения

С2

Масса

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Снимите привод стеклоочистителя с электро-
двигателем в сборе, как было описано выше.

Снимите:
– гайку валика (Е) электродвигателя и, отметив

положение тяги, снимите ее;

– три гайки (F), крепящие электродвигатель.

Отсоедините разъем электродвигателя и снимите
электродвигатель.

УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ

Установите тягу так, чтобы она совпала с меткой,
нанесенной при снятии тяги.

СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель заднего стекла

85-3

85

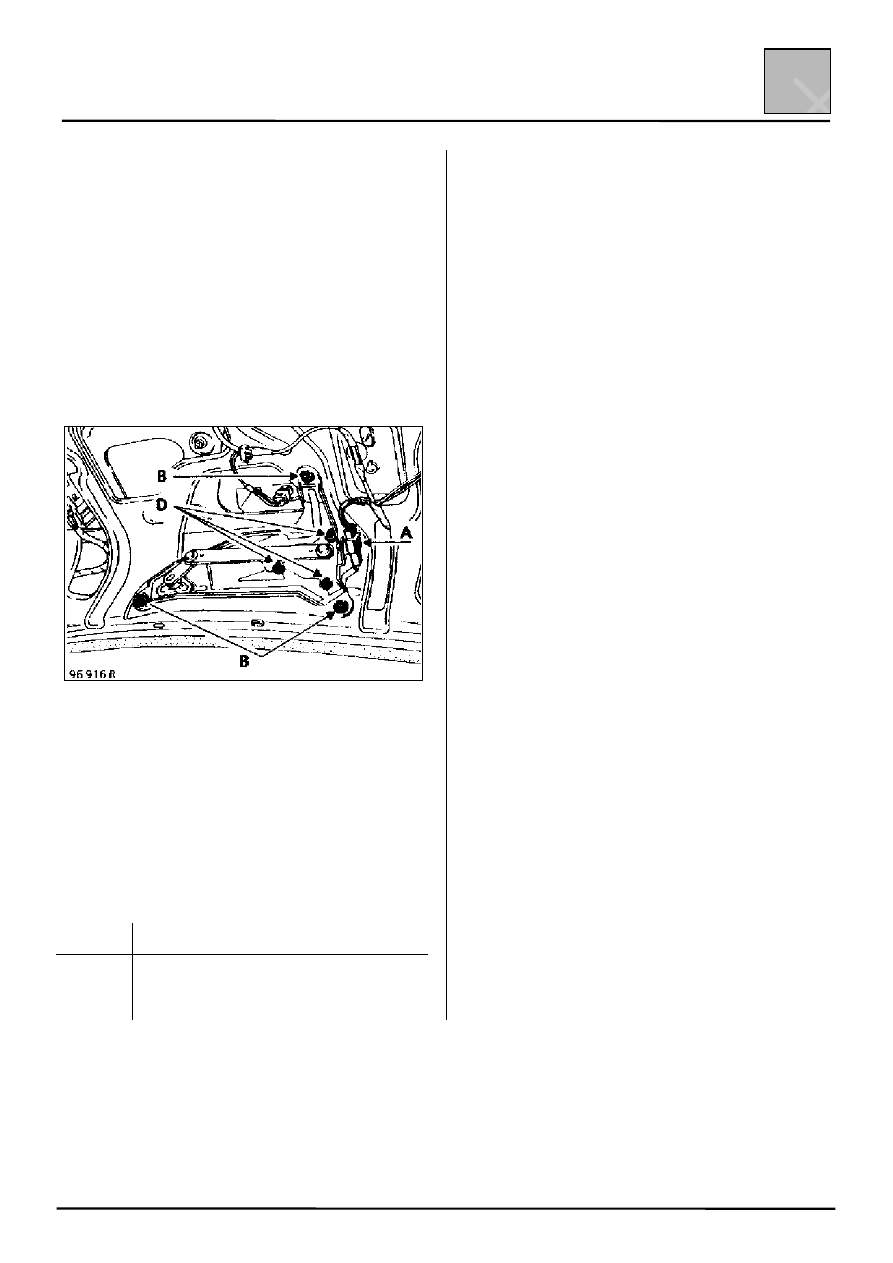

СНЯТИЕ ПРИВОДА СТЕКЛООЧИСТИТЕЛЯ В
СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ

Отсоедините аккумуляторную батарею.
Снимите:
– гайку крепления рычага стеклоочистителя;
– рычаг стеклоочистителя с оси при помощи

приспособления Ele.1294;

– девять фиксаторов обивки задней двери и

снимите обивку.

Отсоедините разъем (А) стеклоочистителя
заднего стекла.
Удалите три болта (В), крепящие привод
стеклоочистителя в сборе с электродвигателем.

УСТАНОВКА ПРИВОДА СТЕКЛООЧИСТИТЕЛЯ
В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ

Перед установкой рычага стеклоочистителя
убедитесь, что моторедуктор находится в
положении, соответствующем исходному
положению щетки на заднем стекле.

Затяните новую гайку c моментом 20 Нм (±10%).

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

Стеклоочиститель заднего стекла

2

Масса

3

«+» после замка зажигания

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Снимите привод стеклоочистителя в сборе с
электродвигателем, как указано выше.

Удалите гайку (С) с валика электродвигателя.
Если доступ к гайке перекрыт тягой, как показано
на рисунке, подсоедините разъем, подключите
аккумуляторную батарею и при помощи
выключателя стеклоочистителя, расположенного
на рулевом колесе, измените соответствующим
образом положение привода стеклоочистителя.
После этого снова отсоедините аккумуляторную
батарею и разъем.

Перед снятием тяги обязательно отметьте ее
положение.

Удалите три крепежных болта (D)
электродвигателя.

Снимите электродвигатель.

УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ

Установите тягу так, чтобы она совпала с меткой,
нанесенной при снятии тяги.

СТЕКЛООЧИСТИТЕЛИ

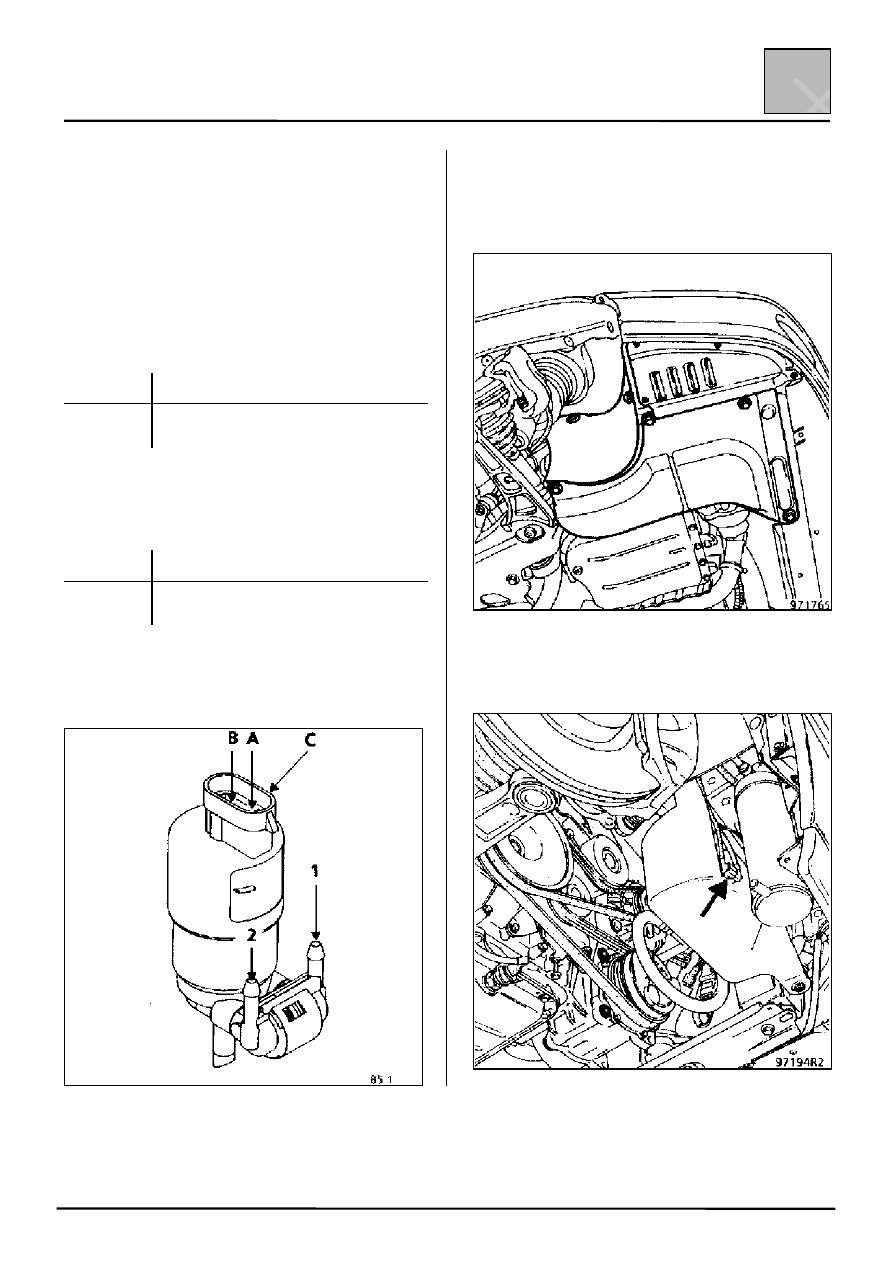

Электрический насос стеклоомывателей

85-4

85

Принцип действия

Подача омывающей жидкости на ветровое или
заднее стекло обеспечивается электрическим
насосом двухстороннего действия, который в
зависимости от полярности напряжения на 2
контактном разъеме (С) подает омывающую
жидкость из общего бачка на ветровое или заднее
стекло.

Возможны два варианта:

Контакт

Полярность напряжения питания

А

+

В

–

Если жидкость поступает через белый штуцер (1),
то работает стеклоомыватель ветрового стекла.

Контакт

Полярность напряжения питания

А

–

В

+

Если жидкость поступает через черный штуцер
(2), то работает стеклоомыватель заднего стекла.

Снятие производится с учетом следующего

Перед снятием насоса снимите защитный щиток,
расположенный под электродвигателем.

Перед отсоединением трубок от насоса их
необходимо пометить.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Коммутационный блок салона

87-1

87

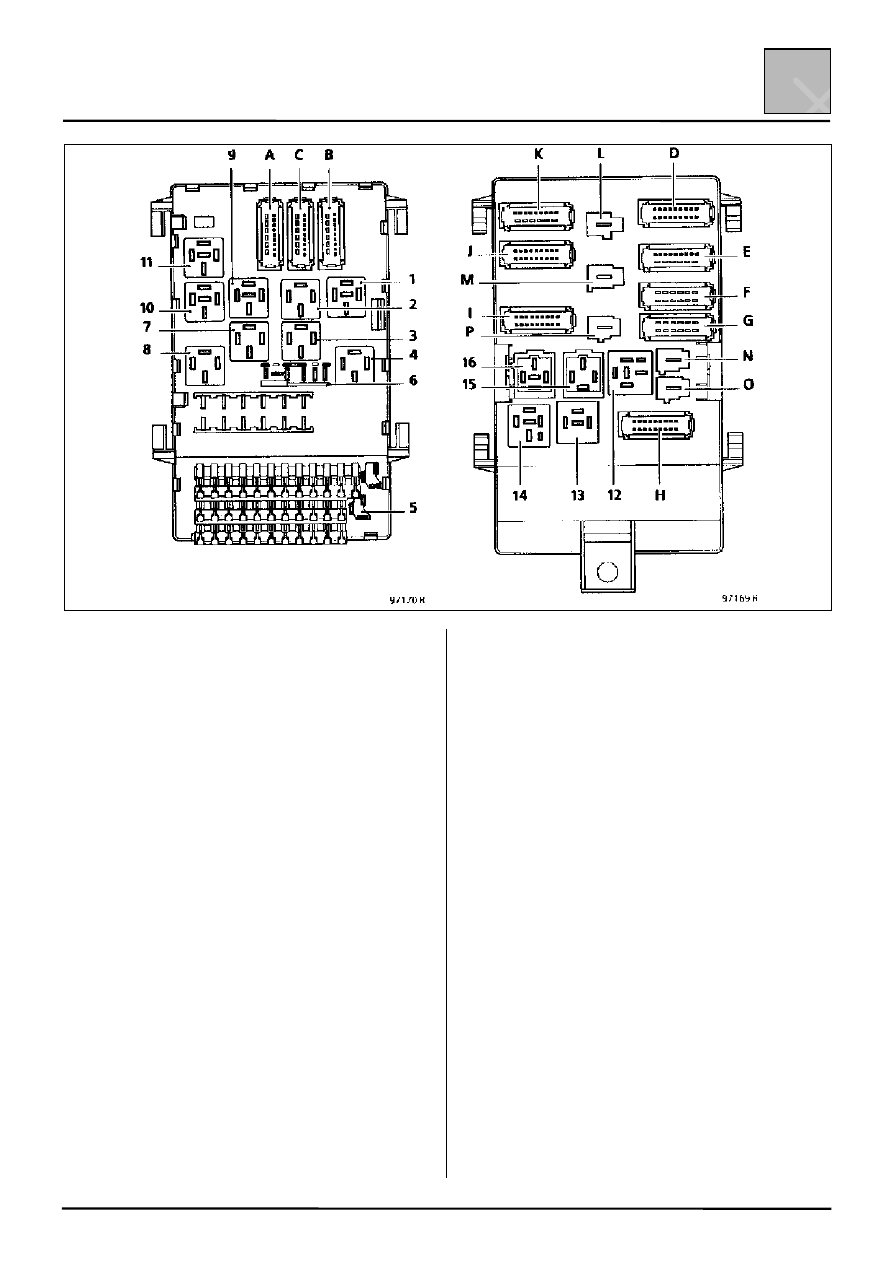

КОММУТАЦИОННЫЙ БЛОК (АВТОМОБИЛИ В

ПОЛНОЙ КОМПЛЕКТАЦИИ)

Коммутационный блок расположен в нижней части

приборной панели со стороны водителя. Для

доступа к блоку необходимо открыть крышку

блока предохранителей.
ВНИМАНИЕ: После окончания работ с

коммутационным блоком обязательно закройте

пластмассовую крышку.

Реле:
1 Не используется.
2 Реле системы безопасности детей (для

моделей, укомплектованных электрическим

стеклоподъемником задних дверей, без

функции противозащемления).

3 Распределительное реле для питания

оборудования после замка зажигания.

4 Реле управления стеклоподъемником с

питанием после замка зажигания (кроме

систем с функцией противозащимления).

5 Перемычка, отключающая потребители

электроэнергии (снимается при поставке

автомобиля).

6 Перемычка, устанавливаемая в зависимости от

комплектации и страны, в которую

поставляется автомобиль.

Установите на отметку:

Красная: Электрический стеклоподъемник с

функцией противозащемления.

Желтая: Электрический стеклоподъемник без

функции противозащемления.

Зеленая: Для моделей со стандартным

включением ближнего света фар.

Синяя: Для моделей, в которых ближний свет фар

включается автоматически при запуске двигателя.

7 Реле автоматического включения ближнего

света фар (для отключения автоматического

режима включения фар между контактами 3 и 4

устанавливается перемычка).

8 Реле обогревателя заднего стекла.
9 Реле автоматического включения ближнего

света фар.

10 Реле включения противотуманных фар.
11 Реле переключения «день/ночь».
12 Реле-прерыватель стеклоочистителя

ветрового стекла (белое).

13 Реле-прерыватель указателей поворота и

аварийной сигнализации (черное)

14 Реле-прерыватель стеклоочистителя заднего

стекла (серое).

15 Зуммер- сигнализатор включенного

освещения.
16 Зуммер- сигнализатор превышения заданной

скорости движения (используется совместно с

устройством 15) (для моделей, необорудован-

ных речевым синтезатором).

ВНИМАНИЕ: Ни в коем случае не меняйте

местами реле-прерыватель стеклоочистителя

ветрового стекла (12) и реле-прерыватель

стеклоочистителя заднего стекла (14).

Режим автоматического включения ближнего

света фар: Ближний свет фар включается при

запуске двигателя. (Для некоторых стран.)

Реле 2, 3, 4, 7, 8, 9, 10, 11 — обычные реле.
