ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на сиденьях

84-20

84

Выключатель обогревателя сиденья

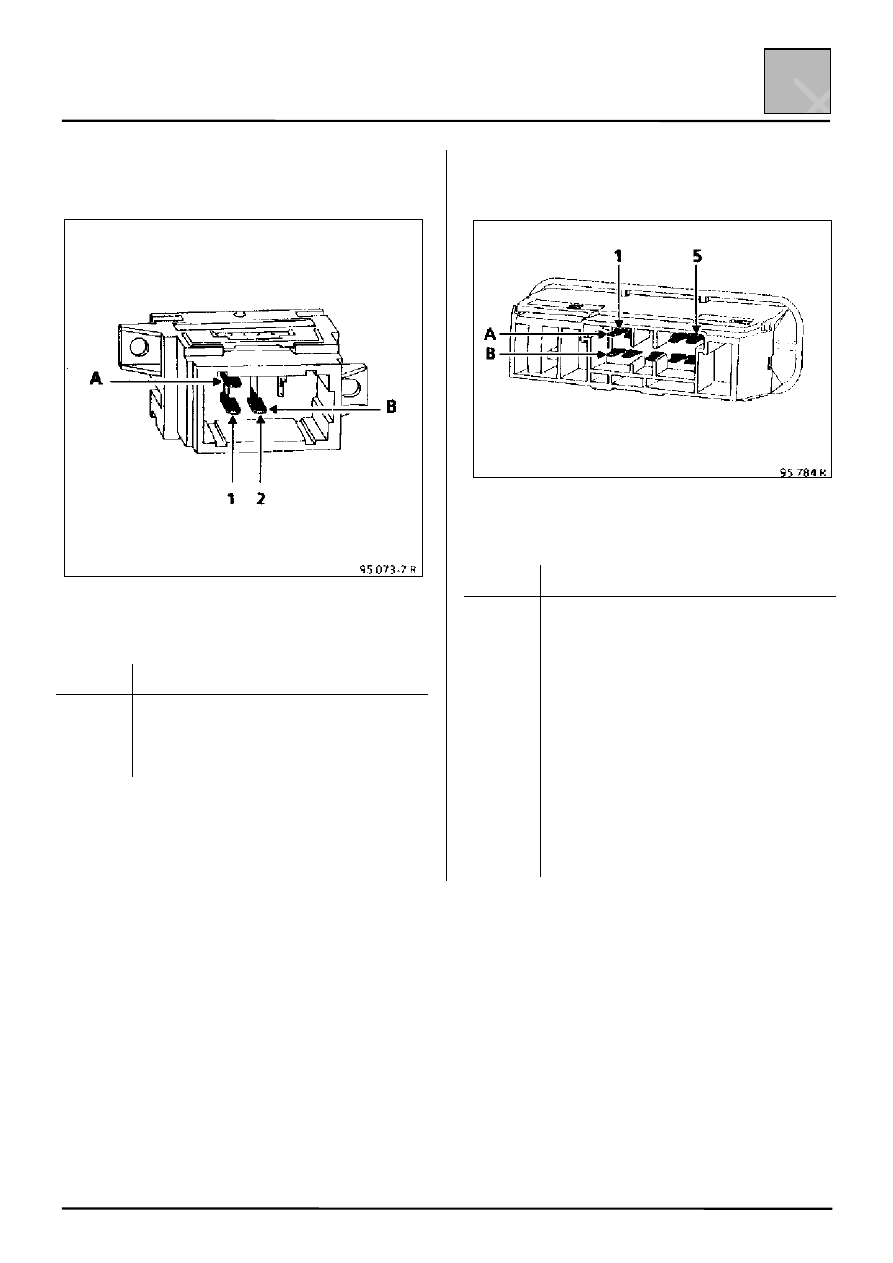

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Масса

В1

Контрольная лампа обогревателя
сиденья

В2

Обогреватель сиденья

Выключатель системы запоминания регули-
ровок положения водительского сиденья

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Масса

А4

«+» до замка зажигании

А5

Кнопка включения запоминающего
устройства

B1

Общая электрическая масса для
управления запоминающим
устройством

B2

Напряжение питания
запоминающего устройства,
поступающее через выключатель

B3

«+» после замка зажигании

В4

Кнопка управления 3

В5

Кнопка управления 2
Кнопка управления 1

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Концевой выключатель двери

84-21

84

СНЯТИЕ-УСТАНОВКА

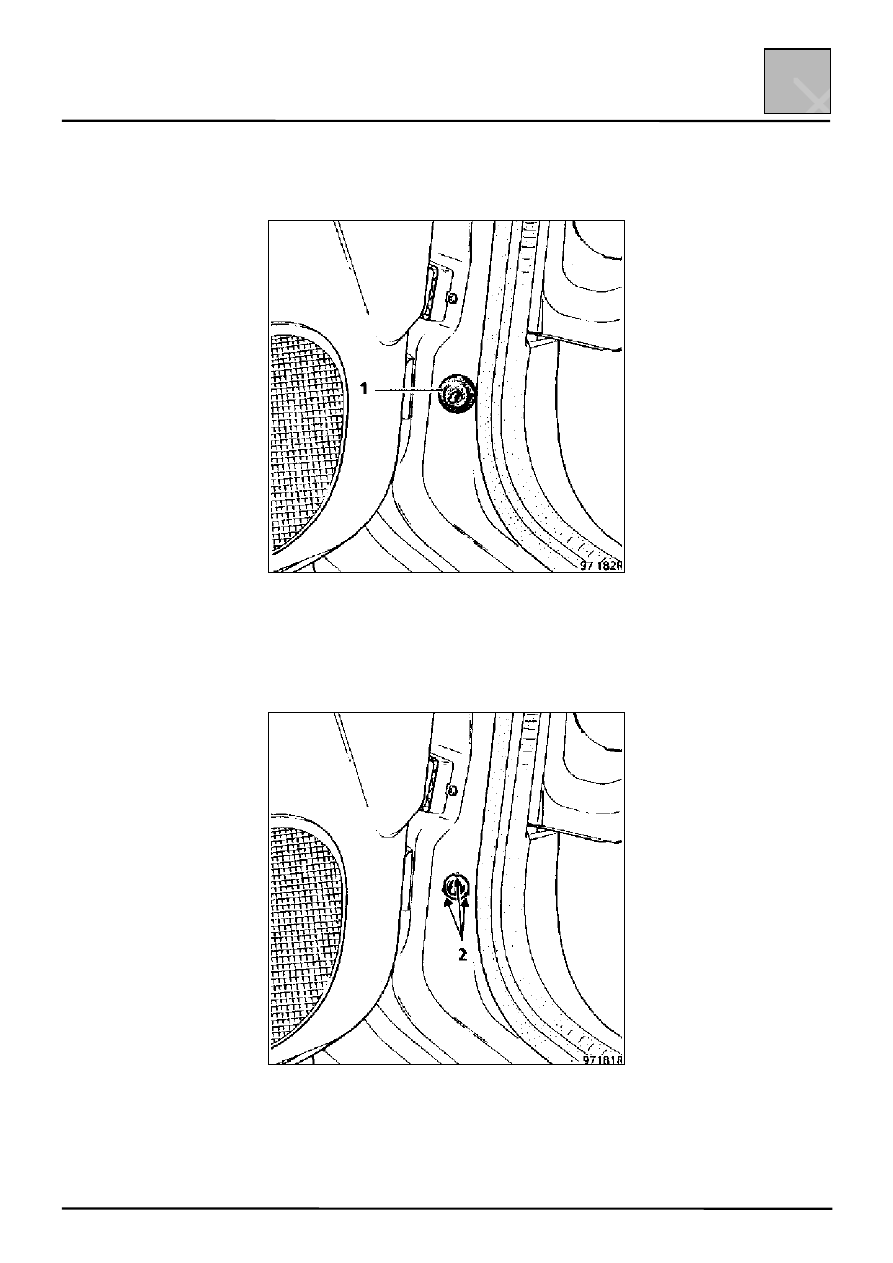

Снимите резиновый уплотнитель (1).

Совместите установочные вырезы выключателя
(2) с прорезями в стойке кузова. Вставьте в
каждую из прорезей металлический стержень
(например, заклепку).

При помощи отвертки извлеките выключатель.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Прикуриватель

84-22

84

СНЯТИЕ

При выключенном зажигании снимите пепельницу.
Для этого следует отвернуть два винта держателя
пепельницы, после чего пепельницу можно снять.

Извлеките нагревательный элемент
прикуривателя.

Отсоедините разъем прикуривателя и провод.

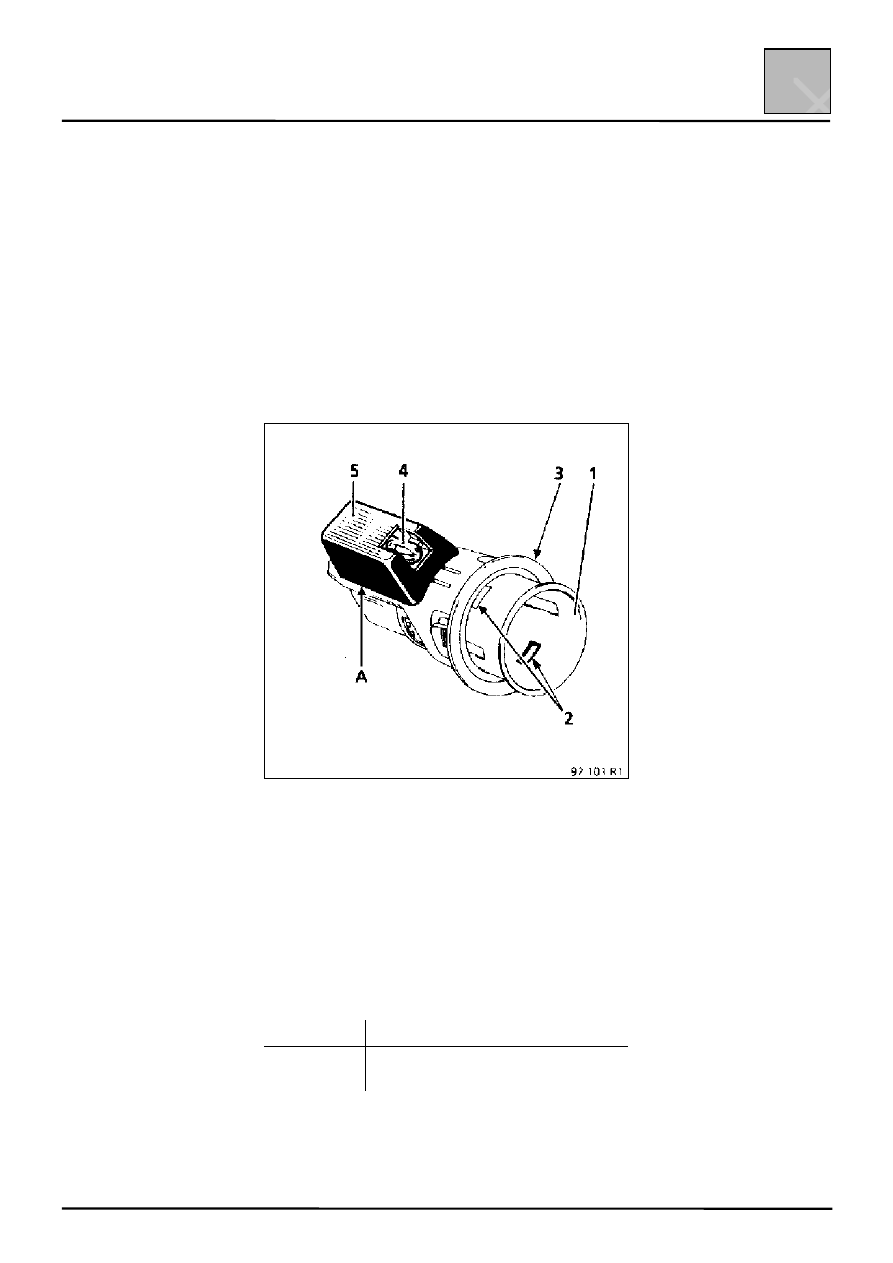

Для того, чтобы снять корпус прикуривателя (1),
следует нажать на заднюю часть корпуса,
одновременно отжимая 2 фиксатора 2).

Снимите пластмассовый рассеиватель подсветки
прикуривателя (3), подталкивая его сзади.

ПРИМЕЧАНИЕ: Для замены лампы подсветки (4)
необходимо снять корпус прикуривателя и
отсоединить экран (5) в точке (А), после чего
вынуть лампу.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

Масса

3

«+» после замка зажигании

Одиночный провод: «+» освещение.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Реостат освещения приборов

84-23

84

СНЯТИЕ-УСТАНОВКА

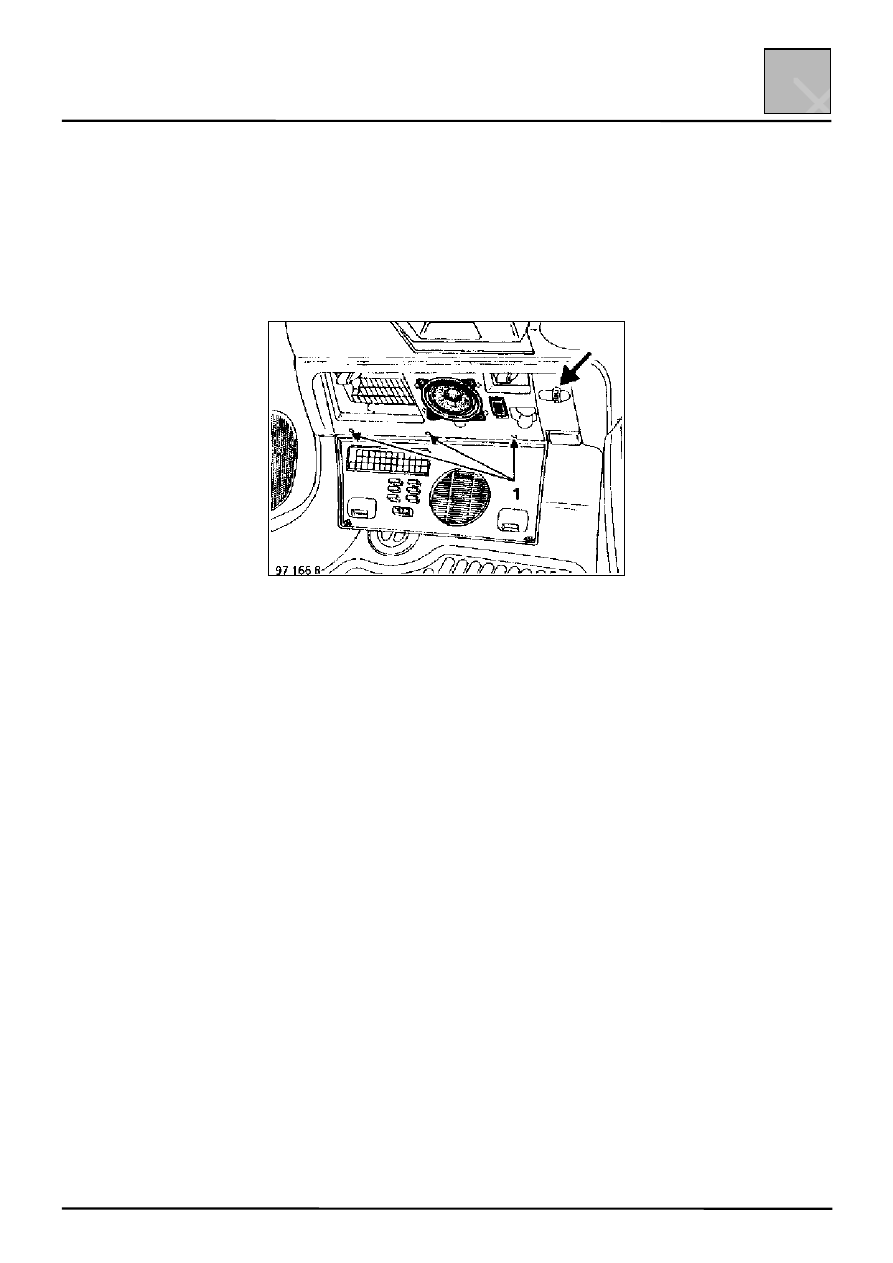

Отсоедините аккумуляторную батарею.

Откройте крышку люка доступа к
предохранителям.
Удалите три винта (1) и отсоедините крышку люка
вместе с кронштейном.

Отсоедините:
– громкоговоритель речевого синтезатора*;
– реле системы детской безопасности*;
– реостат освещения приборов.

При помощи отвертки отсоедините реостат от
держателя.

* В зависимости от комплектации.
