ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-12

84

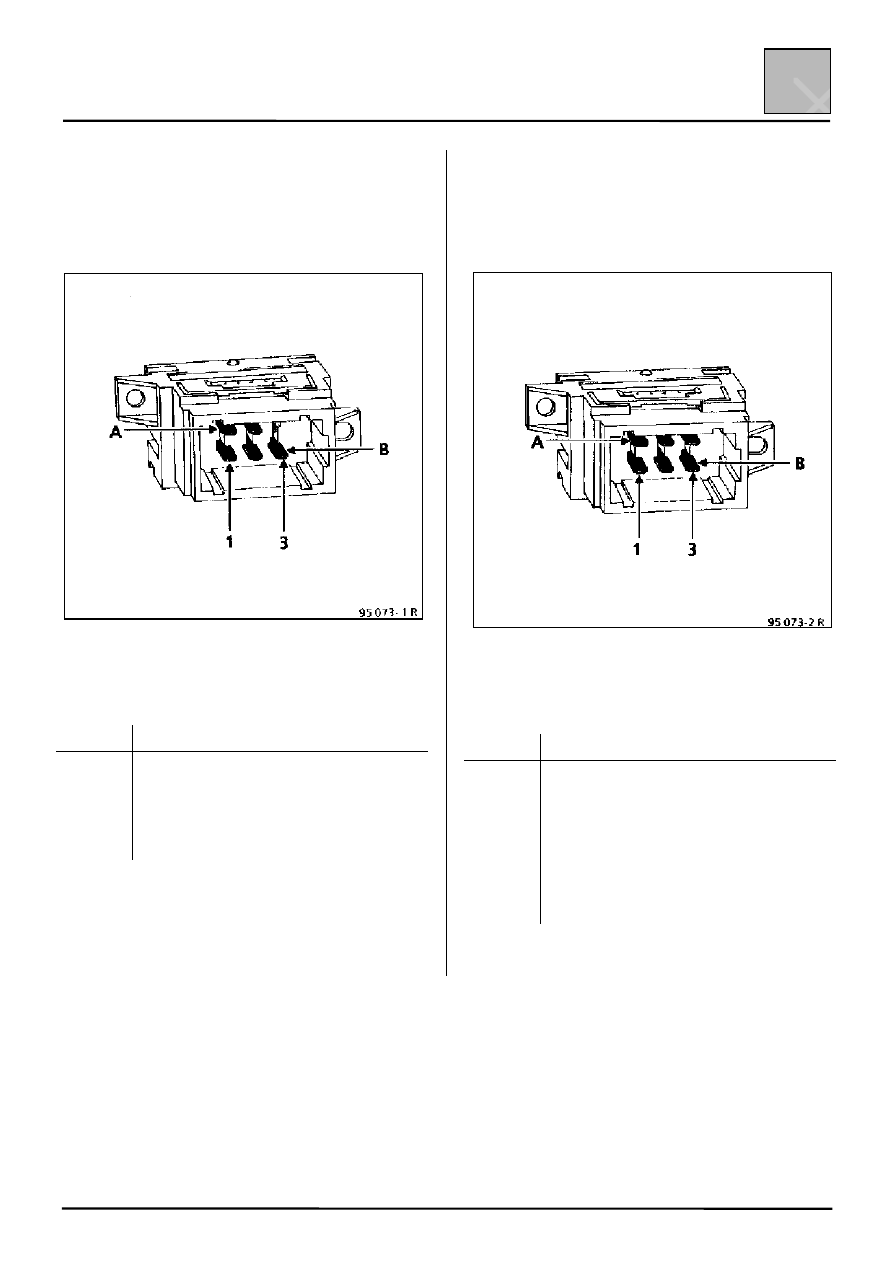

Выключатель управления стеклоподъемником
правой задней двери, расположенный на
двери водителя (без системы дистанционного
управления стеклоподъемниками с функцией
противозащемления)

ПОДКЛЮЧЕНИЕ

Серый разъем

Контакт

Назначение

A1

«+» или «–» электродвигателя

A2

«+» освещение

B1

«+» после замка зажигания

B2

Масса

B3

«+» или «–» электродвигателя

Встроенная в выключатель лампа подсветки
замене не подлежит.

Выключатель управления стеклоподъемником
задней двери, расположенный на задней
двери (без системы дистанционного управления
стеклоподъемниками с функцией
противозащемления)

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Напряжение питания
электродвигателя

A2

«+» освещение

A3

«+» или «–» электродвигателя

B1

«+» или «–» электродвигателя

B2

Корпус реле блокировки

B3

Напряжение питания
электродвигателя

Встроенная в выключатель лампа подсветки
замене не подлежит.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-13

84

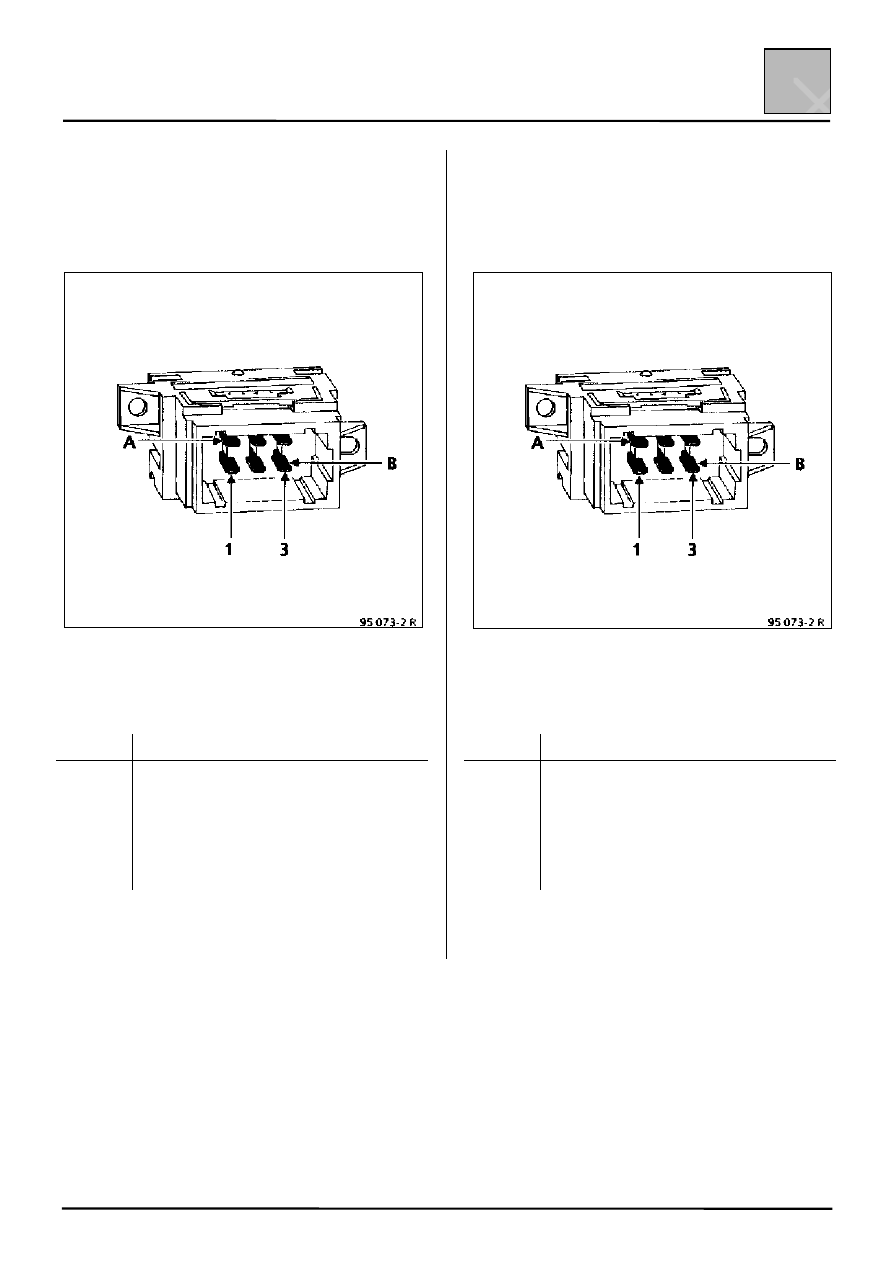

Выключатель управления стеклоподъемником
двери пассажира, расположенный на двери
пассажира (без системы дистанционного
управления стеклоподъемниками с системой
противозащемления)

ПОДКЛЮЧЕНИЕ

Красный разъем

Контакт

Назначение

A1

Питание электродвигателя

A2

«+» освещение

A3

«+» или «–» электродвигателя

B1

«+» или «–» электродвигателя

B2

Масса

B3

Питание электродвигателя

Встроенная в выключатель лампа подсветки
замене не подлежит.

Выключатель управления стеклоподъемником
двери пассажира и задней двери (при наличии
системы дистанционного управления
стеклоподъемниками с системой
противозащемления)

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Управление стеклоподъемником

A2

«+» освещение

A3

Не используется

B1

Не используется

B2

Масса

B3

Управление стеклоподъемником

Встроенная в выключатель лампа подсветки
замене не подлежит.

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Выключатели, расположенные на дверях

84-14

84

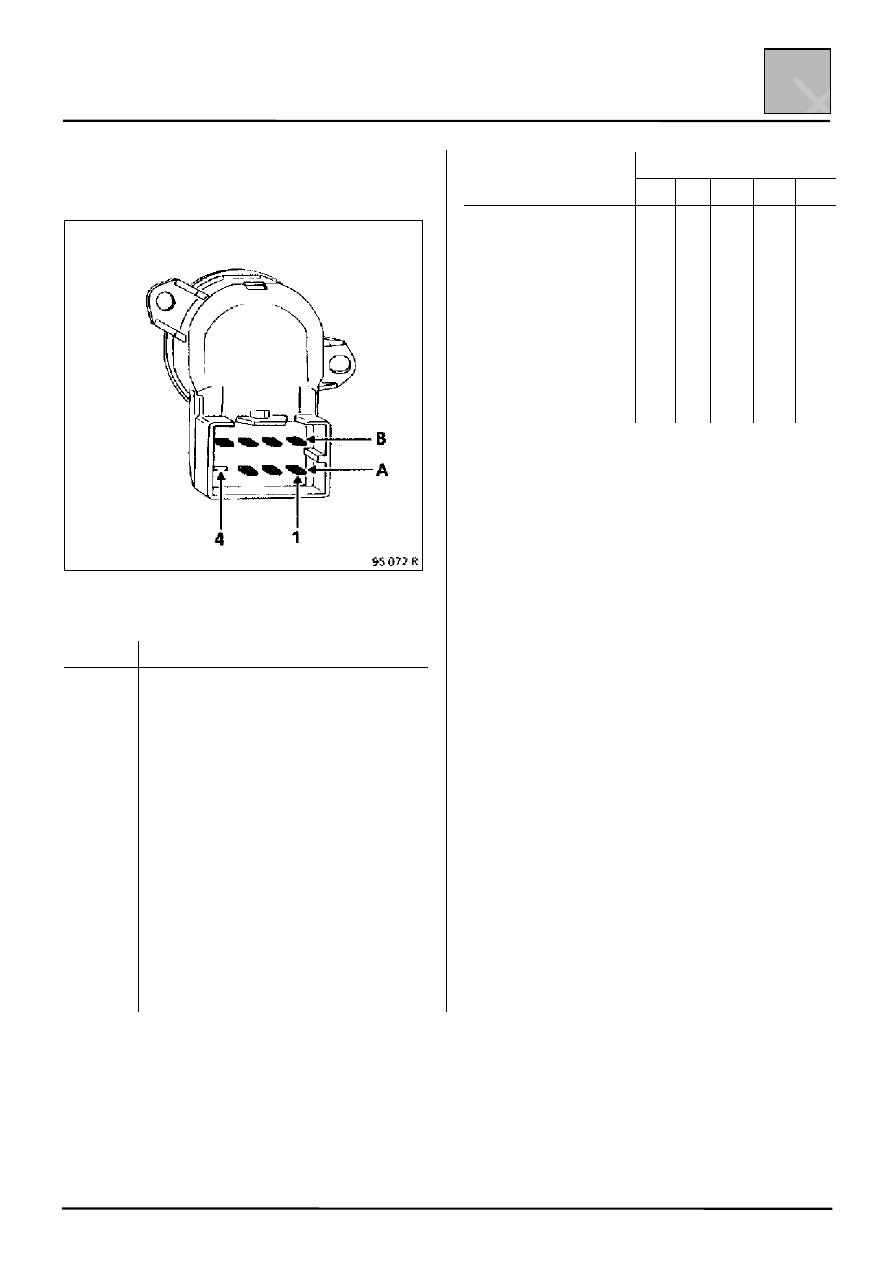

Выключатель управления электроприводом
наружного зеркала заднего вида

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

A1

Моторедуктор перемещения
вправо-влево правого наружного
зеркала заднего вида

A2

«+» до замка зажигания

A3

Моторедуктор перемещения вверх-
вниз правого наружного зеркала
заднего вида

А4

Не используется

B1

Моторедуктор перемещения
вправо-влево левого наружного
зеркала заднего вида

B2

Моторедуктор перемещения вверх-
вниз левого наружного зеркала
заднего вида

В3

Масса

B4

Общий контакт питания
моторедукторов наружных зеркал
заднего вида

Выходы

В4

В2

В1

А1

А3

↑

–

+

↓

+

–

←

–

+

→

+

–

↑

–

+

↓

+

–

←

–

+

→

+

–

Примечание: Подсветка на данном выключателе
отсутствует.

Направление

регулировки

Левое
наружное
зеркало

Правое
наружное
зеркало

























ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

Подрулевые переключатели

84-15

84

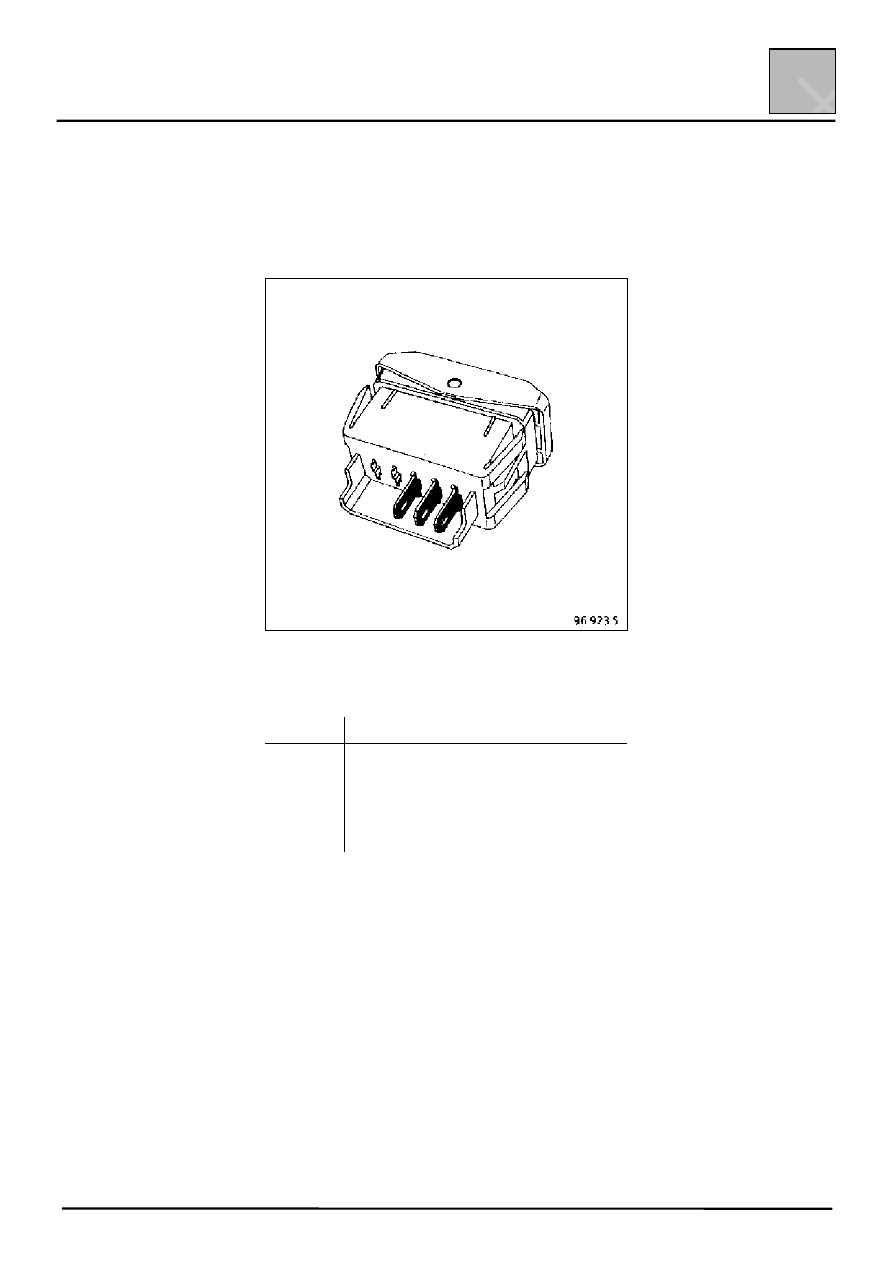

Реле системы детской безопасности

(Расположено за крышкой люка доступа к
предохранителям, рядом с громкоговорителем
речевого синтезатора)

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

Не используется

2

Не используется

3

Функция противозащемления

4

Не используется

5

«+» до замка зажигания
